BAB 2

LANDASAN TEORI

2.1

Teori Umum

2.1.1

Jaringan Telepon

Telepon adalah pesawat dengan listrik dan kawat, untuk bercakap-cakap antara

dua orang yang berjauhan tempatnya (KBBI, 1991, p1027).

2.1.2

Jaringan Komputer

Jaringan komputer, dapat diartikan sebagai dua atau lebih komputer beserta

perangkat-perangkat lain yang dihubungkan agar dapat saling berkomunikasi dan

bertukar informasi, sehingga membantu menciptakan efisiensi, dan optimasi dalam kerja

(Norton, 1999, p5).

2.1.3

Local Area Network (LAN)

Jaringan area lokal atau Local Area Network (LAN) merupakan inti dari jaringan

komputer, dimana sejumlah komputer dapat berhubungan satu dengan yang lain serta

dapat

menggunakan

secara

bersama

sumber

daya

(resource)

seperti

printer

atau

harddisk (Wijaya, 2003, p1).

LAN

merupakan

sistem komunikasi

data

yang

mengizinkan

sejumlah

device

saling berkomunikasi secara langsung satu dengan lainnya, dalam sebuah cakupan area

geografis yang terbatas (Forouzan, 2003, p4).

LAN baru mendapat perhatian setelah diperkenalkannya personal computer (PC)

di awal tahun 1980-an. Sebelum itu, komputer berdiri sendiri atau untuk jenis komputer

mainframe yang menggunakan konsep shared-bandwidth, akses dapat dilakukan dengan

dumb

terminal

yang

tidak

memiliki

kecerdasan

dan

hanya

memiliki

monitor dan

keyboard untuk

akses

ke komputer

mainframe.

Jaringan

yang

digunakan

untuk

menghubungkan

suatu

mainframe

juga

tidak

memiliki kecerdasan

untuk

mengatur

lalu lintas data.

Oleh sebab

itu komputer mainframe banyak

menggunakan peralatan

yang

disebut front-end processor

untuk mengatur pembagian bandwidth agar terminal dapat

akses

mainframe

melalui

peralatan

yang

disebut control

unit.

Jaringan

komputer

mainframe dapat dilihat pada gambar 2.1.

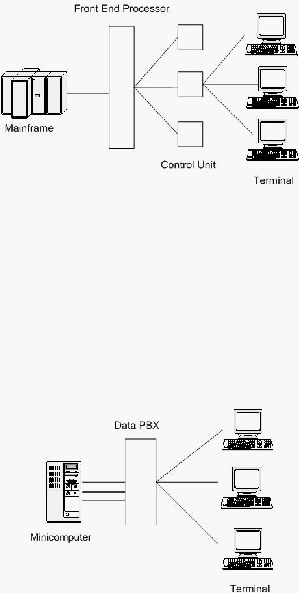

Gambar 2.1 Jaringan Komputer Mainframe

Komputer mainframe kemudian berkembang menjadi komputer yang lebih kecil

dan lebih murah dan dikenal sebagai mini komputer yang menggunakan struktur jaringan

yang

lebih cerdas

yang disebut Private Branch Exchange (PBX) yang

memungkinkan

sejumlah terminal dihubungkan ke suatu mini komputer. Sebuah jaringan mini komputer

dapat dilihat melalui gambar 2.2.

Gambar 2.2 Jaringan Mini Komputer

Berbeda dengan mainframe atau mini komputer,

suatu

PC dapat

memproses

perintah–perintah di dalam peralatan

itu sendiri, karena PC memiliki semua komponen

lengkap suatu komputer seperti Central Processing Unit (CPU), memori, dan interface–

interface utama lainnya.

Dari perkembangan PC kemudian muncul konsep sharing (pemakaian bersama)

dimana beberapa PC dihubungkan sehingga dapat menggunakan

printer

atau harddisk

secara bersama. Konsep

ini dikenal sebagai peer-to-peer atau workgroup LAN. Contoh

gambaran jaringan workgroup dapat dilihat melalui gambar 2.3.

Gambar 2.3 Jaringan Workgroup atau Peer-To-Peer

Pada

kenyataannya,

saat

jumlah

komputer pada

jaringan

tidak

begitu

besar

misalnya 5–6 komputer, maka jaringan workgroup ini dapat berfungsi dengan baik.

Namun

jika

jumlah

komputer

yang

berada

jaringan

sangat

banyak, workgroup

menimbulkan

masalah

didalam pengaturan

administrasi

komputer–komputer

tersebut.

Hal

ini

disebabkan

didalam jaringan workgroup,

setiap

pemakai

komputer

mengatur

sendiri

file/folder yang

akan

diizinkan

untuk

dipakai

bersama.

Jadi

setiap

pemakai

menjadi administrator untuk komputernya masing–masing.

Untuk

mengatasi

hal

tersebut,

muncullah

konsep

client-server

dimana

server

digunakan sebagai sumber daya

untuk sejumlah client dan

juga

untuk

mengatur

administrasi

jaringan. Semua

informasi

mengenai pemakai disimpan di server tersebut.

Sedangkan

komputer–komputer

lain

yang

dihubungkan

ke server

disebut

client atau

sering disebut workstation. Jaringan ini dapat digambarkan melalui gambar 2.4.

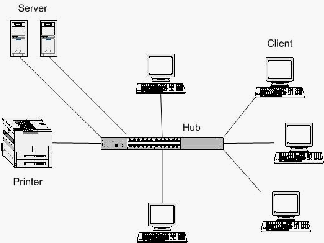

Gambar 2.4 Jaringan Client-Server

Agar

jaringan

komputer

dapat

berfungsi

sebagai workgroup

atau client-server,

diperlukan suatu sistem operasi yang mampu mengatur jaringan komputer. Sistem

operasi itu antara lain adalah Windows

NT,

Windows

2000,

Windows

XP,

Novell

Netware, UNIX, dan LINUX.

2.1.4 Internet

Pada awal perkembangan komputer

tahun 1950-an, komputer berfungsi sendiri–

sendiri tanpa dapat berhubungan satu dengan lainnya. Baru pada akhir tahun 1960-an,

Departemen Pertahanan Amerika (Deparment of Defence atau DoD)

mengadakan riset

mengenai

jaringan

komputer.

Jaringan

komputer

ini

dibangun

menggunakan

metode

yang mirip dengan hubungan telepon di mana komputer dapat berhubungan satu dengan

lain, bahkan ke suatu tempat atau negara yang berjauhan.

DoD melihat potensi jaringan komputer ini untuk digunakan sebagai alat

pertahanan

negara, dimana

informasi

dapat

diteruskan dengan

cepat

tempat

yang

membutuhkan. Untuk itu didirikan suatu lembaga riset yang disponsori oleh DoD

bernama Advanced Research Project Agency (ARPA), yang kemudian diganti namanya

menjadi Defence Advanced Research Projects Agency (DARPA). Hasil proyek tersebut

adalah ARPAnet yang sekarang disebut internet yang menunjang perkembangan konsep–

konsep protocol TCP/IP. ARPAnet berkembang menjadi internet yang dimulai dengan

menghubungkan badan–badan pemerintah dan universitas–universitas, yang kemudian

berkembang hingga saat ini ke dunia bisnis.

Dalam perkembangannya, ada dua model referensi yang digunakan sebagai

acuan, yaitu referensi model DoD yang dipakai secara de-facto dan lebih dikenal sebagai

TCP/IP

(digunakan

sebagai

standar

yang

dipakai internet)

dan

referensi

model

yang

dikeluarkan

Open

System

Interconnection (OSI)

yang

dikeluarkan

oleh

International

Organization for Standardization (ISO) sebuah lembaga standarisasi internasional pada

1984 yang banyak digunakan sebagai acuan pengembangan dan standarisasi jaringan.

2.1.4.1 Referensi Model OSI

Referensi model ini membuat model jaringan yang dipakai sebagai acuan untuk

standarisasi jaringan sehingga dapat saling berkomunikasi dan mudah untuk dipelajari.

Hal

ini

dikarenakan

referensi

model

OSI

merupakan framework

yang

dipakai

untuk

memudahkan dalam memahami bagaimana informasi ditransformasikan dalam jaringan

dalam lapisan-lapisan pada peralatan jaringan yang berbeda-beda.

Ada tujuh lapisan yang mengilustrasikan masing-masing fungsinya pada

jaringan. Pembagian jaringan pada tujuh lapisan ini memiliki beberapa keunggulan,

antara lain :

•

Membagi

komunikasi

jaringan

pada

bagian

yang

lebih

kecil

untuk

memudahkan

pengaturan jaringan pada setiap bagiannya.

•

Adanya

standarisasi

komponen

jaringan

memungkinkan

pengembangan

dan

dukungan perangkat jaringan yang lebih luas.

•

Memungkinkan

jaringan

yang berbeda

(hardware dan

software)

dapat

saling

berkomunikasi.

•

Mencegah perubahan pada satu lapisan mempengaruhi lapisan yang lain.

•

Membagi jaringan dalam bagian yang lebih kecil memudahkan pembelajaran.

Secara garis besar

lapisan

model OSI yang dikenal sebagai 7 OSI Layer Model

dapat dilihat pada tabel 2.1 sebagai berikut:

Lapisan

(Layer)

Nama

Fungsi

Protocol

Application

Menyediakan pelayanan yang

langsung mendukung aplikasi

pemakai

File transfer, e-mail,

dan akses ke database

Presentation

Menerjemahkan, kompresi, dan

enkripsi data

ASCII, MIDI, MPEG,

TIFF, JPEG, PICT,

Quick Time

Session

Mengkoordinasi komunikasi

antar sistem dan Membangun

sesi.

SQL, X-WINDOWS

Transport

Memungkinkan paket data

dikirim tanpa kesalahan dan

tanpa duplikat

TCP,UDP

Network

Menentukan jalur pengiriman

dan meneruskan data ke alamat

peralatan lain yang berjauhan.

Pada lapisan ini data dikirim

dalam bentuk paket

IP,IPX,ARP,RARP,IC

MP,RIP,BGP

Data Link

Mengatur data biner(0 dan 1)

menjadi logical group. Pada

lapisan ini data dikirim dalam

bentuk frame.

Ethernet, Token –

Ring, FDDI, ATM,

PPP, MTU

Physical

Transmisi data biner lewat

jaringan.

10BaseT, 100BaseTX

Tabel 2.1 OSI 7 Layer

2.1.4.1.1 Lapisan 1(Lapisan Physical)

Pada lapisan ini terjadi proses pengiriman data dalam bentuk biner. Pada lapisan

ini

semua

spesifikasi

yang

berkaitan

dihubungkan

dengan

kabel

jaringan

yang

ditentukan dan diterapkan. Spesifikasi tersebut antara lain adalah 10BaseT, 100BaseTX,

100BaseFX, V.35 dan lainnya.

2.1.4.1.2 Lapisan 2 (Lapisan Data Link)

Pada

lapisan

ini

semua

peralatan

yang berhubungan dengan jaringan diberikan

tanda pengenal atau alamat hardware yang diatur oleh lapisan bawah (sublayer) yang

dinamakan Media Access Control (MAC). Pada lapisan ini data dikirimkan dalam

bentuk frame yang telah memuat informasi mengenai alamat yang dituju dan alamat asal

data.

Peralatan switch mengatur mengiriman frame

data berdasarkan alamat MAC

tersebut. Protokol–protokol

yang

bekerja pada lapisan

ini

antara

lain

adalah protokol

ethernet, token-ring, FDDI, dan ATM.

2.1.4.1.3 Lapisan 3 (Lapisan Network)

Pengiriman data ke jaringan yang berbeda dan berjauhan diatur oleh lapisan ini.

Pada

lapisan ini diperkenalkan konsep alamat logika

yaitu alamat

yang diberikan pada

peralatan

jaringan

yang

dapat

diatur oleh administrator

jaringan.

Alamat

logika

yang

sering dipakai adalah IP address. Pada

lapisan

ini data dikirimkan dalam bentuk paket

yang memuat informasi mengenai alamat logika yang dituju dan alamat asal data.

Dengan

alamat

logika

ini

paket data

dapat

dikirimkan

tujuan

yang

berada

pada

jaringan

yang

berbeda dan berjauhan dengan bantuan peralatan yang dinamakan

router. Selain itu lapisan network memeriksa topologi jaringan dan menentukan jalur

terbaik untuk mengirimkan paket–paket data. Protokol–protokol yang bekerja pada

lapisan ini antara lain adalah IP, IPX, ARP, RARP, ICMP, RIP, BGP.

2.1.4.1.4 Lapisan 4 (Lapisan Transport)

Lapisan

ini

membuat

dan

menjaga

hubungan komunikasi antara

dua

peralatan

komputer, serta memberikan garansi bahwa data yang dikirimkan akan sampai ke tujuan

dengan baik. Untuk

itu lapisan ini

menggunakan konsep acknowledge yaitu pemberian

tanda kirim pada saat data dikirim dan pemberian tanda terima jika data diterima dengan

baik. Pada lapisan ini data dikirim dalam bentuk segmen. Protokol–protokol yang

bekerja pada lapisan ini antara lain adalah TCP, UDP.

2.1.4.1.5 Lapisan 5 (Lapisan Session)

Lapisan ini berfungsi untuk mengkoordinasikan berbagai sistem agar dapat

saling

berkomunikasi

dengan

baik.

Lapisan

session

mengatur

sinkronisasi

pertukaran

data

antara

aplikasi.

Protokol–protokol

yang

bekerja

pada

lapisan

ini

antara

lain

adalah X-WINDOWS, SQL.

2.1.4.1.6 Lapisan 6 (Lapisan Presentation)

Pada

lapisan

ini berbagai

ragam data

baik dalam

bentuk

teks

maupun

gambar

diproses atau diubah ke

format–format

lain yang dibutuhkan oleh lapisan bawah. Pada

lapisan ini juga proses kompresi dan enkripsi data terjadi. Protokol–protokol yang

bekerja pada lapisan ini antara lain adalah ASCII, MIDI, MPEG, TIFF, JPEG, PICT, dan

Quick Time.

2.1.4.1.7 Lapisan 7 (Lapisan Application)

Sesuai dengan namanya, lapisan ini menyediakan layanan yang mendukung

langsung aplikasi–aplikasi pemakai seperti e-mail, file transfer, dan akses ke database.

Pada aplikasi client–server, aplikasi client bekerja pada lapisan ini untuk berkomunikasi

dengan lapisan bawah.

2.1.4.2 Referensi Model DoD

Referensi model Department of Defence (DoD) berdasarkan konsep TCP/IP yang

merupakan dasar dari hubungan internet dan digunakan secara de-facto saat ini. Hal ini

dikarenakan

referensi

model

ini

lebih

sederhana

mudah

untuk

diaplikasikan,

karena

hanya

membagi

jaringan dalam

empat

lapisan. Referensi

model

ini

juga

sudah

teruji

kehandalannya dan berkembang dengan luas. Secara garis besar fungsi lapisan referensi

model DoD sama dengan OSI dan terlihat pada tabel 2.2 di bawah ini.

DoD Model

OSI Model

Protokol

Process / Application

Application

Presentation

Session

Telnet, FTP, SMTP,

DNS,

TFTP, SNMP, X-Windows

Host to Host

Transport

UDP, TCP

Internet

Network

IP, ARP, RARP, ICMP,

BootP

Network Access

Data – Link

Physical

Ethernet,

Token

Ring,

FDDI

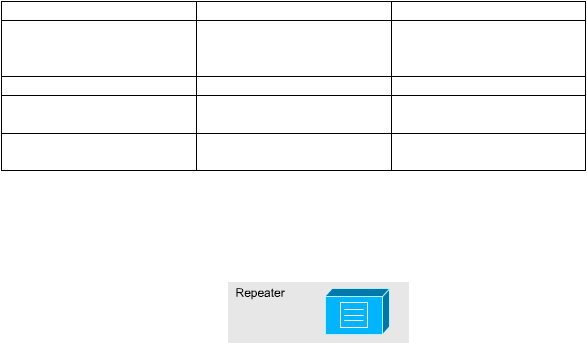

Tabel 2.2 Lapisan – lapisan dari DoD model

2.1.5

Peralatan Jaringan

2.1.5.1 Repeater

Gambar 2.5 Repeater

Sinyal listrik yang dikirimkan lewat sebuah media perantara, semakin jauh dari

pemancar akan semakin melemah hingga pada suatu tempat tertentu maka sinyal

tersebut tidak dapat diterima dengan baik. Fungsi dari repeater adalah untuk

memperkuat sinyal yang dikirim agar dapat diteruskan ke komputer lain pada jarak jauh.

Sebuah contoh repeater bisa dilihat pada gambar 2.5.

Pada

jaringan

yang

menggunakan

jenis

kabel

UTP

cat-5,

panjang

maksimum

yang dapat dicapai 100 meter, tetapi jika ingin memperbesar batas dari network maka

harus

ditambahkan

sebuah

media

yang

disebut

sebagai repeater

untuk

memperkuat

sinyal. Repeater merupakan salah satu alat pada physical layer pada OSI Model.

2.1.5.2 Hub

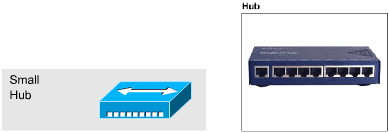

Gambar 2.6 Hub

Hub

dikenal

sebagai multiport–repeater,

karena

memiliki

sejumlah port

dan

memiliki

fungsi

yang

hampir

sama

dengan repeater.

Hub tidak memiliki kecerdasan

dalam menentukan

tujuan akhir dari

informasi

yang dikirim. Hub

hanya

mendukung

half–duplex

yaitu cara kerja pengiriman data saling bergantian.

Hub merupakan

salah

satu

peralatan yang dipakai pada lapisan physical

OSI

Model. Gambar sebuah hub dapat dilihat pada gambar 2.6.

Hub pada umumnya dapat diklasifikasikan menjadi 2 macam yaitu:

1. Hub aktif

Pada umumnya modem

merupakan hub aktif karena

mengambil energi dari power

supply yang digunakan untuk memperkuat sinyal yang sampai untuk dikirimkan.

2. Hub pasif

Hanya

membagi

sinyal

beberapa

user.

Hub

pasif tidak

berfungsi

untuk

memperkuat sinyal / hanya melewatkan.

Selain klasifikasi hub diatas, biasanya hub juga dapat diklasifikasikan lagi

menjadi 2 yaitu:

Intelligent hub

Adalah

hub yang

dapat

memiliki

kemampuan

untuk

mengatur

kemacetan suatu

jaringan. Jadi sebelum host mengirimkan sinyal, hub yang memiliki kemampuan ini

akan melakukan proses manajemen agar tidak terjadi collision (tabrakan sinyal)

Dumb hub

Hub

hanya

mengambil

sinyal

yang

datang kemudian

hanya

menyebarkan

sinyal

tersebut ke semua host tanpa melakukan proses manajemen.

2.1.5.3 Bridge

Gambar 2.7 Bridge

Pada

dasarnya

bridge

hanya

memiliki input

dan

output.

Jika

suatu

komputer

memiliki

lalu

lintas

yang banyak

maka akan semakin banyak pula kemacetan

jaringan

yang

ditimbulkan.

Analoginya

seperti

pada kendaraan

jalan

umum jika

jumlah

pengendara kendaraan bermotor semakin banyak

maka

pemerintah

harus

mengambil

alternatif lain yaitu, membangun jalan tol. Hal inilah yang menjadi fitur dari bridge yaitu

mampu

membuat virtual circuit yang

seolah-olah

menjadi

“jalan

tol”

bagi

arus data.,

sehingga mampu membagi area collision domain menjadi lebih kecil. Bridge merupakan

salah satu alat yang dipakai pada lapisan data link pada OSI Model. Bridge dapat dilihat

pada gambar 2.7.

2.1.5.4 Switch

Gambar 2.8 Switch

Sebuah

switch

dapat

dilihat

pada

gambar

2.8. Switch

disebut

juga

sebagai

multiport bridge. Switch merupakan salah satu alat yang dipakai pada

lapisan data link

pada OSI Model

yang

mampu

membatasi area collision domain. Fungsi switch sendiri

ada 3 yaitu:

1. Address learning

Lewat proses inilah MAC address terdeteksi, dimana saat awal MAC address belum

tercatat

switch akan

mendata

dengan

melakukan broadcast

signal,

disamping

itu

pencatatan MAC address dapat dilakukan juga lewat pencatatan dari

transaksi data

yang terjadi, hasil pencatatan ini dicatat pada MAC table.

2. Loopback control

Pada fungsi ini terdapat fungsi Spanning Tree Protocol (STP) yang berfungsi untuk

mencegah

loop, yaitu penyebaran data secara terus-menerus

dan

berulang

karena

adanya sambungan kabel lebih dari satu pada peralatan jaringan yang sama ke switch

(biasanya untuk redundancy/cadangan bila salah satu sambungan putus).

3. Forward / filter decision

Forward decision dilakukan jika alamat

yang dituju tepat sampai di

tujuan,

sementara filter decision dilakukan jika alamatnya tidak tepat sampai di tujuan. Ada

tiga metode switching, yaitu store and forward (menampung data sampai habis baru

diteruskan), cut

through

(menampung

data

sampai

terdapat

alamat

tujuan

lalu

diteruskan), dan fragment free (menampung sampai 64 bit awal lalu diteruskan).

2.1.5.5 Router

Gambar 2.9 Router

Router merupakan peralatan jaringan yang bekerja di lapisan network dalam OSI

model. Router dapat mensegmentasi LAN dalam broadcast domain dan collision

domain, serta dapat

menentukan jalur terbaik untuk melakukan pengiriman paket data.

Untuk mengetahui arah pengiriman paket data ke jalur yang terbaik router membangun

routing table yang didapat dari hasil pembelajaran jaringan dengan pencatatan arus yang

lewat dan saling bertukar informasi antar router. Sebuah router bisa digambarkan

dengan gambar 2.9.

Beberapa komponen penting dalam router :

1. RAM disebut juga dengan DRAM : Menyimpan routing table, menahan ARP cache,

menyediakan

memori

sementara

untuk

file

konfigurasi

ketika

router dinyalakan,

ketika router dimatikan maka seluruh isi dalam RAM hilang.

NVRAM

Menyediakan

penyimpanan

untuk file konfigurasi

awal

(startup

file

configuration), ketika router dimatikan atau di-restart

maka

masih

menyimpan

memori router.

3. Flash : Menyimpan Operating System Image (IOS), mengizinkan software untuk di-

update tanpa melepaskan atau mengganti chip processor, menyimpan memori router

ketika dimatikan atau di-restart, dapat menyimpan beberapa versi dari IOS

4. Read-only memory (ROM): Bertanggung jawab atas Power-on Self Test (POST) saat

booting,

menyimpan

bootstrap

program

dan

operating system

software

yang

minimalis

5. Interfaces : Menghubungkan router ke network, dapat berada di dalam motherboard

atau di sebuah module yang terpisah

2.1.6

Asymmetric Digital Subscriber Line (ADSL)

ADSL merupakan teknologi pita lebar (broadband), yang melakukan pengiriman

sinyal

dengan

cepat

melalui

sambungan

telepon

biasa

dengan

kecepatan

512 kbps

(upstream) dan 8 mbps

(downstream). ADSL merupakan salah satu keluarga xDSL.

ADSL sebenarnya hanyalah suatu modem (perangkat Modulasi-Demodulasi) yang biasa

digunakan untuk akses

internet

dengan “dial up connection”, bukan suatu sistem

sambungan/jaringan.

Perbedaan antara modem ADSL dengan modem konvensional yang paling

mudah

dijumpai

adalah

dalam kecepatan

pentransferan

(upload/download)

data.

Walaupun

sama–sama

menggunakan

saluran telepon umum sebagai jalur

komunikasinya, kecepatan pada modem ADSL berkisar antara 1,5 mbps sampai 9 mbps.

Hal

ini dikarenakan perbedaan penggunaan frekuensi

untuk

mengirim sinyal/data. Pada

modem konvensional

digunakan

frekuensi

dibawah

kHz,

sedangkan

pada

modem

ADSL

digunakan

frekuensi

atas

kHz.

Umumnya modem

ADSL

menggunakan

frekuensi antara 34 kHz sampai 1104 kHz.

2.1.7

Dynamic Host Configuration Protocol (DHCP)

DHCP merupakan sebuah metode memberikan assign konfigurasi TCP/IP secara

dinamis ke sebuah jaringan yang terhubung banyak komputer

(http://www.findanyisp.co m /).

DHCP

server

menunggu

untuk sebuah

komputer

yang

terhubung dengannya, ketika terhubung

maka

DHCP

memberikan IP address dari list

master yang tersimpan dalam server.

DHCP

membantu

dalam proses setting network

untuk skala yang lebih besar, karena untuk skala yang besar hampir tidak mungkin untuk

mengkonfigurasi secara manual keseluruhan jaringan.

Kekurangan dari penggunaan DHCP ini adalah tiap client yang terhubung tidak

mendapat

jaminan

untuk

memperoleh IP address

yang

sama

setiap

kali terhubung ke

jaringan yang menggunakan DHCP server.

2.1.8 Domain Name Service (DNS)

Domain

name

system (DNS)

merupakan

sebuah

layanan

untuk

melakukan

konversi dari nama simbolik ke IP address (Sams, 1996, Chapter 11).

DNS ini menggunakan konsep TCP/IP dimana pengalamatan dengan 32 bit

untuk melakukan pengiriman sebuah paket data ke sebuah alamat yang dituju.

2.1.9 Network Address Translation (NAT)

IP Private merupakan IP network yang tidak terhubung ke jaringan internet dan

bersifat internal. Ada beberapa IP Private yang secara umum digunakan, yaitu :

10.0.0.0–10.255.255.255, 172.16.0.0–172.31.255.255, 192.168.0.0–192.168.255.255.

NAT merupakan sebuah metode yang memungkinkan komunikasi IP yang dipakai di

jaringan privat dengan IP di internet.

Misalnya ada sebuah jaringan perusahaan yang memiliki banyak host tetapi

hanya memiliki sedikit dari IP Public. Maka NAT menjadi solusi dalam skenario ini :

Jaringan perusahaan harus diatur dengan ketentuan IP private pada umumnya.

Konsep NAT diletakkan di router yang menjadi gateway atau pembatas dan pembagi

antara jaringan private dan public. Pada waktu host pada jaringan IP private

mengirimkan

paket

data ke jaringan IP

public,

maka

NAT

mengambil

private

untuk dibungkus oleh IP public yang diambil

dari pool address (adanya mapping

dari IP private ke IP public).

Setiap Internet

Service

Provider

(ISP)

pasti

memberikan IP

yang berbeda

kepada

client yang menggunakan jasa ISP tersebut. Dalam hal ini perubahan IP Public yang

ada tidak mengganggu kondisi jaringan yang menggunakan IP Private.

2.2 Teori Khusus

2.2.1

PABX

Private Automatic Branch eXchange (PABX) atau terkadang disebut juga PBX

sebelumnya dikenal sebagai Private Manual Branch eXchange (PMBX) yang

merupakan pengorganisasian secara manual sebuah switchboard yang dioperasikan oleh

operator

yang

bertugas

menghubungkan

kabel-kabel

socket-socket untuk

menghubungkan

saluran

telepon,

PABX

adalah

pengautomatisasian

sistem PMBX

(en.wikipedia.org).

Penggunaan PABX biasanya untuk mengorganisir dan menghubungkan telepon-

telepon dalam suatu organisasi, baik yang

berada dalam satu lokasi maupun yang

terhubung lewat PSTN. Pembangunan PABX membutuhkan saluran tersendiri dan untuk

melakukan

dan

menerima

panggilan

harus

dibuatkan

jalur

(routed) ke

switch

utama

(central switch), baik untuk melakukan atau menerima panggilan ke dan dari luar

maupun untuk telepon internal (berada dalam satu area PABX).

PABX dapat dihubungkan dengan set telepon biasa, mesin fax, modem, dan alat

komunikasi

lainnya,

oleh

karena

itu

setiap alat komunikasi

memiliki

nomor

ekstensi.

Akan tetapi untuk penggunaan modem (data), saluran PABX akan mengalami penurunan

kualitas (en.wikipedia.org). Gambar saluran kabel dapat dilihat pada gambar 2.10.

Gambar 2.10 Wiring Diagram

Peralatan PABX biasanya dipasang

pada perusahaan untuk menghubungkan

telepon-telepon internal perusahaan. Adakalanya

PABX dapat dihubungkan dengan

perangkat PABX lain yang berada di

luar area melalui jalur yang disebut trunk lines,

sehingga dapat melakukan komunikasi dua arah antar PABX.

Secara umum PABX memiliki fungsi utama sebagai berikut :

1. Menghubungkan (circuits) antar dua set telepon, misalnya me-mapping nomor yang

dituju ke telepon secara fisik.

2. Menjaga koneksi telepon selama user masih menginginkan terjadinya hubungan

telepon tersebut, misalnya melakukan channeling signal suara antar user.

3. Memberikan

informasi

untuk

keperluan

administrasi,

misal

pencatatan

dan

penghitungan lama sambungan telepon.

Disamping fungsi utama diatas, masih banyak lagi fungsi lain yang

dikembangkan

oleh

banyak

vendor,

misalnya: call transfer, customised abbreviated

dialing (speed dialing), voice mail, call forwarding, music on hold, automatic ring back,

call waiting, call pick-up, call park, call conferencing , dan lain-lain

2.2.2

Next Generation Network (NGN)

Next Generation Network (NGN) adalah suatu teknologi yang dirancang untuk

memenuhi kebutuhan infrastruktur teknologi informasi dan komputer abad ke 21.

Jaringan tidak

lagi diharapkan

bersifat

Time

Division

Multiplexing (TDM),

melainkan

sudah

dalam bentuk

paket-paket

yang

efisien akan

tetapi

tetap

memiliki

Quality

Service (QoS) yang baik. NGN harus mampu mengelola dan membawa berbagai macam

trafik sesuai kebutuhan yang terus berkembang.

Konsep

utama NGN

lebih

dari

sekedar

penggabungan

Internet

dengan

PSTN

(dan

ISDN).

Perbandingan

fitur

NGN dengan PSTN dan Internet

saat

ini

dipaparkan

dalam tabel berikut (Moradessi-Mohan 2000).

Tabel 2.3 Perbandingan PSTN. Internet, dan NGN

Berdasarkan

tabel 2.3

terlihat bahwa

PSTN

meletakkan

kecerdasan pada

network, dan

internet

meletakkannya pada host,

maka

NGN

menyebarkan kecerdasan

pada

network

dan

host,

sehingga

fitur

layanan

lintas

media

menjadi

dimungkinkan.

Contoh aplikasi NGN yang sudah dikenal adalah VoIP dan IP Telephony.

Layanan

komunikasi

suara

selama

ini

berbasis circuit-swithed,

dimana

setiap

panggilan

memiliki

sebuah

kanal

tersendiri

(dedicated),

dan

tidak

ada

pengguna

lain

yang dapat menggunakannya selama call. Kelebihan layanan ini adalah mendukung real

time-service. Akan tetapi ada beberapa kelemahan sistem ini, antara lain kanal yang idle

(tidak aktif) karena tidak ada yang

menggunakan juga harus tetap ‘bekerja’ sementara

biaya

pembangunan

dan

pengembangan

jaringan-infrastruktur

juga relatif

mahal dan

jumlah aplikasi layanan ini juga terbatas.

Sementara itu, jaringan paket yang digunakan untuk komunikasi data, dimana

informasi dipecah

menjadi beberapa bagian

(disebut paket, frame atau pun sel), diberi

header(berisi informasi pengirim, penerima dan urutan paket dari informasi), lalu

dikirim. Saat pengiriman, semua kanal dapat digunakan dengan memilih kanal yang

kosong dan paling

cepat sampai ke

tujuan/penerima. Kelebihan jaringan ini

tentu saja

dari efisiensi pemakaian kanal, karena setiap pengguna jaringan bisa menggunakan

semua kanal yang tersedia untuk mengirim informasi ke pengguna yang lain.

Gambar 2.11 Diagram Balok NGN

NGN

tersusun

dalam blok-blok

kerja

yang

terbuka

dan

bersifat

open

system,

seperti

digambarkan

pada

diagram

balok

pada

gambar

2.11.

Setiap blok

memiliki

pengembangan

masing-masing, tetapi

harus selalu dapat dikomunikasikan dengan

pengembangan blok-blok lainnya sehingga mendukung evolusi jaringan secara bersama-

sama.

Dalam

pengembangan

NGN,

dirasa

penting untuk menggunakan acuan-acuan

standar, yang menjamin performa yang lebih tinggi dan interoperabilitas yang lebih baik

daripada

arsitektur

ad-hoc

yang

tidak

standar.

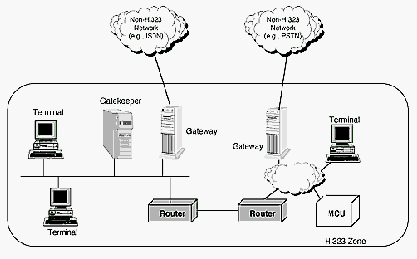

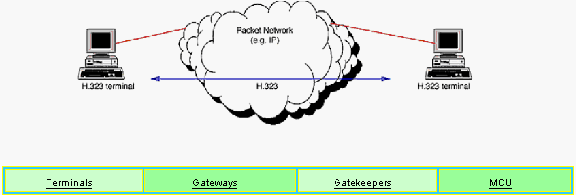

Persinyalan

untuk

multimedia dapat

menggunakan

H.323

yang

distandarkan

ITU,

atau

SIP yang

distandarkan

IETF.

Pengendalian

umumnya

menggunakan

standar

bersama

yang

disebut

H.248

oleh

ITU

atau MEGACO oleh IETF.

Blok “Transport” bertanggung jawab untuk membawa bagian media (data,

suara,

dan

gambar)

dan

sinyal-sinyal

dari

blok-blok lainnya.

Transportasi

data

harus

dioptimasi sesuai dengan beragam jenis arus yang akan dilewatkan. Termasuk di dalam

blok ini adalah transport pada core network, access network, serta mobile network.

Sementara blok

“Control

and

Signalling”

bertugas

melakukan

pengendalian

dengan

cara

bertukar

informasi

permintaan

panggilan

dan network

policy

lalu

mengirimkan

perintah-perintah

yang

sesuai

kepada

blok “Transport”

untuk

menyampaikan media data dan sebagainya ke tujuan yang benar.

Sedangkan

blok

“Services

and

Application” berisi

aplikasi-aplikasi

jaringan

dalam bentuk

software

yang

mendefinisikan

layanan

yang

diberikan,

fitur

yang

disediakan, dan pengaturan-pengaturan lain, termasuk billing.

2.2.3 Voice over IP (VoIP)

Voice over IP (VoIP) merupakan sebuah istilah populer dari penggunaan internet

untuk bercakap-cakap dengan menggunakan suara. VoIP adalah teknologi yang mampu

melewatkan trafik suara yang berbentuk paket melalui jaringan IP dengan teknik packet

voice,

dimana suara

akan

dikonversi

menjadi bentuk

digital,

kemudian dimampatkan

(compress) dan akhirnya dibagi

manjadi beberapa paket suara

untuk kemudian dikirim

ke penerima via jaringan paket. Jaringan IP sendiri merupakan jaringan komunikasi data

yang

berbasis

packet-switch,

jadi

dalam bertelepon

menggunakan

jaringan

atau

internet.

2.2.4 IP Telephony

IP Telephony

merupakan

teknologi

terakhir

yang

menantang

dominasi

komunikasi suara (voice),

yang telah dikenal

pada

jaringan circuit

switch

(Wastuwibowo, 2004). Sejak berkembangnya IP Telephony

maka

layanan komunikasi

suara bukan hanya bisa dilewatkan oleh jaringan sirkuit namun juga oleh jaringan paket

yang berbasis Internet Protokol (IP).

VoIP dan IP Telephony sering dianggap sama, padahal VoIP dan IP Telephony

adalah

dua

hal

yang

berbeda.

VoIP

secara

sudut

pandang lebih

pada

teknologi

untuk

berkomunikasi dengan suara lewat internet, sementara

IP Telephony lebih pada

infrastruktur

dan

layanan

(service)

jaringan komputer (IP) untuk

komunikasi

digital

(multimedia) yang antara lain memungkinkan aplikasi suara (VoIP).

2.2.4.1 Arsitektur Enterprise IP Telephony

Sistem IP Telephony Enterprise dibangun secara modular yang dibentangkan ke

dalam empat layer sebagai berikut :

1. Layanan Komunikasi

Layanan komunikasi mencakup sistem informasi database untuk Call Detail Record

(CDR) dan User Info. Selain itu, layanan Operational Support System (OSS), Billing

Center, Call Center, Network Management System (NMS), Calling Card, dan Web-

based portal.

2. Kontrol Komunikasi

Kontrol komunikasi melakukan fungsi pensinyalan untuk penyambungan/pemutusan

panggilan, pengendalian selama panggilan, translasi protokol komunikasi, dan

sebagai platform beragam layanan komunikasi. Kontrol komunikasi dilakukan oleh

sistem Softswitch IP-PBX.

3. Media Gateway (MG)

Media Gateway menjembatani jaringan telepon berbasis IP dengan jaringan berbasis

di luar IP, misalnya jaringan analog PSTN atau seluler.

Access Gateway

memungkinkan

digunakannya

pesawat

telepon

analog

sebagai

terminal. Trunk

Gateway menjembatani jaringan telepon berbasis IP dengan jaringan analog PSTN.

4. Terminal Komunikasi

Terminal komunikasi adalah sebuah endpoint

yang langsung digunakan oleh

pengguna untuk berinteraksi telepon. Terminal digital meliputi penggunaan

komputer, PC, notebook, dan PDA yang telah diinstal program Softphone. Terminal

IP Phone bentuknya seperti pesawat telepon biasa yang langsung terhubung ke

switch. Selain itu dapat

menggunakan pesawat telepon biasa,

namun perlu bantuan

perangkat access gateway.

2.2.4.2 Arsitektur Penyebaran IP Telephony

Call Manager menyediakan fungsi kendali panggilan, dan ketika digunakan

bersama dengan

Phone

atau

aplikasi

Softphone, IP

Telephony

dapat

menyediakan

kemampuan

dari

PABX

dalam sebuah

tampilan

yang

tersebar dan scalable.

Beberapa

model penyebarannya adalah: (www.cisco.com)

1. Single Site Deployment

Gambar 2.12 Single Site Deployment

Pada

model

ini, aplikasi Call Manager seperti voice mail, IP-IVR, auto attendant,

transcoding dan sumber daya konferensi diletakkan pada lokasi fisik yang sama. Semua

perangkat

Phone

diletakkan

dalam lokasi

yang

tunggal.

PSTN

digunakan

untuk

routing panggilan off-net. Penyebaran ini bisa dilihat pada gambar 2.12.

2. Centralized call processing with remote branches

Gambar 2.13 Centralized call processing with remote branches

Pada gambar 2.13 diperlihatkan bahwa semua proses pemanggilan dikerjakan dalam

1 titik pusat lokasi. Ini sangat cocok untuk organisasi

atau perusahaan

yang

mayoritas

pekerjaan terkonsentrasikan pada lokasi tunggal dan jumlah pegawai yang sedikit tetapi

bekerja pada cabang-cabang perusahaan yang berbeda dan jauh.

Model

ini

hemat

biaya

dan

menyediakan banyak

keuntungan,

seperti

rencana

penyatuan

nomor telepon,

lebih sedikit ongkos ekploitasi

administratif, uang

tabungan

yang potensial pada biaya-biaya komunikasi dalam panggilan inter-site menggunakan IP

WAN sebagai pilihan pertama.

3. Distributed call-processing deployment

Gambar 2.14 Distributed call-processing deployment

Dalam model

ini,

Call

Manager

dan

aplikasinya

diletakkan

pada

setiap

lokasi.

Perhitungan banyak peralatan dan kalkulasi panggilan menentukan jumlah dari IP Phone

yang mendukung pada setiap lokasi.

Gambar 2.14 menggambarkan distributed call-processing deployment dimana kantor

pusat dan cabang A, IP Phone-nya disediakan oleh cluster Call Manager yang berbeda

dan

cabang

disediakan

oleh

fitur

Cisco Call Manager Express (CME)

yang

dimungkinkan pada sebuah router. CME adalah solusi yang cocok untuk cabang yang

kecil.

2.2.5

Persinyalan

Teknologi switching

yang

masih

berfokus

pada

data

dan

bersifat TDM,

harus

mulai

mengikuti

paradigma

network

yang

bersifat

broadband.

Oleh

karena

itu

muncullah softswitch yang mampu menghubungkan antara jaringan sirkuit dengan

jaringan paket.

Pada perkembangan teknologi sebelumnya, telah dilakukan pemisahan

kanal

data

dengan

signalling.

Data

multimedia

dipaketkan

dalam paket

Real-time

Transport Protocol (RTP) dalam suite IP, dan ditransferkan antar media gateway (MG).

Signalling memiliki

Signalling Gateway

(SG)

tersendiri. Signalling

untuk

multimedia

dapat

menggunakan suite

H.323 yang distandarkan ITU atau SIP yang distandarkan

IETF.

Sebuah

forum bernama

International

Softswitch

Consortium

(ISC)

yang

beranggotakan Siemens, NTT, Alcatel, Cisco, HSS, Sonus, Telcordia, dan lain-lain,

membahas tentang softswitch, Next Generation Network dan juga melakukan uji standar

terhadap beberapa produk softswitch dan memberikan definisi tentang softswitch sebagai

berikut: segala

hal yang berhubungan dengan sistem

komunikasi

generasi masa depan

(next

generation

communication)

yang

berbasis

open-standard, mengintegrasikan

layanan

suara,

data

dan

video

dan

menggelar

layanan

value-added yang lebih

menjanjikan dibandingkan layanan PSTN sekarang (Wastuwibowo, 2004).

Softswitch dikembangkan secara terpisah antara perangkat keras (hardware)

yang

disebut Media Gateway

(MG)

dan perangkat

lunaknya

(software)

yang disebut

Media

Gateway

Controller (MGC)

yang

fokus pada call-processing software.

Alasan

terbesar mengapa pengembangannya dipisah adalah etika open-standard, dimana

monopoli

baik

sisi hardware

maupun

software

menjadi

hilang, sehingga

para pemain

akan bersaing secara adil dan masing-masing akan menawarkan produk terbaiknya ke

pasar. Selain itu, juga membuka peluang bagi perusahaan lain, terutama di bagian call

prosessing software.

Terminologi

softswitch

digunakan

untuk

menggambarkan

perangkat

server yang

berfungsi

sebagai

pengontrol

panggilan telephony

dan

aplikasi

terkait.

Terminologi

softswitch

ini

digunakan

juga

untuk menggambarkan

sebuah

MGC

(Media

Gateway

Controller), server proxy SIP (Session Initiation Protocol), dan sebuah gatekeeper

H323. Sofswitch Consorsium

mendefinisikan softswitch (call agent, call server atau

MGC), sebagai sebuah perangkat yang menyediakan : (Haryanto,2003)

• kecerdasan dalam

mengontrol koneksi antar media gateway dan/atau titik akhir IP

lainnya.

•

kemampuan

untuk

memilih

proses-proses

yang

dapat

digunakan

pada

suatu

panggilan.

•

kemampuan untuk meneruskankan panggilan di dalam jaringan IP berdasarkan

informasi dari pensinyalan maupun database pelanggan.

•

kemampuan

untuk

memindahkan kontrol

suatu panggilan

elemen

jaringan

lainnya.

•

Antarmuka dan dukungan fungsi manajemen seperti provisioning, fault, billing, dan

fungsi sejenis lainnya.

Definisi

server

aplikasi

menurut

Softswitch

Consortium mengacu kepada

media

control untuk layanan suara maupun video melalui SIP atau H.323. Server aplikasi dapat

digunakan

sebagai stand-alone

server,

yaitu telephony

servers yang dapat digunakan

untuk menyediakan aplikasi-aplikasi yang sama.

Interaksi antara softswitch dan application server dipengaruhi oleh SIP atau H.323

dan Real-time Transport Protocol

(RTP) yang menghubungkan jalur pensinyalan dan

komunikasi (bearer paths) antara endpoint-endpoint telepon

virtual (dalam server

aplikasi) dan end point terminal telepon pelanggan

yang

terdapat di PSTN

maupun di

jaringan IP. Proses pengontrolan pensinyalan dan komunikasi ini dilakukan oleh logika

tertentu

yang

terdapat

dalam server

aplikasi,

sehingga

komunikasi

endpoint-endpoint

dapat dilakukan.

2.2.5.1 Skinny Client Control Protocol (SCCP)

Protokol khusus yang dimiliki oleh Cisco Systems yang berdasarkan pada

konsep client–server. Dalam model protokol

ini, seluruh kecerdasan yang ada

terpusat

pada sebuah alat yang disebut Call Manager dalam Cisco IP Telephony. Client, dalam

hal

ini adalah IP Phone, memiliki kecerdasan

yang minimal. Dalam kata

lain, Sebuah

Cisco IP Phone pasti mengerjakan sedikit hal, karena itu hanya membutuhkan sedikit

memory dan processing power. Sebuah Call Manager, merupakan server yang memiliki

kecerdasan, dapat

mempelajari

kemampuan

dari client–client-nya,

mengontrol

setiap

panggilan

yang

datang,

mengirimkan

sinyal–sinyal. Call

Manager

melakukan

komunikasi

dengan

Phone

dengan

menggunakan

SCCP

dan

jika

panggilan

yang

harus pergi melalui sebuah gateway, maka komunikasi yang dibangun dengan gateway

menggunakan H.323 atau MGCP.

2.2.5.2 H.323

H.323 adalah rekomendasi

International

Telecommunication

Union

–

Telecommunication

Standardization

Sector (ITU-T) untuk komunikasi multimedia

berbasis paket, yang diterbitkan sebelum dikenal teknologi VoIP. H.323 digunakan

untuk

membaca secara real-time traffic dari voice misalnya panggilan telepon. Seperti

telah disinggung di atas (Liu-Mouchtaris 2000), H.323 merupakan suite yang terdiri dari

berbagai

protokol,

yang

masing-masing

distandarkan

secara

terpisah

oleh

ITU-T dan

IETF seperti terlihat pada diagram gambar 2.15 :

Gambar 2.15 Diagram Protokol Standard ITU-T dan IETF

Protokol H.225 atau Registration, Admission, and Status (RAS) untuk

permintaan panggilan dari terminal atau gateway ke gatekeeper GK. Dari data di dalam

GK,

diketahui

hak

akses

user

atau perangkat

yang

melakukan

permintaan

hubungan

melalui GK ini. Jika permintaan disetujui, RAS membuka sesi komunikasi Q.931

dengan ujung lawan.

Protokol Q.931 untuk setup panggilan, seperti protokol yang digunakan oleh

telepon PSTN atau ISDN, termasuk transfer dan penerjemahan nomor-nomor telepon.

Jika

semuanya

berjalan

baik,

akan

dibuka sesi H.245 dari

ujung ke ujung. Untuk

hubungan VoIP yang lebih sederhana, sebenarnya bagian dari H.225 sudah cukup untuk

melakukan setup tanpa Q.931.

Protokol H.245 untuk melakukan setup jaringan, termasuk memeriksa kapabilitas

yang tersedia, menyusun hubungan master-slave jika diperlukan, membuka kanal logika

(paket),

dan memberikan

deskripsi

serta

alamat

untuk

paket

RTP

dan

RTCP

bagi

pertukaran data percakapan.

Protokol RTP untuk menyampaikan data dari ujung ke ujung selama komunikasi

berlangsung. RTP dienkapsulasi oleh UDP kemudian oleh IP. UDP hanya memberikan

fasilitas multiplex dan checksum, sehingga RTP harus memiliki fasilitas info identifikasi,

pengurutan paket, dan monitoring. RTP merupakan standar dari IETF (RFC 3550).

Protokol Real-time Transport Control Protocol

(RTCP) merupakan metode

pengendalian

bagi

RTP.

Yang

dilakukan

RTCP

adalah

memberikan feedback

atas

kualitas distribusi data, serta membawa nama kanonik bagi sumber-sumber RTP yang

akan digunakan untuk sinkronisasi audio dan video.

Pengkodean suara dilakukan dengan protokol-protokol G.711 untuk rate 64 kb/s

dan delay 1/8 ms; G.721, G.723, atau G.726 untuk rate 16 hingga 40 kb/s dengan delay

1/8

ms; G.728

untuk

rate 16 kb/s dengan delay 2.5

ms; G.729

untuk rate 8 kb/s dan

delay 10 ms; atau G.723.1 untuk rate 5.3 atau 6.3 kb/s dengan delay 30 ms.

Tujuan desain dan pengembangan

H.323

adalah

untuk

memungkinkan

interoperabilitas

dengan tipe

terminal

multimedia

lainnya. Terminal

dengan

standar

H.323 dapat berkomunikasi dengan terminal H.320 pada N-ISDN, terminal H.321 pada

ATM, dan terminal H.324 pada PSTN. H.323 memungkinkan komunikasi real-time dua

arah berupa suara, video dan data. Penggunaan terminal dan komunikasinya dapat dilihat

pada gambar 2.16.

Gambar 2.16 Terminal Pada Jaringan Paket

Gambar 2.17 Komponen Pada H.323

Pada gambar 2.17 standar H.323 menspesifikasikan 4 jenis komponen yang

menyediakan layanan komunikasi multimedia baik secara point to point maupun point to

multipoint :

Gambar 2.18 Arsitektur H.323

Arsitektur H.323 dengan menggunakan komponen-komponen ini dapat dilihat pada

gambar 2.18.

2.2.5.3 Session Initiation Protocol (SIP)

Berbeda

dengan

H.323,

Session

Initiation

Protocol (SIP)

diterbitkan sebagai

standar oleh IETF (RFC 3261) setelah adanya VoIP. SIP disiapkan sebagai protokol

dalam suite IP untuk membentuk dan melakukan pengendalian atas sesi multimedia over

IP. SIP

merupakan protokol client-server yang diangkut di atas TCP. Bentuknya teks,

seperti keluarga HTTP, RTP, yang meliputi juga RTCP.

Pengalamatan SIP dapat dilakukan mirip

nomor telepon atau

mirip alamat web.

Jika

pengalamatan

dilakukan

mirip web,

menggunakan

URL

seperti web,

akan

diterjemahkan menjadi alamat IP oleh suatu DNS. Untuk membangun sebuah sesi

multimedia, SIP melakukan juga negosiasi fitur dan kapabilitas, seperti pada H.323.

SIP hanya digunakan untuk persinyalan. Transportasi data media tetap

menggunakan RTP, seperti pada H.323. Sebagai bagian dari negosiasi, SIP juga

menggunakan protokol

yang disebut Session

Description Protocol (SDP).

Tugas SDP

adalah memberikan deskripsi tentang sesi multimedia yang dikehendaki, meliputi antara

lain informasi kontak serta jenis enkode audio dan video.

2.2.5.4 Perbandingan H.323 dan SIP

SIP diciptakan setelah VoIP, dan VoIP

diciptakan setelah H.323. Tentu saja,

secara

umum

SIP

akan

memiliki

fitur

yang

lebih

tepat

bagi

VoIP dan

MoIP

secara

umum, daripada H.323. Tabel 2.4. berikut (Schulzrinne-Rosenberg 1998) memaparkan

fitur-fitur yang ditambahkan pada SIP.

Fitur

H.323

SIP

Blind Transfer

Bisa

Operator-assisted transfer

Tidak

Bisa

Hold

Tidak

Bisa, dengan SDP

Multicast, Multiunicast, dan

Bridged Confrences

Bisa

Forward

Bisa

Call Park

Tidak

Bisa

Directed Call PickUp

Tidak

Bisa

Tabel 2.4 Tabel Fitur H.323 dan SIP Menurut Schulzrinne-Rosenberg

Tentu

beda

H.323

dan

SIP

bukan

hanya pada

penambahan

fitur.

H.323

mengumpulan protokol yang dipilih untuk dapat mudah beroperasi dengan sistem

telephony

yang

telah

ada,

jadi

cukup

alami

bahwa

sebagian

besar persinyalannya

menggunakan model biner yang relatif rumit sementara, SIP merupakan protokol

persinyalan yang ramping dan berbasis teks, yang dioptimasikan agar mudah

dikembangkan bersama aplikasi-aplikasi Internet. Tabel berikut (Schulzrinne-Rosenberg

1998) memaparkan perbedaan sifat H.323 dan SIP.

Kriteria

H.323

SIP

Kompleksitas

Sangat kompleks

Sederhana

Jumlah

transfer

pesan

sinyal

Banyak

Sedikit

Debugging

Perlu tools yang rumit

Tools sederhana

Perluasan

Bisa diperluas

Mudah diperluas

Perluasan oleh user

ASN.1 – Rumit

Teks – Mudah

Elemen

yang

harus

diperhatikan statenya

Client,

GK,

MCU,

GW, UA, Proxy

Pemakaian prosessor

Overhead besar

Overhead kecil

Fitur teleponi

Kuat

Aplikasi di host

Rumit

Sederhana

Ukuran kode

Besar

Kecil

Pemakaian memori dinamis

Besar

Kecil hingga sedang

Tabel 2.5 Tabel Perbandingan H.323 dan SIP Menurut Schulzrinne-Rosenberg

Secara umum keunggulan H.323 sebagai standar protokol untuk multimedia

dapat dispesifikasikan sebagai berikut :

•

Standar codec

H.323 memiliki standar untuk kompresi dan dekompresi aliran multimedia,

sehingga peralatan yang satu memiliki kompabilitas dengan peralatan yang lain.

•

Interoperabilitas

User

tidak perlu

khawatir

akan kompabilitas

pada

sisi

penerima.

Selain

memastikan

bahwa

penerima

(receiver) dapat

mendekompresi

informasi

yang

dikirim,

H.323

juga

mengembangkan metoda untuk menerima client

untuk

berkomunikasi yang sama dengan pengirimnya.

•

Network independence

H.323

dirancang

agar

dapat

berjalan

pada lapisan arsitektur

jaringan.

Karena

teknologi jaringan mengalami evolusi, dan teknik pengaturan bandwidth meningkat,

maka solusi berbasis H.323 dapat mengikuti perkembangan tersebut.

•

Platform and aplication indepedence

H.323 tidak terikat pada perangkat keras ataupun sistem operasi. Platform yang

compliant dengan H.323 akan tersedia dalam berbagai ukuran dan bentuk, termasuk

PC, peralatan telepon yang IP–enabled maupun TV kabel

•

Dukungan terhadap multipoint

Walaupun pada kenyataannya H.323 dapat mendukung conference tanpa

membutuhkan multipoint control unit yang special, sebenarnya MCU menyediakan

arsitektur

yang

fleksibel

dan

powerful

untuk

conference

multipoint kemampuan

multipoint dapat disertakan dalam tiap komponen sistem H.323.

•

Bandwidth management

Trafik video dan audio adalah trafik yang membutuhkan bandwidth yang besar

dan kebanyakan dapat membuat jaringan komunikasi data terhambat, oleh karena itu

H.323

mempersiapkan

pengaturan

bandwidth yang dapat membatasi jumlah user

yang tersambung ke jaringan H.323 secara bersamaan sesuai dengan

bandwidth

yang tersedia untuk aplikasi H.323.

•

Dukungan terhadap multicast

H.323

mendukung

multicast dalam

conference

multipoint. Multicast

mengirim

paket

tunggal ke

subset

tujuan

dalam jaringan

tanpa

replikasi. Sedangkan unicast

mengirimkan

multiple

transmisi point to point, dan

broadcast

mengirim ke

semua

tujuan.

•

Fleksibel

Sebuah conference H.323

dapat

menyertakan

sejumlah endpoint dengan

kemampuan berbeda. Sebuah terminal yang berkemampuan suara saja dapat

berpatisipasi dalam conference dengan terminal yang mempunyai kemampuan video

dan data. Terminal H.323 dapat membagi porsi data untuk conference video dengan

terminal

yang berkemampuan data saja, dan melakukan pembagian suara dan video

dengan terminal H.323 yang lain.

•

Inter network conferencing

Banyak

user

yang

menginginkan

untuk

melaksanakan conference

dari

sebuah

LAN ke jarak jauh. H.323 dapat membangun

antara sistem desktop berbasis

LAN

dengan sistem

grup ISDN. H.323 menggunakan teknologi codec

yang

umum untuk

tiap standar video conference yang berbeda untuk mengurangi delay transcoding.

2.2.6

Pengendalian Gateway

2.2.6.1 Media Gateway

Media

Gateway

(MG)

merupakan

perangkat-perangkat gateway

yang

terletak

pada

layer Transport,

yang

umumnya

memisahkan

jenis-jenis jaringan yang berbeda,

termasuk

dalamnya

adalah interface

dengan

perangkat-perangkat konsumen.

Jenis-

jenis gateway berbeda-beda

menurut topologi dan konfigurasi

yang dirancang designer

ataupun manufacturer. Beberapa gateway yang sering digunakan:

•

Trunk Gateway: Menghubungkan jaringan paket dengan trunk TDM dari PSTN atau

ISDN, dengan jumlah sirkit yang biasanya cukup besar.

•

Access Gateway: Menyediakan interface kepada perangkat konsumen, seperti akses

ISDN atau DSL.

•

Residential Gateway: Menghubungkan jaringan paket dengan jaringan analog yang

terhubung ke pelanggan.

MG dapat juga memisahkan satu packet network dengan packet network lainnya.

Namun

pada

umumnya

secara

teknis

semacam ini

tidak

diperlukan,

karena

kedudukannya dapat digantikan oleh perangkat-perangkat switch atau router di bagian

“Transport”. Kalaupun MG dipasang juga, umumnya karena ada fungsi aplikatif atau

administratif tertentu yang dijalankan di dalamnya.

2.2.6.2 Signalling Gateway

Pada level persinyalan, dikenal juga

Signalling Gateway (SG), tempat

bertransaksi informasi dari satu jenis sinyal ke jenis sinyal lainnya. Yang sering saling

diterjemahkan

dalam

adalah

sinyal dari

SIP

atau

H.323

SS7

dari

PSTN

dan

ISDN.

Selain

diterjemahkan

SIP

atau H.323,

seringkali

sinyal

SS7

perlu

dibawa

melintasi jaringan paket untuk digunakan kembali di sebuah trunk gateway. Untuk itu,

SS7 perlu dienkapsulasi dalam jaringan sinyal.

2.2.6.3 Media Gateway Controller

Pemisahan bagian “sinyal” dan “media” membutuhkan sebuah implementasi

baru untuk memungkinkan persinyalan dan policy-policy lainnya dapat mengirimkan

perintah atau mengambil informasi dari MG. Penghubung antara kedua bagian dalam

layanan itu disebut Media Gateway Controller (MGC). MGC sering juga disebut

sebagai softswitch, call agent, atau call controller.

MGC melakukan setup hubungan-hubungan multimedia, melakukan deteksi dan

pengolahan pada event-event, dan mengatur MG serta circuits di dalamnya berdasarkan

konfigurasi database.

MGC akan bekerja di tataran pengaturan panggilan (call control) dan call

processing. MGC akan mengontrol panggilan yang masuk untuk mengetahui jenis media

penggilan dan tujuannya. Dari situ, MGC akan mengirimkan sinyal ke MG untuk

melakukan

koneksi,

baik

intrakoneksi

jaringan, sirkuit ke sirkuit atau

paket

paket,

maupun interkoneksi jaringan, sirkuit ke paket dan sebaliknya. Jika diperlukan, MGC

akan

meminta

melakukan

konversi

media yang sesuai dengan permintaan, atau

langsung meneruskan panggilan jika tidak diperlukan konversi.

MGC

menganggap

sebagai

kumpulan

terminasi.

Dalam fungsi

itu,

maka

MGC dapat meminta MG melakukan konversi, koneksi dan pengiriman ring-tone

(dering suara telepon) ke tujuan. Antara MGC dan MG sendiri akan saling berhubungan

dengan protokol MEGACO atau Media Gateway Control Protocol (MGCP).

Sementara itu, satu MGC akan berhubungan dengan MGC yang lain, baik itu

yang

berada

jaringan

yang

sama

maupun

berbeda,

dengan

mengirimkan

protokol

sinyal

tertentu.

Untuk

jaringan

sirkuit,

MGC

akan

mengirimkan

Signalling System

(SS7), sementara jika berhubungan dengan jaringan paket, maka MGC akan

menggunakan H.323 atau Season Initiation Protocol (SIP).

MG sendiri ‘hanya’ akan bekerja sebagai konverter antara jaringan sirkit dengan

jaringan paket.

Di sini

fungsi softswitch menjadi

hanya setara dengan ‘switch analog’

dan tidak memberikan layanan yang lain. MG juga bisa bekerja di sisi pelanggan

maupun penyedia layanan, dimana softwitch bukan hanya berfungsi sebagai konverter,

namun juga memberikan fitur lebih, termasuk dial-tone tentunya. Pada posisi ini, maka

softswitch akan bekerja lebih kompleks. MG juga akan mengirimkan bermacam sinyal,

tergantung jenis media yang digunakan. Sinyal itu dikirm atas permintaan MGC,

sehingga dapat dideteksi oleh terminal atau oleh MGC selanjutnya.

2.2.6.4 Gateway Control Protocol

Pemisahan bagian

“sinyal” dan “media” juga membutuhkan sebuah protokol

baru

untuk

menghubungkan

kedua

bagian

dalam layanan

network

itu.

Untuk

itu

digunakan Media Gateway

Controller Protocol

(MGCP),

namun banyak

keterbatasan

yang dihadapi dalam pengembangan MGCP dan

terlalu

memihak jenis

jaringan

model

Amerika Utara. Maka IETF dan ITU-T bersama sama

menyusun protokol baru. ITU-T

menamainya

H.248, sementara kalangan

IETF

menyebutnya MEGACO (RFC-3525).

Kelebihan MEGACO dari MGCP adalah adanya model koneksi yang tak tergantung

bentuk transpor,

adanya dukungan untuk layanan advanced seperti konferensi

multimedia, dan dukungan untuk negara-negara di seluruh dunia.

MGC, dalam melakukan pengendalian terhadap MG, menyusun abstraksi sebuah

hubungan sebagai model yang disusun atas terminasi dan konteks. Terminasi adalah

tempat berawal atau berakhirnya aliran data (media). Terminasi tentu saja dapat menjadi

tempat berawal atau berakhirnya banyak aliran (stream) sekaligus. Konteks adalah

bentuk kaitan antara sekumpulan terminasi.

2.2.7 Virtual Private Network (VPN)

2.2.7.1 Pengertian Virtual Private Network (VPN)

VPN adalah suatu jaringan yang menggunakan fasilitas jaringan publik/umum

tetapi mempunyai policy seperti pada jaringan privat/pribadi. (Maseleno, 2003). Dengan

terhubung ke jaringan lokal kantor, seseorang seolah-olah sedang berada di kantor dan

terhubung ke jaringan komputer lokal. Segala direktori dan fasilitas yang biasa didapat

bisa diakses seperti

biasa. Secara

garis besar, VPN dibagi

menjadi dua kategori

yaitu

Dial

VPN dan

Dedicated

VPN.

VPN

memberikan

keuntungan-keuntungan

seperti

jaminan

keamanan

untuk

koneksi end-to-end,

peningkatan connectivity, pengurangan

biaya dan pengaturan prioritas dari suatu aplikasi.

2.2.7.2 Tipe Virtual Private Network

Virtual

Private

Network memiliki

beberapa

tipe

yang

dapat

diaplikasikan,

diantaranya adalah :

2.2.7.2.1 Access VPN

Access

VPN

adalah

akses

dari

satu

lokasi

intranet,

internet,

atau extranet

melalui jaringan publik dengan menggunakan policy seperti jaringan privat. Access VPN

memungkinkan pengguna untuk mengakses

resource perusahaannya kapanpun dan

dimanapun mereka berada. Access VPN mencakup jalur analog, ISDN, Digital Subcriber

Line (DSL), mobile IP dan berbagai teknologi kabel.

Keuntungan-keuntungan

Access

VPN antara

lain

adalah

pengurangan

biaya

perusahaan akibat pengeluaran

yang

berhubungan

dengan modem dan

terminal

server

equipment, penggunaan pulsa lokal sehingga mengurangi penggunaan hubungan

interlokal.

Selain

itu, Access

VPN

mempunyai

tingkat

skalabilitas

yang

tinggi

dan

kemudahan

dalam pengorganisasian

jaringan

jika

ada

penambahan

pengguna

baru,

sehingga perusahaan bisa lebih berkonsentrasi pada core bisnis

dan

bisa

mengurangi

beban

pemeliharaan

jaringan.

Telecommuter,

divisi sales,

perwakilan atau

kantor

cabang, dan karyawan yang bertugas di luar adalah para pengguna Access VPN.

Access VPN dapat dipisahkan menjadi tiga (3) jenis, yaitu Client-Initiated,

Remote

Router-Initiated, dan Network

Access

Server

(NAS)-Initiated. Client-Initiated

bisa

menggunakan

dan

modem atau

router

Small Office

Home

Office (SOHO).

Dengan skenario seperti ini, device/PC klien harus mempunyai aplikasi yang

mendukung IPSec. Proses tunnelling terjadi antara PC pengguna ke gateway di kantor

pusat. Keuntungannya adalah data

terlindungi

dari

network

network.

Sedangkan

kerugiannya adalah dibutuhkannya perawatan yang

intensif pada PC dan koneksi tidak

akan terlindungi jika klien lupa menginisialisasi tunnel.

Pada Remote Router-Initiated, proses tunnelling terjadi antara remote router ke

gateway

kantor

pusat. Remote

router

menggunakan

IPSec

untuk

mengenkripsi

data.

Keuntungan dari tipe ini adalah kontrol, manajemen dan sekuriti diatur oleh perusahaan.

Hanya dibutuhkan sumber daya

untuk

merawat remote router dan seluruh device yang

dipakai perusahaan.

NAS-Initiated adalah Access VPN yang paling rendah tingkat security-nya,

tapi

tidak

membutuhkan

sumber

daya

yang

banyak. Tunnelling terjadi

antara

Point

Presence (POP) ke gateway kantor pusat, sehingga data pengguna antara klien dan POP

tidak dilindungi. Keuntungan dari jenis ini adalah kemampuannya menampung banyak

user

dan tidak dibutuhkannya perawatan pada PC. Selain itu service provider

dapat

mendukung alamat privat,

menyediakan tunnel sharing, tunnel distributing dan backup

tunnel. Wireless tunnel juga dimungkinkan dengan menggunakan mobile IP.

2.2.7.2.2 Intranet VPN

Intranet VPN menghubungkan

kantor

pusat

dan

seluruh

kantor

cabang

melalui

infrastruktur

jaringan

publik

menggunakan

security

(IPSec)

atau Generic

Route

Encryption

(GRE)

untuk

memberikan

keamanan

pada tunnel

yang

dipakai.

Dengan

menggabungkan

service

dari

provider

seperti

mekanisme

Quality

Service (QoS),

manajemen

bandwidth Weighted Fair Queuing

(WFQ)

dan

penggunaan Commited

Access Rate (CAR) di router peusahaan, akan memberikan penggunaan bandwidth

WAN yang efisien dan throughput yang bisa dipercaya. Keuntungan dari Intranet VPN

adalah pengurangan biaya bandwidth di WAN, kemudahan penggabungan kantor

cabang baru dan adanya link redundancy WAN pada service provider.

2.2.7.2.3 Extranet VPN

Menghubungkan ke perusahaan partner dan supplier membutuhkan biaya

yang

tinggi dan tingkat kesulitan yang tinggi pula. Selain itu, dibutuhkan sering terjadi

masalah

dengan kompatibilitas device

yang digunakan tiap perusahaan.

Extranet VPN

menghubungkan pelanggan, supplier, dan partner melalui jaringan telekomunikasi

publik dengan menggunakan saluran khusus. Pelayanan yang disediakan sama dengan

pelayanan jika menggunakan jaringan pribadi, sehingga pengguna seperti menggunakan

intranet dari perusahaan

tersebut. Extranet menggunakan arsitektur dan protokol yang

sama dengan yang digunakan pada Access VPN dan Intranet VPN.

2.2.8

Quality of Service (QoS)

Quality of Service (QoS) adalah sebuah rangkaian teknik untuk mengatur sumber

daya

jaringan

dalam rangka

untuk

memungkinkan

jaringan

tersebut

membedakan

dan

mengatasi lalu lintas jaringan berdasarkan kebijakan yang ada. Hal ini berarti

menyediakan pengantaran data yang konsisten dan dapat diprediksikan kepada user atau

aplikasi

yang

mendukung

didalam

sebuah

jaringan.

QoS

dapat

tercapai

dengan

mengatur parameter-parameter seperti delay, delay variation, bandwidth dan packet loss

pada sebuah jaringan agar menjadi sebuah kunci sukses dalam sebuah solusi bisnis end-

to-end. Kualitas suara dipengaruhi oleh lima dimensi QoS yaitu:

2.2.8.1 Availability

Adalah persentase dari waktu hidup jaringan. Ukuran untuk jaringan suara secara

tradisional adalah 99,999 % (“Five 9s”), atau sekitar 5,25

menit dari downtime setiap

tahunnya.

Availability dipenuhi

melalui

kombinasi

dari

peralatan

yang

tersedia

dan

jaringan yang survivabilitas.

2.2.8.2 Throughput

Adalah jumlah dari lalu lintas atau bandwidth yang disampaikan

melalu sebuah

periode

waktu

tertentu.

Biasanya

dalam lingkungan

LAN

semakin

tinggi

throughput

semakin baik jaringan tersebut.

2.2.8.3 Delay / Lantency

Adalah

waktu

antara

inisiasi

suatu

transaksi

oleh

suatu

pengirim sampai

ada

respon pertama yang diterima oleh pengirim

tersebut. Juga, waktu yang diperlukan

untuk memindahkan paket dari sumber ke tujuan melalui jalur yang sudah ditentukan.

Percakapan interaktif menjadi terganggu ketika delay melebih 100-150 ms,

ketika melebihi 200 ms, pemakai akan menemui gangguan dan menyatakan bahwa

kualitas suara itu sangat lemah. Untuk menyediakan kualitas suara yang tinggi, jaringan

Telephony

harus

mampu

menjamin

latency yang

rendah.

ITU-T

G.114

merekomendasikan batas

maksimum

yang

diterima

dalam perjalanan

paket

adalah

300

ms antara kedua gateway IP Telephony (150 ms delay per jalur).

Ada banyak kompenen dari delay dalam sebuah

jaringan

yang perlu dipahami,

termasuk didalamnya adalah packetization delay, queuing delay, dan propagation delay.

Packetization delay adalah jumlah waktu yang diperlukan untuk mengambil

codec yang digunakan untuk melengkapi konversi dari analog ke digital. IP Telephony

selalu menciptakan beberapa ukuran delay, ketika algoritma yang menspesifikasikan

“listen”

atau

contoh

dari

suara

yang

dispesifikasikan

dalam periode

waktu

tertentu,

diikuti oleh packetization.

Propagation delay

adalah waktu yang diperlukan untuk mengambil informasi

melewati sebuah kabel

copper, fiber atau

jalur wireless.

Delay ini juga merupakan

sebuah

fungsi

dari

kecepatan

cahaya,

konstanta

yang universal, dan

kecepatan

persinyalan dari media fisik. Sebagai contoh, jika sebuah panggilan sudah melalui

sebuah node transit, maka delay diperkenalkan.

Queuing delay dibebankan kepada suatu paket pada titik congestion (lalu

lintas

pada jaringan melebihi kapasitas) ketika menantikan putarannya untuk diproses

sementara

paket

yang

lain

yang

dikirim melalui

sebuah

switch

atau

kabel.

Sebagai

contoh, ATM yang dikurangi queuing delay-nya dengan membagi paket ke dalam

bagian kecil, membungkus

mereka kedalam sebuah

sel,

lalu

meletakkan

mereka

kedalam sebuah prioritas antrian yang absolut. Karena sel-sel tersebut kecil, maka

prioritas

queue

yang

terbesar

dapat

dilayani

lebih

sering,

mengurangi

waktu

tunggu

untuk

paket

dalam

sebuah

antrian

kedalam

level

yang

deterministik.

Bagaimanapun

juga, pada kecepatan gigabit, waktu tunggu untuk lalu lintas yang mempunyai prioritas

tinggi sangat kecil sekali bahkan dibagai kondisi yang terburuk, dalam kaitannya dengan

kecepatan link dan daya proses yang tersedia.

2.2.8.4 Delay Variation (Jitter dan Wander)

Delay

variation adalah perbedaan pada penundaan yang

diperlihatkan

oleh

paket

berbeda

yang

menjadi

bagian

dari

arus

lalu

lintas

yang

sama. Frekuensi tinggi

pada

delay variation dikenal sebagai jitter, sedangkan

frekuensi rendah pada delay variation

disebut

wander.

Jitter disebabkan

terutama

oleh

perbedaan

dalam

antrian

waktu

menunggu

untuk

paket

yang

berurutan

didalam

suatu arus. Jenis lalu lintas tertentu

terutama

real-time

lalu

lintas

seperti

suara

adalah

sangat

tidak

toleran

dalam jitter.

Perbedaan waktu tiba paket menyebabkan choppiness di dalam suara.

Jitter berlebihan dapat diatasi dengan penyangga, tetapi dapat menyebabkan

permasalahan

lain, seperti

peristiwa

“walkie-talkie”

yang

disebabkan

ketika

dua

sisi

suatu percakapan mempunyai latency. Jitter harus kurang dari 60ms ( 60ms= rata-rata

mutu, 20ms= mutu bea).

2.2.8.5 Packet loss

Kerugian akibat kesalahan bit maupun paket yang hilang, mempunyai suatu dampak

lebih besar atas jasa IP telephony atau VoIP dibanding pada data. Selama suatu transmisi

suara, hilangnya berbagai bit atau paket suatu arus boleh menyebabkan suatu letusan

dapat didengar

yang akan

menjadi mengganggu kepada pemakai. Didalam

suatu

transmisi data, hilangnya bit tunggal atau berbagai paket informasi hampir tidak pernah

dicatat oleh para pemakai. Di dalam kontras, selama suatu siaran video, paket berurutan

yang hilang dapat menyebabkan suatu glitch sesaat pada layar, tetapi video kemudian

berproses sama dengan dulu. Bagaimanapun, jika paket hilang menjadi mewabah,

kemudian mutu dari semua transmisi menurunkan pangkat. Tingkat kerugian paket harus

kurang dari 5% untuk mutu minimum dan kurang dari 1% untuk mutu bea.
