BAB 2
LANDASAN TEORI
2.1
PENGENALAN WLAN
Istilah
Jaringan Nirkabel
(wireless networking)
merujuk kepada teknologi yang
dapat
menghubungkan dua
komputer
atau
lebih
untuk
saling
berkomunikasi
menggunakan protokol standar, tetapi tanpa menggunakan jaringan kabel (Cisco System,
2003). Istilah
yang sering digunakan
untuk teknologi
ini
adalah Wireless
Local Area
Network (WLAN).
Menurut Wireless
LAN Alliance (http://www.wlana.org), WLAN adalah sistem
komunikasi data yang fleksibel sebagai alternatif dari
LAN kabel dalam sebuah gedung
atau kampus. WLAN menggunakan gelombang elektromagnetik dalam proses transmisi
data
sehingga
tidak
memerlukan kabel.
Oleh
karena
itu,
WLAN
menggabungkan
konektivitas data dan mobilitas pengguna, dan melalui konfigurasi yang disederhanakan,
membuat LAN dapat berpindah – pindah.
Inti
dari
komunikasi dalam
WLAN adalah
menggunakan propagasi
gelombang
elektromagnetik. Ada
dua
jenis
gelombang
yang
pada
umumnya
digunakan
dalam
WLAN, yaitu gelombang radio dan gelombang inframerah. Gelombang radio
merupakan
gelombang
elektromagnetik
yang
dapat
memancar
ke seluruh
tempat
di
muka bumi dan merupakan bagian dari sistem listrik. Gelombang inframerah merupakan
gelombang yang memiliki spektrum antara spektrum cahaya tampak dan spektrum
elektromagnetik,
yaitu
antara 500.10
9
-
400.1012
Hz.
Aplikasi
gelombang
inframerah
dalam WLAN tidak terlalu banyak kerena keterbatasan jangkauan yang diberikan.
7
|
 8
2.1.1
FREKUENSI RADIO
Frekuensi
radio
merupakan
sinyal dengan
frekuensi tinggi
yang
memiliki arus
AC
yang
melewati konduktor tembaga
dan terpancar ke udara
melalui antena. Antena
mengubah
sinyal
dari
kabel
menjadi
sinyal
nirkabel
dan
sebaliknya. Ketika
sinyal
frekuensi
AC yang tinggi memancar
ke udara, maka sinyal tersebut akan berubah
menjadi
gelombang
radio.
Gelombang radio
ini
merambat
menjauh
dari
sumbernya
(antena) dalam garis lurus ke setiap arah pada waktu yang sama (Gunawan, 2004, p54).
2.1.1.1 SIFAT FREKUENSI RADIO
1. GAIN
Gain
adalah suatu keadaan yang
digunakan untuk
menerangkan akan
pertambahan
dalam amplitudo sinyal radio (Gunawan, 2004, p55).

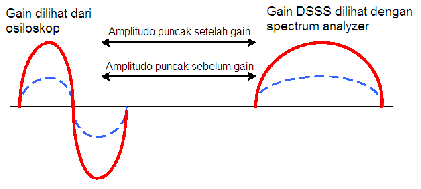

Gambar 2.1 Gain
2. LOSS
Loss merupakan istilah yang menyatakan penurunan kekuatan sinyal. Penyebab Loss
pada sinyal
frekuensi radio secara
garis besar dapat dibagi dua
yaitu ketika
sinyal
masih
dalam
kabel
sebagai sinyal
listrik
AC berfrekuensi
tinggi
(hambatan
pada
|
 9
kabel dan pemasangan konektor yang buruk) dan ketika sinyal berpropagasi sebagai
gelombang radio di udara melalui antena (refleksi) (Gunawan, 2004, p56).

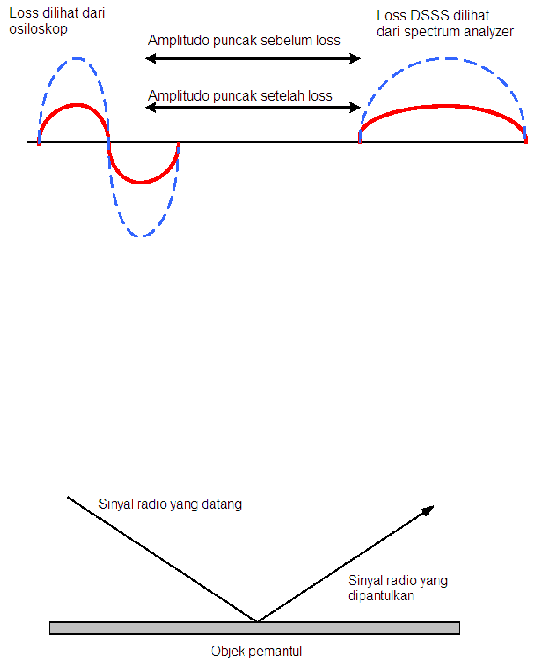

Gambar 2.2 Loss
3. REFLEKSI
Refleksi
terjadi
ketika
propagasi
gelombang
elektromagnetik terkena
objek
yang
berdimensi
sangat
besar
ketika
dibandingkan dengan
panjang
gelombang
yang
berpropagasi. Pantulan dari sinyal utama yang menyebar dari suatu objek pada suatu
area transmisi dinamakan Multipath (Gunawan, 2004, p57).
Gambar 2.3 Refleksi
|
 10
4. REFRAKSI
Refraksi merupakan pembelokan sinyal radio ketika melewati medium yang berbeda
kepadatannya.
Ketika
sinyal
frekuensi
radio
melewati
medium
yang
lebih
padat
sinyal akan membelok sedemikian rupa sehingga arahnya berubah. Ketika melewati
medium tersebut, beberapa sinyal akan terpantul dari jalur sinyal awal dan sebagian
lagi
akan
berbelok
memasuki medium tadi
dengan
arah
yang
sudah
berubah
(Gunawan, 2004, p58).

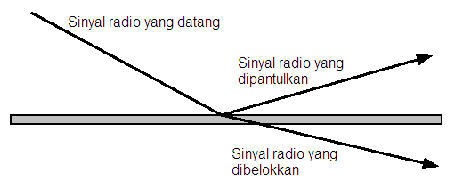

Gambar 2.4 Refraksi
5. DIFRAKSI
Difraksi terjadi ketika jalur transmisi radio antara pemancar dan penerima terhalang
sesuatu
yang
memiliki
permukaan yang
tidak
rata
atau
kasar.
Difraksi
berarti
gelombang
berbelok
disekitar
objek
penghalang, seperti
pada
gambar
dibawah
gelombang berubah arah, perubahan arah ini yang disebut difraksi.
(Gunawan, 2004,
p59).
|
 11

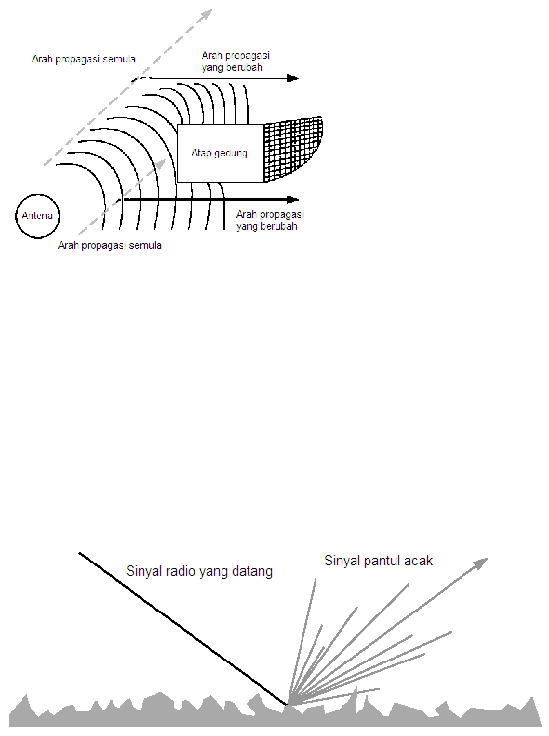

Gambar 2.5 Difraksi
6. PENYEBARAN
Penyebaran terjadi ketika
medium
yang dilewati gelombang
terdiri dari objek
yang
memiliki
dimensi
yang
kecil
jika
dibandingkan
dengan
panjang
gelombang
dari
sinyal dan
jumlah objek hambatannya besar. Gelombang yang menyebar dihasilkan
oleh permukaan yang tajam, objek yang kecil, ataupun ketidakrataan pada jalur pada
tempat sinyal itu bergerak (Gunawan, 2004, p60).
Gambar 2.6 Penyebaran
|
 12
7. PENYERAPAN
Penyerapan terjadi ketika sinyal frekuensi radio terkena suatu objek dan terserap ke
material dari objek tanpa dipantulkan maupun direfraksikan (Gunawan, 2004, p61).

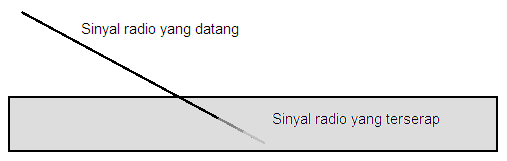

Gambar 2.7 Penyerapan
2.1.1.2 TEKNOLOGI SPREAD SPECTRUM
Kebanyakan
sistem
WLAN
menggunakan teknologi
spread
spectrum,
teknik
komunikasi
radio
wideband
yang
dikembangkan oleh
militer
Amerika
Serikat
untuk
digunakan
pada
sistem
komunkasi yang
mission-critical,
aman
dan
handal.
Untuk
menjelaskan teknologi
spread
spectrum
dengan
jelas
maka
terlebih
dahulu
harus
mengenal istilah transmisi narrowband.
1. TRANSMISI NARROWBAND
Transmisi
narrowband
adalah
teknologi
komunikasi dimana
hanya
menggunakan
spektrum frekuensi yang dibutuhkan saja untuk
menghantarkan sinyal
(Akin, 2002,
p46).
Pada
sistem
komunikasi
dengan
menggunakan teknologi
transmisi
narrowband,
maka
sistem
tersebut
akan
menjaga
agar
menggunakan bandwidth
sesempit mungkin untuk mentransmisikan sinyal. Teknologi spread spectrum adalah
|
 13
kebalikan
dari
transmisi narrowband,
dimana
pada
teknologi spread
spectrum
digunakan
bandwidth
yang
jauh
lebih
lebar
dari
yang
dibutuhkannya agar
dapat
mencapai jangkauan yang luas. Karena menggunakan bandwidth yang
lebih sempit,
maka
transmisi
narrowband
mampu
memancarkan power
level
yang
lebih
tinggi
daripada teknologi spread spectrum, imbasnya adalah keakuratan data menjadi lebih
baik. Karena itu, maka transmisi narrowband sering disebut dengan high peak power
transmission (transmisi puncak power tinggi) dan teknologi spread spectrum dikenal
dengan low peak power transmission (transmisi puncak power rendah).
Berikut adalah gambar perbandingan antara transmisi narrowband dengan teknologi
spread spectrum:

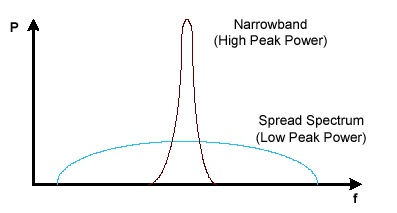

Gambar 2.8 Perbandingan Narrowband – Spread spectrum Kekurangan dari
transmisi narrowband
ini adalah mudah mengalami jamming dan interferensi. Hal
ini dikarenakan sempitnya bandwidth yang digunakan. Untuk mengacaukan
sistem
narrowband dengan
menggunakan jamming sangat
mudah. Jamming
adalah gangguan pada jaringan yang diakibatkan oleh adanya power yang sangat
besar yang mengangkut
sinyal-sinyal
yang tidak diperlukan
melalui
bandwidth yang sama dengan sinyal yang dibutuhkan, akibatnya sinyal yang power-
|
|
14
nya
lebih
rendah
akan
terhalangi.
Analogi
dari
jamming
ini
adalah
seperti
bunyi
suara kereta api yang menutupi suara sekitar.
2. SPREAD SPECTRUM
Spread
spectrum
menggunakan power
yang
jauh
lebih
rendah
daripada
transmisi
narrowband,
akibatnya spread
spectrum
mampu
mencakup jangkauan yang
jauh
lebih
lebar. Spread
spectrum sukar
untuk diganggu dengan jamming, karena sinyal
yang dikirimkan
sangat
kecil
power-nya sehingga
menyerupai noise. Jika
dari
sisi
receiver,
frekuensi
tidak
disesuaikan dengan sisi
transmitter,
maka
sinyal
spread
spectrum hanya
terlihat
seperti
background
noise.
Karena banyak radio
penerima
menerima sinyal spread spectrum sebagai noise, maka radio penerima tersebut tidak
akan
mendemodulasikan sinyal
spread
spectrum.
Hal
ini
mengakibatkan transmisi
data dengan menggunakan spread spectrum menjadi lebih aman.
Teknologi
spread
spectrum
menukarkan efektifitas bandwidth
dengan kehandalan,
kemananan, dan integritas komunikasi. Dengan kata lain, teknologi spread spectrum
menggunakan bandwidth
yang
jauh
lebih
besar
dibandingkan dengan komunikasi
narrowband. Juga, teknologi spread spectrum menghasilkan sinyal yang lebih sukar
dideteksi
dibandingkan dengan
teknologi
narrowband.
Ada
dua
jenis
teknologi
spread spectrum, yaitu frequency hopping dan direct sequence.
a. FREKUENSI HOPPING SPREAD SPECTRUM (FHSS)
Frequency hopping spread spectrum (FHSS) adalah
teknik
spread spectrum
yang
menggunakan kelincahan
frekuensi
untuk
menyebar dalam
lebih dari 83
MHz
(Akin,
2002,
pp 50-55).
Kelincahan frekuensi
mengacu pada kemampuan
radio
untuk
mengubah frekuensi
transmisi
secara
mendadak dalam
jangkauan
bandwidth-nya. FHSS memiliki 22 pola hop yang dapat dipilih. FHSS memiliki
|
|
15
79 channel pada
bandwidth 2.4 GHz. Setiap
channel menempati
bandwidth
sebesar 1 MHz.
Mekanisme
Pada sistem FHSS, carrier yang digunakan akan mengubah frekuensi, atau hop,
yang
mengacu
pada
pseudorandom
sequence.
Sekuens
ini
merupakan daftar
sejumlah
frekuensi
yang
akan
digunakan carrier
untuk
melompat
pada
selang
waktu tertentu, hingga mengulang kembali pola yang serupa. Pengirim data akan
menggunakan hop
sequence
ini
untuk
memilih
frekuensi
transmisinya. Carrier
biasanya akan tetap pada satu frekuensi untuk beberapa saat, yang dikenal
dengan dwell time, kemudian menggunakan sedikit waktu untuk melompat, yang
dikenal
dengan
hop
time.
Pengirim
harus
melakukan
sinkronisasi dengan
penerima
untuk
menentukan format
modulasi
dan
panjang
paket.
Setelah
sinkronisasi, maka pengirim dan penerima akan saling mengetahui pola hopping
(channel)
yang sedang digunakan. Ada dua hal penting yang harus diperhatikan
supaya FHSS dapat berjalan dengan lancar, yaitu:
o
Receiver harus mengetahui pola hopping yang digunakan.
o
Pemancar
harus
menyediakan sinkronisasi
sehingga
penerima
yang
menggunakan pola hopping yang sama dapat mengikuti dan melakukan hop pada
saat yang bersamaan.
Channel
FHSS bekerja dengan menggunakan pola hop yang spesifik yang dikenal dengan
channel.
Sistem spread
spectrum
biasanya
menggunakan
26
pola
hop
standar
dari
FCC.
Beberapa sistem
menggunakan pola
hop
yang
dibuat
sendiri
untuk
menghindarkan interferensi. Walaupun dirancang untuk dapat sebanyak 79
|
|
16
access
point
bekerja bersamaan,
namun semuanya
harus
saling bersinkronisasi
agar tidak saling bertransmisi pada frekuensi yang sama.
Dwell time
Dwell
time
merupakan waktu
dimana
satu
sinyal
carrier
tidak
berpindah
frekuensi. Ketika dwell time ini usai, maka sinyal kembali melompat ke frekuensi
baru dan mulai bertransmisi kembali.
Hop time
Ketika
suatu
sinyal
berpindah frekuensi
maka
akan
terjadi
latency
(delay)
perpindahan
frekuensi.
Pada FHSS, latency
ini
dikenal dengan
hop
time.
Pada
standar 802.11 FHSS memiliki hop time sebesar 300-400 µs. Pada saat terjadinya
hop time ini, transmisi data dihentikan, ketika telah melompat ke frekuensi baru,
barulah transmisi berjalan kembali. Dengan kata lain, semakin besar dwell time,
semakin besar pula throughput yang dihasilkan.
b. DIRECT SEQUENCE SPREAD SPECTRUM (DSSS)
Direct
sequence spread spectrum
(DSSS)
merupakan metode
dimana
pengirim
dan penerima sama-sama menggunakan set frekuensi sebesar 22 MHz yang sama
(Akin,
2002,
pp
55-58).
Karena
menggunakan channel
yang
lebar,
memungkinkan
DSSS
mentransmisikan
data
pada
data
rate
yang
lebih
tinggi
daripada FHSS.
Mekanisme
DSSS mengkombinasikan data sinyal dengan rangkaian pola bit
yang redundan.
Rangkaian pola bit yang redundan
ini dikenal dengan chip, atau chipping code,
atau
processing
gain.
Processing
gain
ini
dapat
menambah kekebalan
sinyal
terhadap interferensi. Batas minimum
processing gain yang baik adalah 10
|
 17
menurut FCC, dan kebanyakan sistem bekerja di bawah 20. IEEE 802.11
working
group telah
mengatur bahwa processing gain
yang dibutuhkan adalah
11. DSSS menggunakan 11-bit
Barker Sequence sebagai processing gain untuk
menyebarkan data
sebelum
ditransmisi.
Setiap
bit
yang
ditransmisi
dimodulasikan dengan 11-bit sequence. Proses ini
menyebarkan energi RF pada
bandwidth yang lebih lebar dari yang dibutuhkan. Penerima kemudian menyusun
kembali sinyal RF tersebut menjadi data semula.
Channel
Channel pada DSSS berbeda dengan channel pada FHSS, dimana channel pada
DSSS
merupakan bandwidth
sebesar 22
MHz.
Pada
DSSS
jarak
antar
channel
ditetapkan sebesar
5
MHz.
Karena
perbedaan
5
MHz
tersebut,
maka
channel
yang tidak saling overlap (1, 6, dan 11; atau 2, dan 7) memiliki jarak renggang 3
MHz.

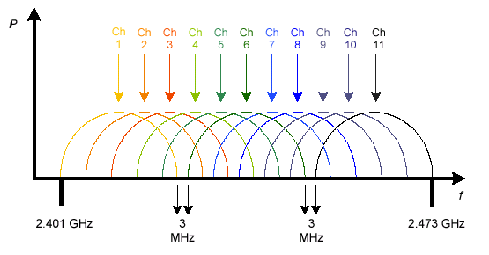

Gambar 2.9 Alokasi channel pada DSSS
|
 18
Karena besar channel
masing-masing
adalah
22
MHz
dan
jarak
antar
channel
adalah 5 MHz,
maka
channel yang
saling tidak overlap
berjarak 5.
Misalnya 1
dengan 6 dan 11 tidak saling ber-overlap, atau 2 dengan 7, atau 3 dengan 8, dst.
Dengan kata lain, dengan menggunakan DSSS, hanya dapat maksimum 3 access
point yang collocation. Yaitu dengan menggunakan channel 1, 6, dan 11.

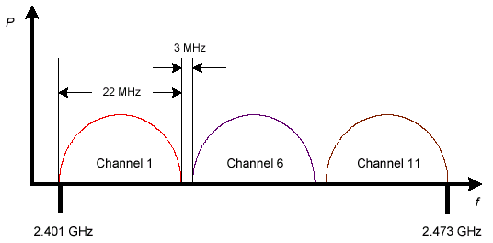

Gambar 2.10 Non-overlapping channel pada DSSS
2.1.1.3 ORTHOGONAL FREQUENCY DIVISION MULTIPLEXING (OFDM)
OFDM
bekerja
dengan
membagi
sebuah
data
carrier
berkecepatan tinggi
ke
dalam beberapa subdata carrier yang lebih lambat yang kemudian ditransmisikan secara
paralel. Setiap data carrier berkecepatan tinggi memiliki bandwidth sebesar 20 MHz dan
terbagi
menjadi
52
subchannel,
dengan
lebar
masing-masing subchannel
300KHz.
OFDM
menggunakan 48
subchannel
untuk
pengiriman
data
dan
sisanya
untuk
error
correction.
|
 19

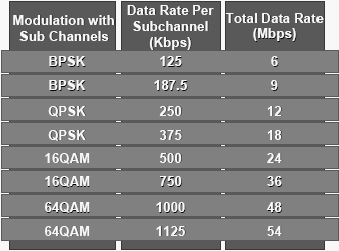

Gambar 2.11 Modulasi OFDM
Setiap
subchannel
OFDM
adalah selebar
300KHz.
Total
data
rate
terendah,
Binary
Phase
Shift
Keying
(BPSK),
digunakan untuk
mengubah data
125Kbps
per
channel
menghasilkan data rate 6Mbps. Menggunakan Quadrature Phase Shift Keying
(QPSK), dengan data 250 Kbps per channel akan menghasilkan
data rate sebesar
12Mbps.
Pada akhirnya data
rate 54Mbps akan
dihasilkan dengan menggunakan 64-
level Qaudrature Amplitude Modulation (64-QAM).
2.1.2
INFRASTRUKTUR
1. ACCESS POINT
Access point memberikan titik akses ke jaringan kepada client (Akin, 2002, pp 72-
75). Access point menerima, menyimpan sementara, dan mentransmisikan data
antar-sesama pengguna jaringan nirkabel dan/atau antara pengguna jaringan nirkabel
dengan
jaringan
kabel
yang
ada.
Access
point
merupakan peralatan
half
duplex
dengan kemampuan setara switch.
|
 20
Access point dapat
berkomunikasi dengan client jaringan
nirkabel, dengan
jaringan
kabel, dan dengan access point
lainnya. Access point dapat dikonfigurasi ke dalam
tiga mode berbeda, yaitu mode root, mode repeater, mode bridge.
Mode root
Mode
root
digunakan ketika
access
point
terhubung ke
jaringan
kabel
melalui
interface
kabel
(biasanya
ethernet)
yang dimilikinya.
Mode
root
merupakan
mode
default yang dimiliki oleh kebanyakan access point. Ketika dalam mode root, access
point dapat berkomunikasi dengan access point
lain
yang juga terhubung ke dalam
satu segmen jaringan kabel. Komunikasi ini dibutuhkan untuk fungsi roaming seperti
reasosiasi, ketika client
bergerak dari
satu access
point
ke access
point
lain. Client
sebuah
access
point
dapat
juga berkomunikasi
dengan
client
access
point
lainnya
melalui jaringan kabel antar kedua access point.

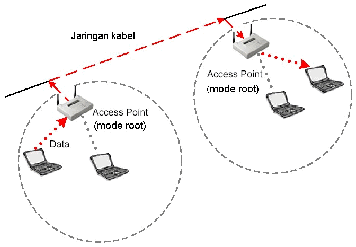

Gambar 2.12 Access point mode root
|
 21
Mode bridge
Dalam
mode bridge,
access
point
berfungsi sama seperti wireless bridge. Wireless
bridge
tidak digunakan
untuk
menghubungkan client
jaringan
nirkabel ke
jaringan
kabel, tetapi menghubungkan dua buah jaringan kabel secara nirkabel.

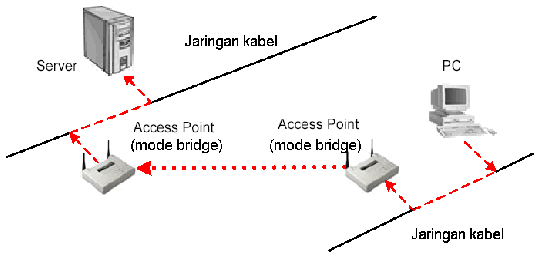

Gambar 2.13 Access point mode bridge
Mode repeater
Dalam
mode
repeater,
access
point
menghubungkan client
jaringan
nirkabel
ke
access point lain yang terhubung ke jaringan kabel. Ketika access point dalam mode
repeater, maka
port Ethernet
akan
dalam
keadaan
disabled. Penggunaan
access
point
dengan
mode
repeater
tidak disarankan karena
sel
antara access
point
root
dengan
access
point
repeater
harus
saling
overlap
minimal
50%.
Sehingga
jarak
yang
dapat
dicapai
access
point
ke
client
menjadi
berkurang
drastis.
Selain
itu,
karena
access
point
repeater
berkomunikasi dengan
access
point
root
dan
client
jaringan nirkabel menggunakan media yang sama (media nirkabel), maka throughput
yang diberikan akan menurun dan akan terjadi latency yang besar.
|
 22

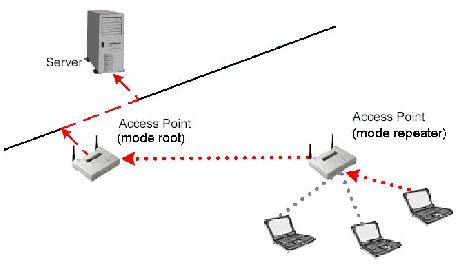

Gambar 2.14 Access point mode repeater
2. ANTENA
Antena
adalah
alat
yang
digunakan
untuk
mentransmisikan dan/atau
menerima
gelombang
radio.
Medan
elektromagnetik
yang
dipancarkan
oleh
antena
disebut
beam atau lobe. Antena bekerja dengan mengubah gelombang terarah (guided wave)
menjadi gelombang freespace
(freespace wave) dan sebaliknya, dengan
tujuan agar
gelombang terarah dapat
merambat pada freespace
dan
gelombang freespace
dapat
ditangkap oleh antena. Karena fungsinya tersebut, antena menjadi bagian yang tidak
terpisahkan dalam transmisi nirkabel.
Directivity adalah
kemampuan
antena
untuk
memfokuskan
energi ke
arah
tertentu
dibandingkan pada
arah
lain.
Pola radiasi antena
digambarkan
sebagai
kuat
relatif
dari medan elektromagnetik yang dipancarkan oleh antena ke segala arah pada jarak
yang
konstan.
Bila
dilihat
dari pola
radiasinya, maka
antena
dibagi
menjadi
dua
macam, yaitu antena omni-directional dan antena directional.
|
 23
a. ANTENNA OMNI-DIRECTIONAL
Antena
omni-directional
meradiasikan energi
360°
secara
merata
berdasarkan
porosnya.
Antena omni-directional
dikenal
juga
sebagai antena dipole.
Antena
dipole meradiasikan energi dalam pola yang tampak seperti kue donat.

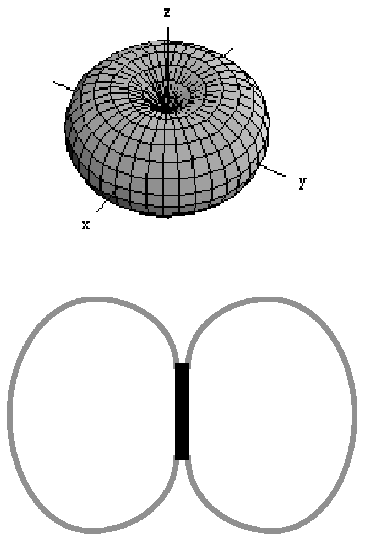

Gambar 2.15 Pola radiasi antena omni-directional
Gambar 2.16 Pola radiasi antena omni-directional dilihat dari samping
Antena omni-directional dengan gain yang besar memberikan coverage
horizontal yang lebih jauh, sedangkan coverage secara vertikal berkurang.
|
 24

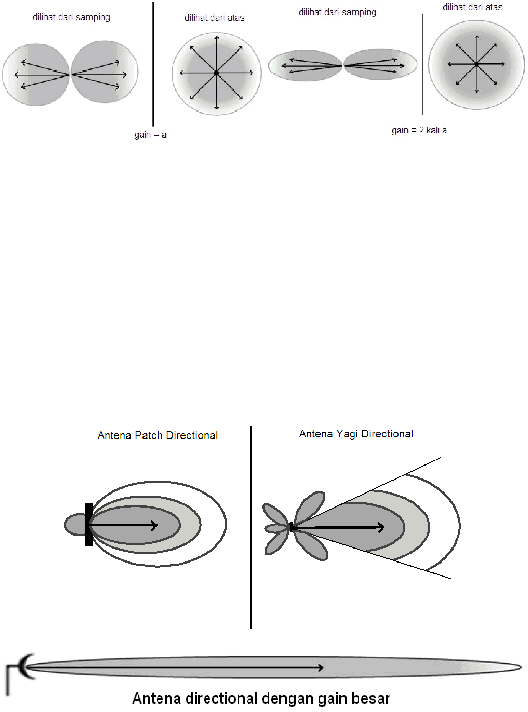

Gambar 2.17 Perbandingan pola radiasi antena omni-directional
Antena omni-directional
digunakan ketika
coverage
di
seluruh bagian
secara
horizontal dibutuhkan.
b. ANTENNA DIRECTIONAL
Antena directional
digunakan
untuk
komunikasi
pont-to-point dengan
wireless
bridging.
Semakin besar
gain
yang
dimiliki
oleh
sebuah
antena
directional,
semakin sempit pula beamwidth-nya.
Gambar 2.18 Pola radiasi antena directional
|
|
25
3. PERALATAN CLIENT
Istilah peralatan client digunakan dalam WLAN mencakup peralatan-peralatan
berikut yang dikenal sebagai client oleh access point:
•
PCMCIA card dan Compact flash card
•
Converter ethernet dan serial
•
Adapter USB
•
Adapter PCI dan ISA
2.1.3
IEEE
Standar
Institute
of
Electrical
and
Electronics
Engineerings
(IEEE)
menggambarkan
tentang pengoperasian WLAN yang menggunakan pita frekuensi 2,4 dan 5 GHz
1. IEEE 802.11a
IEEE 802.11a menspesifikasi penggunaan teknologi OFDM pada
frekuensi 5 GHz
yang beroperasi pada data rate 6, 9, 12, 18, 24, 36, 48, dan 54 Mbps.
2. IEEE 802.11b
Setelah
pengimplementasian 802.11,
DSSS
wireless
LAN
telah
bekerja
pada
kecepatan 11
Mbps.
IEEE 802.11b
menspesifikasikan penggunaan teknologi
DSSS
pada frekuensi 2.4 GHz yang beroperasi pada data rate 1, 2, 5.5, dan 11 Mbps.
3. IEEE 802.11e
Standar ini menspesifikasikan Quality of Service (QoS) untuk jaringan WLAN yang
membutuhkan dukungan QoS. Misalnya :
untuk jaringan WLAN dengan Voice over
Internet Protocol (VoIP).
|
|
26
4. IEEE 802.11f
Standar ini menjelaskan kompabilitas antar access point yang berbeda vendor.
5. IEEE 802.11g
IEEE 802.11g menspesifikasi penggunaan teknologi OFDM pada frekuensi 2.4 GHz
dengan data rate 6, 9, 12, 18, 24, 36, 48, dan 54 Mbps. Standar kompatibel dengan
802.11
b,
untuk
berkomunikasi dengan 802.11 b
maka
modulasinya di
switch
ke
QPSK (Gunawan, 2004, p127).
6. IEEE 802.11h
Standar
ini
menspesifikasikan dynamic
channel
selection
dan
transmission
power
control
untuk jaringan WLAN. Bertujuan
untuk
meminimalkan
interferensi
antara
IEEE 802.11a dengan sistem lain yang beroperasi pada frekuensi 5 GHz.
7. IEEE 802.11i
Spesifikasi keamanan baru
802.11
dimana
terdiri
dari 2
komponen,
yaitu
:
IEEE
802.1x
dan
Robust
Security
Network
(RSN).
Biasa
disebut
sebagai
WPA2.
menggantikan standar keamanan yang lama (IEEE 802.11).
8. IEEE 802.11j
Standar jaringan WLAN yang beroperasi pada frekuensi 4,9 – 5 GHz di Jepang.
9. IEEE 802.11n
Standar WLAN yang akan menyediakan data rate diatas 100 Mbps.
|
 27
2.2
PERANCANGAN WIRELESS LAN
2.2.1
ARSITEKTUR WIRELESS LAN
1. WLAN INDEPENDEN (AD-HOC)
Konfigurasi WLAN
dapat
sederhana
maupun
kompleks. Pada
dasarnya
dua
buah
komputer
yang
memiliki
WLAN
adapter
dapat
membentuk jaringan
independen
kapanpun
ketika
gelombang radio
diantara
keduanya
dapat
saling
menjangkau.
WLAN
yang
seperti
ini
disebut
sebagai
jaringan peer-to-peer.
Jaringan
ini
dapat
dibentuk
kapan saja tanpa memerlukan
administrasi
dan konfigurasi
awal yang
rumit.
Pada
kasus
ini,
setiap
client
memiliki
akses
ke
client
lain,
bukan
kepada
sebuah server pusat.
Gambar 2.19 WLAN ad-hoc
2. WLAN INFRASTRUKTUR
Melalui pemasangan access
point
dapat
memperluas jangkauan dari
jaringan peer-
to-peer, yaitu melipat-duakan jangkauan yang ada. Karena access point terhubung ke
jaringan
kabel,
maka setiap
client
juga
memiliki akses
ke server
seperti akses
ke
client
lain. Setiap
access
point
dapat
mengakomodasi banyak
client, jumlah client
yang dapat diakomodasi oleh sebuah access point sangat bergantung pada teknologi
transmisi
yang
digunakan.
Jumlah
client
yang dapat ditangani
oleh
sebuah
access
point tidak lebih dari 20 sampai 30 client (Gunawan, 2004, p85).
|
 28
Gambar 2.20 WLAN infrastruktur
Access
point
memiliki jangkauan yang
terbatas,
150
meter
untuk
indoor
dan
300
meter
untuk
outdoor.
Pada
area
yang
sangat
luas
seperti
gudang atau
kampus
perguruan tinggi, dibutuhkan pemasangan beberapa access point untuk menjangkau
seluruh
bagian
tersebut.
Pemasangan
access
point
ditentukan
melalui
suatu
proses
yang disebut site survey. Tujuan dari site survey adalah menjangkau seluruh wilayah
akses sehingga client dapat melakukan koneksi secara mobile
tanpa harus terputus.
Kemampuan client untuk berpindah dari satu access point ke access point lain tanpa
kehilangan koneksi disebut roaming. Access point mengatur supaya client berpindah
dari
satu
access
point
ke
access
point
lain
tanpa
menyebabkan client
merasakan
putusnya koneksi.
2.2.2
INTERFERENSI
Ada
beberapa
jenis
interferensi radio
yang
dapat
muncul
selama
pemasangan
WLAN,
diantaranya
interferensi narrowband,
interferensi all-band,
interferensi
akibat
pemakaian channel
yang sama atau channel
yang bersebelahan, dan
interferensi akibat
cuaca (Akin, 2002, pp 253-260).
|
 29
1. NARROWBAND
Interferensi narrowband,
tergantung dari power
transmisi,
lebar pita
frekuensi, dan
tingkat
konsistensinya, dapat
mengganggu transmisi sinyal
radio
yang
dipancarkan
oleh peralatan spread spectrum. Sinyal narrowband mengganggu sebagian kecil dari
pita frekuensi yang digunakan oleh sinyal spread spectrum. Jika sinyal narrowband
berinterferensi dengan
sinyal
spread
spectrum
pada
channel
3,
maka
dengan
memindahkan penggunaan
channel
spread
spectrum
dapat
menghilangkan
interferensi yang terjadi.
2. ALLBAND
Interferensi
all-band
adalah
sinyal
yang
berinterferensi dengan
sinyal
spread
spectrum secara
merata
di
seluruh
pita
frekuensi. Teknologi
seperti
bluetooth atau
sebuah
oven
microwave
biasanya
menyebabkan interferensi
all-band
pada
sinyal
radio 802.11.

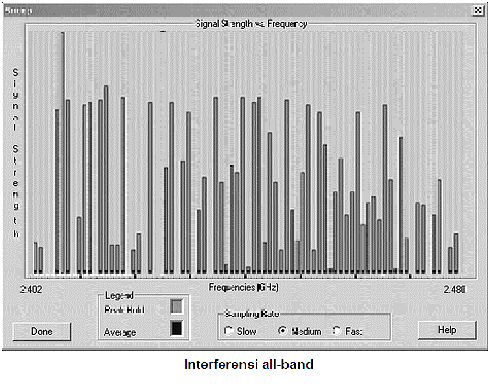

Gambar 2.21 Interferensi all-band
|
 30
Solusi
terbaik
untuk
masalah
interferensi all-band
adalah
dengan
menggunakan
teknologi
yang
penggunaan
spektrum
frekuensinya berbeda
dengan
spektrum
frekuensi
sumber
interferensi. Jika
penggunaan
teknologi
802.11b
mengalami
interferensi all-band,
maka solusinya adalah dengan penggunaan teknologi 802.11a.
Pencarian
sumber
interferensi
all-band
akan
lebih
sulit
dibandingkan dengan
interferensi narrowband.
3. CO-CHANNEL DAN ADJACENT-CHANNEL
Penggunaan channel yang sama (co-channel) maupun berdekatan (adjacent
channel),
misalnya
penggunaan channel
1
dan
2,
dapat
menyebabkan
interferensi
karena pita
frekuensi
yang digunakan saling bertumpukan satu sama
lain
(overlap).
Setiap
channel menggunakan
lebar
pita frekuensi
22 MHz sedangkan
frekuensi
utama setiap channel hanya terpisah 5 MHz.

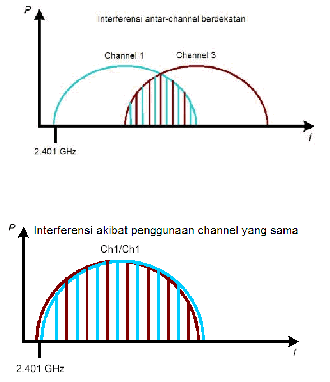

Gambar 2.22 Interferensi adjacent channel
Gambar 2.23 Interferensi co-channel
|
|
31
Interferensi
ini
akan
menyebabkan throughput WLAN
berkurang
jauh.
Hanya
ada
dua
cara
yang
dapat
dilakukan
untuk
memecahkan masalah
ini,
yaitu
dengan
menggunakan channel yang tidak overlap satu sama lain, atau dengan memindahkan
access point sampai sinyal radio keduanya tidak dapat saling berinterferensi.
2.2.3
JANGKAUAN
Ketika
mempertimbangkan peletakan perangkat WLAN,
jangkauan komunikasi
harus
diperhitungkan. Ada
tiga
hal
penting
yang
akan
mempengaruhi
jangkauan
komunikasi dari sebuah link radio,
yaitu: power
transmisi, jenis dan
lokasi antena, dan
lingkungan.
1. POWER TRANSMISI
Power transmisi yang lebih besar akan memiliki jangkauan komunikasi yang lebih
jauh. Sebaliknya dengan menurunkan power transmisi akan memperpendek
jangkauan komunikasi.
2. JENIS DAN LOKASI ANTENA
Penggunaan antena yang memiliki beam-width lebih kecil (antena directional) akan
memperjauh jangkauan sinyal radio, sedangkan penggunaan antena omni-directional
akan menperpendek jangkauan sinyal radio.
3. LINE OF SIGHT (LOS)
Line-of-sight adalah
sebuah
teknologi
dimana
membutuhkan transmitter dan
receiver saling
mengarah dan tidak terhalang oleh suatu apapun.
Hal ini digunakan
untuk menghubungkan dua lokasi yang berjauhan secara wireless.
|
 32
4. FRESNEL ZONE
The
Fresnel
Zone
adalah
area
di
sekitar line-of-sight
gelembong
radio
dimana
menyebar
setelah
keluar dari
antena.
Area
ini
harus bersih
dari
halangan
sekitar
60%,
agar
gelombang
dapat diteruskan
dengan
benar.
Radius
dari Fresnel
Zone
dapat dihitung dengan rumus berikut,
r
=
43.3 x v(d/4f)
dimana
r
adalah radius
dari
Fresnel
Zone
dalam satuan
kaki,
d
adalah
jarak dari
sambungan
yang akan dilakukan dalam satuan mil,
f
adalah
frekuensi
yang
digunakan dalam satuan GHz.

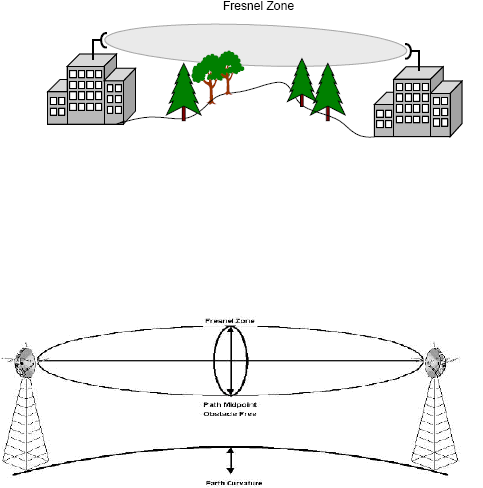

Gambar 2.24 Fresnel Zone
5. LENGKUNGAN BUMI
Disamping
Fresnel
Zone,
lengkungan
bumi
juga
harus
diperhitungkan dalam
mendesain penempatan ketinggian antena.
Gambar 2.25 Lengkungan Bumi
|
 33
Untuk
penentuan
ketinggian
berdasar
Fresnel
Zone
dan
lengkungan bumi
dapat
dilihat pada gambar di bawah.

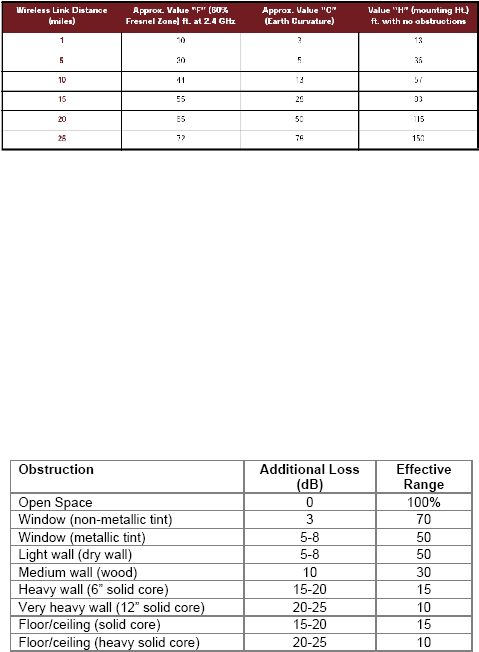

Gambar 2.26 Penentuan Ketinggian Berdasarkan
Fresnel Zone dan Lengkungan Bumi
6. LINGKUNGAN
Lingkungan
yang penuh dengan noise akan memperpendek jangkauan sinyal radio.
Selain itu,
lingkungan yang penuh noise akan mempersulit WLAN membangun link
yang
stabil.
Disamping masalah
noise
halangan
atau
struktur
bangunan juga
berpengaruh pada jaringan wireless. Untuk tiap struktur bangunan yang berbeda dan
seberapa besar melemahnya signal dapat dilihat pada gambar dibawah.
Gambar 2.27 Signal Loss Chart
|
|
34
2.2.4
DESAIN WIRELESS LAN
Menurut Gunawan (2004, pp77-120), perancangan jaringan wireless terbagi
dalam 3 fase :
1. PLANNING
Merencanakan kebutuhan akan jaringan wireless. Menganalisis kebutuhan user
mencakup kebutuhan bandwidth, lokasi atau tempat yang membutuhkan wireless.
Keuntungan
dan
kekurangan wireless yang
harus diperhatikan
yaitu
:
kecepatan
media wireless, biaya, dan mobilitas.
2. DESAINING
Biasa disebut blind desain, merencanakan lokasi-lokasi penempatan access point. Ini
merupakan desain awal dan belum teruji.
Dalam desain harus memperhatikan :
o
Attenuasi (penurunan kekuatan gelombang radio)
o
Sifat-sifat dari radio yang mudah terpengaruh oleh objek di sekitar
o
Interferensi dengan perangkat lain
o
Struktur bangunan
o
Pemilihan antena
o
Jaringan yang sudah ada
3. SITE SURVEYING
Pada fase ini dilakukan pengujian pada tempat atau lokasi untuk pemasangan
jaringan wireless. Pengujian ini berdasar dari desain, mengukur setiap
varibel
yang
ada. Setelah dilakukan pengujian dilakukan revisi jika diperlukan.
|
|
35
Pertimbangan dalam melakukan site survey :
o
Cakupan area
o
Kecepatan atau bandwitdh
2.3 KEAMANAN WIRELESS LAN
Wireless
LAN
khususnya
IEEE
802.11,
berkembang dengan
pesatnya.
Perkembangan
ini menimbulkan masalah dalam hal keamanan. Masalah keamanan
dalam wireless LAN sekarang ini menjadi satu hal yan penting (Prasad, 2005, p95).
2.3.1
ANCAMAN PADA KEAMANAN WIRELESS LAN
Suatu sistem
jaringan digunakan untuk
menghubungkan dan
saling komunikasi
antar
perangkat dalam
jaringan.
Dalam
proses
pengiriman
data
dan
komunikasi
dibutuhkan jaringan
yang
aman.
Ancaman
yang
mungkin
terjadi
dan
tujuan
dari
keamanan di jelaskan di bawah ini (Prasad, 2005, p95).
Menurut Prasad (2005, pp96-97) Ancaman atau serangan dalam keamanan jaringan di
bagi menjadi dua, yaitu :
1. PASIF
Serangan pasif
adalah
suatu
situasi
dimana
intruder
(seseorang yang
melakukan
serangan) tidak melakukan apapun pada jaringan tetapi
ia mengumpulkan informasi
untuk keuntungan pribadi atau untuk
tujuan penyerangan yang
lain. Serangan pasif
dibagi menjadi dua yaitu :
|
|
36
a. Eavesdropping
Ini
merupakan ancaman
yang
umum
terjadi.
Dalam
serangan
ini
intruder
mendengarkan apapun dalam komunikasi di jaringan. Informasi yang didapatkan
bisa berupa session key, atau informasi lain yang cukup penting.
b. Traffic analysis
Serangan
ini
hampir tidak kelihatan. Serangan ini bertujuan untuk mendapatkan
lokasi
dan
identitas
dari
device-
device
atau
orang-orang
yang
berkomunikasi.
Informasi
yang
mungkin
dikumpulkan oleh
intruder
seperti berapa
pesan
yang
telah dikirim, siapa mengirim pesan kepada siapa, berapa sering ia mengirim dan
berapa ukuran dari pesan tersebut.
2. AKTIF
Serangan aktif yaitu ketika intruder melakukan modifikasi pada data, jaringan, atau
traffic dari jaringan. Serangan aktif dibagi menjadi :
a. Masquerade
Serangan
ini
dimana ketika
intruder
yang
masuk
ke
jaringan dianggap sebagai
trusted user
(orang
yang benar). Serangan ini
bisa
dilakukan ketika
intruder
telah mendapatkan data user (authentication data) contohnya data username dan
passwords.
b. Authorization violation
Serangan yang dilakukan oleh intruder atau bahkan oleh user yang ada di
jaringan
itu sendiri dimana
menggunakan
layanan
(services)
atau
sumber
daya
(resources)
walaupun
sebenarnya
ia
dilarang
untuk
menggunakannya. Dalam
kasus
ini
intruder
sama
seperti
masquerading
,
telah
masuk
ke
jaringan dan
memiliki akses
yang seharusnya tidak diijinkan.
Atau pengguna jaringan
yang
|
 37
mencoba
untuk
mengakses yang seharusnya tidak diijinkan. Hal ini
bisa terjadi
karena kurangnya keamanan dari sistem jaringan yang ada.
c. Denial of service (DoS)
Serangan DoS dilakukan untuk mencegah atau menghalangi penggunaan fasilitas
komunikasi normal.
Dalam
kasus
jaringan
wireless
secara
mudah
dilakukan
dengan
membuat
interferensi di
sekitar jaringan yang
akan
diserang. Sabotase
juga
merupakan salah
satu
contoh
serangan
DoS.
Yaitu
dengan
cara
menghancuran sistem jaringan tersebut.
d. Modification atau forgery information
Intruder menciptakan informasi baru atau memodifikasi ataupun menghancurkan
informasi kemudian dikirimkan atas
nama
seorang
pengguna yang
sah.
Atau
seorang intruder yang secara sengaja membuat sebuah pesan menjadi terlambat.
2.3.2
STANDAR KEAMANAN WIRELESS LAN
Keamanan pada wireless LAN terbagi dalam empat standar yaitu WEP, 802.1X,
WPA, WPA2. Standar ini terurut dari yang terlemah, seperti pada gambar dibawah ini.

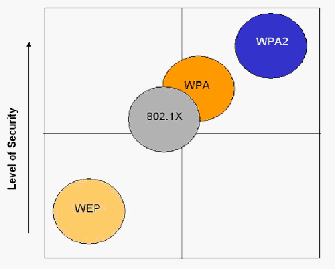

Gambar 2.28 Tingkat Keamanan Wireless LAN
|
|
38
2.3.2.1 WEP
Merupakan teknik keamanan pada wireless dengan cara mengenkripsi data yang
lewat media wireless. Berdasarkan pada standar IEEE 802.11 WEP menggunakan
algoritma enkripsi RC4 dengan 40 bit key. Untuk otentikasinya dapat menggunakan dua
metode :
1. Open Authentication
Open
authentication
adalah
metode otentikasi yang ditetapkan
oleh
IEEE
802.11
sebagai
setting-an
default
pada
wireless
LAN.
Dengan
otentikasi ini,
client
bisa
berasosiasi dengan access point hanya dengan memiliki SSID yang benar. Jika SSID
antara client
maupun
access
point
sudah
sesuai,
maka
client
diperbolehkan
untuk
berasosiasi dengan jaringan wireless LAN.
Dalam
Open
Authentication,
dapat
digunakan
enkripsi
WEP
untuk
mengenkripsi
data
yang
ditransmit
antara
client
dengan access
point.
Enkripsi
dilakukan
hanya
pada saat client sudah dapat berotentikasi dan berasosiasi dengan access point.
Bila WEP key digunakan, client dan access point
harus
mempunyai WEP key
yang
sama. Jika client menggunakan WEP key yang berbeda dengan access point,
maka
data
yang
dikirim
tidak
dapat
dibaca
oleh client
ataupun access point karena data
dienkripsi
dengan WEP key yang berbeda.
Pada WEP dalam
satu paket hanya
segmen data payload saja yang dienkripsi, sedangkan header paket tidak dienkripsi.
Jika
client
tidak
mempergunakan WEP
key
sedangkan
access
point
menggunakan
WEP
key,
client
tetap
dapat
melakukan
asosiasi
ke
dalam
access
point.
Karena
header paket tidak dienkripsi, Client ini tetap memiliki hak akses ke dalam jaringan,
|
|
39
tetapi
tidak
dapat
membaca
isi
paket
yang
dikirim
oleh
access point
karena paket
tersebut telah dienkripsi. Sehingga jika
ingin membaca isi paket
yang dikirim maka
harus mempunyai WEP key yang sama dengan access point untuk dapat mendekripsi
paket tersebut.
2. Shared Key Authentication
Pada Shared Key, access point akan mengirim “challenge” text yang tidak dienkripsi
kepada
client
sebagai
proses otentikasi. Client yang
menerima
harus
mengenkripsi
“challenge” text tersebut lalu mengembalikannya ke access point. Access point akan
membandingkan paket
“challenge”
text
yang
dienkripsi
tersebut
dengan
yang
dimilikinya
sendiri.
Jika
sama
maka
client
diperbolehkan berasosiasi
ke
dalam
jaringan.
Shared Key ini kurang aman jika dibandingkan dengan Open Authentication karena
sangat
mungkin
intruder
untuk
menangkap
kedua
paket
tersebut
(plain
text
dan
chiper
text)
lalu
memprediksi dan
mendapatkan algoritma
enkripsi
serta
kunci
enkripsi yang dipakai.
2.3.2.2 IEEE 802.1X
IEEE
802.1x
atau
Port-based
network
access
control
dirancang untuk
menyediakan otentikasi
pada
layer
yang
lebih
tinggi.
Pada
dasarnya
IEEE
802.1x
memiliki tiga entity :
|
 40
1. Supplicant
Device
(perangkat)
yang
akan bergabung ke
jaringan. Contoh
komputer,
laptop,
PDA, HP.
2. Authenticator
Device
yang
mengontrol akses
dalam
jaringan
wireless
misal
access
point.
Authenticator merupakan titik awal atau pintu masuk bagi device-device
(supplicant) yang akan bergabung ke jaringan.
3. Authentication Server
Device yang membuat keputusan dari otentikasi, contohnya RADIUS Server

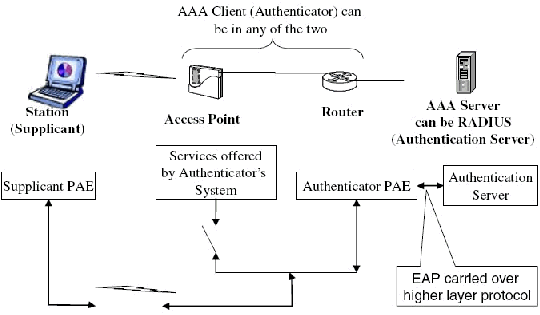

Gambar 2.29 Supplicant, authenticator, dan authentication server
Pada titik dimana supplicant
terhubung ke
jaringan
lewat authenticator disebut
port
access
entity
(PAE).
Karena
ini
maka
disebut
“port-based....”. pada dasarnya
ada
dua
port yang
diatur
oleh
authenticator, yang
pertama port yang
digunakan ketika
|
|
41
supplicant berhubungan dengan authentication server, yang kedua port ketika otentikasi
sukses untuk berhubungan dengan jaringan yang ada.
Protokol
yang
dapat
digunakan
ketika
berkomunikasi dengan
authentication
server
adalah
extensible
authentication
protocol
(EAP).
Dalam banyak
kasus
EAP
digunakan dalam komunikasi antara supplicant dan authenticator. EAP adalah salah satu
bagian dari point-to-point
protocol
(PPP) ketika
EAP
digunakan di
LAN
disebut
EAP
over LAN (EAPOL). Berdasar IEEE 802.11, EAPOL dibagi menjadi :
1. EAPOL-Start yaitu mengindikasikan adanya authenticator.
2. EAPOL-Key adalah
pesan
berupa
key yang dikirimkan
authenticator kepada
supplicant.
3. EAPOL-Packet wadah atau paket
yang digunakan
untuk
mengirim pesan EAP
dalam LAN.
4. EAPOL-Logoff yaitu pesan untuk memutuskan hubungan yang ada.
EAP
Adalah suatu protokol untuk jaringan wireless dimana merupakan perluasan dari metode
otentikasi
Point-To-Point
Protocol
(PPP),
protokol
sering
digunakan ketika
menghubungkan komputer
ke
Internet.
EAP
dapat
mendukung
berbagai
mekanisme
otentikasi, seperti certificates, token card token cards, smart card, one-time passwords,
dan
public key encryption autentication. Berikut beberapa jenis otentikasi dengan EAP:
1. EAP-TLS
Prosedur
EAP-TLS berdasar pada SSL atau TLS. Dalam otentikasi ini dibutuhkan
sertifikat pada sisi client dan sisi server.
Komunikasi antara AP dan RADIUS
dengan enkripsi
menggunakan
AP-RADIUS
key. Pesan otentikasi sukses juga dienkripsi menggunakan sebuah master key dimana
|
 42
hanya
supplicant
yang
terkait
yang
tahu.
Dengan
pengiriman pesan
sukses,
dikirimkan juga session key dari authentication server ke authenticator.
2. PEAP
Dirancang
untuk
menyediakan hybrid
authentication.
Untuk
mengatasi
kesulitan
dengan
mengatur dan
menyusun user
certificate dalam
TLS. PEAP
menggunakan
server
side
PKI
yaitu
dengan
menggunakan sertifikat
untuk
mengidentifikasi
authentication
server dan membentuk tunnel
antara supplicant
dan authentification
server. Proses otentikasi dengan PEAP dapat dilihat pada gambar dibawah

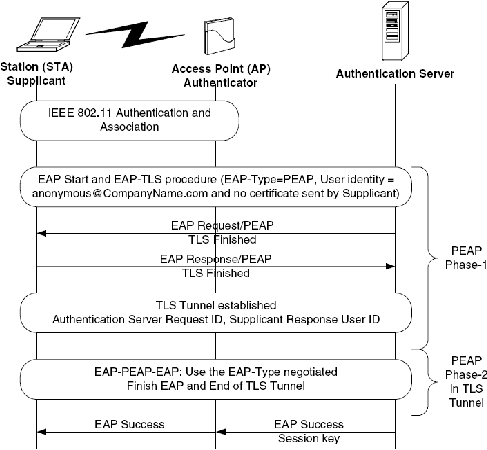

Gambar 2.30 PEAP
|
|
43
2.3.2.3 WPA
Salah satu
latar
belakang
munculnya WPA
ini
adalah
adanya kekurangan dari
WEP
yaitu
dipergunakannya
kunci
enkripsi
yang
statik.
Sehingga
kunci
enkripsi
ini
harus dimasukkan
manual
pada
access point dan
juga
semua
client. Hal
ini
tentu
saja
sangat membuang – buang waktu. Selain itu WEP masih dapat dengan mudah ditembus
oleh
intruder
seperti
:
data
di
udara
yang
terenkripsi dapat
diambil
lalu
didekripsi,
merubah
data
yang
ditransmit,
dan
juga
dalam
WEP
otentikasi
masih
sangat
mudah
untuk ditembus.
WPA
menggunakan skema enkripsi yang lebih baik,
yaitu Temporal Key
Integrity Protocol (TKIP). WPA juga
mengharuskan client
untuk
melakukan otentikasi
menggunakan
metode 802.1X
/
EAP,
jika
otentikasi
berhasil
maka
access
point
akan
memberikan seperangkat kunci enkripsi yang telah di-generate oleh TKIP.
Dalam WPA juga dapat ditambah dengan fungsi IV Key Hashing dan MIC. IV
Key Hashing berguna untuk merubah alur perubahan kunci enkripsi dan MIC (Message
Integrity
Check)
berguna
untuk
melindungi dan
membuang
paket-paket yang
tidak
dikenal sumbernya.
Metode enkripsi TKIP
TKIP standarnya
menggunakan
key
size
128
bit,
tetapi
ada beberapa
access
point yang
mendukung
fasilitas
dengan key size 40
maupun 128 bit. TKIP
ini
secara
dinamik akan meng-generate key yang berbeda-beda lalu didistribusikan ke client. TKIP
menggunakan metodologi
key
hierarchy
dan
key
management
dalam
meng-generate
kunci enkripsi untuk mempersulit intruder dalam memprediksi kunci enkripsi.
|
|
44
Dalam hal ini, TKIP bekerja sama dengan 802.1X /EAP. Setelah authentication
server
menerima otentikasi
dari
client,
authentication
server
ini
lalu
meng-generate
sepasang kunci master (pair-wise key). TKIP lalu mendistribusikannya kepada client dan
access point dan
membuat key hierarchy dan management system menggunakan kunci
master
untuk secara
dinamik
meng-generate
kunci
enkripsi
yang
unik. Kunci
enkripsi
ini yang dipakai mengenkripsi setiap paket data yang ditransmit dalam jaringan wireless
selama client
session berlangsung.
TKIP key hierarchy
sanggup
menghasilkan sekitar
500 milyar kombinasi kunci yang dapat dipakai untuk mengenkripsi paket data.
WPA dengan PSK (Pre Shared Key)
Dengan
PSK,
WPA
tidak
menggunakan TKIP
sebagai
peng-generate
kunci
enkripsi,
melainkan telah
ditentukan sebelumnya
beberapa
kunci
statik
yang
akan
digunakan secara
acak oleh access
point sebagai kunci enkripsi. Kunci
statik ini
harus
didefinisi pada client juga dan harus sama dengan yang ada pada access point.
Metode Otentikasi dalam WPA
WPA menggunakan otentikasi 802.1X dengan salah satu dari tipe EAP yang ada
sekarang ini. 802.1X adalah otentikasi
dengan
metode port-based
network
access
control untuk jaringan wired dan juga jaringan wireless.
2.3.2.4 WPA2
Seperti yang dapat disimpulkan ketika dilihat dari
namanya, WPA2 adalah versi
kedua dan
terbaru dari
WPA.
Enkripsi
TKIP, otentikasi 802.1X/EAP dan PSK
yang
merupakan
fitur
dalam
WPA
dimasukkan juga
kedalam
WPA2.
Yang
membedakan
antara
keduanya
adalah
metode
enkripsinya.
Dimana
WPA
menggunakan RC4,
sedangkan
WPA2
menggunakan
Advanced
Encryption
Standard
(AES).
Metode
|
|
45
enkripsi AES ini diyakini lebih kuat dan aman dibanding dengan RC4. Metode AES ini
dapat mempergunakan key sizes 128, 192 ataupun 256 bits.
2.3.3
GOAL
Ada beberapa hal yang menjadi tujuan dalam keamanan jaringan (security
requirement) yaitu (Prasad, 2005, p95) :
2.3.3.1 AUTHENTICATION
Meyakinkan bahwa komunikasi yang terjadi adalah benar. Dalam contoh seperti
komunikasi
antara
terminal
dan
host.
Pertama
ketika
koneksi
di
inisialisasi service
mengecek apakah dua entity ini sah. Yang kedua service harus meyakinkan kalau dalam
koneksi ini tidak ada yang menyusup.
2.3.3.2 CONFIDENTIALITY
Memproteksi data
yang
lewat pada
jaringan dari orang-orang
yang tidak
diijinkan.
Untuk
memenuhi
hal
ini dapat
dilakukan
dengan
membuat
enkripsi
selama
pengiriman data.
Tetapi
dalam
serangan
aktif, enkripsi
mungkin
saja
bisa di
tembus
dengan
men-decrypt
data
tersebut.
Intruder
ini
harus
mempunyai kemampuan
matematika
ataupun
cryptographer
yang
cukup
baik,
dengan
mengunakan
komputer
yang
cukup
kuat,
dan
punya banyak
waktu.
Confidentiality
utamanya
untuk
menjaga
dari serangan pasif.
2.3.3.3 INTEGRITY
Mencegah
orang-orang tidak
berwenang
untuk
mengubah
data.
Hanya
orang
tertentu
yang
mempunyai kewenangan
ini
yang
dapat
mengubah data.
Perubahan ini
|
|
46
mencakup perubahan status, penghapusan, pembuatan, penundaan dari pesan yang
dikirimkan
2.3.3.4 ACCESS CONTROL
Dalam
konteks
keamanan
jaringan,
access
control
adalah
kemampuan untuk
membatasi
dan
mengendalikan akses
kepada
sistem,
jaringan,
dan
aplikasi.
Walau
authentication
terpisah
namun
access
control
sering
digabungkan dengan
authentication. Pertama user akan ter-authenticate kemudian server memberikan aturan-
aturan tentang hak aksesnya.
|
