28

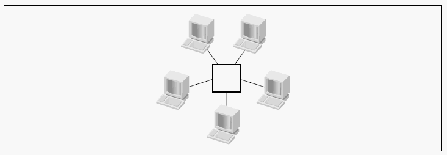

Gambar 2.7 Topologi Star
Dimana Hub atau Switch berfungsi untuk menerima sinyal –
sinyal dari suatu komputer dan meneruskannya ke komputer lain.
Untuk Hub sedikit berbeda karena sinyal yang diterima akan
diteruskan ke semua komputer yang berhubungan dengan Hub.
Jaringan dengan topologi Star lebih mahal dan sulit
dipasang karena setiap komputer harus dihubungkan ke suatu Hub
atau switch, pemasangan kabel terutama untuk jumlah pemakai
yang besar sangat sulit dan sebaiknya
dilakukan
oleh
seorang
ahli.
Oleh
karena masing
–
masing
komputer
memiliki
kabel
sendiri,
mencari kesalahan jaringan lebih mudah.
2.1.4.3 Topologi Ring
Jaringan
dengan
Topologi
ring
ini
mirip
dengan
topologi
bus
hanya ujung –
ujungnya saling berhubungan membentuk suatu
lingkaran.
Topologi ring
ini
diperkenalkan
oleh
perusahaan
IBM
untuk mendukung protokol Token Ring yang diciptakan oleh IBM.
 |
