BAB 2

LANDASAN TEORI

2.1 Jaringan Komputer dan Protokol Komunikasi

Tujuan dari komunikasi data adalah untuk bertukar informasi antara dua pihak

(Stallings,2004,p4). Informasi adalah arti yang dimiliki data sebagai akibat

dari

persetujuan yang diterapkan pada data tersebut, sedangkan data merupakan representasi

dari fakta-fakta, konsep-konsep, atau instruksi-instruksi dengan suatu cara formal

yang

sesuai untuk komunikasi,

interpretasi, atau pemrosesan oleh

manusia atau secara

otomatis (American National Standards Institute).

Jaringan komunikasi merupakan kumpulan dari alat-alat yang ingin

berkomunikasi. Kemungkinan-kemungkinan yang terjadi adalah (Stallings,2004, p9):

Bila perangkat-perangkatnya saling terpisah jauh.

Terdapat serangkaian perangkat, masing-masing membutuhkan jaringan

untuk menghubungkan satu sama lain pada waktu yang berbeda-beda.

Jaringan komputer adalah kumpulan komputer-komputer yang saling

terinterkoneksi dengan sebuah jaringan komunikasi (Stallings,2004,p9).

2.1.1 Protokol Komunikasi dan Fungsi dari Protokol

Dua pihak

yang berkomunikasi

harus

memiliki persetujuan dalam hal

apa

yang

dikomunikasikan, cara berkomunikasi, kapan berkomunikasi.

Persetujuan

ini

disebut

dengan

protokol.

Definisi

protokol

menurut Stallings

(2004,p12)

adalah

sekumpulan

aturan-aturan yang mengatur pertukaran data antara dua entitas.

Elemen-elemen kunci suatu protokol terdiri dari (Stallings,2004,p13) :

Sintaks: meliputi hal-hal seperti format data dan tinggi rendah sinyal.

Semantik:

meliputi

informasi

kontrol

untuk

koordinasi

dan

penanganan kesalahan (error handling).

Timing: meliputi penyesuaian kecepatan dan pengurutan.

a. OSI Model

Open

Systems

Interconnection

(OSI)

model

dikembangkan

oleh International

Organization for Standardization (ISO) sebagai model untuk arsitektur komunikasi

komputer,

serta sebagai

kerangka kerja

bagi

pengembangan standar-standar

protokol.

(Stallings,2004,p21)

OSI memiliki 7 layer, yaitu:

1. Physical Layer

Physical layer mencakup physical interface yang ada diantara perangkat

komunikasi dan aturan bagaimana bit-bit data melewati satu titik ke titik lain.

2. Data Link Layer

Data

link

layer mengupayakan agar link fisik dapat bekerja dengan baik

dan menyediakan fungsi untuk mengaktifkan, mempertahankan, dan

menonaktifkan link.

3. Network Layer

Network layer menyediakan transfer informasi antar end systems melalui

beberapa jaringan komunikasi. Pada layer ini, sistem komputer berdialog dengan

jaringan untuk menentukan alamat tujuan dan meminta fasilitas jaringan tertentu,

seperti prioritas.

4. Transport Layer

Transport

layer

menyediakan mekanisme

yang

baik

untuk

pertukaran

data antar proses pada sistem

yang berbeda. Transport layer

memastikan data

unit

yang

dikirimkan

bebas

dari error,

terurut,

tanpa

kehilangan

atau

penggandaan.

5. Session Layer

Layer ini menyediakan mekanisme untuk mengontrol dialog diantara

aplikasi pada end system. Servis-servis kunci yang disediakan oleh session layer

adalah dialogue discipline, grouping, dan recovery.

6. Presentation Layer

Presentation layer

menentukan

format

data

yang

dipindahkan

diantara

aplikasi dan menawarkan layanan transformasi data kepada program-program

aplikasi.

7. Application Layer

Application

layer

menyediakan

cara

bagi

program aplikasi

untuk

mengakses OSI environment.

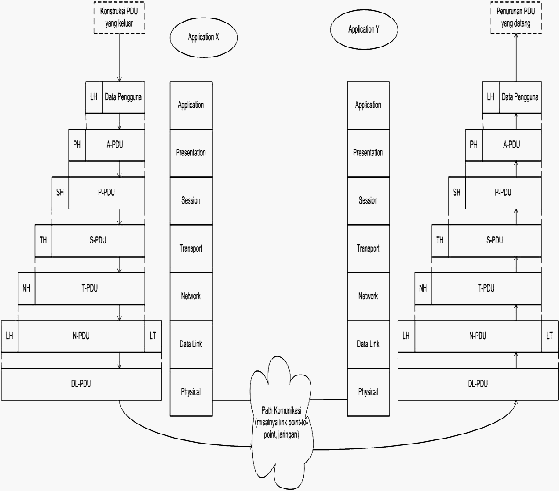

Gambar 2.1 Lingkungan OSI

b. TCP/ IP Protocol Suite

TCP/IP (Transmission Control Protocol/ Internet Protocol) merupakan hasil dari

pengembangan

dan

riset

protokol

yang

dilakukan

atas

jaringan paket-switched

eksperimental

(experimental

packet-switched

network), ARPANET, dan didanai oleh

DARPA (Defense Advanced Research Project Agency), dan secara umum dikenal

sebagai TCP/IP protocol suite. Protocol suite ini terdiri atas sekumpulan protokol dalam

jumlah besar yang dijadikan sebagai standar internet. (Stallings,2004,p13)

Tidak ada model protokol TCP/IP resmi sebagaimana yang ada dalam OSI.

Protokol TCP/IP terbagi atas layer-layer, yaitu:

•

Application layer

menyediakan komunikasi diantara proses atau aplikasi pada

host-host terpisah. Contoh: SMTP, POP3, Telnet, HTTP, dan lainnya.

•

End-to-end atau transport layer: menyediakan layanan transfer data end-to-end.

Transport layer menyembunyikan detil-detil jaringan dari application layer.

Contoh: TCP dan UDP.

•

Internet layer:

Berkaitan dengan routing data dari sumber ke host tujuan

melewati satu jaringan atau lebih yang dihubungkan melalui router. Contoh: IP,

ICMP.

•

Network access

layer:

Berkaitan dengan

logical

interface diantara

end

system

dan jaringan.

•

Physical

layer:

Menentukan

karakteristik-karakteristik

media

transmisi,

signal

rate dan signal encoding scheme.

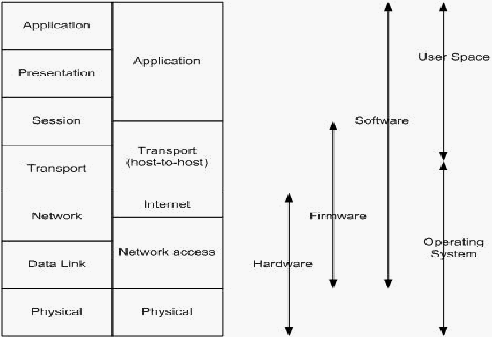

Gambar 2.2 Perbandingan arsitektur Protokol OSI dan TCP/IP

2.2 Object Oriented Analysis and Design (OOAD) dan Unified Modelling Language

(UML)

Object-oriented analysis adalah pendekatan

yang digunakan

untuk

mempelajari

objek-objek

yang ada agar diketahui bila dapat digunakan ulang atau diadaptasi untuk

penggunaan baru. Objek-objek baru ataupun yang telah dimodifikasi dapat

dikombinasikan dengan

objek-objek yang telah ada agar dapat berguna bagi

aplikasi

perhitungan bisnis. (Whitten et al, 2004, p430).

Konsep-konsep dasar dalam OOAD, yaitu:

Objek (object) adalah “benda”, secara fisik atau konseptual, yang dapat kita temui di

sekeliling kita.

Sebuah

objek

memiliki

keadaan

sesaat

(state)

dan

perilaku

(behaviour). State dinyatakan dengan nilai dari atribut (attribute) objeknya.

Behaviour

dari

sebuah objek

dicerminkan oleh

interface, service,

dan method

dari

objek tersebut.

Attribute adalah nilai internal suatu objek yang mencerminkan antara lain

karakteristik objek, kondisi sesaat, koneksi dengan objek lain, dan identitas.

Interface adalah pintu ruang untuk mengakses service objek.

Service adalah fungsi yang bisa diemban objek.

Method adalah

mekanisme

internal objek yang mencerminkan perilaku (behaviour)

objek tersebut.

Kelas (class) adalah definisi umum (pola, template atau cetak biru) untuk himpunan

objek sejenis. Kelas adalah abstraksi dari entitas dalam dunia nyata.

Menurut

pendapat

Booch et al (1998),UML (Unified Modelling Language)

merupakan suatu bahasa pemodelan yang dapat digunakan untuk visualisasi,

mengkonstruksi, dan mendokumentasi artifact yang ada dalam piranti lunak.

Tujuan utama UML diantaranya untuk

Memberikan

model

yang

siap

pakai, bahasa pemodelan

visual

yang

ekspresif untuk mengembangkan dan saling menukar model dengan

mudah dan dimengerti secara umum.

Memberikan bahasa pemodelan yang bebas dari berbagai bahasa

pemrograman dan proses rekayasa.

Menyatukan praktek-praktek terbaik yang terdapat dalam pemodelan.

Untuk

membuat

suatu

model,

beberapa diagram

grafis

UML

yang

dapat

digunakan

adalah sebagai berikut:

1. Use case diagram

Use case diagram adalah pusat dari pemodelan perilaku sebuah sistem,

subsistem

atau sebuah class. Setiap use case diagram

menunjukkan use cases

dan actors maupun hubungan yang dimilikinya. (Booch et al,1998,p233)

Use

case

diagram

sangat

penting

dalam visualisasi,

spesifikasi

dan

mendokumentasi perilaku sebuah elemen.

Use

case diagram

membuat sistem-

sistem, subsistem-subsistem, dan

class-class menjadi dapat dimengerti dan

dipahami dengan menampilkan pandangan bagaimana suatu elemen digunakan

pada konteksnya. (Booch et al,1998,p233)

Buy Items

Gambar 2.3. Contoh Use Case

Customer

Gambar 2.4. Contoh Actor

Use case diagram terdiri dari:

Use case

Actor

Hubungan (relationship) antara use case dengan actor. Actor dan use

case berkomunikasi atau mempunyai relasi jika ada pertukaran

informasi antara mereka.

Pengaturan use cases dapat dilakukan dengan menjelaskan hubungan

generalization, include dan extend yang ada

di dalamnya (Booch et al,

1998,p105).

Generalization pada

uses

cases

mirip

dengan

yang

ada pada

classes.

Yang berarti child use case mewarisi perilaku dan arti yang dimiliki oleh parent

use case; child use case dapat

menambah perilaku atau

memiliki overidde dari

perilaku parent use case. (Booch et al, 1998,p227)

Hubungan include

antar

use cases berarti sebuah use case dasar

secara

eksplisit

menyertakan perilaku kepada use case lain yang terdapat pada

lokasi

yang telah dispesifikasikan. Sebuah included use case tidak pernah berdiri

sendiri, melainkan merupakan sebuah bagian dari beberapa use case dasar yang

lebih besar yang menyertakannya. (Booch et al, 1998,p227)

Hubungan extend antar uses cases berarti use case dasar secara

implisit

menyertakan

perilaku

kepada use

case

lain

pada

suatu

lokasi

yang

telah

dispesifikasikan

secara tidak

langsung dengan melakukan extend use case. Use

case

dasar

dapat

berdiri

sendiri,

namun pada

kondisi

tertentu,

perilaku

yang

dimilikinya mungkin di extend dengan perilaku yang dimiliki oleh use case lain.

(Booch et al, 1998,p228)

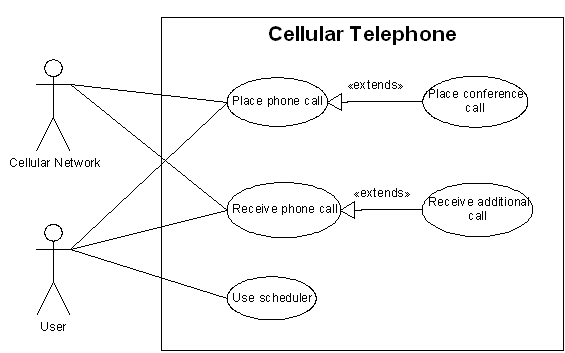

Gambar 2.5 Use-case diagram

(Booch et al, 1998,p234)

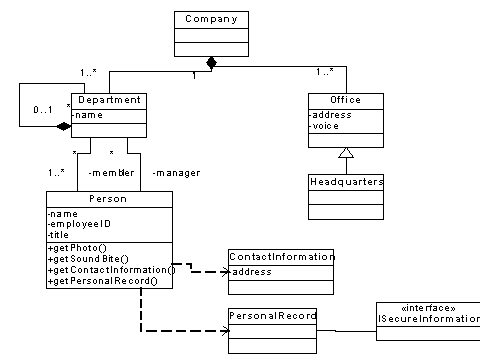

2. Class diagram

Menurut pendapat Booch et al (1998,p105), class diagram menunjukkan

sekumpulan kelas-kelas, interface serta kolaborasi dan hubungan antar mereka.

Class diagram biasanya terdiri dari (Booch et al, 1998,p105):

Classes.

Class adalah deskripsi dari sekelompok objek yang memiliki

atribut (attribute), operasi (operation), hubungan (relationship) dan

semantik (semantic) yang sama (Booch et al, 1998, p49).

Interfaces.

Inteface adalah sekumpulan operasi yang digunakan untuk

menjelaskan

service

yang

dimiliki

oleh

sebuah

class atau sebuah

komponen. (Booch et al, 1998, p155)

Collaborations.

Collaborations digunakan untuk menjelaskan realisasi dari suatu

use

case dan

operasi-operasi,

dan

untuk

memodelkan

mekanisme

arsitektur dari sistem yang ada. (Booch et al, 1998, p369)

Dependency, generalization, dan association relationship.

Dependency adalah menggunakan hubungan suatu state yang bila

salah satu spesifikasinya mengalami perubahan, akan mempengaruhi hal

lain yang menggunakannya. (Booch et al, 1998, p63)

Generalization adalah

hubungan antara suatu hal

umum (disebut

dengan

superclass

atau parent) dengan

hal

yang

lebih

spesifik

(disebut

subclass atau child). (Booch et al, 1998, p64)

Association

adalah

hubungan

struktural yang

menjelaskan

suatu

objek dari suatu hal berhubungan dengan objek dari hal lain. (Booch et al,

1998, p65)

Ada 4 atribut yang dapat dimiliki oleh associations, yaitu: (Booch et al,

1998, p65)

•

Name: Sebuah

association

dapat

memiliki

nama,

dan

nama

dapat

dijabarkan sesuai dengan hubungan yang dimiliki.

•

Role: Setiap

class

memiliki peranan yang

dimainkan

dalam

suatu

hubungan.

•

Multiplicity:

Menjelaskan

seberapa banyak

objek

yang

terhubung

melalui instance dari suatu associations. Macam-macam multiplicity

tepat satu (1), nol sampai satu (0..1), banyak (0..*), satu atau lebih

(1..*).

•

Aggregation: Menunjukkan suatu objek yang

lebih besar

memiliki

objek

lain

sebagai

bagiannya. Aggregation

dilambangkan

dengan

association yang diujungnya terdapat lambang berlian.

Gambar 2.6 Class diagram (Booch et al,1998,p106)

3. Statechart diagram

Statechart diagram

menunjukkan

mekanisme

state,

menekankan

pada

aliran kontrol dari suatu state ke state yang

lain. Mekanisme

state adalah suatu

perilaku yang akan menjelaskan urutan suatu state dari objek berpindah selama

masa hidupnya (lifetime) sebagai respon dari suatu event, bersama respon

terhadap

event

tersebut.

Sebuah

state

adalah

kondisi

atau

situasi

hidup

suatu

objek selama memenuhi suatu kondisi, melakukan kegiatan, atau menunggu

terjadinya suatu event. Suatu event adalah spesifikasi dari kejadian penting yang

terjadi

pada

suatu

satuan

ruang

dan

waktu. Dalam konteks

mekanisme

state,

sebuah event adalah kejadian yang akan memicu terjadinya transisi state.

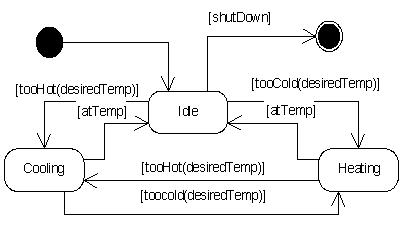

Gambar 2.7 Statechart diagram (Booch et al, 1998, p289)

2.3 Objek-objek yang Berperan dalam Pengiriman Email

Dalam pengiriman email, terdapat objek-objek

yang memiliki peranan penting.

Objek-objek itu meliputi Mail Transfer Agent (MTA) dan Mail User Agent (MUA).

a. Mail Transfer Agent (MTA)

MTA

adalah

sebuah

aplikasi

atau

software agent

yang

berfungsi

untuk

mengirimkan

pesan

atau email

dari

satu

komputer

lain

(htt p ://en.wikipedia.o rg/wiki/M a il _t r ans f er_agent). MTA

menerima pesan dari Mail

User Agent (MUA) atau dari MTA lain, kemudian mengirimkannya pada MTA lain atau

secara langsung pada MUA. (http://www.c s .co n cordia.ca/help/faq/h m ail.ht m l ).

b. Mail User Agent (MUA)

MUA adalah sebuah aplikasi atau software agent yang berfungsi untuk membaca

email,

membuat email,

dan

mengirimkannya

pada

MTA

(htt p ://en.wikipedia.o rg/wiki/M a il_u ser_ag e nt).

MUA biasanya merupakan sumber

(source)

atau

tujuan

(target)

daripada email.

Sebagai

sumber,

MUA

bertugas

mengumpulkan email yang akan dikirimkan oleh user, kemudian menyerahkannya pada

MTA(Mail Transfer Agent). Sebagai tujuan, MUA berperan sebagai tempat pengiriman

terakhir dari email (Klensin, 2001, RFC 2821).

2.4 Protokol-protokol dalam Pengiriman Email

Dalam pengiriman

dibutuhkan

suatu

protokol

yang

dapat

mengatur

bagaimana

komunikasi

antara

objek-objek

yang

berperan

dalam pengiriman

email.

Protokol SMTP digunakan

untuk

mengirimkan email dari MTA ke MTA

lain atau ke

MUA. Dalam prosesnya, protokol

SMTP

menggunakan

bantuan

DNS

untuk

mengirimkan

sampai

tempat

tujuan. Protokol POP3 digunakan oleh

client

(MUA) untuk meminta server (MTA) mengirimkan email padanya (di-download).

2.4.1 Simple Mail Transfer Protocol (SMTP) dan perintah-perintah SMTP

SMTP adalah standar protokol dalam pengiriman email antar host pada protokol

TCP/IP. (Stallings, 2004, p697)

Tujuan utama

dari SMTP adalah untuk mengirimkan email secara reliabel dan

efisien. SMTP tidak tergantung suatu sistem transmisi tertentu dan hanya membutuhkan

suatu saluran data

yang reliabel. Biasanya SMTP

menggunakan TCP sebagai protokol

transportnya. (Klensin, 2001, RFC 2821).

Salah satu fitur penting SMTP adalah kemampuannya untuk mengirimkan email

melewati

jaringan-jaringan,

yang

biasa

disebut

“SMTP mail

relaying”.

Menggunakan

SMTP,

sebuah

proses

dapat

mengirimkan

email pada

proses

lain

pada

jaringan

yang

sama atau jaringan yang berbeda melalui sebuah relay atau gateway yang dapat diakses

dari jaringan tersebut. Dengan cara ini, sebuah email mungkin melewati sejumlah relay

atau

gateway

penghubung dalam perjalanannya

dari pengirim

menuju

penerima.

(Klensin, 2001, RFC 2821)

User

File

System

SMTP

Client

SMTP

Command /

Replies

SMTP

Server

File

System

Gambar 2.8 SMTP

(Klensin, 2001, RFC 2821)

Ketika sebuah SMTP client

mempunyai pesan

untuk dikirimkan, ia akan

membuat sebuah saluran transmisi dua arah dengan sebuah SMTP server.

Tugas dari

sebuah SMTP client adalah untuk mentransfer email pada satu atau lebih SMTP server

atau melaporkan bila terjadi kegagalan. (Klensin, 2001, RFC 2821).

Sebuah SMTP client

dapat

mengetahui

alamat

dari SMTP server

yang

sesuai

dengan

cara

melakukan

resolving terhadap nama

domain

tujuan walaupun

tujuan

itu

adalah Mail exchanger penyambung atau host tujuan terakhir.

Sebuah SMTP server dapat berupa tujuan

terakhir atau relay penyambung

(ini

dapat

berperan

menjadi

SMTP client

setelah

menerima

pesan)

atau

gateway

(akan

mengirimkan pesan lebih jauh dengan menggunakan protokol selain SMTP). Perintah

SMTP

(SMTP

command)

dihasilkan

oleh

SMTP client

dan

dikirimkan

pada

SMTP

server. Balasan SMTP

(SMTP replies)

dikirim

dari

SMTP server

pada SMTP client

sebagai tanggapan terhadap perintah-perintah tersebut. (Klensin, 2001, RFC 2821).

Ketika saluran transmisi telah dibuat dan handshaking awal telah selesai, SMTP

client biasanya

memulai transaksi email. Transaksi tersebut biasanya terdiri dari

urutan

perintah

untuk

menentukan

pengirim

dan

tujuan dari

dan perintah

untuk

pengiriman

isi

pesan (termasuk

header

atau

struktur

lain).

Ketika

pesan

yang

sama

dikirim pada

penerima

yang

lebih

dari

satu,

protokol

ini

menganjurkan

agar

hanya

mengirim

satu salinan data

untuk semua penerima bila

tujuannya sama (berada dalam

satu domain)

Server menanggapi setiap perintah dengan balasan. Balasan dapat menandakan

bahwa

perintah

diterima, perintah kurang

lengkap,

atau

ada

kesalahan sementara atau

permanen.

SMTP mempunyai mekanisme pengiriman email sebagai berikut : bila pengirim

dan penerima

berada pada satu transport service yang sama (jaringan yang sama),

pengiriman dilakukan secara

langsung. Bila pengirim dan penerima berada pada

transport service

yang berbeda (jaringan yang berbeda), maka pengiriman akan

melibatkan satu atau lebih SMTP server penyambung. SMTP server penyambung yang

berperan sebagai SMTP relay atau gateway ini biasanya dipilih melalui mekanisme Mail

eXchanger (MX) dari Domain Name Service (DNS).

Relay dan Gateway

Menurut Klensin, 2001,

RFC 2821,

sebuah

sistem relay

SMTP

(biasa disebut

“relay” saja) menerima email dari SMTP client dan mengirimkannya tanpa

memodifikasi data selain menambah informasi pencatatan jejak, pada SMTP server lain

untuk direlay lebih jauh atau untuk pengiriman.

Menurut Klensin, 2001, RFC 2821, sebuah sistem gateway SMTP (biasa disebut

”gateway” saja)

menerima

dari

client dari suatu lingkungan

transport dan

mengirimkannya pada server dari suatu lingkungan transport yang berbeda.

Perbedaan dalam protokol atau semantik pesan antara lingkungan transport dari

kedua

sisi

gateway

memungkinkan gateway melakukan transformasi

pada pesan

yang

tidak diperbolehkan pada sistem relay SMTP. (Klensin, 2001, RFC 2821).

Prosedur SMTP

SMTP

memiliki

beberapa

prosedur

berikut

untuk

mengirimkan email,

yaitu

inisiasi sesi (session initiation), inisiasi oleh client (client initiation), transaksi mail (mail

transaction), meneruskan

mail

(forwarding

mail),

memeriksa

nama

mailbox (verifying

mailbox names), expanding mailing lists, dan pembukaan dan penutupan pertukaran

(opening and closing exchanges). (Klensin, 2001, RFC 2821)

•

Inisisasi Sesi (Session Initiation)

Sebuah sesi SMTP dibuat ketika client melakukan koneksi pada server dan

server merespon

dengan

pesan pembuka. SMTP server dapat

memberikan identifikasi

mengenai

software

dan

informasi

versi dalam

pesan pembuka. (Klensin,

2001, RFC

2821)

•

Inisiasi oleh Client (Client Initiation)

Setelah server

telah

mengirim pesan

pembuka

dan

client telah

menerimanya,

biasanya

client

mengirimkan perintah

EHLO pada server

untuk memberitahu identitas

client. Penggunaan EHLO

menandakan bahwa client dapat

memproses tambahan

layanan

(service

extensions)

dan

meminta

pada

server untuk

menyediakan daftar

tambahan yang didukung. SMTP server atau client yang tidak mendukung EHLO, dapat

menggunakan perintah HELO untuk melakukan inisiasi. (Klensin, 2001, RFC 2821).

•

Transaksi Mail (Mail Transactions)

Ada tiga langkah dalam melakukan transaksi mail SMTP. Transaksi dimulai

dengan

perintah

MAIL

yang

mengidentifikasi pengirim. Lalu

dilanjutkan

dengan satu

atau

lebih

perintah

RCPT

untuk

memberikan informasi

mengenai

penerima

(tujuan).

Kemudian perintah DATA digunakan untuk

memulai pengiriman

isi email dan diakhiri

dengan

indikator akhir email (end of mail). Setelah itu transaksi mail selesai dan data

siap dikirim (Klensin, 2001, RFC 2821).

•

Meneruskan Mail (Forwarding Mail)

Meneruskan

mail (forwarding) biasanya dibutuhkan untuk menggabungkan atau

menyederhanakan

alamat

dalam

sebuah perusahaan

atau kadang-kadang

dipakai

untuk

membuat

alamat

yang

menyambungkan alamat

lama

seseorang. Dalam

implementasi,

SMTP server dapat memilih untuk memberitahukan client mengenai perubahan alamat,

atau diam-diam meneruskan email ke alamat yang baru. (Klensin, 2001, RFC 2821)

•

Memeriksa nama mailbox (Verifying Mailbox Name)

SMTP

mempunyai

perintah

untuk

memeriksa

nama

mailbox

atau

nama

user

yang terdaftar pada SMTP server tersebut, yaitu VRFY. Jika nama mailbox atau nama

user yang diberikan terdaftar pada server, maka server akan mengirimkan balasan

berupa nama lengkap dari user dan nama mailbox nya. (Klensin, 2001, RFC 2821)

•

Mendapatkan daftar anggota milis(Expanding Mailing List)

Untuk mendapatkan isi (daftar anggota) dari sebuah milis (Mailing List), SMTP

menggunakan

perintah

EXPN.

Jika

nama

milis

tersebut valid,

maka

server

akan

mengirimkan balasan berupa

nama user dan nama mailbox nya. (Klensin, 2001,

RFC

2821)

•

Penutupan sesi dan koneksi

Koneksi

SMTP

ditutup

ketika client

mengirimkan

perintah

QUIT.

Server

membalas dengan balasan positif, setelah itu

memutuskan koneksi. SMTP server tidak

boleh memutuskan koneksi secara sengaja kecuali jika :

•

Setelah menerima perintah QUIT, dan membalas dengan kode 221

•

Setelah

mendeteksi ada

kebutuhan

untuk

mematikan

layanan

SMTP

dan

memberikan kode 421.

Server tidak boleh memutuskan koneksi jika menerima perintah yang tidak

dikenalnya,

melainkan

server

harus mengirimkan kode balasan 500 dan menunggu

perintah selanjutnya dari client.

Perintah-perintah SMTP (SMTP commands)

Perintah

SMTP

mendefinisikan

proses transfer email atau fungsi lainnya yang

diminta oleh user. Perintah SMTP adalah berupa kata (string) yang diakhiri dengan

CRLF

(Carriage

Return

Line

Feed

atau karakter

ganti baris).

Jika

ada

parameter

maka dipisahkan dengan karakter spasi. (Klensin, 2001, RFC 2821)

•

Extended HELLO (EHLO) atau HELLO (HELO)

Perintah ini digunakan untuk mengidentifikasi client pada SMTP server. Perintah

ini dapat

mempunyai

argumen

berupa

nama domain

lengkap

(Fully-Qualified

Domain

Name / FQDN) dari client

jika ada. Jika client tidak mempunyai nama domain, maka

client harus mengirimkan alamatnya (berupa alamat IP). (Klensin, 2001, RFC 2821)

SMTP client harus

memulai sesi SMTP dengan mengirim perintah

EHLO. Jika

SMTP server mendukung layanan tambahan SMTP (SMTP service extensions), ia akan

memberikan tanggapan sukses, tanggapan gagal atau tanggapan kesalahan. SMTP client

yang lebih kuno boleh menggunakan HELO selain EHLO, dan server harus mendukung

perintah HELO dan memberikan balasan dengan benar.

•

MAIL (MAIL)

Perintah ini digunakan untuk menginisiasi transaksi

dimana

isi email

tersebut akan dikirimkan pada sebuah SMTP server. Perintah ini mempunyai argumen

berupa

reverse-path

dan

mempunyai

beberapa

parameter

opsional. Reverse-path

merupakan

alamat

mailbox

dari

pengirim.

Dalam beberapa

kasus

seperti

pengiriman

laporan

kegagalan

pengiriman,

reverse-path

dapat

dibiarkan

kosong

(Klensin,

2001,

RFC 2821).

Jika layanan tambahan digunakan, maka perintah MAIL dapat juga mengandung

parameter yang sesuai dengan layanan tersebut.

•

RECIPIENT (RCPT)

Perintah

ini

digunakan

untuk

mengidentifikasi penerima

dari pesan.

Bila

penerima lebih dari satu, maka perintah ini harus digunakan berulang-ulang. Perintah ini

mempunyai argumen berupa forward-path dan mempunyai beberapa parameter

opsional. Forward-path biasanya berupa alamat mailbox dari penerima (Klensin, 2001,

RFC 2821).

Jika layanan tambahan digunakan, maka perintah RCPT dapat juga mengandung

parameter yang sesuai dengan layanan tersebut (Klensin, 2001, RFC 2821).

•

DATA (DATA)

Perintah

ini digunakan

untuk

menandai awal

dari

isi email.

Setelah

menerima

perintah

DATA,

penerima biasanya

mengirimkan balasan berupa kode 354, kemudian

menganggap baris-baris seterusnya sebagai data atau isi email dari pengirim.

Isi email

dapat

mengandung

karakter

yang

termasuk

128

karakter

ASCII. Isi

email diakhiri dengan sebuah baris

yang

hanya mengandung satu buah titik (’.’),

yaitu

urutan karakter ”<CRLF>.<CRLF>”. <CRLF> yang pertama merupakan akhir dari baris

terakhir data (baris di atas tanda titik).

Penerimaan

data akhir

email (end of

mail)

menandakan

bahwa server

harus

menyimpan

informasi

mengenai

transaksi email

tersebut.

Jika

proses

ini

berhasil,

penerima harus mengirimkan balasan OK. Jika gagal, penerima harus mengirimkan

balasan gagal. Model SMTP tidak mengijinkan keadaan setengah berhasil atau setengah

gagal, setiap pesan harus berhasil dikirim atau gagal dikirim.

Ketika SMTP server menerima pesan baik untuk relaying atau untuk pengiriman

terakhir,

menambahkan jejak

(trace

record atau time stamp)

pada bagian atas dari

email. Jejak ini menandakan identitas dari host yang mengirim pesan, identitas host yang

menerima pesan

dan

tanggal

dan waktu

pesan tersebut

diterima.

Pesan

yang

direlay

dapat mempunyai lebih dari satu baris time stamp. (Klensin, 2001, RFC 2821)

•

RESET (RSET)

Perintah ini menyatakan bahwa transaksi email saat

ini akan dibatalkan. Semua

informasi

mengenai pengirim, penerima dan isi email

harus diabaikan. Penerima

harus

mengirim balasan

”250 OK”

terhadap perintah

RSET. Perintah

RSET dapat digunakan

client kapan

saja. Server tidak boleh

menutup

koneksi

jika

mendapat

perintah

RSET.

(Klensin, 2001, RFC 2821)

•

VERIFY (VRFY)

Perintah ini meminta penerima (server) untuk memastikan apakah argumen yang

diberikan nama user atau nama mailbox. (Klensin, 2001, RFC 2821)

•

EXPAND (EXPN)

Perintah ini meminta pada penerima (server) untuk memastikan apakah argumen

berupa milis, jika ya, penerima akan mengirimkan daftar anggota dari milis tersebut.

(Klensin, 2001, RFC 2821)

•

HELP (HELP)

Perintah

ini meminta

server

untuk

mengirimkan

informasi

yang

berguna

pada

client. Perintah ini bisa mempunyai argumen (berupa

nama perintah) dan

mengirimkan

informasi yang spesifik sebagai balasan. (Klensin, 2001, RFC 2821)

•

NOOP (NOOP)

Perintah ini tidak mempengaruhi parameter atau perintah yang diberikan

sebelumnya.

Perintah

ini

tidak

melakukan

apa

selain

penerima

mengirimkan

balasan

OK. (Klensin, 2001, RFC 2821)

•

QUIT (QUIT)

Perintah ini mengharuskan penerima (server) mengirimkan balasan OK,

kemudian menutup saluran transmisi (koneksi). Penerima

tidak boleh secara sengaja

menutup saluran transmisi sampai ia menerima dan membalas perintah QUIT. Pengirim

tidak boleh secara sengaja menutup saluran transmisi sampai ia mengirim perintah

QUIT, dan harus menunggu sampai ia menerima balasan.

Jika koneksi terputus tanpa mengikuti aturan diatas, maka server harus

membatalkan transaksi yang belum selesai (pending) tetapi tidak membatalkan transaksi

yang sudah selesai (completed) (Klensin, 2001, RFC 2821)

Balasan-balasan SMTP (SMTP replies)

Balasan terhadap SMTP penting untuk memastikan sinkronisasi dari permintaan

dan

aksi

dalam proses

pengiriman

email,

dan

untuk

menjamin

SMTP

client

selalu

mengetahui status dari SMTP server. Setiap perintah harus mendapatkan satu balasan.

(Klensin, 2001, RFC 2821)

Balasan SMTP terdiri dari tiga

digit

kode,

digit

pertama

menandakan

apakah

balasan itu benar, salah

atau tidak

lengkap,

digit kedua

dan

ketiga

berperan

sebagai

informasi tambahan. (Klensin, 2001, RFC 2821)

Ada lima nilai untuk digit pertama dari kode balasan (Klensin, 2001, RFC 2821)

•

Positive Preliminary reply (1yz)

Perintah telah diterima, tetapi aksi ditunda sementara,

menunggu konfirmasi

terhadap reply ini. SMTP client harus mengirimkan perintah untuk

meneruskan atau membatalkan aksi.

•

Positive Completion reply (2yz)

Aksi yang diminta telah selesai dilaksanakan. Perintah yang baru bisa

dimasukkan lagi.

•

Positive Intermediate reply (3yz)

Perintah telah diterima, tetapi aksi yang diminta ditunda sementara,

menunggu

penerimaan

informasi

lebih

lanjut.

SMTP client

harus

mengirimkan perintah lain yang mengandung informasi ini.

•

Transient Negative Completion reply (4yz)

Perintah tidak diterima, dan aksi yang diminta

tidak

dilakukan. Walaupun

demikian, kondisi kesalahan ini hanya sementara dan aksi dapat diminta

kembali.

•

Permanent Negative Completion reply (5yz)

Perintah tidak diterima, dan aksi yang diminta tidak dilakukan. SMTP client

diharapkan tidak

mengulangi perintah yang sama atau urutan perintah yang

sama.

Kode-kode balasan SMTP berikut ini diurutkan berdasarkan fungsinya. (Klensin,

2001, RFC 2821)

500 Syntax error, command unrecognized

Artinya : kesalahan sintaks, perintah tidak dikenal

501 Syntax error in parameters or arguments

Artinya : kesalahan sintaks pada argumen atau parameter

502 Command not implemented

Artinya : perintah belum diimplementasi

503 Bad sequence of commands

Artinya : urutan perintah salah

504 Command parameter not implemented

Artinya : parameter perintah belum diimplementasi

211 System status, or system help reply

Artinya : status sistem atau bantuan

214 Help message

Artinya : pesan bantuan

220 <domain> Service ready

Artinya : layanan siap, biasanya ini merupakan salam pembuka

221 <domain> Service closing transmission channel

Artinya : layanan menutup saluran transmisi

421 <domain> Service not available, closing transmission channel

Artinya : Layanan tidak tersedia, menutup saluran transmisi

(Ini

merupakan jawaban terhadap semua perintah bila

layanan harus dimatikan)

250 Requested mail action okay, completed

Artinya : Aksi yang diminta selesai dilaksanakan

251 User not local; will forward to <forward-path>

Artinya : user tidak terdaftar di server, tetapi server akan

meneruskan ke alamat lain (forward-path)

252 Cannot VRFY user, but will accept message and attempt

delivery

Artinya : tidak dapat melakukan VRFY, tetapi tetap menerima

pesan dan mencoba mengirimkan

450 Requested mail action not taken: mailbox unavailable

Artinya : aksi tidak dapat dilakukan, mailbox tidak ada (sibuk)

550 Requested action not taken: mailbox unavailable

Artinya : aksi tidak dapat dilakukan, mailbox tidak ada (mailbox

tidak terdaftar, tidak ada akses atau perintah ditolak)

451 Requested action aborted: error in processing

Artinya : aksi dibatalkan, kesalahan terjadi saat proses

551 User not local; please try <forward-path>

Artinya : user tidak terdaftar di server, client diminta mencoba

alamat lain (forward-path)

452 Requested action not taken: insufficient system storage

Artinya : aksi tidak dilakukan, penyimpanan sistem tidak cukup

552 Requested mail action aborted: exceeded storage allocation

Artinya : aksi dibatalkan, penyimpanan melebihi batas

553 Requested action not taken: mailbox name not allowed

Artinya : aksi tidak dilakukan, nama mailbox tidak valid

354 Start mail input; end with <CRLF>.<CRLF>

Artinya : awal dari isi pesan, akhiri dengan <CRLF>.<CRLF>

554 Transaction failed

Artinya : transaksi gagal

2.4.2 Domain Name Service (DNS) dan Elemen-elemennya

DNS (Domain

Name

Service)

adalah

suatu layanan

yang

menyediakan

suatu

mekanisme untuk memberi nama pada suatu resource dengan suatu cara sehingga nama

dapat digunakan

pada host

yang

berbeda,

jaringan, protokol,

Internet

dan

organisasi-

organisasi. (Mockapetris, 1987, RFC 1035).

DNS

server

biasanya

menyimpan

informasi

sebagai

kumpulan

dari resource

record (RRs), yang masing-masing mengandung informasi tertentu mengenai suatu

nama domain. (Partridge, 1986, RFC 974)

DNS mempunyai 3 elemen utama (Mockapetris, 1987, RFC 1034):

•

Domain

Name

Space

dan

Resource

Record,

merupakan

spesifikasi

untuk

nama

yang

mempunyai

struktur tree

dan

data

yang

mengacu

pada

nama

tersebut.

Operasi query

digunakan

untuk

mengambil

tipe

tertentu

dari

informasi yang berasal dari

himpunan tertentu. Sebuah query menyebutkan

nama domain dan tipe resource yang diinginkan.

•

Name

server, merupakan program

server yang menyimpan informasi

mengenai tree domain structure dan informasi mengenai himpunan.

•

Resolver,

merupakan

program

yang

mengambil

informasi

dari

name

server

sebagai

tanggapan

atas

permintaan

dari client.

Resolver

harus

dapat

mengakses salah satu name server dan menggunakan informasi dari name

server itu untuk menjawab query secara langsung atau meneruskan query ke

name server lain dengan menggunakan pengacu dari name server tersebut..

Resource Record

Setiap nama domain mempunyai himpunan informasi mengenai sesuatu, yang

bisa saja kosong. Himpunan

informasi

yang mengacu pada suatu nama

tertentu terdiri

dari Resource Record (RR) yang terpisah. Urutan dari RR dalam suatu himpunan tidak

berpengaruh. (Mockapetris, 1987, RFC 1034)

RR mempunyai komponen berikut (Mockapetris, 1987, RFC 1034) :

•

Owner, merupakan nama domain dari RR yang bersangkutan

•

Type, menyatakan tipe dari resource dalam RR tersebut, antara lain:

alamat host

CNAME

mengidentifikasi

nama

resmi (canonical name)

dari alias

HINFO

mengidentifikasi Central Processing Unit (CPU)

dan Operating System (OS) dari host

mengidentifikasi mail exchange untuk domain tersebut

name

server

yang

bertanggung

jawab

untuk

domain

tersebut.

PTR

pointer untuk bagian lain dari domain name space

SOA

mengidentifikasi

awal

dari

zona

otoritas

(zone

authority).

•

Class, menentukan protokol apa yang digunakan.

•

TTL, 32 bit signed integer yang menspesifikasikan interval waktu yang telah

dilakukan cache oleh resource record sebelum sumber dari informasinya

dikonsultasikan kembali.

•

RDATA, merupakan data dari resource, isinya tergantung dari type dan class.

Mail eXchanger (MX) dan MX Record

Mail exchanger merupakan sebuah SMTP server yang bertanggung jawab untuk

menangani

untuk suatu

domain tertentu.

Alamat

dari Mail

exchanger ini

terkandung pada MX

record dari

DNS.

Suatu domain bisa saja

mempunyai satu atau

lebih MX record.

Setiap MX

mempunyai dua buah data,

yaitu

nilai prioritas (preference value),

dan nama dari host. Nilai prioritas digunakan untuk menentukan urutan MX host

mana

yang harus dihubungi oleh pengirim, nilai yang paling rendah memiliki prioritas

tertinggi. MX diperbolehkan memiliki nilai prioritas sama. (Partridge, 1986, RFC 974).

2.4.3 Post Office Protocol – Version 3.0 (POP3) dan Operasi-operasinya

Protokol ini bertujuan untuk memungkinkan sebuah komputer/workstation untuk

mengakses

secara dinamis

yang tersimpan di sebuah server. Ini berarti protokol

POP3

ini

digunakan

untuk

memperbolehkan

sebuah

komputer

mengambil email dari

server

yang

menyimpannya.

POP3

tidak ditujukan

untuk

memanipulasi

yang

tersimpan di server, biasanya email didownload kemudian dihapus.(Myers & Rose,

1996, RFC 1939)

Pada awalnya, server menjalankan layanan POP3 dengan mendengarkan pada

TCP port

110. Ketika sebuah

client ingin menggunakan layanan, ia akan membuat

koneksi

TCP

dengan

server.

Ketika

koneksi

sudah

dibuat, server

POP3

mengirimkan

sapaan. Client

dan POP3 server

kemudian bertukar perintah dan balasan (secara

bergantian) sampai koneksi ditutup atau dibatalkan. (Myers & Rose, 1996, RFC 1939)

Perintah pada POP3 terdiri dari keyword yang case-insensitive (huruf besar atau

kecil tidak berpengaruh), bisa ditambah oleh satu atau beberapa argumen. Semua

perintah diakhiri oleh CRLF (Carriage Return & Line Feed). Keyword dan argumen

terdiri dari karakter ASCII biasa. Keyword dan argumen dipisahkan oleh karakter spasi.

Keyword terdiri dari 3 atau 4 karakter. Setiap argumen bisa mencapai 40 karakter.

Balasan

dalam POP3

terdiri

dari

indikator

status

dan

keyword,

bisa

ditambah

dengan

informasi tambahan. Semua balasan diakhiri oleh CRLF.

Balasan dapat terdiri

dari 512

karakter

termasuk CRLF.

Ada

dua

indikator

positif

(“+OK”) dan

negatif

(”-ERR”).

Server

harus

mengirim

”+OK”

dan

”-ERR”

dalam huruf

besar. (Myers

Rose, 1996, RFC 1939)

Status-status dalam POP3

• Status Otorisasi (Authorization State)

Ketika koneksi TCP telah dibuka oleh sebuah POP3 client, POP3 server

memberikan satu baris salam pembuka. Ini dapat berupa balasan positif apa saja, contoh

nya : +OK POP3 server ready

Sesi POP3 sekarang berada pada status Otorisasi (Authorization). Client harus

mengidentifikasi dan mengotentikasi dirinya pada POP3 server. Ada dua mekanisme

untuk melakukan otentikasi, yaitu menggunakan kombinasi perintah USER dan PASS,

atau menggunakan perintah APOP. .(Myers & Rose, 1996, RFC 1939)

• Status Transaksi (Transaction State)

Ketika

POP3

server

telah

mengetahui

bahwa client

tertentu

telah

melakukan

otentikasi dan client

tersebut

harus

diberi akses pada

maildropnya(

milik

user

yang tersimpan di server), POP3 server kemudian memperoleh exclusive-lock terhadap

maildrop, agar mencegah pesan diubah atau dihapus sebelum proses selesai.

Bila lock

berhasil didapat, POP3 server akan

merespon dengan balasan positif. Sesi POP3

sekarang berada pada status Transaksi (Transaction State)

Client sekarang dapat memberikan perintah POP3 berulang-ulang. Setelah setiap

perintah,

POP3

server akan

memberikan balasan, sampai

client

memberikan

perintah

QUIT. (Myers & Rose, 1996, RFC 1939)

•

Status Update (Update State)

Bila client memberikan perintah QUIT pada waktu berada pada status Transaksi,

sesi POP3 berada pada status Update (Update State). Jika client

memberikan perintah

QUIT pada waktu status Otorisasi, maka koneksi tetap akan ditutup, tetapi POP3 tidak

masuk ke status Update.

Pada status ini, POP3 server akan melakukan perubahan pada maildrop sebagai

efek dari perintah-perintah yang diberikan client.

.(Myers & Rose, 1996, RFC 1939)

Perintah-perintah POP3 (POP3 commands)

•

Perintah QUIT

Jika diberikan pada waktu status Otorisasi, perintah QUIT hanya berfungsi untuk

menutup koneksi.

Jika diberikan pada waktu status Transaksi, perintah QUIT berfungsi untuk

menutup koneksi sekaligus masuk ke status Update.

•

Perintah STAT

Perintah ini digunakan untuk mengetahui informasi mengenai maildrop dari user

tertentu.

•

Perintah LIST

Perintah

ini digunakan

untuk

mendapatkan

informasi

mengenai salah satu atau

semua pesan yang ada dalam maildrop milik suatu user.

•

Perintah RETR

Perintah

ini

meminta

pada

server

untuk

mengirimkan

seluruh

isi

pesan

pada

client.

•

Perintah DELE

Perintah ini digunakan untuk menghapus pesan yang tersimpan di server.

•

Perintah NOOP

Perintah ini digunakan hanya untuk mendapatkan balasan positif dari server.

•

Perintah RSET

Perintah ini digunakan untuk membatalkan pemberian tanda terhapus pada pesan

(akibat perintah DELE).
