2006201253IFBab2

Bab 2

Landasan

Teori

Bab

ini

menjabarkan teori-teori

yang

kami

gunakan

sebagai

landasan

untuk

membuat

aplikasi

ini,

dan

juga

sejarah

dibalik

perkembangannya. Dimulai

dari

kriptografi,

sebagai

landasan

untuk

enkripsi,

algoritma

enkripsi

Blowfish, sejarah

pengenalan suara,

sinyal

analog,

sinyal

digital,

dan

pengenalan

pembicara

(speaker

recognition).

2.1 Kriptografi

Kriptografi menurut Burton (2002, p144) adalah suatu teknik atau metode yang

bertujuan

untuk

melindungi informasi

yang

dikirimkan

melalui

jaringan

komunikasi

publik.

Proses kriptografi dilakukan dengan memberikan suatu nilai untuk setiap satuan

informasi

terkecil,

lalu

juga

membutuhkan variabel

lain

yang

disebut

kunci

enkripsi

(encryption key) untuk melakukan transformasi pergeseran terhadap informasi yang akan

dienkripsi (Denning, 1983, p1).

Kriptanalisis

(cryptanalysis)

merupakan

ilmu

dan

seni

pembongkaran data,

informasi atau pesan. Kriptologi adalah paduan dari kriptografi dan kriptanalisis.

Fungsi-fungsi

yang

mendasar dalam

kriptografi adalah enkripsi dan dekripsi.

Enkripsi

adalah suatu proses mengubah pesan asli (plain text) menjadi suatu pesan dalam bahasa

sandi (cypher

text).

Sedangkan

dekripsi

adalah

proses

mengubah

pesan

dalam

suatu

bahasa sandi menjadi bahasa asli kembali. Cryptanalyst adalah seorang pakar kriptografi

yang

mempelajari

atau

mengamati

suatu

cyphertext

dan

pada

umumnya

bermaksud

untuk membongkar ciphertext tersebut.

2.1.1

Sejarah

Singkat

Enkripsi

bukanlah

barang

baru

dalam

memproteksi suatu

informasi.

Enkripsi

sudah dimulai digunakan sejak tahun 1900 SM, yaitu berupa surat rahasia dimana hanya

orang tertentu yang dituju mengetahui cara membacanya.

Salah satu yang dikenal pada saat itu adalah ‘Julius Cipher’ atau ‘Caesar Cipher’

(Stallings, 1995,

p29),

enkripsi

sederhana

yang

dibuat

oleh

Julius

Caesar

untuk

mengirimkan surat rahasianya,

yang

nantinya

dikenal juga dengan

shift transformation

cryptosystem,

yaitu

sistem

enkripsi

dengan

cara

menggeser

huruf-huruf

dalam

setiap

pesannya sejauh tiga huruf.

2.1.2

Symmetric dan Asymmetric Cryptosystem

Cryptography dibagi menjadi dua jenis berdasarkan jumlah kunci yang dipakai,

yaitu

symmetric

cryptosystem dan

asymmetric

cryptosystem. Symmetric cryptosystem

adalah

cryptosystem yang

menggunakan

satu

kunci

enkripsi

yang

sama

untuk

proses

enkripsi

maupun dekripsi (Columbitect, 2001).

Contohnya adalah Shift Transformation

Cryptosystem.

Asymmetic cryptosystem

adalah cryptosystem

yang

menggunakan dua kunci

enkripsi

berbeda

yang

dikenal dengan

public

key

dan

private key

untuk

melakukan

enkripsi dan dekripsi (Columbitech, 2001).

Jenis enkripsi ini pertama kali diperkenalkan oleh Whitfield Diffie (1975)

yang

dikenal

sebagai

Public-Key Cryptography

(Stallings,

1995, p164-165).

Jadi kita dapat

memberikan private

key kepada

orang

lain

yang

ingin

mengakses

informasi

yang

kita

enkripsi tanpa diketahui kunci enkripsinya.

2.1.3 Serangan

Cryptanalyst

Cryptanalysis

adalah

ilmu

pembongkaran

suatu plaintext

tanpa

menggunakan

key. Cryptanalysis

yang

berhasil

dapat

membongkar

plaintext

atau

key dari

suatu

cryptosystem dan dapat menemukan kelemahan dalam suatu cryptosystem

sehingga pada

akhirnya memudahkannya membongkar plaintext atau key tersebut.

Suatu

percobaan

untuk

membongkar

suatu

cryptosystem disebut

attack

(serangan). Terdapat enam jenis serangan cryptanalysis, diurutkan berdasarkan

kekuatan. Setiap

serangan

berasumsi

bahwa

seorang

cryptanalyst

mempunyai

pengetahuan lengkap mengenai algoritma enkripsi yang digunakan.

a. Ciphertext-only attack

Pada serangan ini cryptanalyst

mempunyai ciphertext dari beberapa

pesan, yang kesemuanya telah di-encrypt menggunakan algoritma enkripsi yang

sama.

b. Known-plaintext attack

Cryptanalyst

tidak

hanya

mempunyai ciphertext

dari

beberapa

pesan,

tetapi juga mempunyai plaintext dari pesan-pesan tersebut.

c. Chosen-plaintext attack

Cryptanalyst tidak hanyak mempunyai pasangan ciphertext dan plaintext

dari

beberapa pesan

tetapi

juga

memilih plaintext

yang

telah

di-encrypt.

Serangan

jeins

ini

lebih

kuat dari

known-plaintext

attack karena

cryptanalyst

dapat memilih blok plaintext tertentu yang

mungkin menghasilkan lebih banyak

informasi mengenai key-nya.

d. Adaptive-chosen plaintext attack

Ini adalah kondisi khusus dari chosen-plaintext attack. Cryptanalyst tidak

hanyak dapat memilih plaintext untuk di-encrypt tetapi juga dapat memodifikasi

pilihannya berdasarkan

hasil

enkripsi

sebelumnya.

Dalam chosen-plaintext

attack,

cryptanalyst

mungkin

hanya

dapat

memilih

satu

blok

besar

plaintext

untuk di-encrypt,

sedangkan

pada adaptive-chosen-plaintext

attact

cryptanalyst

dapat memilih suatu blok plaintext yang lebih kecil dan kemudian memilih blok

lainnya berdasarkan hasil enkripsi sebelumnya.

e. Chosen-ciphertext attack

Cryptanalyst

dapat

memilih

ciphertext

yang berlainan untuk di-decrypt

dan mempunyai akses terhadap plaintext hasil dekripsi.

f. Chosen-key attack

Ini bukanlah suatu attack jika key-nya diberikan.

2.1.4 Password dan

Jenis Kunci

Enkripsi Lainnya

Cryptosystem yang dibuat saat ini bisa menerima kunci enkripsi berupa password

yaitu

sederetan

huruf

dan atau

angka

(pass-phrase)

membentuk satu

kata atau

lebih

(Denning, 1983, p162).

Menurut

Stallings

(1995,

p213),

password sebagai

kunci

enkripsi

merupakan

jenis

enkripsi

yang paling sering digunakan orang dalam

melakukan pengamanan atau

pembatasan akses informasi pribadi.

Sekarang dengan

bantuan

teknologi canggih

dan

digital/abstract

multimedia

interfaces, maka pola muka,

sidik jari,

sidik retina, pola suara, atau pola panas tubuh

(atau gabungan keseluruhannya) bisa dijadikan kunci enkripsi yang paling baik.

2.1.5

Penggunaan Enkripsi

Miller (2000) membuat tiga kelompok yang membutuhkan cryptography, yaitu:

a. Pengguna Individual

Cryptography

sebagai

kebutuhan

individual terlihat

dengan

dibuatnya

software

enkripsi

yang

mampu

mengamankan direktori

atau

software

khusus

untuk

pembuatan

suatu

dokumen

pasti

memiliki

kemampuan untuk

mengamankan informasi di dalamnya dengan suatu enkripsi. Di

internet terdapat

pula jasa e-mail yang memiliki fasilitas enkripsi.

b. Perdagangan

Sejak booming-nya perdagangan dan penggunaan internet

maka peranan

cryptography

dalam

dunia perdangan

semakin

diperlukan.

Kebutuhan

enkripsi

ini

dapat

berupa kebutuhan

pelanggan

akan

keamanan

ketika

melakukan

transaksi on-line.

Misalnya ketika

seorang

nasabah

melakukan online-banking, pembelian,

penjualan atau transaksi bisnis lainnya, maka data rahasia nasabah berupa nomor

rekening, PIN, dan lainnya perlu dijaga dari pihak lain. Dan untuk

melakukannya, diperlukan

teknik

enkripsi

yang

baik.

Hal

ini

juga

mendorong

diciptakannya berbagai macam algoritma dan teknik crpytography.

c. Pihak militer

Di bidang militer, cryptography digunakan untuk telekomunikasi melalui

telepon,

radio,

visual, dan

untuk

pengamanan jaringan

komputer

dalam

ruang

militer.

Sebagai contoh, pengacakan sinyal sistem pelacakan

melalui satelit pada

Global

Positioning System (GPS) ke

alat

telekomunikasi

agar

arah

bicara

dan

transfer suara melalui alat tersebut tidak dapat disadap oleh pihak lain.

Kebalikan dari

itu

seorang

crpytanalyst

juga

diperlukan

untuk

mendekripsi informasi dari

seluruh

musuh

atau

pihak

lain

yang

ingin

disadap

balik, jadi ada sifat kebutuhan timbal-balik.

2.2

Teknik

Enkripsi Blowfish

Blowfish Encryption adalah

enkripsi

64-bit

block

cipher

dengan

menggunakan

variable-length

key, yang

bisa

mencapai

448

bit.

Blowfish

diciptakan

oleh

Bruce

Schneier pada tahun 1993.

2.2.1 Latar

Belakang

Blowfish

muncul

sebagai

standar

baru,

setelah

algoritma

enkripsi

DES,

yang

sudah

dipakai

selama

tahun

dan

menggunakan

56-bit

key, sudah

sangat

rentan

terhadap penyerangan.

Banyak

algoritma enkripsi

rahasia seperti Khufu, REDOC,

atau IDEA. Namun

algoritma-algoritma tersebut dilindungi oleh hak paten, sehingga masyarakat tidak dapat

menggunakannya dengan bebas.

Dunia

tentu

saja

memerlukan algoritma enkripsi

yang

aman,

tidak dipatenkan,

dan

dapat digunakan

secara

gratis.

Maka

itu,

dikembangkanlah

algoritma

yang dapat

memenuhi tuntuan tersebut.

Blowfish

muncul

sebagai

algoritma

yang

dianggap

paling

memenuhi

tuntuan

diatas,

selain

berbagai

tuntutan

teknis

lainnya.

Namun

algoritma ini

juga

memiliki

keterbatasan.

Blowfish

hanya

cocok

untuk

aplikasi

yang

key-nya

tidak

terlalu

sering

berganti,

seperti communications

link

atau automatic

file encryptor.

Namun

Blowfish

lebih

cepat

secara

signifikan

dibanding

DES

ketika

di-implementasikan pada

mikroprosesor 32-bit dengan data caches yang besar, seperti Pentium dan PowerPC.

2.2.2 Algoritma

Blowfish

Algoritma

Blowfish

terdiri

dari

dua

bagian,

yaitu

bagian

key-expansion,

dan

bagian data-encryption. Key-expansion

mengubah key 448

bit menjadi beberapa array

subkey dengan total 4168 byte.

Enkripsi data berlangsung via Fiestel network sebanyak 16 round. Setiap round

terdiri

dari

permutasi

key-dependent,

dan

key-and-data-dependent-substitution.

Semua

operasi

adalah

operasi

XOR

dan

penjumlahan

bit.

Satu-satunya operasi

tambahan

adalah pencarian array ber-indeks

4 pada setiap round.

Blowfish menggunakan banyak subkey, yang harus dihitung sebelum melakukan

enkripsi atau dekripsi. P array

terdiri dari 32-bit subkey yang berjumlah 18 (P1, P2,...,

P18) dan ada 4 buah 32-bit S-box, masing-masing dengan 256 entry, yaitu :

S1,0, S1,1, ..., S1,255;

S2,0, S2,1, ..., S2,255;

S3,0, S3,1, ..., S3,255;

S4,0, S4,1, ..., S4,255.

Berikut adalah langkah-langkah dalam membuat

subkey:

1. Inisialisasikan

terlebih dahulu P-array,

lalu 4 S-boxes, secara berurutan dengan

panjang string tetap. String ini terdiri dari

digit heksadesimal dari Pi. Contoh:

P1 = 0x243f6a88

P2 = 0x85a308d3

P3 = 0x13198a2e

P4 = 0x03707344

2. XOR P1 dengan 32-bit pertama dari key, XOR P2 dengan 32-bit kedua dari key, dan

selanjutnya

untuk semua bit

dari key. Lakukan perulangan sampai seluruh

P-array

sudah di-XOR dengan key.

3. Enkrip semua string nol dengan algoritma

Blowfish,

menggunakan

subkey

yang

dipakai pada langkah (1) dan (2).

4. Ganti P1 dan P2 dengan output dari langkah (3).

5. Enkrip

output

dari

langkah

(3) dengan

menggunakan

algoritma

Blowfish dengan

menggunakan subkey yang sudah dimodifikasi.

6. Ganti P3 dan P4 dengan output dari langkah (5).

7. Lanjutkan proses, mengganti semua entry dari P- array, lalu ke-empat S-box secara

berurutan, dengan output dari algoritma Blowfish yang berganti secara kontinu.

Secara total, dibutuhkan 521 iterasi untuk membuat semua subkey. Setelah

subkey dibuat, enkripsi dapat dilakukan. Algoritma enkripsi Blowfish, dengan x sebagai

64-bit data input, adalah sebagai berikut:

Mulai

x/2 = xL & xR

xL = xL XOR Pi xR

= F(xL) XOR xR

Tukar xL dan xR

i<16

Tukar xL dan xR

xR = xR XOR P17

xL = xL XOR P18

Kombinasikan kembali xL dan xR

Selesai

Gambar 2.1 Algoritma

Enkripsi

Blowfish

Mulai

XL/(4) = a,b,c,d

Dimana a,b,c,d masing-masing 8 bit

F(xL) = ((S1,a + S2,b mod 232) XOR S3,c) + S4,d mod 232

Selesai

Gambar 2.2 Fungsi

dalam

Algoritma

Enkripsi

Blowfish

Input

sebanyak

bit dibagi

menjadi

dua

bagian,

lalu dilakukan operasi

XOR

dengan

ke-16

subkey pertama,

dan

operasi

pertukaran

antara

kedua

bagian

tersebut

dalam sebuah perulangan sebanyak 16 kali. Setelah itu,

kembali dilakukan pertukaran,

dan dilanjutkan dengan operasi XOR dengan subkey ke-17 dan ke-18. Akhirnya, kedua

bagian tersebut digabungkan kembali, dan proses enkripsi telah selesai.

Untuk

melakukan dekripsi, prosesnya

sama persis dengan enkripsi,

hanya saja,

P1,

P2,

...

P18

digunakan dalam

urutan

terbalik.

Filosofi

dari

Blowfish

adalah

kesederhanaan design

membuat

algoritma

lebih

mudah

untuk

dimengerti

dan

diimplementasi.

Algoritma Blowfish

tidak dipatenkan, dan algoritma

tersebut dapat diakses oleh

publik

dan

dapat

dipergunakan dengan

bebas.

Sehingga,

orang-orang

yang

membutuhkan

algoritma

enkripsi

yang

aman

dapat

mempergunakannya tanpa

memerlukan ijin atau hak cipta apapun.

2.3

Sejarah

Pengenalan Suara

Penelitian

bidang

pengenalan suara

(speech

recognition)

oleh

mesin

telah

dilakukan

selama

hampir

lima

dekade.

Percobaan yang

paling

awal

untuk

mengembangkan system speech recognition oleh mesin dibuat pada tahun 1950-an yakni

pada

saat

berbagai

peneliti

mencoba

untuk

mengeksploitasi ide

fundamental

dari

acoustic-phonetics.

Tahun 1952, di laboratorium Bell, Davis, Biddulph dan Balashek membuat suatu

sistem

pengenalan digit

terisolasi

untuk

seorang

pembicara.

Sistem

tersebut

sangat

bergantung pada pengukuran resonansi spektral di daerah vokal dari setiap digit.

Pada tahun 1956 sebuah

usaha

independen pada laboratorium RCA, Olson dan

Belar berusaha untuk mengenali 10 suku kata berbeda dari seorang pembicara yang juga

bergantung pada pengukuran spectral pada area vokal.

Tahun

1959,

Universitas College

Inggris,

Fry

dan

Denes

mencoba

untuk

membuat sebuah pengenalan fonem untuk

mengenali 4 vokal dan 9 konsonan. Mereka

menggunakan sebuah

analisis

spektrum

dan

pencocok

pola

untuk

menghasilkan

keputusan dari pengenalan.

Usaha

lain

pada

periode

ini

adalah

pengenalan vokal

dari Forgie dan Forgie,

dikonstruksikan di

laboratorium

Lincoln

MIT

pada

tahun

1959,

dimana

vokal

disisipkan

dalam

format

a/b/-vocal-/t dapat

dikenali.

Sekali

lagi

sebuah

filter

bank

analyzer digunakan untuk menyediakan informasi spektral dan pengukuran waktu yang

dipakai untuk

memperkirakan resonansi jejak vokal

yang menentukan vokal

mana

yang

diucapkan.

Pada

tahun

1960-an

jumlah

ide

fundamental dalam

speech

recognition

muncul

ke permukaan dan diterbitkan. Dekade ini dimulai dengan beberapa laboratorium Jepang

yang

memasuki

arena pengenalan dan

membangun

special-purpose

hardware sebagai

bagian

dari sistem

mereka.

Awal

dari

system Jepang dimulai

oleh Suzuki dan Nakata

dari

laboratorium penelitian

radio

Tokyo

yang

merupakan

sebuah

hardware

pengenalan huruf vokal.

Usaha

lainnya dilakukan oleh Sakae dan

Doshita dari

Universitas Kyoto

tahun

1962

yang

membangun sebuah

hardware

pengenalan

fonem.

Usaha

yang

ketiga

merupakan

hardware

pengenalan digit oleh Nagata dan rekan kerjanya di

laboratorium

NEC

pada

tahun 1963.

Usaha

ini

mungkin

merupakan yang paling

dikenali

sebagai

percobaan

perdana dari speech

recognition

pada NEC

dan

menjadi

awal

bagi sebuah

program penelitian yang produktif.

Di era 60 an ini juga terdapat proyek penelitian kunci. Yang pertama dari ketiga

proyek

itu

adalah

usaha

yang

dilakukan Martin

dan

rekannya pada

laboratorium RCA

untuk

membangun solusi

realistik

bagi

problem

yang

berkaitan

dengan

ketidak

seragaman dalam

interval

waktu dari speech

event. Martin

membangun

sistem dengan

dasar

pada

kemampuan untuk

mendeteksi

awal

dan

akhir

dari

suatu

speech.

Martin

membangun metodenya

dan

mendirikan

suatu

perusahaan Treshold

Technology yang

membuat, memasarkan, dan menjual produk-produk speech recognition.

Sementara

pada

waktu

yang

bersamaan, di

Uni

Sovyet, Vintsyuk mengajukan

penggunaan dari

metode dynamic programming untuk penyamaan

waktu dari sepasang

pengutaraan speech.

Pencapain yang terakhir di tahun 60-an merupakan penelitian pioneer dari Reddy

dalam bidang continous speech recognition dengan dynamic tracking dari fonem.

Pada tahun 1970-an penelitian speech recognition

meraih sejumlah batu pijakan

yang signifikan. Pertama, area dari kata terisolasi atau pengenalan ucapan diskrit

menjadi

suatu

teknologi yang

mungkin

dan

berguna berdasar pada

pembelajaran

fundamental oleh

Velicho dan

Zagoruyko

Rusia, Sakoe

dan

Ciba

Jepang,

dan

Itakura

Amerika. Pembelajaran Rusia

membantu

memajukan

penggunaan

dari

ide

pattern

recognition

dalam

speech

recognition. Penelitian

Jepang

menunjukkan

bagaimana

metode

dynamic

programming dapat

diterapkan

dengan

sukses dan

penelitian Itakura menunjukan bagaimana ide dari Linear Predictive Coding (LPC) yang

mana telah digunakan dengan suskses pada pencodean speech ber-bit rendah.

Penelitian speech dalam tahun 1980-an bercirikan pada pergeseran teknologi dari

pendekatan berbasis template

menjadi

metode

statistic

modeling terutama

pendekatan

model

hidden

Markov.

Ide

lain

yang

diperkenalkan

pada akhir tahun

1980-an

adalah

penerapan

neural

network

pada

speech

recognition.

Neural

network pertama

kali

dikenalkan pada

tahun

1950

tapi

tidak terbukti

berguna

pada

awalnya

karena

terlalu

banyaknya masalah praktikal.

2.4

Sinyal Analog

Sebuah sinyal analog merupakan sinyal variabel kontinu. Sinyal analog biasanya

dimasukkan ke dalam konteks listrik. Bagaimanapun, mekanik, pneumatic, hidrolik dan

sistem yang lain juga menggunakan sinyal analog.

Kata analog menyatakan sebuah analogi antara sebab dan akibat yakni tegangan

masuk dan tegangan keluar, arus listrik masuk dan arus listrik keluar, suara yang masuk

dan frekuensi yang keluar.

Sebuah sinyal analog menggunakan beberapa properti dari sebuah medium untuk

menyampaikan informasi

sinyal.

Sebagai

contoh

sebuah

aneroid

barometer

menggunakan

putaran

posisi

sebagai

sinyal

untuk

menyampaikan informasi.

Secara

elektris, properti yang biasanya digunakan adalah tegangan, diikuti oleh frekuensi, arus

listrik, dan beban listrik.

Berbagai

informasi dapat

diteruskan oleh

sebuah

sinyal analog.

Sering

terjadi

sebuah sinyal analog merupakan sebuah pengukuran respon

untuk perubahan fenomena,

seperti suara, cahaya, temperatur, posisi, atau tekanan.

Sebagai contoh, dalam sebuah perekaman suara analog, variasi dalam tekanan

suara

yang

masuk

melalui

mikrofon

menciptakan sebuah

variasi

korespondensi dalam

penyampaiannya. Peningkatan

volume

suara

mengakibatkan

terjadinya

fluktuasi

peningkatan dari arus listrik selama menjaga ritem agar tetap sama.

Kerugian utama dari sebuah sinyal analog adalah bahwa banyak sistem memiliki

gangguan

(noise).

Ketika

sinyal di-copy

dan

di-copy

ulang

atau

ditransmisikan untuk

jarak jauh, variasi

acak

menjadi

dominan.

Secara

elektrik

kehilangan

ini dikurangi

dengan

memberi

pelindung, koneksi

yang

baik,

dan

beberapa tipe kabel

seperti kabel

coaxial dan twisted pair.

Efek dari gangguan (noise) membuat sinyal menjadi hilang dan distorsi menjadi

tidak mungkin untuk dipulihkan.

2.5

Sinyal Digital

Sinyal

digital

merupakan

sinyal

elektronik

yang

ditansmisikan sebagai

kode

binary

yang dapat

menggambarkan ada atau tidaknya arus

listrik, tinggi atau rendahnya

tegangan, atau pulse yang pendek pada frekuensi tertentu.

Sinyal digital adalah sebuah sinyal yang telah dikuantisasikan dari sebuah sinyal

kontinu. Dengan

mengkuantisasikan sinyal,

nilai dari sinyal

diskrit

tidak

lagi

kontinu,

tetapi menjadi diskrit.

Dalam

kebanyakan

aplikasi,

pengkuatisasian sinyal

digital

diukur

dalam

bits.

Sebagai contoh, compact disc audio menggunakan 16 bit stereo audio sample pada 44.1

kHz. Yang berarti, setiap detik, CD audio membutuhkan 16*2*44,100 = 1,411,200 bits.

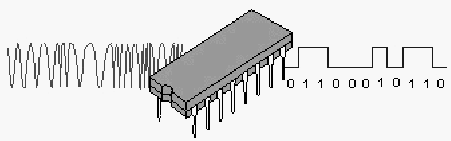

Gambar 2.3 Sinyal

Analog Diubah

Menjadi Sinyal Digital

2.6

Speaker Recognition (Pengenalan Pembicara)

Speaker recognition

merupakan sebuah proses pengenalan secara otomatis siapa

yang berbicara berdasarkan pada informasi yang ada di dalam gelombang suara. Teknik

ini

memungkinkan

untuk

menggunakan

suara

pembicara

untuk

menggambarkan

identitas mereka, dan mengontrol

akses pelayanan seperti voice

dialing, pelayanan

perbankan melalui telepon, belanja

lewat

telepon, akses database,

informasi pelayanan,

voice mail, pengendalian keamanan area

informasi

rahasia, dan

untuk

akses

komputer

jarak jauh.

2.6.1 Prinsip Speaker Recognition

Pengenalan

pembicara

dapat

diklasifikasikan menjadi

dua

macam,

yaitu

identifikasi dan verifikasi. Identifikasi pembicara adalah proses untuk menentukan siapa

pembicara tersebut, berdasar data yang telah didapat sebelumnya. Verifikasi pembicara

adalah suatu proses

menerima atau

menolak identitas yang diklaim sebagai pembicara.

Struktur dari

identifikasi pembicara dan sistem

verifikasi digambarkan seperti dibawah

ini.

Input

suara

Feature

Extraction

Kemiripan

Keputusan

Hasil

Verifikasi

Speaker ID

Referensi

model

Threshold

Gambar 2.4 Speaker

Verification

Setiap

sistem

pengenalan

pembicara

(speaker

recognition)

harus

melewati

dua

tahap penting. Tahap

yang

pertama adalah

fase pelatihan, dan fase

yang kedua

adalah

fase

testing.

Dalam

fase

pelatihan, setiap

pembicara

yang

telah

tercatat

harus

menyediakan sampel

dari

suara

mereka

sehingga

sistem

dapat

menciptakan

model

referensi untuk pembicara tertentu. Dalam kasus sistem verifikasi pembicara,

threshold

Kemiripan

Input

suara

Feature

Extraction

Referensi

model

(Speaker 1)

Seleksi

Maksimum

Hasil

Identifikasi

Kemiripan

Referensi

model

(Speaker n)

Gambar 2.5Speaker Identification

pembicara yang spesifik

juga dihitung dari sampel pelatihan. Dalam

fase testing,

input

suara

dicocokan

dengan

model

referensi

yang

telah

disimpan

sebelumnya

dan

selanjutnya dibuat keputusan pengenalan.

Speaker recognition adalah suatu sistem yang sulit dan

masih

menjadi hal yang

aktif

dikembangkan. Speaker

recognition

bekerja

berdasarkan

keyakinan

bahwa

karakteristik seseorang

adalah

unik

untuk

setiap

pembicara.

Bagaimanapun, penelitian

ini telah ditantang dengan banyaknya variasi in-out dari sinyal suara. Dasar sumber dari

variasi

suara

berasal

dari

pembicara

sendiri.

Sinyal

suara

dalam

fase

pelatihan

dan

testing menjadi berbeda sama sekali berdasar banyak fakta bahwa suara manusia

berubah dengan berjalannya waktu, kondisi kesehatan, dan

lain sebagainya. Ada faktor

lain diluar

faktor pembicara

sendiri,

yaitu

suara

dan

variasi

akustik dalam

perekaman

suara.

2.6.2 Ekstraksi Ciri (Feature Extraction)

Suara

Tujuan

dari

ekstraksi ciri

suara

ini

adalah

untuk

mengubah gelombang

suara

menjadi

beberapa

tipe

representasi parametrik

yang

dapat

diproses.

Hal

ini

sering

dikaitkan dengan pengolahan sinyal.

Sinyal suara adalah sebuah sinyal beragam yang diperlambat.

Ketika di-tes

dalam

sebuah

periode

waktu

yang

singkat

(antara

dan

100

msec), karakteristiknya

menjadi tetap dan tanpa bias. Bagaimanapun, dalam jangka waktu yang lama (antara 0,2

detik

atau

lebih)

karakteristik

dari

sinyal

berubah

untuk

merefleksikan suara

yang

diucapkan. Untuk itu analisis spektral jangka waktu singkat adalah merupakan cara yang

paling umum untuk mengkarakterisasi sinyal suara.

Ada banyak cara untuk merepresentasikan suara secara parametris

sehingga

dapat diproses lebih

lanjut, antara

lain seperti Linier Predictive Coding, Mel Frequency

Cepstrum Coefissients (MFCC) dan masih ada banyak lagi. MFCC mungkin merupakan

yang paling dikenal dan paling populer, dan MFCC juga merupakan metode yang akan

digunakan dalam aplikasi ini.

MFCC

didasarkan pada

variasi

bandwith

frekuensi dari

telinga

manusia, atau

bagaimana

manusia

mendengar. Linear

pada

frekuensi

rendah,

dan

logaritmik pada

frekuensi

tinggi.

Teknik

ini baik

digunakan

untuk

menangkap

karakteristik dari

suara

manusia.

Hal

ini

diekspresikan

dalam

skala

mel-frequency,

yang

mana

adalah

linear

untuk frekuensi di bawah 1000 Hz, dan logaritmik untuk frekuensi diatas 1000 Hz.

2.6.3 Prosesor Mel-frequency Cepstrum Coefficients (MFCC)

Input

suara

biasanya

direkam pada

sampling rate

diatas

8000

Hz.

Frekuensi

sampling

ini dipilih

untuk

meminimalisasi efek dari aliasing

dalam konversi analog ke

digital.

Sinyal

yang

telah

di-sampling ini

dapat

menangkap semua

frekuensi

sampai

dengan

kHz,

yang

meliputi

kebanyakan

energi

suara

yang dihasilkan

oleh

manusia.

Seperti

telah disebutkan

pada

bagian

sebelumnya, tujuan

utama

dari

prosesor

MFCC

adalah untuk menirukan perilaku telinga manusia.

Gambar 2.6 Input Suara

Frame

Blocking

Windowing

FFT

Cepstrum

Mel-frequency

Wrapping

Gambar 2.7 Prosesor Mel-frequency Cepstrum Coefficients

Seperti terlihat pada gambar,

prosesor MFCC mempunyai

lima tahap, yaitu

Frame Blocking, Windowing, FFT,

Mel-frequency Wrapping,

dan

Cepstrum.

Berikut

adalah penjelasan dari masing-masing bagian tersebut.

a. Frame Blocking

Dalam

tahap

ini

sinyal

suara diblok

menjadi

banyak

frame

dengan

sampel,

dengan frame-frame selanjutnya dipisahkan oleh M (M<N). Frame

yang pertama terdiri

dari N sampel

yang pertama. Frame

yang kedua

mulai

sampel setelah

frame

yang

pertama

dan

di-overlap oleh

N-M sampel. Frame yang ketiga

mulai dari

2M sampel

setelah frame yang pertama atau M sampel setelah frame yang kedua dan di-overlap oleh

N-2M sampel. Proses ini berlangsung kontinu hingga seluruh suara atau ucapan dihitung

sebagai

satu

atau

lebih

frame. Nilai

untuk

dan M

yang

umum adalah N=256 (yang

ekuivalen dengan 30 msec windowing dan memfasilitasi radix-2 FFT) dan M=100.

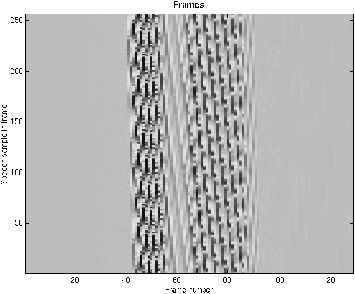

Gambar 2.8 Input Suara Setelah Melalui

Tahap Frame

Blocking

cos

b. Windowing

Tahap

berikutnya

adalah

untuk

membingkai setiap

frame

individu

untuk

meminimalisasikan sinyal

yang

diskontinu

pada

setiap

awal

dan

akhir

setiap

frame.

Konsepnya

adalah

untuk

meminimalisasikan distorsi

spektral

dengan

menggunakan

bingkai

untuk

membuat sinyal

menjadi nol pada awal dan akhir setiap

frame. Jika kita

mendefinisikan bingkai

sebagai

w(n), 0 =

N-1 dimana

adalah

jumlah

sampel

setiap frame, maka hasil dari proses windowing adalah sinyal

(n) = x1(n)w(n), 0= n = N-1

Biasanya teknik windowing yang digunakan adalah Hamming window, yaitu:

0.54

0.46

c. Fast Fourier Transform (FFT)

Proses berikutnya

adalah

Fast

Fourier Transform yang

mengkonversi setiap

frame

sampel

dari

domain

waktu

menjadi

domain

frekuensi. FFT

adalah

algoritma

cepat

untuk

mengimplementasikan Discrete

Fourier

Transform

(DFT)

yang

didefinisikan dalam suatu set

sampel {x

}

seperti berikut :

jkn / N

0,1,2,..., N

Sebagai catatan bahwa kita

menggunakan j disini

untuk

menyatakan unit

imajiner. Secara umum

Xn merupakan angka kompleks. Hasil dari

Xn diinterpretasikan

sebagai berikut

frekuensi 0 berkorespondensi ke

n=0,

frekuensi positif 2/0, F

berkorespondesi ke

N. Dalam

hal

ini Fs menyatakan

frekuensi

sampling.

Hasil yang didapatkan setelah melakukan proses ini biasanya direfrensikan

sebagai sinyal spektrum atau periodogram.

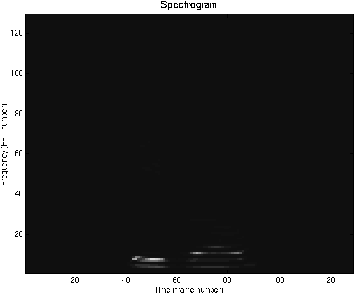

Gambar 2.9 Input suara Setelah Melalui

FFT

d. Mel-frequency

Wrapping

Seperti

telah

dijelaskan

sebelumnya

studi

tentang

psychophysical telah

menunjukkan bahwa persepsi manusia tentang frekuensi berisi suara untuk sinyal suara

tidak

mengikuti sebuah skala

linier. Jadi,

untuk setiap

nada dengan

frekuensi f,

diukur

dalam satuan Hz, sebuah subjective pitch diukur pada skala yang dinamakan skala ‘mel’.

Skala

mel-frequency terdiri

dari

frekuensi

linear

dibawah

1000

dan

frekuensi

logaritmik diatas 1000 Hz. Sebagai referensi, pitch dari nada 1 kHz, 40 dB diatas nilai

threshold

pendengaran, didefinisikan

sebagai

1000

mels.

Maka

dari

itu,

kita

dapat

menggunakan formula

yang tepat

untuk

menghitung

mels

untuk

frekuensi

yang

diberikan dalam Hz:

mel(f) = 2595*log

(1 +

700)

Satu pendekatan untuk mensimulasi spektrum adalah dengan menggunakan filter

bank, satu

filter

untuk

setiap

mel-frequency

komponen.

Filter bank

memiliki

respon

triangular bandpass, dan

jarak

atau bandwith

ditentukan oleh

interval

mel-frequency

yang konstan. Spektrum yang telah dimodifikasi dari S(?) jadi terdiri dari output power

dari filter tersebut ketika S(?) adalah inputnya. Angka dari koefisien mel spektrum, K,

biasanya bernilai 20.

Gambar 2.10 Input Suara Setelah Melalui

Tahap Mel-frequency Wrapping

e. Cepstrum

Dalam tahap

terkahir, kita

mengkonversi

log mel spectrum kembali ke

waktu.

Hasilnya disebut Mel-frequency Cepstrum Coefficients (MFCC). Representasi cepstral

dari spektrum suara menyediakan representasi yang baik bagi properti cepstral lokal dari

sinyal

untuk

frame

analisis

yang

diberikan. Karena

mel

spektrum koefisien

adalah

bilangan

real,

kita

dapat

mengkonversinya

domain

waktu

menggunakan

Discrete

Cosine Transform (DCT). Untuk itu, jika kita menunjukkan mel power spectrum

coefficients yang merupakan

hasil dari tahap terkahir

mengkalkulasi

sebagai

, k

=1,2,...,K

, kita dapat

(log

)

cos

n = 1,2,...,K

Komponen

tidak termasuk dalam DCT

karena

merepresentasikan nilai

rata-rata dari sinyal, yang hanya membawa sedikit

informasi spesifik tentang si

pembicara.

Gambar 2.11 Input Suara Setelah Melalui

Tahap Cepstrum

Setelah sinyal suara melalui proses-proses dalam prosesor MFCC, sinyal tersebut

telah berubah

menjadi

vektor suara yang ringkas dan hanya

memuat

informasi penting

mengenai suara si pembicara. Sampling rate

yang optimal untuk digunakan adalah 8000,

sehingga komputasi tidak terlalu berat, tetapi masih menyimpan data penting suara.

2.6.4 Vector Quantization

Setelah suara diubah menjadi bentuk

yang efisien dan

hanya

memuat

informasi

yang

penting

dari

suara

yang

diucapkan, masalah

yang

muncul

adalah:

bagaimana

melakukan

pengenalan

suara

dari pembicara

itu

ketika

yang

bersangkutan

melakukan

dekripsi?

Ada

banyak

metode

yang

sudah

dikembangkan untuk

menjawab

masalah

ini,

antara

lain

Dynamic Time Warping (DTW), Hidden Markov Modeling (HMM), Neural

Network, dan Vector Quantization.

Pada

awalnya,

Neural

Network dipakai

untuk

melakukan

pengenalan

suara.

Namun, setelah diuji-coba, ternyata Vector Quantization

menunjukkan hasil

yang

lebih

akurat.

Jadi,

metode

yang

digunakan

adalah

Vector Quantization,

dengan

beberapa

modifikasi.

Vector Quantization

adalah

proses

untuk

memetakan

vektor

dari ruang

vektor

yang

sangat

luas,

menjadi

region-region

dengan

jumlah

terbatas di

dalam ruang

itu.

Setiap region disebut cluster, dan dapat direpresentasikan dengan

intinya, yang disebut

codeword. Kumpulan dari codeword adalah codebook.

Jarak

vektor

codeword

yang

terdekat

dalam

suatu

codebook disebut

VQ-

distortion. Dalam fase pengenalan, suara seorang pembicara yang tak dikenal di-“vector

quantize” menggunakan codebook, lalu total VQ-distortion dihitung. VQ-distortion

dengan codeword yang terkecil diidentifikasi sebagai pembicaranya.

Namun, dalam aplikasi

ini, permasalahannya sedikit berbeda. Algoritma Vector

Quantization yang sebenarnya, digunakan untuk mengidentifikasi suara pembicara tidak

dikenal

dengan

beberapa

sample

suara

dari

pembicara yang

berbeda,

yang

sudah

disimpan

sebelumnya (dalam codebook). Namun

dalam aplikasi

ini,

suara

pembicara

yang disimpan hanya satu. Yaitu si pelaku enkripsi.

Dalam

Vector Quantization,

VQ-distortion

di-inisialisasikan

sebagai

infinite.

Kemudian, jika ditemukan VQ-distortion yang lebih kecil dari

sebelumnya dalam suatu

pengulangan,

VQ-distortion itu akan

disimpan. Jadi,

VQ-distortion

yang terkecil

yang

akan muncul sebagai pembicara yang di-identifikasi.

Sedangkan pada aplikasi

ini, algoritma

tersebut diubah sedikit menjadi:

Hitung

nilai VQ-distortion. Jika VQ-distortion-nya cukup kecil, maka kembalikan nilai true.

Dalam

mengaplikasikan

metode

Vector Quantization

pada

aplikasi

pengenalan

pembicara,

jumlah centroid

yang

paling

optimal adalah

buah

untuk

memudahkan

dalam pencarian Euclidean Distance.

2.6.5 Pairwise Euclidean

Distance

Perhitungan

VQ-distortion dilakukan

dengan

menghitung

Pairwise

Euclidean

distance antara dua buah vektor, dengan formula:

sum((x-y)²)

0.5

dengan D untuk distance / VQ-distortion, dan x dan y adalah pasangan vektor suara pada

saat enkripsi dan dekripsi.

Jika VQ-distortion sudah dihitung, langkah selanjutnya adalah menetapkan batas

toleransi dalam melakukan pengenalan. Misalkan ditetapkan batasnya adalah 2 < D < 3.

Maka,

bila

bernilai

1.5 atau

3.7,

user

akan

ditolak.

Namun

bila

nilai

masuk

dalam

range,

misalnya

2.3, maka

user akan diidentifikasi sebagai

orang

yang berhak

membuka file.

2.6.6

Faktor

yang

Menentukan Akurasi Verfifikasi

Pembicara

Ada

beberapa

faktor

yang dapat

mempengaruhi

keberhasilan

prosesor

MFCC dan Vector Quantization dalam melakukan verifikasi pembicara yakni :

Frekuensi

merupakan pengukuran terhadap berapa

banyak

atau

berapa

kali

suatu

kejadian

berlaku

per satuan

waktu.

Untuk

menghitung

frekuensi suatu event, berapa banyak event terjadi dalam

interval waktu

tertentu dihitung dan dibagi dengan panjang waktu interval tersebut.

Intonasi

merupakan suatu

variasi nada

yang digunakan ketika berbicara.

Intonasi

pembicara

sangat

menentukan

tingkat

keberhasilan

dari

proses

verifikasi pembicara karena

intonasi berbeda ketika

mengucapkan suata

kata dapat diartikan lain oleh komputer.

Tingkat kebisingan

Dalam pengertian umum, noise merupakan suara

yang

tidak diinginkan.

Ketika

berbicara noise

dalam relasinya

dengan

suara,

noise

merupakan

suara

yang lebih besar dari volume biasa. Pembicaraan orang lain dapat

disebut noise bagi seseorang yang tidak terlibat dalam pembicaraan

tersebut, dan noise dapat berupa suara yang tidak diinginkan seperti suara

kapal

terbang,

kebisingan

jalan

raya,

dan

sebagainya.

Noise sangat

berpengaruh sekali

terhadap

hasil

verifikasi

pembicara

karena

dengan

banyaknya

noise

komputer

tidak

dapat

membedakan

suara asli

dengan

noise yang ada.

Volume suara

Volume

berarti

sebuah

kuantifikasi dari

seberapa

banyak

suatu

objek

menempati

ruang

kosong.

Dalam

hal

ini

volume berarti besar kecilnya

suara yang dihasilkan.
