BAB II

TINJAUAN DAN LANDASAN TEORI

II. 1.

Tinjauan Umum

II. 1. 1. Pengertian Gelanggang Olahraga

Pengertian Gelanggang

menurut

Kamus

Umum Bahasa

Indonesia

( Balai Pustaka, 1995 ) adalah ruang / lapangan tempat menyabung ayam,

bertinju, berpacu ( kuda ), olahraga dan sebagainya. Gelanggang juga

berarti arena, atau lingkaran.

Kata

Sport

berasal

dari bahasa Perancis ‘desporter’

yang

berarti

membuang lelah. Menurut International Council of Sport and Physical

Education, olahraga adalah suatu kegiatan

jasmani

dan

rohani

yang

mempunyai

unsur

permainan

dan

berisi

perjuangan

melawan diri sendiri

dan orang lain (John, Deirant. Handbook of Sport Council and

Recreational Building Design).

Olahraga juga berarti suatu kesibukan / kegiatan jasmani dan

rohani yang dilaksanakan secara teratur mengenai waktu, alat dan tempat,

secara spontan dan swadaya serta mencakup segala kegiatan kehidupan

manusia untuk memperkuat daya tahan tubuh dan membentuk kepribadian

(Drs. AIP. Sjarifudin, Diktat Pengetahuan Olahraga. Jkt, 1971, Hal 12)

Dari

uraian kutipan-kutipan

inti

dari pengertian

olahraga,

adalah

kegiatan jasmani yang mengandung unsur prestasi dan rekreasi yang

bertujuan menyehatkan jasmani dan rohani dengan didasarkan pada rasa

sportifitas yang tinggi serta membutuhkan semangat, kepribadian dan

watak.

Sedangkan

kesimpulan

dari

pengertian

Gelanggang

Olahraga

yaitu: Arena atau tempat untuk menampung kegiatan jasmani dan rohani

yang bertujuan untuk menyehatkan badan serta pikiran.

II. 1. 2. Fungsi dan Tujuan Olahraga

Menurut BAPPENAS Rancangan Repelita III. 1979/1980 –

1983/1984 Buku II, fungsi dari olahraga yaitu :

•

Mempertinggi

kecerdasan

serta ketrampilan

dan

tujuan

lain

dari

pendidikan, aspek paedagogis.

•

Membentuk

keberanian,

kejujuran,

tanggung

jawab,

aspek

psikologis.

•

Meningkatkan

kesehatan

jasmani,

memperkuat

fisik,

aspek

biologis.

•

Mempunyai aspek social cultural seperti kesatuan dan persatuan.

Sedangkan menurut BAPPENAS Rancangan Repelita III. 1979/1980 –

1983/1984 Buku II, tujuan dari tiap jenis olahraga yaitu :

•

Olahraga Pendidikan,

Bertujuan untuk mendidik melalui pemeliharaan jasmani,

pemupukan sifat olahragawan dan apresiasi terhadap olahraga.

•

Olahraga Prestasi,

Bertujuan sebagai pembinaan olahraga untuk mencapai kemahiran

dan prestasi.

•

Olahraga Rekreasi,

Bertujuan untuk melakukan olahraga sesuai dengan kegemarannya

untuk rasa senang, sehat jasmani dan rohani, serta pemulihan

kesegaran jasmani.

•

Olahraga Massa

Bertujuan untuk melayani lapisan masyarakat dengan mengajak

berolahraga.

•

Olahraga Khusus

Untuk orang tertentu yang bertujuan

menguasai

olahraga

tertentu

serta

mencakup

kegiatan

yang bertujuan

untuk

menyembuhkan,

pemulihan kesehatan, kesegaran dan ketahanan sebagian atau

seluruh jasmani.

II. 1. 3. Klasifikasi Jenis Kegiatan pada Gelanggang Olahraga

Dari bahan bacaan yang ada dan wawancara yang telah dilakukan,

dapatlah diambil suatu pegangan tentang kegiatan-kegiatan yang biasa

dilakukan pada Gelanggang Olahraga, kegiatan-kegiatan itu adalah :

Jenis Kegiatan

Karakteristik Kegiatan

Kegiatan Olahraga

Melakukan kegiatan

olahraga atau berlatih

Perlombaan dan

pertandingan

Kegiatan

Olahraga Rekreasi

Berolahraga dan rekreasi

Kegiatan Kesejahteraan

Makan, minum

Istirahat, duduk-duduk,

mengobrol

Kesehatan : poliklinik

Tabel 1. Klasifikasi Jenis Kegiatan

II. 1. 4. Fasilitas Olahraga pada Gelanggang Olahraga

Menurut

British

Sports

Council

Technical

Unit,

Jenis

Olahraga

dibagi kedalam 2 kelompok kegiatan, yakni :

Outdoor

Activities ;

yakni kegiatan keolahragaan

yang dilakukan di

udara terbuka.

Indoor Activities ; yakni kegiatan keolahragaan yang sangat

membutuhkan ruangan tertutup yang terpisah atau

ruangan tertutup

khusus.

Water Based Activities ; yakni kegiatan olahraga yang menggunakan

air sebagai media utama.

Fasilitas Olahraga di dalam bangunan (tertutup/indoor) :

Lapangan Olahraga, meliputi:

Bulutangkis

Bola Basket

Sepak Bola

Senam

Gimnastik

Hoki

Bola Volli

Gulat

Bola Tangan

Judo

Tarik Tambang

Bola

Gelinding

(Bowling)

Tennis

Tenis Meja

Anggar

Aikido

Tinju

Karate

Dll.

Fasilitas Olahraga di luar bangunan (terbuka/outdoor) :

Lapangan Olahraga, meliputi :

Panahan

Polo

bersepeda

Baseball

Sepakbola liga

Bola tangan

Hoki

Bola Keranjang

Bola Jaring

Kasti

Tarik Tambang

Bola

Besi

Gelinding

Kriket

Jalur

Balap

Sepeda

Bola Basket

Mini Hoki

Paddle

dan

Deck Tennis

Softball

Atletik

dll

Fasilitas Olahraga Renang

Gelanggang Renang Tertutup

Gelanggang Renang Terbuka

II. 2.

Tinjauan Khusus

Dalam tinjauan khusus ini akan dibahas ke dalam 4 bagian

pembahasan yaitu:

1. Tinjauan Terhadap Iklim

2. Tinjauan Terhadap Lokasi Tapak

3. Studi Banding

II. 2. 1. Tinjauan Terhadap Iklim

Hal yang paling pokok dan dipahami oleh arsitek adalah iklim

setempat. Karena arsitektur yang baik adalah arsitektur yang dapat

memanfaatkan dampak positif dan mengatasi masalah iklim.

Lokasi tapak berada di daerah dengan

iklim tropis,

yang pada

umumnya

memiliki

perbedaan

musim panas

dan

musim hujan

yang

kecil.

Ciri-ciri dari iklim tropis lembab, antara lain :

1. Kelembaban udara yang tinggi (sekitar 80%)

2. Temperatur udara yang relatif panas sepanjang tahun

3. Curah hujan yang tinggi

4. Radiasi matahari yang hampir sama sepanjang tahun

5. Kecepatan angin umumnya agak rendah

Untuk

daerah

yang

beriklim tropis

lembab

hal

yang

perlu

diperhatikan adalah curah hujan, penghindaran terhadap radiasi

matahari dan pemanfaatan angin untuk ventilasi.

•

Penghawaan / pengudaraan

Kondisi udara pada tapak kurang memberikan kenyamanan

karena :

udaranya panas (23-34 derajat Celcius)

Udaranya kotor/ berdebu/berasap

Angin

tidak

menentu,

pada

bangunan

tinggi

angin

mempunyai kecepatan tinggi.

•

Menyesuaikan dengan iklim

Bagaimana

menyesuaikan

iklim

terhadap

bangunan,

yaitu

dengan cara:

Lay out bangunan harus memperhatikan lintasan matahari

Pemilihan bahan bangunan diutamakan tidak

menyerap

panas

Perencanaan sistem pengudaraan dengan ventilasi silang

Perencanaan eksterior bangunan memperhatikan

perlindungan panas matahari dengan sistem bayangan,

contoh : diberikan kisi-kisi (sunscreen).

•

Ruang hijau

Keadaan alam

disekitar

tapak

tidak

menunjukkan adanya

potensial alam berupa pohon-pohon, dsb.

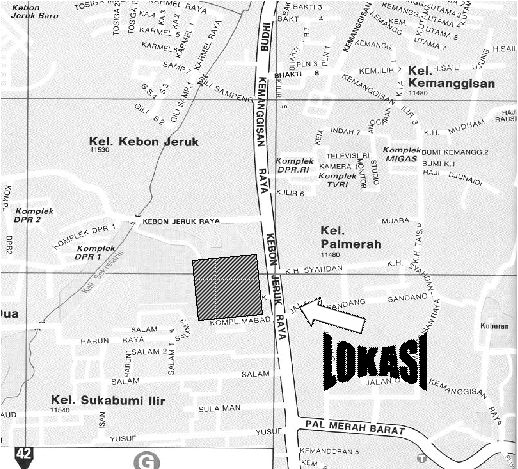

II. 2. 2. Tinjauan Terhadap Lokasi Tapak

Berikut ini data-data mengenai lokasi tapak (sumber: tata kota):

•

Lokasi

: Jl. Kebun Jeruk Raya

•

Luas lahan

: 15000 m²

•

Dimensi lahan

: 100 m x 150 m

•

Bentuk tapak

: persegi panjang

•

KDB

: 60 %

•

KLB

: 2.5

•

Jumlah lantai maksimum

: 4 – 8 lantai

•

Peruntukan lahan :

Utara : bangunan usaha

Selatan : bangunan usaha

Barat : hunian

Timur : hunian

Lokasi tapak berada di Tusuk Sate Jl. K.H Syahdan

II. 2. 3. Studi Banding

1. Gelanggang Remaja Bulungan

Gelanggang remaja ini dibangun tahun 1970 , diprakarsai oleh

Bapak Ali Sadikin. Fasilitas-fasilitas

yang

terdapat

Gelanggang

Remaja Bulungan ini adalah :

1. Unit Gedung Serbaguna (Auditorium)

Dengan kapasitas 1000 orang, digunakan sebagai tempat pelatihan

dan pertemuan (seni dan budaya, masalah-masalah spiritual, dll).

2. Gedung Olah Raga

Gedung dengan kapasitas 1800 orang ini diarahkan untuk

mewadahi berbagai aktifitas olahraga. Selain itu sebagai wadah

tambahan berupa kegiatan-kegiatan remaja lainnya, contohnya

seperti pentas seni musik dan tari. Gedung ini

memuat lapangan

basket, volley, futsal, bulu tangkis,

ruang

fitness,

ruang

latihan

aikido, pencak silat).

Foto 1. Tampak depan Gedung

Foto 2. Interior Gedung OR

3. Unit Kolam Renang

Yang terdiri dari:

kolam

renang

Olimpic

dengan

ukuran

standar

internasional

1 kolam renang khusus anak-anak yang belum bisa

berenang

4. Fasilitas Lapangan Olahraga Terbuka

Terdapat

lapangan basket dan

lapangan tennis (outdoor dan semi

outdoor).

Foto3. Lapangan Basket outdoor

Foto 4. Lapangan Tennis Semi outdoor

2. Gelangang Mahasiswa Soemantri Brodjonegoro

Pada awalnya Gelanggang mahasiswa ini merupakan realisasi

hadiah pemerintah DKI Jakarta kepada mahasiswa atas

kemenangannya

dalam arena

POM

Palembang

tahun

1971.

Namun sekarang fasilitas dibawah

naungan pemerintah ini selain

diutamakan bagi kegiatan

mahasiswa diperuntukkan pula bagi

kegiatan

umum. Struktur

yang

digunakan

adalah struktur

konstruksi

baja.

Fasilitas

Fasilitas – fasilitas yang ada didalam Gelanggang meliputi :

a. Stadion sepakbola / atletik ( kapasitas 14000 orang ).

b. Hall basket ( kapasitas 3000 orang ).

c. Gedung Olahraga ( memuat lapangan volley, ruang latihan anggar,

fitness center, ruang latihan angkat besi, yudo, karate dan tinju ).

d. Lapangan Hockey, softball, tennis ( 3 buah ).

e. Kolam renang olimpic ( anak – anak dan dewasa ).

Auditorium ( kapasitas 1000 orang ).

g. Pusdiklat.

h. Pusat perbelanjaan ( Mal Pasar Festival ).

II. 3. Tinjauan Terhadap Topik-Tema

II. 3. 1. Latar Belakang Topik – Tema

Pengembangan wilayah Kemanggisan, yang merupakan lokasi

dari perancangan Gelanggang Olahraga ini, adalah tujuan untuk

meningkatkan kualitas lingkungan terutama arsitektur setempat.

Bahkan

harus

dapat

menjadi

suatu identitas

kawasan

dan

daerah

tersebut. Untuk hal ini maka

perancangan Gelanggang Olahraga ini

harus dijiwai suatu tema

yang dapat mencitrakan Ekspresi Struktur

dalam Arsitektur

untuk

kawasan

setempat,

tentu

saja

dengan

pemanfaatan sistem struktur yang cocok dan

memadai sesuai dengan

fungsinya.

Tema

ini diharapkan dapat meningkatkan citra lingkungan,

disamping mampu memenuhi kebutuhan akan sarana olahraga

sekaligus mempertinggi nilai-nilai arsitektur Indonesia.

II. 3. 2. Maksud dan Tujuan Topik - Tema

Topik – tema yang dimaksudkan untuk memberikan keindahan

akan lingkungan secara arsitektural dan tidak hanya berfungsi sebagai

pusat

olahraga,

tetapi

juga

memperkaya ragam arsitektur khususnya

dalam bidang struktur dan penampilan bangunan, agar dapat diterima

masyarakat sekitar.

II. 3. 3. Tinjauan Terhadap Topik

Topik : Ekspresi Struktur

Pemilihan Ekspresi Struktur

Pemilihan

Ekspresi

struktur

sebagai

konsep

dalam merencanakan

sebuah bangunan berbentang lebar pada Gelanggang Olahraga

didasarkan pada pertimbangan-pertimbangan sebagai berikut:

1. Berhubungan dengan fungsi bangunan yaitu bangunan olahraga.

Gelanggang Olahraga merupakan

wadah

yang

bertujuan

untuk

meningkatkan

minat

masyarakat

terhadap olahraga sesuai dengan

slogan ‘Tiada hari tanpa olahraga’ dan ‘Memasyarakatkan

olahraga

dan

mengolahragakan

masyarakat’, maka perencanaan

pada Gelanggang olahraga ini, terutama pada Gedung Olahraga

Utama,

memerlukan

suatu

ruang yang bebas kolom dan

mengharuskan

menggunakan

system struktur bentang lebar agar

kegiatan yang berlangsung, baik kegiatan fisik maupun kegiatan

visual tidak terganggu.

Selain berfungsi

untuk meningkatkan

minat

masyarakat

terhadap

olahraga,

Gedung Olahraga tertutup juga

harus dapat memberikan

citra dan daya tarik visual bagi pengamatnya.

Memberikan keindahan (estetika) pada penampilan bangunannya,

dengan menonjolkan strukturnya tanpa ditutup-tutupi.

Pengertian Ekspresi :

Menurut Kamus Besar Bahasa Indonesia ( hal. 222 ) adalah :

• Pengungkapan satu proses menyatakan ( yaitu memperlihatkan

atau menyatakan maksud, gagasan, perasaan dan sebagainya )

•

….some

meanings

intrinsic

within a

form which

convey

themselves

directly (

Charles

Jenks,

Modern

Movement

Architecture, Pinguin, 1982 ).

Pengertian Struktur :

•

Merupakan ekspresi dari suatu sistem konstruksi

yang

memenuhi

suatu fungsi dalam / internal function ( Ibid, hal. 126 ).

• Cara bagaimana sesuatu disusun, dibangun.

•

Kerangka bangunan keseluruhan yang memungkinkan bangunan

berdiri ( Ir. Soeryo Setiadi, Anatomi Struktur, hal. 1 ).

Jadi pengertian ekspresi struktur adalah : “ Ungkapan untuk

menyatakan elemen – elemen pemikul beban yang saling terkait dalam

membentuk suatu kerangka bangunan “.

II. 3. 4. Tinjauan Terhadap Tema

Tema

Pengolahan

Sistem

Struktur

untuk

menghasilkan

Estetika

Bangunan Olahraga

Pengertian Sistem Struktur :

Struktur

adalah

unit-unit

yang terkonstruksi

serta

elemen-

elemen

yang

berhubungan

secara terorganisir

untuk

menghasilkan

kekakuan

yang

kuat

dalam hubungan

antara

elemen

tersebut.

Sedangkan sistem

adalah bagaimana komponen-komponen dan

bagian-bagian dari material struktur tersebut dikombinasikan dan

diintegrasikan untuk membentuk suatu kekakuan.

Jadi

pengertian

Sistem struktur

adalah

bagaimana

rangkaian

elemen-elemen yang saling terkait satu dengan yang lain mewujudkan

kestabilan, kekaukan dan kekuatan bangunan serta menyalurkan gaya-

gaya

yang bekerja dengan baik ke tanah, sehingga bangunan tersebut

dapat berdiri dengan kokoh.

Pemilihan

sistem struktur

pada

perencanaan

suatu

bangunan

didasarkan pada pertimbangan:

•

Dapat

diolah

sedemikian

rupa

untuk

menampilkan

bangunannya.

•

Faktor ekonomi.

•

Kemudahan dalam

konstruksi,

pemasangan utilitas dan

mekanikal bangunan.

•

Kemampuan

menahan

gaya-gaya

yang

ada,

khususnya

gaya

gempa mengingat Indonesia m,erupakan daerah rawan gempa

(safety dan security).

•

Tidak menggangu aktifitas kegiatan di dalam bangunan.

Pengertian Estetika :

Pengertian estetika

adalah

kepekaan

terhadap

seni

dan

keindahan atau dengan singkatnya

segala sesuatu yang berhubungan

dengan seni dan keindahan.

Fungsi

struktur

bangunan

begitu penting,

karena

struktur

menyalurkan

beban-beban

yang

bekerja

pada

bangunan,

belum lagi

ditambah berat dari struktur itu sendiri dan beban-beban lain, seperti

angin, gempa dan lainnya.

Dalam menentukan sistem struktur yang digunakan, maka tidak

lepas dari nilai kuat, tepat dan ekonomis. Begitu pentinganya fungsi

struktur bagi bangunan, tetapi struktur dapat memberi nilai lebih pada

estetika bangunan.

II. 3. 4. Studi Banding Ekspresi Struktur

A. Struktur Rangka

Amerika Pavillion Montreal Expo 1967

Mengekspresikan struktur rangka ruang pada semua

permukaannya, hingga meniadakan batas antara dinding dan atap.

Sejauh ini bertentangan dengan peraturan dasar bangunan, dimana

harus ada pemisah/batas antara kedua komponen ini. Pertentangan ini

bertambah dengan ditampilkannya modul yang sama dimana-mana.

Dilain pihak ini membuat mata pengamat tidak tahan lama.

Elemen-elemen komponen

mempunyai fungsi linear,

elemen-elemen ini

dihubungkan dengan engsel

dan membentuk segitiga.

Struktur grid ini disebut

space frame.

Foto 5 & 6. America Pavillion Montreal Expo

Gedung IBM di Pittsburgh

Bentuk tidak mengekspresikan fungsi statis linear pada lantai,

elemen-elemen dibalik tampak, menciptakan suatu ilusi struktur

kelompok sel yang bereaksi normal sebagai suatu pola grid pada

bidang tampak.

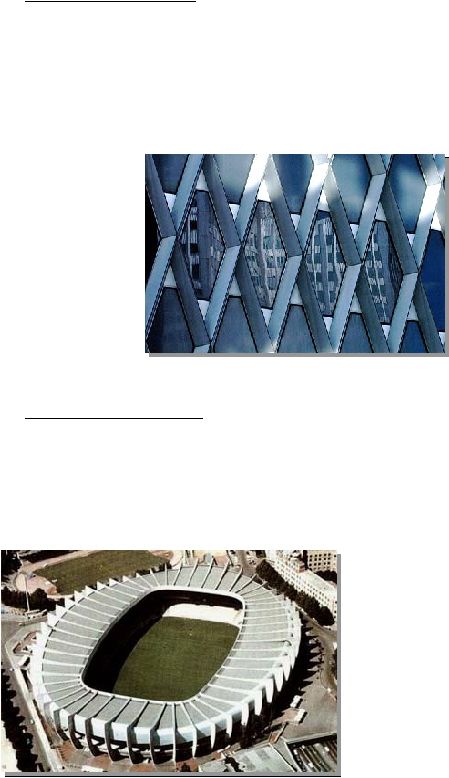

Foto 7. Eksterior Gedung IBM, Pittsburgh

Stadium Parc Dec, Perancis

Bidang

atap

digantung oleh rangka.

Bentuk

rangka

jelas

menipu kenyatan fungsi statis. Struktur ini mengikuti prinsip-prinsip

structural. Rangka dengan lengkung mendukung atap dan tribun.

Foto

Stadium

Parc

Dec, Perancis

Stadium di Hongkong

Penerapan sistem struktur rangka pada bagian atap tribun, dan

dengan kecanggihan teknologi yang diterapkan pada bangunan ini,

yaitu pada atapnya dimana dapat dibuka-tutup sesuai dengan keadaan

cuaca dll.

Foto 9. Stadium Hongkong

B. Struktur Bidang

Bidang adalah struktur permukaan yang terbuat dari materi-

materi seperti beton bertulang, kayu, metal, dan sintetis. Mereka

memindahkan beban dengan kompresi, mengurangi atau dengan

membengkokan terhadap permukaannya. Bidang juga disebut struktur

penahan bentuk, karena dibentuk berdasarkan beban yang diterima.

Dulles Airport

Menggunakan ekspresi struktur untuk membuat pernyataan bentuk

yang kuat, yang mewakili Washington sebagai ibukota dan terminal

udara sebagai pembukanya.

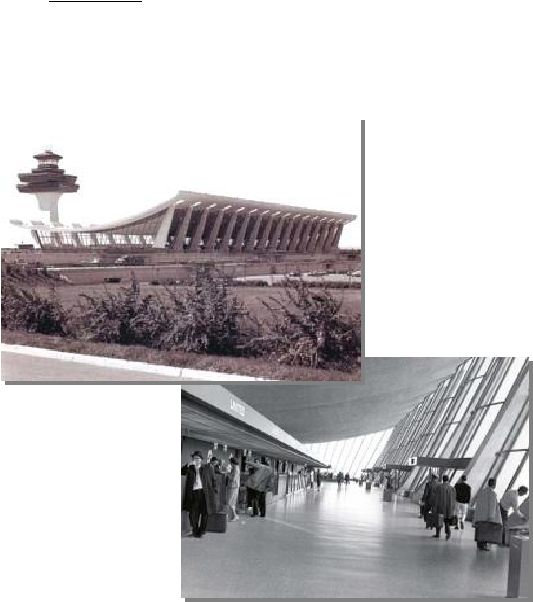

Foto 10. Dulles Airport

Foto 11. Interior Dulles Airport

Kesimpulannya,

Dulles airport

memiliki

bentuk

yang

kuat

terlihat

bangkit dan melayang. Unsur horizontal, atau atap menaji bagian yang

paling menarik.

Chapel, US Air Force Academy, Colorado Springs

Memakai

atap

struktur

lipat, yang

merupakan

bentuk

yang

terjadi dari lipatan-lipatan bidang datar, dimana kekuatan dan

kekakuannya terletak pada keseluruhan bentuk itu sendiri.

Foto 12. Chapel, US Air Force Academy

C. Struktur Kabel

Suatu

sistem

yang

menggunakan kabel

sebagai

elemen utama

yang

menahan

gaya

tarik,

namun

kabel tidak dapat menahan berat

sendiri, sehingga perlu elemen struktur lain untk menggantung kabel

tersebut.

Haj Airport Saudi Arabia

Struktur tenda tergantung dari tiang beton yang besar. Struktur-

struktur

tenda lebih

mementingkan penampilan

visual dengan

menonjolkan tiang dengan menambahakan ketinggiannya. Pada

interior, symbol morfologi jelas menggambarkan keadaan seperti

pengembara.

Foto 13. Haj Airport, Saudi Arabia

Foto 14. Haj Airport, Saudi Arabia

Munich Olympic Stadium

Atapnya merupakan suatu pembesaran dan perkembangan dari

eksperimen yang dihadirkan di Montreal Expo 1967. Dia memakai

jarring kabel ditutupi dengan panel kaca Acrylic dari PVC merentangi

sebuah stadium, sport hall dan swimming hall dan direntangi dari tiang

lengkungnan baja tiang yang diatur dari berbagai sudut. Strukturnya,

danau buatannya dan landsapenya yang jelas menghadirkan gambaran

yang harmonis akan alam dan teknologi.

Foto15 & 16. Munich Olympic Stadium
