2.1.5.2 Jenis – Jenis UML
Jenis UML ada 9, yaitu antara lain :
1.
Use Case,
yang
merupakan tools dari UML diagram yang digunakan untuk
menyediakan
suatu
deskripsi
dengan
level
tinggi
mengenai
apa
yang
sistem harus
lakukan. Sebuah use case
menjelaskan
interaksi antara user dengan sistem aplikasi.

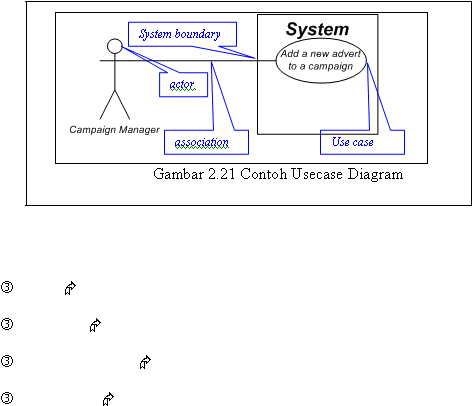

Contohnya :
Komponen yang digunakan :
Actor
orang yang melakukan use case
Use Case
proses yang dilakukan
System Boundary
Sistem yang dibuat
Association
link antara Actor dengan Use Case
2.
Class
Diagram,
merupakan
suatu
diagram yang
menyediakan
static
structure
dari
semua class yang ada dalam suatu sistem. Termasuk
memperlihatkan berbagai
macam
kelas
yang
ada,
serta
mendefinisikan
kesatuan
dari
attribute
dan
method,
juga relation antar class (association atau inheritance). Contohnya :
 |
