Initial State
menggambarkan dimulainya suatu state
Final State
menggambarkan berakhirnya suatu state
Transition
digunakan untuk menghubungkan state satu dengan state lainnya
(Initial State dengan state / State dengan Final State)
Event
menunjukkan kegiatan yang menyebabkan berubahnya suatu state

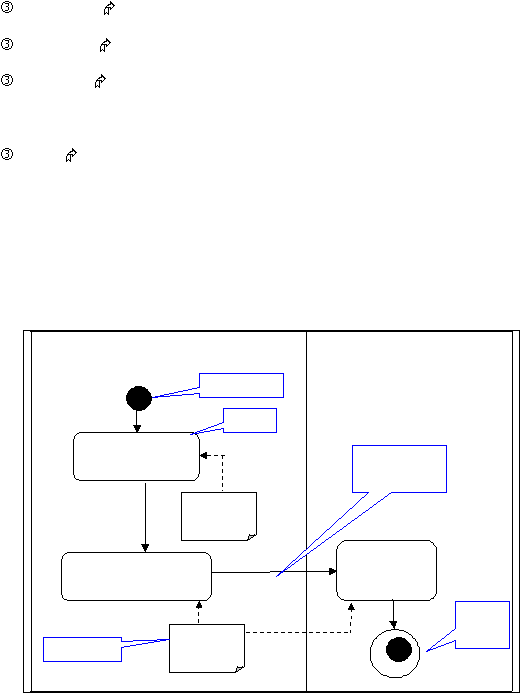

7. Activity Diagram, merupakan spesialisasi dari suatu diagram statechart, dimana
setiap
transisinya di - trigger oleh penyelesaian dari action sebelumnya. Jadi
diagram ini
lebih
menfokuskan
pada
operasi
yang
terjadi
dalam kegiatan
internal
daripada kegiatan eksternal. Contohnya :
Bagian Penjualan
Manajer (Owner)
Initial state
Membuat laporan
penjualan
Event
Line (Garis
penghubung)
LP:Laporan
Penjualan
Menyerahkan laporan
penjualan ke manajer
Menerima
laporan
penjualan
Dokumen
LP:Laporan
Penjualan
Final
state
Gambar 2.27 Contoh Activity Diagram
8. Component Diagram, merupakan diagram yang menggambarkan struktur system
secara fisik, yang menunjukkan depedensis antara komponen software. Contohnya :
 |
