2.6 Bagan Terstruktur
Bagan
terstruktur
adalah
salah
satu alat model yang digunakan untuk
menggambarkan rancangan system dengan menggunakan hirarki suatu piranti lunak.
Diagram juga
menunjukkan
diperlukannya
pertukaran
parameter
input
untuk
masing-
masing modul. Dan output parameter dikembalikan oleh modul ketika
modul
menyelesaikan pekerjaannya.
Komponen-komponen
yang
digunakan untuk
menggambarkan
suatu
bagan
terstruktur:
•

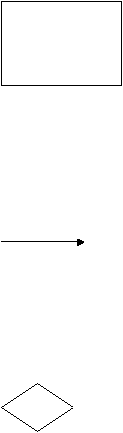

Modul
Modul merupakan kumpulan dari perintah program.
Notasi:
•
Penghubung
Penghubung menunjukkan hubungan antar modul.
Notasi:
•
Keputusan
Keputusan merupakan penyeleksian kondisi didalam modul.
Notasi:
 |
