d. Extended Star
Topologi
ini
menggabungkan beberapa
topologi
star
dengan
menghubungkan titik-titik
pusatnya.
Gambar
2.4
menggambarkan

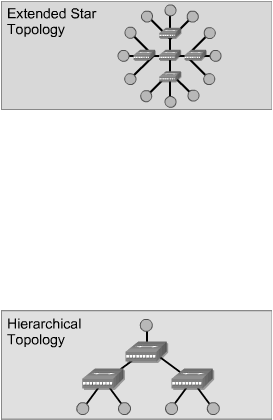

topologi extended star secara umum.
Gambar 2.4 Topologi Extended Star
e. Hierarchical
Topologi
ini
mirip dengan topologi extended star, namun sistem
ini
dihubungkan
ke
sebuah
host
/
sistem
komputer
pengatur
traffic.
Gambar 2.5 menggambarkan topologi hierarchical secara umum.
Gambar 2.5 Topologi Hierarchical
f.
Mesh
Topologi
ini
menghubungkan
setiap
host
ke
seluruh
host
dalam
network.
Topologi
menyediakan perlindungan terbaik
dari
interupsi
layanan.
Walaupun Internet
mempunyai beberapa path
ke
lokasi
tertentu,
Internet
bukan
suatu
jaringan full
mesh.
Gambar
2.6
menggmbarkan topologi mesh secara umum.
 |
