36
3. Protocol-based, di mana VLAN dibagi berdasarkan protokol
L
Layer 3 atau IP.

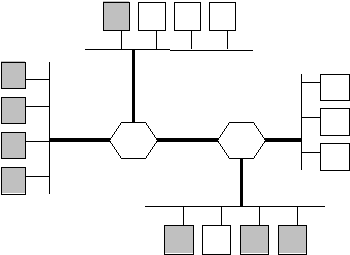

Gambar berikut
menggambarkan empat buah LAN dimana
delapan
workstation
tergabung
dalam
G(gray)
VLAN
dan
tujuh
lainnya tergabung dalam W(white) VLAN. Empat buah LAN
terhubung ke dua switch yaitu S1 dan S2.
A
B
C
D
1
I
4
M
J
N
K
S1
S2
O
3
2
E
F
J
K
Gambar 2.11 Empat LAN dibagi menjadi dua VLAN
Pada
metode port-based,
setiap port
masuk ke dalam suatu
VLAN,
oleh
karena
itu
administrator harus
menentukan
mapping
port-port tersebut ke VLAN.
Metode
ini
hanya
dapat
berfungsi jika
semua
workstation
dalam
sebuah
port
tergabung dalam
VLAN
yang
sama.
Pada
gambar di atas, VLAN berdasarkan port hanya dapat bekerja pada
LAN
3
dan
LAN
4
di
mana setiap workstation
pada LAN
tergabung pada VLAN yang sama.
 |
