BAB 2

LANDASAN

TEORI

Bab

ini

berisi

teori –

teori

pendukung

yang perlu

digunakan

dalam pembuatan

apliakasi

ini, diantaranya adalah pengenalan jaringan,

protokol

komunikasi, OSI

layer,

dan teori – teori khusus diantaranya adalah network monitoring, sms.

2.1

Network

Network (Anonymous,2002,p102) adalah koneksi dua atau lebih alat yang

dapat

berkomunikasi. Network

komputer

merupakan

kumpulan

komputer

dan

periferals (printer, plotter, modems, scanner dan sebagainya) yang terhubung satu

dengan lainnya melalui media komunikasi(saluran/ link). Hubungan tersebut

dapat langsung (lewat kabel) atau tidak langsung (lewat modem, radio), sehingga

mereka dapat berkomunikasi dengan bantuan protokol komunikasi.

2.1.1

Sejarah Network

Pertama kali

komputer

(Lukas, 2000, pp102-103)

berkomunikasi

antar 2 tempat (point-to-point). Kemudian ini dikembangkan menjadi

banyak point sehingga memerlukan banyak jaringan kabel yang

menghubungkan antar komputer. Akibatnya jaringan komunikasi

data

semakin luas sehingga terbentuklah suatu network. Yang dapat

digambarkan sebagai berikut :

Gambar 2.1 Jaringan dan Node

Keterangan :

Simbol N sebagai NODE yang ada dalam jaringan

Komputer bagi network merupakan STATION

•

Host atau node

Merupakan tempat dimana data diterima/dikirimkan dan data

tersebut akan diproses

lanjut untuk diteruskan ke

link yang ada di dalam

network sesuai dengan jalur tujuan yang dituju.

Disini

akan

ditentukan route

data

yang

akan

ditempuh

dan

cara

pelaksaannya didalam network

•

Link

adalah

hubungan

komunikasi

antara

host/node yang

satu

dengan yang lain. Hubungan tersebut dapat berupa kabel atau media

lainnya

seperti

jaringan

telepon,

satelit, radio

dan

Hubungan

ini

bagi

pemakai

tidak

menjadi

masalah

sebab

semua

itu akan

diatur

dalam

software, ia cukup hanya hubungan terhadap host/node saja.

•

Software

Software adalah prosedur pengendali yang mengatur hubungan

komunikasi antar host/node. Software

inilah yang mengatur keseluruhan

komunikasi, tanpa adanya software ini tidak mungkin terjadi komunikasi

dan

biasanya

software ini

sudah

disediakan

oleh

pembuat

jaringan,

sehingga user akan melihat hal tersebut secara transparan.

2.1.2

Jenis Jenis Jaringan

Jaringan dapat dibagi menjadi 3 jenis, yaitu:

1. Local Area Network (LAN)

2. Wide Area Network (WAN)

3. Metropolitan Area Network (MAN)

1. LAN

LAN adalah jaringan data

yang

bersifat high

speed, fault

tolerant dan memiliki cakupan area geografi yang sempit (downes et. al,

1998, p38)

Ciri-ciri LAN:

Beroperasi pada area yang terbatas

Memiliki kecepatan transfer yang tinggi

Dikendalikan secara privat oleh administrator lokal

Menghubungkan secara fisik alat-alat yang berdekatan

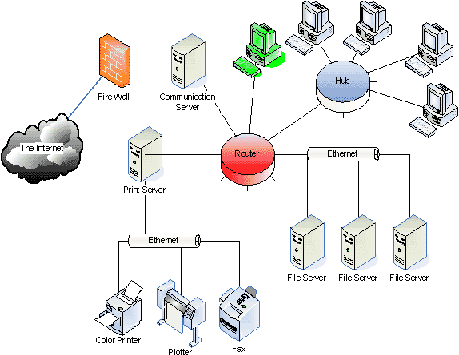

Gambar 2.2 Jaringan LAN

2. WAN

WAN adalah gabungan dari beberapa Local Area Network yang

terhitung dalam jarak jangkauan yang jauh, misalnya antar kota (Myhre,

2000, p2)

Ciri-ciri WAN:

Beroperasi pada area yang luas

Memiliki kecepatan transfer yang lebih rendah daripada LAN

Menghubungkan alat-alat yang terpisah dalam jarak jauh bahkan

global

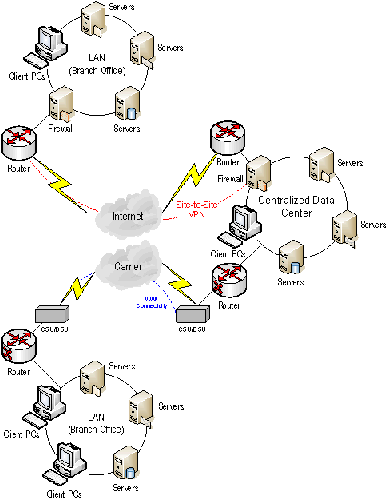

Gambar 2.3 Jaringan WAN

3. MAN

MAN ditujukan untuk menghubungkan jaringan komputer di

dalam satu kota (Forouzan, 2003, p15)

Ciri-ciri MAN:

Bisa berupa satu jaringan tunggal seperti jaringan televisi kabel, atau

bisa

berupa

penggabungan

sejumlah LAN

menjadi

jaringan

yang

lebih besar

Dimiliki dan dioperasikan oleh

sebuah perusahaan tertentu, seperti

perusahaan publik atau perusahaan telepon lokal.

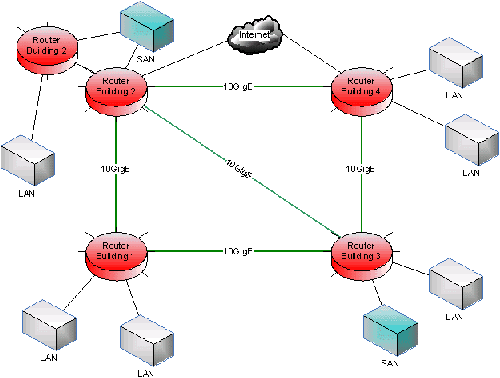

Gambar 2.4 Jaringan MAN

2.1.3

Klasifikasi Network

Network diklasifikasikan (Lukas, 2000, pp103-106) berdasarkan

pemakaiannya sehingga dikategorikan sebagai berikut :

1. Private Network

2. Vendor Network Architecture

3. Value Added Network

1. Private Network

Merupakan

jaringan

yang

dirancang,

diimplementasikan

seluruhnya oleh pemakai (Lukas, 2000, p104).

Keuntungan dari Private Network :

1. Pemakai mempunyai kendali penuh pada seluruh jaringan.

2. Pemakai dapat mengadakan pilihan seperti seperti apa yang

diinginkan.

3. Tidak

ada

organisasi

lain

yang

dapat

masuk

ke jaringan tersebut,

sehingga dapat dikatakan bahwa faktor keamanannya tinggi.

Kerugian dari Private Network :

1. Pemakai

harus

bertanggung

jawab

penuh

atas

perancangan,

implementasi, operasi, dan maintenance dari jaringan tersebut.

2. Pemakai

harus

membentuk

bagian

teknik

yang bertanggung

jawab

atas kelancaran operasi dari jaringan tersebut.

3. Lebih mahal dalam segi ekonomis.

Contoh jaringan ini adalah :

LAN (yang dibentuk untuk area tertentu saja).

Jaringan PLN yang menggunakan High Voltage Line.

2. Vendor Network Architecture

Merupakan jaringan yang konfigurasi dan kendalinya dibuat oleh

suatu produsen komputer tertentu, pemakai tinggal memilih sistem

jaringan yang sesuai dengan kebutuhannya (Lukas, 2000, p104).

Keuntungan dari Vendor Network Architecture :

1. Adanya jaminan

dari

produsen(vendor)

bahwa

system

jaringan

tersebut akan dapat bekerja dengan baik.

2. Maintenance dari vendor.

3. Upgrading yang mudah dengan biaya yang relatif murah.

4. Pemakai dapat

mengandalkan

pada

keahlian

dan

kemampuan dari

produsen(vendor).

Kerugian dari Vendor Network Architecture :

1. Lebih mahal pada investasi awal

2. Pemakai tergantung

sepenuhnya pada pihak ketiga,

yaitu produsen

peralatan tersebut.

Contoh – contoh dari VNA adalah :

1. Burroughs Network Architecture (BNA)

Produk dari Burrough Corp

2. Distributed Communications Architecture (DCA)

Produk dari Sperry-Univac

3. DEC Network Architecture (DNA)

Produk dari Digital Equipment Corp.

4. System Network Architecture (SNA)

Produk dari IBM Corp.

5. Distributed System Network (DSN)

Produk dari Hewlett Packard

6. PRIMENET

Produk dari Prime Computer

7. Virtual Network

Produk dari Computer Automation

3. Value Added Network

Merupakan suatu jaringan yang menggunakan fasilitas saluran

komunikasi yang sudah ada,

misalnya dengan menggunakan saluran

telepon, tetapi dengan

dikendalikan oleh produsen melalui suatu

komputer induk (Lukas, 2000, p105).

Keuntungan dari Value Added Network :

1. Investasi paling murah.

2. Produsen bertanggung jawab atas sistem komunikasi data tersebut.

3. Pemakai hanya dikenakan biaya berdasarkan waktu penggunaan

komputer induk.

Kerugian dari Value Added Network :

1. Kendali berada seluruhnya pada produsen.

2. Tingkat keamanan yang rendah

Contoh

–

contoh

dari

Value

Added

Network

adalah

Compuserve,Tymnet, Arpanet,dan Telenet.

2.1.4

Topologi Jaringan

Walaupun

ketiga

sistem jaringan

tersebut

atas

mempunyai

karakteristik

yang

berbeda

–

beda dengan

masing

–

masing

keuntungan

dan kerugiannya, namun secara umum ketiga sistem jaringan tersebut

dapat

mempunyai

salah satu dari topologi jaringan (Lukas, 2000, pp106-

107) di bawah ini, yaitu :

1. Centralized

2. Distributed

3. Unconstrained

1. Centralized

Topologi jaringan

ini (Lukas, 2000, p106) dapat dikenal dengan

adanya satu pusat kendali yang berupa komputer induk (host computer).

Jenis –

jenis konfigurasinya dapat berbentuk seperti salah satu

konfigurasi di bawah ini:

Star (Bintang)

Ada

satu simpul

yang

berfungsi sebagai pusat

kendali,

dengan beberapa cabang

yang

mempunyai karakteristik yang sama.

Masing –

masing cabang dapat

mencapai pusat kendali

pada suatu

saat yang sama.

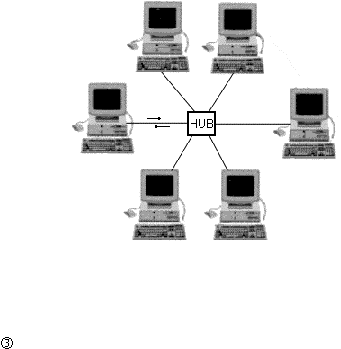

Gambar 2.5 Topologi star

Hierarchi/Tree

Ada satu simpul yang berfungsi pusat kendali dengan

beberapa cabang yang kemampuannya

tidak

sama

tergantung

dari

hirarkinya. Masing –

masing cabang tergantung pada hirarkinya

berada pada kendali dari cabang yang di atasnya.

Gambar 2.6 Topologi tree

Multidrop

Ada satu simpul yang berfungsi sebagai pusat kendali dengan

beberapa cabang, yang kemampuannya

dapat

sama

ataupun

tidak.

Pada satu waktu,

hanya ada satu cabang

yang dapat mencapai pusat

kendali.

2. Distributed

Topologi jaringan

ini (Lukas, 2000, p107) dapat dikenal dengan

adanya dua atau lebih pusat kendali yang mempunyai kemampuan yang

setingkat. Konfigurasi – konfigurasi yang mengikuti topologi distributed

ini dapat berupa :

Loop/Ring

Pada konfigurasi ini tidak ada

pusat

kendali,

semua

cabang

mempunyai kemampuan yang sama dan dapat berhubungan satu

dengan lainnya.

Gambar 2.7 Topologi ring

Mesh

Konfigurasi ini ditandai dengan adanya dua lintasan pada

setiap cabang.

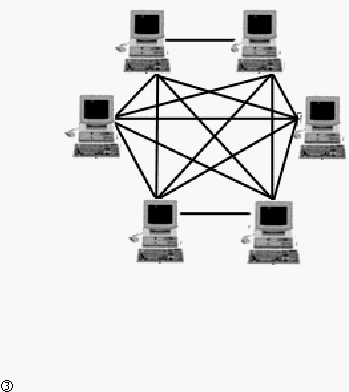

Gambar 2.8 Topologi mesh

Mesh of tree

Konfigurasi ini dapat diketahui dengan adanya beberapa

pusat

kendali

yang

mempunyai

konfigurasi mesh,

tetapi

masing

–

masing pusat kendali tersebut mempunyai beberapa cabang yang

berkonfigurasi mesh.

3. Unconstrained

Merupakan topologi jaringan (Lukas, 2000, p107) yang

tidak mengikuti salah satu dari topologi tersebut di atas.

2.1.5

Teknik Jaringan

Teknik jaringan (Lukas, 2000, p107) untuk melakukan komunikasi

dilakukan dengan cara :

Switched Communication Network

Broadcast Communication Network

1. Switched Communication Network

Konsep dasar Switched Communication Network adalah (Lukas,

2000, p107) membawa informasi dari sumber ke tujuan lewat beberapa

node

didalam jaringan.

Konsep

ini

akan

mengakibatkan

beberapa

hal

sebagai berikut :

hubungan node dengan station berupa point to point, sedangkan

antar node berupa multiplexing.

Ada topologi antar

node didalam

jaringan

Satu

node

dapat

dihubungkan

satu

atau

lebih

node

lewat

beberapa

link.

Switched Communication Network dapat terbagi atas :

Circuit Switched Network

Message Switched Network

Packet Switched Network

a. Circuit Switched Network

Circuit Switched Network (Lukas, 2000, p108) mempunyai

spesifikasi sebagai berikut ini :

•

Station

satu

berhubungan

dengan station

lainnya

lewat

beberapa

node dalam satu jalur (path) yang telah ditentukan.

•

Jalur path sudah ditentukan didalam network pada tiap node.

•

Masing – masing node dihubungkan oleh link.

•

Perlu establishment sebelum data transfer.

•

Ada circuit disconnect setelah selesai data transfer.

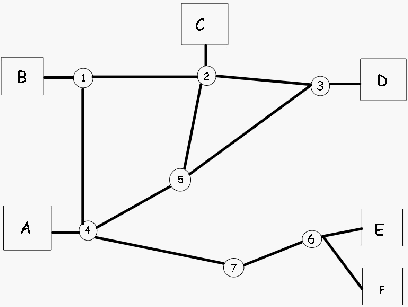

Gambar 2.9 Jaringan circuit switch

Kelebihannya :

1. Sangat cocok untuk data yang dikirim terus menerus

2. mudah dalam proses pertukaran data sebab jaringan akan

transparan bagi

user,

dimana

jika

ada

connection(path) dalam

establishment tidak perlu lagi memikirkannya sebab akan dikontrol

oleh jaringan untuk dimaintain.

3. Tiap

node

mempunyai

kemampuan

untuk

mencari

jalur

kosong

(routing strategy).

Kelemahannya :

1. Kedua station harus dalam keadaan ready.

2. Jalur

path

diduduki

terus

selama

komunikasi

masih

dipegang(belum

direlease/disconnect), walaupun tidak ada

pertukaran data.

3. Jika trafficnya tinggi (banyak yang ingin memakai) maka ada call

yang terhambat(block)

b. Message Switched Network

Message Switched Network (Lukas, 2000, p109) mempunyai

spesifikasi sebagai berikut ini :

•

Tidak perlu dedicated path selama data transfer.

•

Tidak memerlukan establishment pada waktu akan melakukan

pengiriman data (Connectionless).

•

Tiap node dalam network akan ada buffer untuk menampung data

yang akan diteruskan.

•

Sangat cocok untuk data yang pendek tetapi tidak terus menerus.

•

Message

akan

dikirim

dari satu

node ke

node

yang

lain

dengan

metode store and forward, dimana

message tersebut harus antri

ditiap

node

utnuk

mencari

jalur

untuk

dapat diteruskan

ke node

berikutnya secara FIFO.

Keuntungannya :

1. Tidak perlu set up koneksi (Establisment)

2. Line efisiensi lebih baik dari Circuit Switched

3. Masing – masing station tidak harus siap bersamaan.

Jika

jalur padat,

masih dapat mengirimkan data,

hanya

waktunya

menjadi lebih lama.

5. Dapat dibuat priorty dalam jaringan

6. Ada copy message didalam jaringan

Kerugiannya :

1. Proses lebih lambat, karena metode store and forward.

2. Khusus hanya untuk data tidak untuk suara

Tidak dapat dipakai untuk real time processing dan interactive

processing.

c. Packet Switched Network

Packet Switched Network mempunyai (Lukas, 2000, p110)

spesifikasi sebagai berikut ini :

•

Menggabungkan

keuntungan dari Packet

dan

Message

Switched

dengan mengurangi kerugiannya.

•

Data message dipecah atas beberapa bagian yang lebih kecil yang

disebut paket. Sehingga waktu utnuk menunggu di node akan

pendek, karena isi paket yang lebih kecil dari message.

Cara

kerja

jaringan

packet

ada

macam tipe,

yaitu

virtuil

circuit,

memerlukan

sstablisment dan

datagram

service,

tidak

memerlukan establisment.

Kelebihannya :

1. Link utilization (penggunaan link) lebih efektif.

2. Datagram packet switching sangat efektif untuk message yang

pendek

3. Virtual Circuit sangan efektif untuk pertukaran data yang panjang

dan terus menerus.

Kelemahannya :

1. Butuh flow control pada virtual circuit

2. Butuh reorder packet sequence pada datagram.

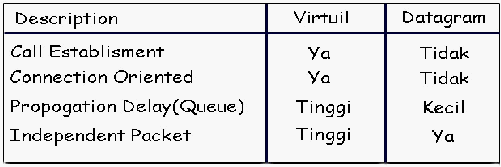

Tabel di bawah ini menggambarkan perbedaan antara virtual dengan datagram

Tabel 2.1 Time event untuk berbagai teknik switching

2. Broadcast Communication Network

Konsep dasar

Broadcast Communication Network (Lukas, 2000,

p111) adalah :

1. Membawa

informasi data dari sumber ke tujuan tanpa intermediate

switching node.

2. Setiap

Station

dapat

menghubungi

semua

transceiver

(Transmitter/Receiver) lewat media yang sama.

3. Semua

Station

menggunakan

media

yang

sama

secara

bersamaan

(share)

Secara sederhana dikatakan bahwa satu station

memancarkan

sesuatu,

akan dapat

diterima

oleh

semua station lainnya.

Contoh

yang

sangat sederhana

adalah CB Radio System, yang ditune pada frekuensi

yang sama, akan dapat saling berkomunikasi.

Akibatnya pada broadcast terdapat :

•

Masing – masing station perlu I/O port untuk komunikasi

•

Hanya

satu station yang dapat

mengirim informasi

pada

satu

saat,

sehingga perlu controling untuk access media.

•

Kapasitas interconection sangat terbatas karena media yang dipakai.

Pada arsitekur

jenis ini (broadcast) perlu diperhatikan methode

access dalam network, yaitu :

1. Sistem yang centralize

2. Sistem

Distribusi

Centralize ataupun Decentralize keduanya dapat menggunakan

mode transmisi secara Asyncronous maupun Syncronous.

Pengiriman data dapat dilakukan dengan cara :

1. Round robin (semua station dapat giliran)

Teknik ini efektif untuk banyak node dengan data yang

dikirim tidak

melebihi

selang

waktu

yang diberikan

padanya.

Jika

banyak data

yang akan dikirim dan

hanya sebagian node saja yang

mengirim ,teknik

ini

tidak

efektif,

sebaiknya

gunakan teknik

yang

lain.

2. Reservation

Jika data banyak dikirim pada satu node dan terus

menerus,

sedang pada

node

lainnya tidak ada data (stream traffic) teknik

ini

sangat baik diterapkan.

3. Contention

Sporadic transmission dan interactive terminal dengan host

,jika ini metoda pengirimannya, maka contention sangat cocok.

Dari tekniknya, Broadcast Communication dapat dibagi atas : packet

radio network, satelite network dan area network.

2.1.6

Media Transmisi

Komputer dan alat komunikasi lainnya menggunakan sinyal untuk

mengirim data (Forouzan, 2003, p174). Sinyal ini ditransmisikan dari satu

perangkat ke perangkat lainnya dalam bentuk energi elektromagnetik yang

disebarkan melalui

media transmisi. Energi elektromagnetik, serangkaian

kombinasi dari listrik dan

medan

magnet saling bergetar satu sama

lain,

termasuk di dalamnya ada daya, gelombang radio, sinar infra merah, sinar

tampak, sinar UV, sinar X, sinar gamma, dan sinar kosmik. Masing-

masing dari sinar tersebut memiliki bagian spektrum elektromagnetik.

Dari spectrum elektromagnetik tersebut, tidak semuanya dapat digunakan

untuk komunikasi.

Media

yang

menggunakan spektrum

elektromagnetik

tersebut

dapat dibagi ke dalam beberapa tipe. Untuk kepentingan komunikasi,

media transmisi dapat dibagi

menjadi 2 kategori besar,

yaitu

guided dan

unguided.

1. Guided Media

Guided media merupakan

media

transmisi

yang

menyediakan

saluran satu perangkat ke perangkat lainnya, termasuk di dalamnya:

Kabel twisted pair

Kabel coaxial

Kabel fiber-optic

Sinyal yang dilewati oleh media ini adalah memiliki keterbatasan

fisik. Kabel

twisted pair

dan coaxial

menggunakan konduktor logam,

berupa tembaga, yang mampu menerima dan mengirimkan sinyal dalam

bentuk arus listrik. Kabel fiber-optic menggunakan kabel berbentuk kaca

yang mampu menerima dan mengirim sinyal dalam bentuk cahaya.

(a)

(b)

(c)

Gambar 2.10 Guided media (a) Twisted pair, (b) Coaxial, (c) Fiber-optic

2. Unguided Media

Unguided

media

mengirim gelombang

elektromagnetik

tanpa

menggunakan konduktor fisik. Tipe komunikasi yang menggunakan

media ini disebut sebagai komunikasi nirkabel (wireless). Sinyal secara

normal akan disebarkan melalui udara sehingga tersedia untuk perangkat

apa pun yang memiliki kemampuan untuk menerimanya.

Gambar berikut menunjukkan bagian dari spektrum

elektromagnetik dari frekuensi 3 KHz sampai dengan 900 THz yang

dapat digunakan untuk komunikasi nirkabel.

Lightwave

Radiowave dan Microwave

Infrared

300

400 900

KHz

GHz

THz THz

Gambar 2.11 Spektrum elektromagnetik

Bagian

dari

spektrum elektromagnetik

berupa

gelombang

radio

(radiowave) dan gelombang mikro (microwave), yang dibagi menjadi 8

tingkat,

yang biasa disebut

bands, dimana

masing-masing

band

diatur

oleh kebijakan Negara. Band ini dimulai dari VLF (Very Low

Frequency)

sampai

dengan

EHF

(Extremely High Frequency).

Tabel

berikut menunjukkan pembagian band berikut frekuensi dan aplikasinya.

Tabel 2.2 Tabel band dan frekuensi

Band

Frekuensi

Aplikasi

VLF (Very Low Frequency)

LF (Low Frequency)

MF (Middle Frequency)

HF (High Frequency)

VHF (Very High Frequency)

UHF (Ultra High Frequency)

SHF (SUper High Frequency)

EHF (Extremely High Frequency)

3-30 KHz

30-300 KHz

300 KHz-3 MHz

3-30 MHz

30-300 MHz

300 MHz-3 GHz

3-30 GHz

30-300 GHz

Navigasi radio jarak jauh

Menara radio Radio

AM Komunikasi

pesawat TV VHF,

radio FM

TV UHF, telpon seluler, satelit

Satelit komunikasi

Radar, satelit

Gelombang

transmisi

nirkabel (Forouzan,

2003,

p186)

dibagi

menjadi 3 kelompok besar, yaitu gelombang radio (radiowave),

gelombang mikro (microwave), dan inframerah.

a. Radiowave

Meskipun tidak ada batasan jelas

antara

gelombang

radio

dengan gelombang mikro, namun biasanya gelombang

elektromagnetik yang

memiliki

rentang

frekuensi

antara

KHz

sampai dengan 1 GHz biasanya disebut gelombang radio. Sifat dari

gelombang

radio

adalah omnidirectional, yaitu gelombang

elektromagnetik akan disebarkan ke segala arah, sehingga antenna

pengirim dan penerima tidak perlu diarahkan. Kekurangannya adalah

pada saat gelombang radio dilewatkan akan rentan terganggu oleh

antena

lain

yang

sedang

mengirim sinyal dengan frekuensi yang

sama.

Gelombang radio biasa digunakan untuk komunikasi banyak

arah (multicast) seperti radio dan tv.

b. Microwave

Gelombang mikro memiliki rentang frekuensi antara 1 GHz

sampai dengan 300 GHz. Sifat gelombang mikro adalah

unidirectional, yaitu gelombang tersebut akan terfokus secara

menyempit

(satu

arah),

yang

berarti

antena

pengirim dan penerima

harus diarahkan. Mode ini mempunyai keuntungan karena sepasang

antena

dapat

diarahkan

tanpa

mengganggu

antena

lainnya.

Gelombang

mikro biasa digunakan

untuk komunikasi satu arah

(unicast) seperti telepon selular, jaringan satelit, dan WLAN.

c.Inframerah

Sinyal

inframerah berada pada

frekuensi 300 GHz sampai

dengan 400 THz (dengan panjang gelombang 1 mm sampai dengan

770 nm), sehingga hanya bisa digunakan untuk komunikasi jarak

dekat.

Karena

sinar

inframerah mempunyai

frekuensi

yang

tinggi,

maka tidak bias melewati dinding. Keuntungan menggunakan sinyal

infra merah adalah mampu mencegah gangguan antara satu sistem

dengan sistem lain, sehingga komunikasi jarak dekat yang sedang

dilakukan

tidak dapat dipengaruhi oleh sistem

yang

lain pada

ruangan yang berbeda. Inframerah tidak dapat digunakan di luar

gedung karena sinar matahari memiliki gelombang inframerah yang

dapat mengganggu komunikasi. Sinyal inframerah dapat digunakan

untuk

komunikasi

jarak

dekat

dalam area

tertutup

yang

menggunakan perambatan garis lurus.

2.1.7

Medium Access Control

Untuk

melakukan

access

jaringan,

kita

memerlukan control

access (Lukas, 2000, p117), dan itu sangat bergantung dari topologi

network, kerja sistem dalam jaringan serta type

media yang dipakai. Jadi

medium access control akan dibagi menjadi 2 macam sistem access, yaitu

1. Centralized

Medium

access

control

yang

mempunyai jaringan Centralize

diperlukan :

•

Topologi

Star,

dikarenakan

Sentral

Switching

akan

menghubungkan semua node yang ada dalam jaringan.

•

Media yang dipakai biasanya twisted pair.

•

Teknik yang dipergunakan Circuit Switched.

Contoh : Alohanet.

Keuntungan dari Centralize :

a. Pengontrolan tinggi

b. Sederhana penyambungannya

c. Mudah mengkoordinasikan sebab 1 sentral

Kelemahannya :

a. Untuk slave yang banyak, mengakibatkan sentral sangat sibuk.

b. Pada broadcast dapat terjadi delay propogasi.

2. Distributed

Medium access control yang mempunyai jaringan distributed

diperlukan :

•

Topologi

Bus, dikarenakan data akan dikirimkan ke semua

tempat lewat bus dalam network.

•

Memerlukan protokol yang

memakai prinsip distribusi pada

waktu melakukan akses kedalam network.

•

Media yang dipakai twisted pair, coax, atau fiber optic.

•

Dipakai teknik Packet Switched.

2.1.8

Akses Jaringan

Pada

waktu

melakukan

akses

dalam

jaringan

(Lukas,

2000, p119), dipakai beberapa cara. Cara

yang paling

umum

dilakukan pada jaringan adalah :

1. Polling

Dipakai

pada

multipoint

link,

dilakukan

jika

primary

menginginkan data dari secondary.

2. Token Passing

Ada 2 jenis token passing, yaitu :

•

Token Bus

Single channel Broadband dengan kecepatan 1,5,10 Mbps

•

Token Ring

3. CSMA dan CSMA/CD

Carrier

Sense

Multiple

Access/

Collision

Detection.

Dipakai

pada

komunikasi

Baseband

dengan

media

coax

(10

Mbps), digital signalling dan topologi bus.

Karakteristik CSMA/CD :

•

Random Access

•

Mendengar sambil bicara

•

Apabila ada tabrakan, semua station akan mendengar untuk

kemudian broadcast kembali dengan waktu random.

2.2

Protocol dan Arsitektur Protocol

Proses pertukaran informasi (Stallings, 2000, pp13-22) antara komputer

untuk keperluan saling kerja sama

secara

umum menunjukkan suatu komunikasi

komputer. Hampir sama dengan itu, saat dua komputer atau lebih saling

dihubungkan

melalui

sebuah

jaringan

komunikasi,

rangkaian

station –

station

komputernya disebut sebagai komputer network. Karena dengan tahap yang sama

saling kerja sama diperlukan antara user terminal dan komputer, istilah – istilah

ini sering digunakan ketika beberapa entiti dari sistem adalah terminal.

Saat membahas masalah komunikasi komputer dan jaringan komputer,

terdapat dua konsep penting, yakni :

•

Protocol

•

Arsitektur komunikasi – komputer (computer – communications architecture),

atau arsitektur protokol (protocol architecture)

Sebuah protokol dipergunakan untuk proses komunikasi di antara entiti

pada

sistem yang

berbeda

–

beda. Istilah entiti

dan

sistem dipergunakan dalam

berbagai

istilah

umum. Sebagai contoh adalah program – program aplikasi user

(user appliacation programs), program transfer file (file transfer package), sistem

manajemen

data-base

(data-base management system), fasilitas electronic mail,

dan terminal. Sedangkan contoh untuk isitilah sistem adalah komputer, terminal,

dan sensor remote

(remote sensors). Perlu diingat bahwa pada beberapa kasus

tertentu di mana entiti dan sistem berada bersifat coextensive (misalnya, terminal).

Umumnya, suatu entiti cukup

mampu

untuk

mengirim dan

menerima

informasi,

dan suatu sistem secara fisik merupakan objek yang berbeda yang memuat suatu

entiti atau

lebih.

Bagi

dua

entiti

agar dapat

berkomunikasi

secara lancar,

ibaratnya, keduanya harus berbicara dengan dua bahasa yang sama. Apa yang

dikomunikasikan, bagaimana

komunikasi

itu

terjadi,

serta saat

komunikasi

tersebut dilakukan haruslah sesuai dengan kesepakatan diantara entiti – entiti yang

terlibat. Kesepakatan yang dimaksud menunjuk pada sebuah protokol, yang dapat

juga diartikan sebagai suatu rangkaian aturan yang membawahi proses pertukaran

data

diantara

dua

entiti. Elemen

–

elemen

kunci

untuk

sebuah

protokol

adalah

sebagai berikut :

• Syntax : Meliputi segala sesuatu yang berkaitan dengan format data dan level

–

level sinyal

•

Semantics

Meliputi

informasi

kontrol

untuk

koordinasi

dan pengendalian

kesalahan

• Timing : Meliputi kesesuaian urutan dan kecepatan

Dua

arsitektur

protokol

telah

disediakan

sebagai

suatu

dasar

atau

basis

bagi pengembangan

standar

–

standar

komunikasi

TCP/IP

protocol suite

dan

OSI reference model. TCP/IP adalah arsitektur standar yang banyak dipergunakan

dan OSI telah menjadi model standar

untuk mengkalisifikasikan fungsi – fungsi

komunikasi.

2.2.1

Arsitektur Protocol TCP/IP

TCP/IP (Stallings, 2000, pp18-21) merupakan hasil dari

pengembangan

dan

riset

protokol

yang

dilakukan atas jaringan paket –

switched eksperimental (experimental packet –

switched network),

ARPANET,

dan

didanai

oleh

DARPA (Defence

Advanced

Research

Project Agency), dan secara umum dikenal sebagai TCP/IP protocol suite.

Protocol

suite

ini

terdiri

atas

sekumpulan

protokol

dalam

jumlah

besar

yang dijadikan sebagai standar Internet.

Tidak ada model protokol TCP/IP resmi sebagaimana yang ada

dalam OSI.

Bagaimanapun

juga,

bila

didasarkan

atas

standar

–

standar

protokol

yang

telah

dikembangkan,

kita

dapat

menyusun task

–

task

komunikasi untuk TCP/IP menjadi lima lapisan independen secara relatif :

•

Lapisan Aplikasi (Application Layer)

•

Lapisan Host-to-host

atau transport

•

Lapisan internet (Internet Layer)

•

Lapisan Akses Jaringan (Network Access Layer)

•

Lapisan Fisik (Physical Layer)

Physical layer

meliputi

interface

fisik

antara

suatu

perangkat

transmisi

data

(misalnya,

workstation, komputer) dengan sebuah media

transmisi

atau

jaringan.

Lapisan

ini

berkaitan

dengan

karakteristik

–

karakteristik khusus dari media transmisi, sifat sinyal, rate date, dan lain –

lain yang berkaitan dengan hal itu.

Network

access

layer berkaitan dengan pertukaran data antara

sebuah

ujung

sistem dengan

jaringan

mana

dihubungkan.

Komputer

pengirim harus menyediakan jaringan dengan alamat komputer yang

dituju, sehingga jaringan dapat

mengirimkan data ke tujuan secara

tepat.

Komputer pengirim juga dapat meminta servis – servis tertentu, misalnya

prioritas,

yang

mungkin disediakan oleh jaringan. Software khusus yang

dipergunakan pada lapisan ini tergantung

pada

tipe

jaringan

yang

digunakan ; standar –

standar berbeda telah dikembangkan untuk circuit

switching,

paket

switching

(misalnya,

X.25),

LAN

(misalnya,

ethernet),

dan lain-lain.

Lapisan

network

access berkaitan

dengan

pengaksesan

mana

serta pengiriman data

melewati sebuah jaringan untuk dua ujung sistem

yang dihubungkan ke jaringan yang sama. Dalam kasus tersebut di

mana

dua perangkat dihubungkan ke jaringan yang berbeda, diperlukan prosedur

–

prosedur tertentu agar data dapat

melintasi jaringan yang bermacam –

macam.

Ini

merupakan

fungsi dari Internet layer. IP(internet protocol)

dipergunakan pada lapisan ini untuk menyediakan fungsi routing melintasi

jaringan yang bermacam –

macam. Protokol ini diterapkan tidak hanya

pada ujung sistem namun juga pada jalur – jalurnya.

Router adalah suatu processor yang menghubungkan dua jaringan

dan fungsi utamanya adalah untuk merelay data dari satu jaringan ke

jaringan yang lain pada jalurnya mulai dari sumber ke ujung sistem tujuan.

Dengan mengabaikan sifat aplikasi yang melakukan proses

pertukaran data, ada syarat – syarat umum yang harus dipenuhi agar suatu

data dapat dipindahkan

dengan tepat.

Yaitu, dengan

memastikan

bahwa

seluruh

data

tiba

aplikasi

tujuan dan

data

yang

tiba

tersebut

sesuai

dengan yang diperintahkan saat data

dikirim. Mekanisme –

mekanisme

untuk pengiriman yang andal ini berada pada

lapisan host-to-host atau

lapisan transport. TCP (Transmission Control Protocol) adalah protokol

yang paling umum dipergunakan untuk menyediakan fungsi ini.

Terakhir, application layer (lapisan aplikasi) berisikan logik yang

dibutuhkan untuk mendukung berbagai aplikasi user. Untuk setiap jenis

aplikasi

yang

berbeda,

misalnya

file

transfer, diperlukan modul terpisah

yang sesuai dengan aplikasi tersebut.

Lapisan network access dan

fisikal

menyediakan

interaksi antara

ujung

sistem dengan

jaringan,

sedangkan

lapisan

aplikasi

dan

transport

dikenal dengan nama end-to-end protocol; mereka mendukung interaksi

antara dua end system. Pada

lapisan internet(internet layer),

ujung sistem

menyampaikan informasi tentang jalur –

jalur namun juga menyediakan

beberapa fungsi umum antara dua end system tersebut.

2.2.2

Model OSI

Model OSI (Open System Interconnection) (Stallings, 2000, pp22-

23)

dikembangkan

oleh

ISO

(International

Organizationfor

Standardization)

sebagai

model

untuk

arsitektur

komunikasi

komputer,

serta sebagai kerangka kerja bagi pengembangan standar-standar protokol.

Model OSI terdiri dari tujuh lapisan, yaitu:

•

Application

Menyediakan akses ke lingkungan OSI serta menyediakan layanan

informasi terdistribusi.

•

Presentation

Menyediakan

keleluasaan

terhadap

proses aplikasi

untuk

bermacam representasi data(syntax)

•

Session

Menyediakan struktur kontrol untuk komunikasi diantara aplikasi –

aplikasi ; menentukan, menyusun, mengatur dan mengakhiri koneksi

sesi diantara aplikasi – aplikasi yang sedang beroperasi

•

Transport

Menyediakan

transfer

data

yang

handal

dan

transparan

diantara

titik ujung; menyediakan perbaikan end-to-end error dan flow control.

•

Network

Melengkapi lapisan yang lebih tinggi dengan keleluasaan dari

transmisi data dan teknologi – teknologi switching yang dipergunakan

untuk menghubungkan sistem; bertugas menyusun, mempertahankan,

serta mengakhiri koneksi.

•

Data link

Menyediakan

transfer

informasi yang reliabel melewati link

fisik;

mengirimi block (frame) dengan sinkronisasi yang diperlukan, kontrol

error, dan flow control.

•

Physical

Berkaitan

dengan

transmisi

bit

stream yang

tidak

terstruktur

sepanjang media

physical(physical

medium);

berhubungan

dengan

karakteristik prosedural, fungsi, elektris, dan mekanis untuk

mengakses media fisikal.

Perancang OSI mengasumsikan bahwa model dan protokol –

protokol

yang

dikembangkan

dalam model

ini

akan

mendominasi

komunikasi

komputer,

akhirnya menggantikan

implementasi

proprietary

protokol dan saingan model multivendor seperti TCP/IP. Hal ini tidak

terjadi. Meskipun, banyak protokol

yang sangat bermanfaat telah

dikembangkan sesuai konteks OSI, seluruh tujuh model lapisan ini tidak

dapat berkembang dengan baik. Malah, justru arsitektur TCP/IP

lah yang

mendominasi.

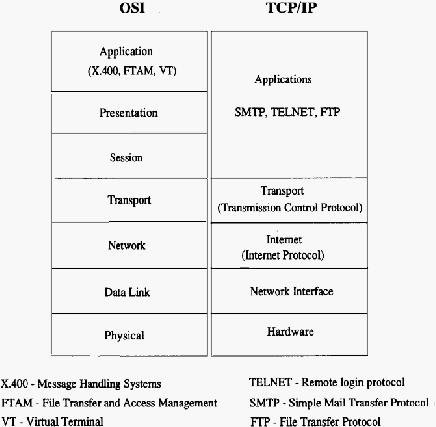

Gambar 2.12 Perbandingan tabel OSI dengan tabel TCP/IP

2.3

Perangkat Keras Jaringan

Dalam membangun

jaringan

pasti

dibutuhkan

peralatan

untuk

dapat

menghubungkan komputer atau perangkat keras lainnya agar dapat saling

berkomunikasi. Berikut beberapa peralatan yang umum digunakan dalam sebuah

jaringan:

1. Network Interface Card (NIC)

NIC atau yang lebih dikenal dengan network card merupakan sebuah

PCB (Printed Circuit Board) yang berfungsi untuk menghubungkan komputer

dengan jaringan komputer. NIC ini ditempatkan pada slot yang terdapat pada

mainboard komputer.

2. Repeater

Sebuah

jaringan

komputer

mempunyai keterbatasan

daya

jangkau

jaringan yang menggunakan kabel dengan tipe UTP

hanya memiliki daya

jangkau

hingga

100m.

Oleh

karena

itu diperlukan

sebuah

alat

yang

dapat

berfungsi

untuk

memperpanjang

jangkauan jaringan

dari

medium

komputer

tersebut. Alat yang dimaksud tersebut adalah repeater. Repeater berguna

untuk membangkitkan dan menguatkan sinyal-sinyal yang menganalisis pada

jaringan komputer sehingga jaringan komputer dapat menjangkau jarak yang

lebih jauh.

3. Hub

Hub

memiliki

prinsip

kerja

yang

sama

dengan

repeater

yakni

berfungsi untuk menguatkan sinyal-sinyal pada jaringan komputer. Namun

yang

membedakannya

dengan

repeater

adalah pada

hub

terdapat

port-port

yang lebih banyak sehingga hub dikenal juga dengan multiport repeater. Ada

alasan di dalam menggunakan hub, yakni hub digunakan sebagai titik pusat

koneksi dari sambungan jairngan (titik pusat dari topologi star). Alasan

lainnya adalah apabila ada masalah

dengan

kabel

jaringan

yang

menghubungkan sebuah komputer, maka

maslah tersebut tidak akan

mempengaruhi jaringan (hal ini berbeda bila menggunakan topologi bus

dimana apabila ada kabel jaringan yang bermasalah maka akan berdampak

pada jaringan)

4. Bridge

Bridge merupakan alat yang bekerja untuk menghubungkan 2 segmen

LAN

atau

lebih.

Tujuan

utama

dari penggunaan bridge

adalah

untuk

memfilter traffic antara kedua segmen LAN. Bridge dapat melakukan filtrasi

terhadap

data

yang

akan

melewatinya

dengan

menggunakan

alamat Media

Access Control (MAC) yang merupakan alamat permanen unik yang ada pada

setiap network interface.

5. Switch

Switch juga dikenal sebagai multiport bridge. Switch juga melakukan

penyaringan terhadap data yang melewatinya

dengan

menggunakan

alamat

MAC. Dengan adanya

filtrasi pada switch

ini maka jaringan komputer akan

lebih efisien. Walaupun switch memiliki jumlah port yang banyak (mirip hub)

namun switch memiliki kelebihan lainnya dibandingkan hub. Dalam satu

waktu

yang

sama,

hubungan

komunikasi dapat

terjadi

lebih

dari satu

(pada

hub hal ini tidak bisa dilakukan).

6. Router

Router bekerja untuk melakukan routing yaitu

menentukan jalur

terbaik yang akan dilalui sebuah paket data berdasarkan pada alamat IP yang

terdapat pada data yang melewatinya. Karena kemampuannya mengarahkan

(routing) paket data berdasarkan alamat IP, router ini menjadi alat yang cukup

penting

dalam sebuah

jaringan

internet. Router

bekerja

dengan

cara

menganalisa alamat IP dari paket data yang masuk. Berdasarkan hasil analisa

tersebut, router memutuskan apakah data tersebut perlu diteruskan atau tidak.

Apabila perlu diteruskan, maka router juga dapat memilih router terbaik bagi

paket data tersebut dan kemudian meneruskan ke port yang sesuai. Kelebihan

lain dari router adalah dapat

memfiltrasi data

yang

melewatinya berdasarkan

ACL (Access Control List), menjembatani komunikasi antar protokol yang

berbeda

(misalnya

antara

protokol

IP dengan protokol

IPX) dan

juga

antar

teknologi yang berbeda-beda (misalnya antara token ring dengan ethernet).

2.4

Network Monitoring

Dibawah

ini akan dibahas

mengenai pengertian dan tujuan dari Network

monitoring.

2.4.1 Pengertian

Network monitoring (Wong, 2000, p2) adalah koleksi informasi

yang

diperlukan

dalam network

management.

Aplikasi

network

monitoring dibuat

untuk

mengumpulkan

data

untuk

aplikasi network

management.

Sebenarnya network

monitoring dapat

dibagi

menjadi

bagian

(Anonymous,

2001,

p425)

yaitu

connection

monitoring dan

traffic

monitoring. Connection monitoring adalah teknik monitoring jaringan

yang dapat dilakukan dengan melakukan tes ping antara monitoring

station dan device target, sehingga dapat diketahui bila koneksinya down.

Traffic monitoring adalah teknik monitoring jaringan dengan melihat

paket aktual dari traffic pada jaringan dan menghasilkan laporan

berdasarkan traffic jaringan.

2.4.2

Tujuan

Tujuan dari network monitoring adalah (Wong, 2000, pp2-3)

adalah untuk mengumpulkan informasi yang berguna dari berbagai bagian

jaringan

sehingga

jaringan

dapat diatur

dan

dikontrol

dengan

menggunakan informasi yang telah terkumpul tersebut.

Beberapa alasan utama dilakukannya network monitoring :

1. Adalah sulit untuk mengawasi apa yang sedang terjadi di dalam

jaringan yang memiliki sejumlah besar mesin (host) tanpa alat

pengawas yang baik.

2. Untuk mengetahui masalah pada jaringan sebelum manager

menanyakan kepada administrator dan sebelum pelanggan menelepon.

Tanpa kemampuan utnuk monitoring jaringan, seorang administrator

hanya dapat bereaksi terhadap problem jika problem tersebut

muncul

dibandingan mencegah problem ini sebelumnya.

3. Untuk menjaga agar jaringan selalu dalam keadaan sehat.

4. Untuk

mendeteksi kesalahan pada

jaringan, gateway dan server yang

penting.

5. Untuk

memberitahukan

masalah

kegagalan

jaringan

kepada

administrator secepatnya.

6. Mendokumentasikan jaringan

7. Keuntungan akan administrasi yang disentralisasi.

8. Adalah suatu keharusan dalam lingkungan jaringan.

2.5

Program Ping

Ping

adalah perintah

TCP/IP

yang

utama

digunakan

untu

pemecahan

masalah konektivitas, pencapaian dan resolusi nama (Anonymous, 2004). Ping

pada

sistem operasi Windows

menjelaskan

konektivitas

pada

level

IP ke

komputer

TCP/IP

lainnya

dengan

mengirimkan

pesan

ICMP Echo

Request.

Kemudian, tanda terima

dari dari pesan Echo Reply yang bersangkutan akan

ditampilkan

bersama

dengan

round-trip times.

Namun,

sebenarnya

kebijakan

penyaringan

paket

pada

router, firewall

atau jenis

keamanan yang lain dapat

mencegah lalu lalang pesan ICMP tersebut.

Ketika pesan ICMP echo reply dikembalikan oleh tujuan, TTL dan

round-

trip time dihitung.

Ping

menghitung

round-trip time

dengan

menyimpan

waktu

kapan ping

mngirimkan Echo Request pada bagian data di dalam pesan

ICMP.

Ketika Echo

dikembalikan, ping

mengurangi

waktu

itu

dari

waktu

sekarang.

2.6

Aplikasi Yang Digunakan

Dalam membangun aplikasi

ini digunakan

beberapa software

baik

yang

berfungsi sebagai sistem operasi maupun program – program pendukung.

1. Microsoft Visual Basic 6.0

Visual Basic 6.0 (Mangkulo, 2004,

p1) adalah salah satu produk

bahasa pemrograman yang

dikeluarkan oleh microsoft, salah satu

perusahaan software

terkemuka

dunia.

Visual

Basic

6.0

merupakan

bahasa

pemrograman

yang

mudah digunakan utnuk pengembangan

aplikasi, baik itu aplikasi kecil maupun aplikasi besar. Dengan banyaknya

komponen

kontrol

yang

disediakan

oleh Visual

Basic 6.0

membuat

para

programmer

dan

pengembang

aplikasi

lebih

mudah

dalam pembuatan

aplikasi.

Sedangkan pengertian kata ”Visual” dan kata ”Basic” berikut ini

diambil dari MSDN website (Anonymous, 2004). Kata ”Visual” mengacu

kepada metode yang digunakan untuk

membuat

GUI.

Daripada

menulis

sejumlah baris kode untuk mendeskripsikan tampilan dan lokasi dari

elemen antarmuka, Visual Basic dapat dengan mudah menambahkan

objek yang telah dibuat sebelumnya

untuk ditempatkan di layar. Kata

”Basic” mengacu pada bahasa pemrograman BASIC (Beginners All-

Purpose Symbolic Instruction Code) yaitu bahasa pemrograman yang

digunakan oleh banyak orang dalam sejarah komputer. Visual Basic telah

berevolusi dari bahasa BASIC dan sekarang mengandung ratusan fungsi,

kalimat dan kata kunci yang berhubungan langsung dengan GUI

Windows.

2.7

Teknologi SMS

Aplikasi SMS telah diakui merupakan aplikasi messaging

yang paling

populer di dunia. SMS telah menjadi lahan yang menjanjikan untuk meraih

peluang bisnis di pasar konsumen maupun industri di dunia. Dari jumlah kiriman

SMS

dunia, 90%

masih

merupakan

kiriman jenis person

person. Namun

demikian,

SMS

sangat

potensial

untuk dikembangkan

menjadi aplikasi berbasis

industri

dengan

berbagai

macam layanan,

seperti m-commerce,

location

based

service, periklanan, voting, permainan, hiburan, dsb.

SMS pada awalnya tidak terhitung sebagai layanan penting dalam jaringan

telpon

seluler

karena

SMS

dikembangkan

terutama sebagai alat

pengirim

informasi data konfigurasi dari telpon seluler dan tidak lebih dari sekedar layanan

tambahan

daripada

sebagai

bagian

dari

protokol

jaringan.

Penambahan

fungsi

SMS

sebagai

alat

pengirim pesan

singkat

dari

pengguna

lainnya

sebenarnya buka merupakan solusi dari hasil pemikiran serius. Namun demikian

pada

akhirnya

SMS

menjadi

sukses

secara tidak terduga sebagai layanan

messaging paling populer di dunia.

SMS adalah layanan untuk mengirim dan menerima pesan tertulis (teks)

dari maupun kepada MS (Mobile station). Pesan teks yang dimaksud tersusun dari

huruf,

angka,

atau

karakter

alfanumerik.

Pesan

teks

dikemas

dalam satu

packet/frame yang berkapasitas maksimum 160 byte yang dapat direpresentasikan

berupa

160

karakter. Pada

proses

pengiriman

pesan diterima oleh

SMS Center

(SMSC), dimana

tujuan

pesan

harus sesuai

dengan mobile device yang

dituju.

Untuk

melakukan hal

tetsebut,

SMSC

mengirimkan

permintaan

SMS

Home

Location Register (HLR) untuk menemukan roaming (kemampuan device dalam

menerima

sinyal

walaupun

luar

daerah) dari

nomor

yang dituju. Lalu

HLR

akan memberikan respon kepada SMSC berupa:

1. aktif atau tidak aktif

2. posisi dari roaming

Jika status tidak aktif, maka SMSC akan menyimpan pesan tersebut dalam

jangka

waktu

tertentu.

Ketika

pesan berhasil terkirim

maka

HLR

akan

memberitahu SMSC, dan SMSC akan memberi tahu si pengirim pesan.

2.7.1 Kelebihan SMS

Kelebihan SMS antara lain:

1. Harga per kiriman tetap/konstan. Apabila beban biaya telpon

bervariasi maka beban biaya kiriman SMS adalah tetap. Hal ini

berpengaruh terutama

pada pelanggan yang menggunakan kartua

prabayar yang mempunyai kredit pulsa terbatas pada telpon seluernya.

2. Praktis,

pesan

dapat

dikirim

penerima

tanpa

harus

penerima

standby di tempat

3. Handal, ketika pesan SMS terkirim dan masuk gateway, dan gateway

telah berhasil

mengirimkannya ke nomor tujuan,

maka gateway akan

mengirim pesan

acknowledgement

pengirim

bahwa

pesan

telah

dikirim.

2.7.2

Kekurangan SMS

Kekurangan SMS antara lain:

1. Data yang terbatas, data yang dikirim melalui SMS terbatas pada 160

karakter

Tergantung pada

traffic, jika

traffic pada

jaringan SMS padat,

maka

pesan

yang dikirim

menjadi

lebih

lambat

sampai

tujuan dan

jika

jaringan SMS sangat padat maka ada kemungkinan pesan yang dikirim

tidak bisa sampai ke penerima

3. Tergantung

sinyal,

jika

telpon

seluler pengirim

atau penerima

tidak

bisa

mendapatkan

sinyal,

maka

pesan

SMS

tidak

dapat dikirim atau

diterima.
