BAB 2

LANDASAN TEORI

2.1 Jaringan Komputer

Jaringan komputer merupakan dua komputer atau lebih yang saling berhubungan

satu sama lain, saling berkomunikasi secara elektronik, saling membagi sumber daya

(contohnya printer

sharing,

file

sharing)

yang

dihubungkan

melalui

beberapa

media

seperti kabel, gelombang radio, dan satelit. (binusmaya.binus.ac.id).

Berdasarkan

luas

jangkauan

suatu

jaringan,

maka

jaringan

dapat

dibagi

tiga,

yaitu LAN (Local Area Network), MAN (Metropolitan Area Network) dan WAN (Wide

Area Network). (tanenbaum 2002,p.9).

Berdasarkan definisi tersebut, dapat diperjelas bahwa network adalah

sekelompok komputer beserta perangkat digital lainnya yang saling terhubung satu sama

lain sehingga dapat saling bertukar data atau informasi secara real time.

2.1.1 LAN

LAN merupakan suatu jaringan komputer yang memiliki jangkauan

geografis yang terbatas. Contohnya jaringan komputer pada sekolah atau gedung

perkantoran.

LAN menghubungkan beberapa workstation, printer dan beberapa perangkat

digital lainnya. LAN memberikan beberapa keuntungan kepada penggunanya

diantaranya pembagian

hak akses peralatan jaringan dan aplikasinya, pertukaran

file antar pengguna, dan komunikasi antar pengguna (cisco system 1998,p.38).

Suatu LAN dirancang untuk :

•

Beroperasi pada wilayah geografis yang terbatas.

•

Memperbolehkan beberapa user untuk mengakses high bandwidth media.

•

Menyediakan koneksi pada service local secara full time.

•

Menghubungkan peralatan komputer

yang berdekatan secara fisik (cisco

system 1999,p.4).

2.1.2 MAN

MAN adalah

kumpulan

LAN

yang

menyediakan akses dan

service

dalam

suatu daerah metropolitan atau perkotaan. Daerah yang dicakup oleh MAN bisa

sampai dengan 150 km. MAN memiliki cakupan daerah yang lebih luas dari LAN

namun memiliki cakupan yang lebih kecil dari WAN. (http://cisco.netacad.net).

2.1.3 WAN

WAN adalah suatu jaringan yang dapat menghubungkan sejumlah LAN dan

memiliki cakupan daerah yang sangat luas dari satu wilayah, negara bahkan dunia.

Contoh suatu jaringan WAN yang besar adalah penerapan

internet (cisco system

1999,p.6).

WAN di desain untuk :

•

Beroperasi pada wilayah geografis yang sangat luas

•

Memungkinkan akses melalui interface serial yang beroperasi pada kecepatan

yang rendah.

•

Menyediakan konektifitas fulltime dan parttime.

•

Menghubungkan peralatan yang dipisahkan oleh wilayah yang luas.

Teknologi yang biasa digunakan dalam WAN :

•

Modem

•

ISDN (Integrated Service Digital Network)

•

DSL (Digital Subscriber Line)

•

Frame Relay

•

ATM (Asynchronous Transfer Mode)

•

SONET (Synchronous Optical Network)

2.1.4 VPN (Virtual Private Network)

VPN merupakan layanan jaringan yang menawarkan keamanan,

konektifitas yang pasti melalui infrastruktur jaringan public, seperti internet. VPN

memelihara kebijakan manajemen dan keamanan yang sama

sebagai jaringan

private. Penggunaan

suatu

VPN

merupakan cara yang paling menghemat biaya

untuk

membuat suatu koneksi point-to-point antara para pemakai dengan

suatu

jaringan pada perusahaan.

Berikut ini adalah tiga jenis utama VPN:

VPN menyediakan akses remote

untuk pengguna Small Office, Home

Office (

SOHO) ke Intranet Atau Extranet diatas suatu infrastruktur yang sama. Akses

VPN menggunakan analog, dialup, ISDN, DSL, mobile IP, dan teknologi kabel

secara

aman

untuk

menghubungkan

para pemakai mobile,

telecommuters, dan

kantor cabang.

Intranet

VPN

menggunakan

koneksi

yang terdedikasi untuk menghubungkan

remote

office

dan

regional

kedalam suatu

jaringan

internal

Intranet

VPN

mengijinkan akses hanya untuk karyawan dalam suatu perusahaan.

3. Extranet

VPN

menggunakan koneksi

yang

terdedikasi

untuk

menghubungkan

mitra

bisnis

kedalam

suatu

jaringan

internal.

Extranet

VPN

mengijinkan

orang

lain mengakses VPN suatu perusahaan. (http://cisco.netacad.net).

2.2 MODEL REFERENSI OSI

OSI (Open Systems Interconnection) merupakan standarisasi desain komunikasi

pada

jaringan

komputer

yang

memiliki

kompatibilitas yang tinggi antara produk atau

teknologi

yang

dikembangkan

oleh

beberapa perusahaan

produsen

peralatan

jaringan

komputer yang berbeda.

Pada model

referensi OSI, terdapat 7 buah layer, yang pada masing –

masing

layernya menggambarkan fungsi-fungsi jaringan. Membagi sebuah jaringan ke dalam 7

layer memiliki keuntungan sebagai berikut :

1. Membagi Komunikasi jaringan ke bagian yang lebih kecil atau sederhana.

2. Standarisasi komponen jaringan

yang dikembangkan oleh beberapa perusahaan

yang berbeda.

3. Memungkinkan

peralatan

jaringan

dan

software

yang

berbeda

dapat

berkomunikasi satu sama lain.

4. Mencegah perubahan pada satu layer yang dapat menggangu kinerja layer yang

lain.

5. Membagi

model

komunikasi

jaringan

bentuk

yang

lebih

sederhana

untuk

lebih mudah di pelajari.

2.2.1 Fungsi Tiap Layer pada OSI

Layer 7 : Application

Layer ini berfungsi sebagai alat untuk mendistribusikan aplikasi yang

digunakan untuk mengakses lingkungan OSI. Selain itu, aplikasi umum seperti file

transfer, electronic mail, dan terminal access untuk komputer-komputer yang

berjauhan juga ditempatkan pada lapisan ini.

Layer 6 : Presentation

Layer ini berfungsi untuk menentukan format data yang dipindahkan antar

aplikasi

dan

menawarkan

pada

program-program aplikasi serangkaian layanan

transformasi

data.

Lapisan

ini

menjelaskan sintaks yang digunakan

untuk

komunikasi

antaraplikasi

dan

menyediakan

seleksi

berikut

modifikasi

dari

tipe

komunikasi

yang

digunakan.

Proses

enkripsi

dan

kompresi data

juga terjadi

lapisan ini.

Layer 5 : Session

Session Layer berfungsi untuk menyediakan suatu mekanisme yang dapat

mengontrol

dialog

antaraplikasi

pada ujung

sistem.

Lapisan

ini

membangun,

mengatur, dan memutuskan koneksi antar aplikasi yang saling berhubungan.

Secara umum layanan-layanan yang disediakan oleh session layer adalah:

Disiplin dialog: dapat berupa full duplex atau half duplex

Pengelompokan: aliran data dapat ditandai

dengan cara menentukan

kelompok data.

Recovery: Session Layer dapat menyediakan suatu mekanisme pemeriksaan,

agar

bila

terjadi

kegagalan

antara checkpoint,

entity

session

dapat

mentransmisikan kembali seluruh data mulai dari checkpoint terakhir.

Layer 4 :Transport

Layer

Transport

mensegmentasi

data

dari

pengirim

dan

merakit

kembali

data

dalam sebuah

data

stream pada

komputer

penerima.

Layer

transport

berfungsi sebagai pemecah informasi menjadi paket – paket data yang akan

dikirim dan sebagai penyusun kembali paket – paket data menjadi sebuah

informasi yang diterima.

Layer 3 : Network

Layer

ini

menyediakan

pengiriman

data atau

transfer

informasi

antara

ujung sistem melewati

beberapa

jaringan komunikasi berurutan.

Network

Layer

bertanggung jawab dalam membangun, mempertahankan, dan memutuskan

koneksi yang melintasi jalur komunikasi. Layanan yang disediakan oleh Layer 3

adalah pengalamatan jaringan, pemberitahuan kesalahan, segmentasi blok, dan

multiplexing message.

Layer 2 : Data Link

Data link layer berfungsi untuk menerima dan mengirimkan blok data

dengan membawa suatu kode tertentu untuk sinkronisasi, penanganan kesalahan,

dan flow control. Dengan menggunakan kode, data link layer mengupayakan agar

lapisan fisik cukup baik, membetulkan transmisi

yang

mengalami

kesalahan,

menyediakan

alat

untuk aktifasi, deaktifasi,

dan

mempertahankan

link tersebut.

Secara prinsip, layanan yang disediakan oleh data link layer untuk lapisan yang

lebih tinggi adalah pendeteksian dan pengoreksian kesalahan. Jadi, dengan suatu

protocol

lapisan

data link

yang

berfungsi sepenuhnya,

lapisan

yang

lebih

tinggi

berikutnya dapat menerima transmisi bebas kesalahan melewati link.

Layer 1 : Physical

Physical layer berfungsi

untuk

menjembatani

lapisan fisik antara peralatan

dan

suatu

aturan

untuk

melewatkan

bit-bit dari

satu

yang

lainnya.

Physical

layer memfokuskan pada aspek mekanis, elektris, fungsional, dan prosedural dari

suatu komunikasi.

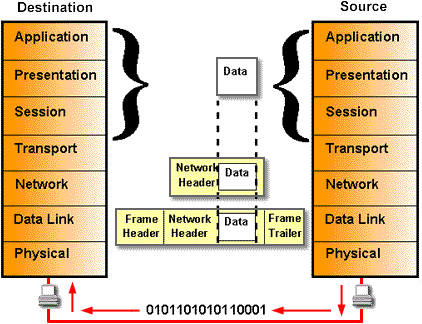

Gambar 2.1 Seven OSI Layer

2.3 Network Device

Suatu jaringan komputer

memiliki beberapa perangkat utama yang berfungsi

menghubungkan komputer. Perangkat tersebut misalnya, repeater , hub, switch, bridge,

router, dan lain – lain.

2.3.1 Repeater dan Hub

Repeater adalah

suatu alat

yang digunakan

untuk

memperkuat sinyal

didalam kabel pada sebuah jaringan. Repeater berada pada physical

layer.

Repeater

menerima

sinyal

daru

suatu

jaringan,

kemudian

repeater

akan

menguatkan dan meneruskan sinyal tersebut ke jaringan lainya.

Hub merupakan suatu alat yang menghubungkan beberapa komputer user

melalui sebuah kabel. Hub berada pada physical layer. Hub memiliki fungsi yang

sama

seperti

reapeater,

perbedaanya hanya

pada

hub

memiliki

port

yang

lebih

banyak (cisco.netacad.net).

2.3.2 Bridge dan Switch

Bridge adalah suatu alat yang melakukan analisis frame

yang masuk dan

membuat keputusan forwarding berdasarkan informasi yang ada

dalam frame

tersebut kemudian meneruskan frame itu ke tujuan yang diinginkan. Bridge berada

pada data link layer.

Switch

memiliki

ciri

yang

sama

seperti bridge namun

memiliki

beberapa

keunggulan antara

lain dari segi

harga, switch lebih

murah karena

memiliki port

yang lebih banyak. (http://cisco.netacad.net).

Bridge

dan

Switch

mengirimkan

paket

berdasarkan MAC

address

yang

disimpan

dalam

tabel

MAC

address pada

switch

brigde.

Terdapat

dua

jenis

switch, unmanageable dan manageable

switch. Unmanageable

switch

berfungsi

hanya meneruskan paket yang diterima berdasarkan MAC address. Sedangkan

Manageable switch

memiliki kemampuan untuk membuat Virtual LAN dengan

melakukan setting terhadap switch, sehingga dapat diatur pengiriman data hanya

dari dan ke jaringan tertentu.

2.3.3 Router

Router

merupakan

suatu

alat

yang

digunakan

untuk

menghubungkan

jaringan yang terpisah dan berfungsi juga untuk melakukan akses ke internet.

Router

terletak

pada

network

layer

pada

OSI

model.

Dalam melakukan

data

forwarding

router

menggunakan

network

layer

address sebagai

IP (Internet

Protocol). (http://cisco.netacad.net).

2.4 Gateway

Gateway merupakan piranti

yang

memiliki

minimal dua buah network interface

untuk menghubungkan dua tipe jaringan. Di Internet suatu alamat bisa ditempuh lewat

gateway-gateway yang memberikan rute ke arah mana yang harus dilalui supaya paket

data

sampai

tujuan. Kebanyakan

gateway

menjalankan

routing

daemon

(program

yang

meng-update

secara

dinamis

tabel routing).

Karena

itu

gateway

juga

biasanya

berfungsi sebagai router. Gateway bisa berbentuk router box seperti

yang di produksi

Cisco, 3COM, dll atau bisa juga berupa komputer yang menjalankan Network Operating

System plus routing daemon. Misalkan PC (Personal Computer) yang dipasang Unix

FreeBSD

dan

menjalankan

program

Routed

atau

Gated.

Dalam pemakaian

NATD,

routing daemon tidak perlu dijalankan, hanya gateway yang diperlukan.

Karena

gateway

mengatur

lalu

lintas

paket data

antar

jaringan, maka di

dalamnya bisa dipasangi mekanisme

pembatasan atau pengamanan (filtering) paket-

paket data. Mekanisme ini disebut Firewall.

2.5 Bandwitdh

Bandwidth adalah perbedaan antara frekuensi terendah

dan

frekuensi

tertinggi

dalam rentang

tertentu

Pada

jaringan

komputer,

bandwidth

mengacu

pada

kecepatan

transfer data, umumnya dalam satuan kbps (kilobit per detik/kilobit per second).

Bandwidth dapat berarti juga sejumlah data yang ditransmisikan melalui sebuah

saluran

komunikasi

dalam

sebuah

jangka

waktu

tertentu.

Selain

itu

bandwidth dapat

juga diartikan jumlah

informasi

yang dapat ditransmisikan pada jaringan dalam waktu

tertentu. (www.cs.bham.ac.uk). Di dalam lingkup

jaringan kecil atau LAN, bandwidth

lebih

sering

dikenal

sebagai

kecepatan

hubungan

atau

koneksi

antar

komputer

yang

saling terhubung. (www.go.tas.gov.au).

2.6 Network Monitoring

Network monitoring adalah proses yang dilakukan untuk memantau beberapa hal

yang terjadi di jaringan komputer (Stalling 1999,p.23). Network monitoring merupakan

aspek yang paling fundamental dari sebuah network manajemen. Tujuan network

monitoring adalah mengumpulkan informasi mengenai status dan tingkah laku elemen

jaringan (Stallings 1999,p.45) . pada network monitoring dapat kita pelajari :

•

Mengetahui down atau up-nya suatu link dan menginformasikannya pada orang

yang bertanggung jawab.

•

Memantau

baik

buruknya

suatu jalur ,

jika ada

paket yang

hilang

atau

bertabrakan (collision), jaringan akan mengalami masalah.

•

Mengetahui banyak paket data yang lewat terhadap waktu.

Dengan

kata

lain

network

monitoring adalah

suatu

perangkat

lunak

yang

memberikan kemampuan pada sebuah workstation untuk memantau lalu lintas jaringan.

Network monitoring dapat menghasilkan

grafik lalu lintas

jaringan pada interval

yang

berbeda dan dapat dilihat record grafik jaringan tersebut.

Menurut

Chiu

dan

Sudama

(1992),

menyarankan

bahwa

network monitoring

harus terdiri dari tiga area rancangan utama, yaitu :

•

Akses untuk memonitor informasi

Bagaimana

mendefinisikan monitoring informasi dan bagaimana

mendapatkan informasi dari suatu sumber ke seorang manajer.

•

Mekanisme rancangan monitoring

Bagaimana cara yang terbaik untuk mendapatkan informasi dari sumber-

sumber.

•

Aplikasi informasi yang dimonitor

Bagaimana

informasi

yang

dimonitor

digunakan

dalam bermacam-macam

area fungsional manajemen.

Komponen – komponen pada sistem network monitoring yaitu :

•

Monitoring Application

Pada komponen ini terdiri dari fungsi-fungsi network monitoring yang

terlihat bagi user , seperti performance monitoring, fault monitoring, dan

accounting

monitoring.

Performance

monitoring

merupakan

komponen

yang dapat memonitor aktivitas dari

service dan device yang ada pada

jaringan. Fault

monitoring bertujuan untuk

mengidentifikasi

kesalahan

secepat

mungkin

sehingga

dapat

dilakukan tindakan dengan

cepat.

Accounting monitoring

bertujuan

untuk

mengawasi

penggunaan

sumber-

sumber

jaringan

oleh

pengguna.

Data

yang

dilihat

antara

lain

identifikasi

user dan level keamanan yang digunakan oleh pengguna.

•

Manager Function

Ini merupakan modul pada network monitor yang menampilkan fungsi dasar

monitoring dalam memperoleh informasi dari elemen konfigurasi yang lain.

•

Agent Function

Modul

ini

mengumpulkan

dan

merekam manajemen

informasi

untuk

satu

atau lebih elemen-elemen jaringan dan mengkomunikasikan informasinya

pada monitor.

•

Managed Object

Modul

ini merupakan

manajemen

informasi

yang

melakukan

representasi

sumber-sumber dan aktivasinya.

2. 7 Firewall

Firewall

sangat

berperan

penting

menyangkut

keamanan

dalam

jaringan.

Firewall berada pada upper layer di dalam model OSI dan tedapat informasi yang cukup

lengkap pada network layer dan transport layer antara lain IP address dan port number

sehingga

filtering

decision

dapat

dilakukan.

Firewall

adalah

suatu

sistem

keamanan

yang

ditempatkan

diantara

dua

jaringan yang bermanfaat untuk melindungi jaringan

internal serta mencegah akses yang tidak diinginkan dari jaringan eksternal yaitu

melalui jaringan internet.

Firewall menggunakan satu atau lebih dari 3 metode yang ada dibawah ini untuk

mengatur aliran data

yang masuk ataupun

yang keluar dari suatu jaringan (hare 1996,

p.78). Metode yang digunakan oleh firewall dalam menjalankan fungsinya antara lain:

•

Paket filtering

Suatu paket yang

masuk ke dalam jaringan

tertentu akan dianalisa dengan

beberapa

rangkaian

filter.

Paket-paket

yang berhasil

difilter

tersebut

kemudian

akan

diteruskan

ke requesting

system sedangkan

yang

tidak

berhasil akan dibuang.

•

Proxy service

Suatu

informasi

yang

berasal

dari

internet dan

masuk ke

dalam

jaringan

akan

diambil

oleh

firewall

dan

kemudian

akan

dikirimkan

ke requesting

system ataupun sebaliknya.

•

Stateful inspection

Adalah metode terbaru dimana metode tersebut tidak memeriksa isi dari

setiap paket. Metode ini akan membandingkan paket yang diterima dengan

database yang ada, yang dipercayai sebagai informasi yang masuk. Apabila

perbandingan tersebut masuk ke dalam criteria yang ada pada database maka

informasi tersebut akan diijinkan untuk masuk ke dalam jaringan. Jika tidak,

informasi tersebut akan dihapus.

Filter paket data oleh firewall dilakukan berdasarkan beberapa kriteria, yaitu:

•

IP address

IP address adalah unik. IP address terbagi atas 4 oktet yang mewakili angka

biner 32-bit dalam bentuk decimal.

•

Domain Names

Merupakan nama yang dipetakan dari alamat IP yang fungsinya adalah agar

alamat IP yang sangat susah diingat akan lebih mudah dituliskan. Dengan

filter ini, firewall akan dapat memblokir nama domain tertentu atau hanya

mengijinkan domain tertentu yang dapat diakses.

•

Protocol

Protocol merupakan satu set peraturan yang menjadi sebuah standar dalam

menggunakan sebuah service. Protocol pada umumnya adalah teks dan

secara sederhana menggambarkan bagaimana client dan server bisa

berkomunikasi. Beberapa protocol yang dapat dikendalikan oleh firewall

antara lain:

IP (Internet Protocol),

merupakan sistem pengiriman

informasi

melalui internet.

TCP (Transmission

Control

Protocol),

digunakan

untuk

memecah

dan membangun kembali informasi yang berjalan di dalam internet.

HTTP (Hyper Text Transfer Protocol), digunakan sebagai protocol

untuk menampilkan web.

FTP

(File

Transfer

Protocol),

digunakan

untuk

download

dan

upload file.

UDP (User

Datagram Protocol), digunakan

untuk informasi

yang

tidak memerlukan respons seperti streaming audio dan video.

ICMP (Internet Control Message Protocol), digunakan untuk

router dalam hal pertukaran informasi antara satu router dengan yang

lainya.

SMTP (Simple Mail Transfer Protocol), digunakan untuk mengirim

teks berdasarkan kepada informasi.

SNMP (Simple Network Management Protocol), digunakan

untuk mengumpulkan sistem informasi dari remote komputer.

TELNET, digunakan untuk menampilkan perintah dan remote

komputer.

•

Port

Port dikenal juga sebagai point of entry adalah suatu lokasi pada perangkat

keras

yang berfungsi sebagai jalur tempat keluar

masuknya data dari suatu

alat

hitung (computing

device).

Pada

umumnya

(Personal

Computer)

mempunyai 2 jenis port, yaitu port internal dan port eksternal. Adapun port-

port internal berfungsi untuk menghubungkan modem, printer, mouse dan

peralatan lainya (anonym,2003).

•

Proteksi Firewall

Firewall akan melakukan sniffing terhadap paket informasi yang lewat yang

berisikan sekumpulan teks yang ada pada list. Adapun proteksi-proteksi

yang dilakukan oleh firewall adalah sebagai berikut:

Remote login

Pengaksesan

terhadap

sebuah

komputer dari jarak jauh oleh seseorang.

Dengan

remote

ini,

seseorang

dapat

melihat

dan

mengakses

file

yang terdapat dalam sebuah komputer.

Application backdoors

Merupakan

bug

dalam sebuah

program sehingga

hidden

access

dapat

dilakukan terhadap program tersebut.

SMTP session hijacking

SMTP merupakan metode umum yang digunakan dalam pengiriman

email.

Dengan

melakukan

smtp

session hijacking, seseorang dapat

melakukan spamming terhadap email kepada ribuan pemakai.

Operation system bug

Dengan adanya bug dalam sistem operasi, maka ada kemungkinan dapat

dilakukan hidden access terhadap sistem operasi tersebut.

Denial of Service (DoS)

Dengan

terjadinya

denial

service,

server

akan crash

hang.

Penyebabnya

adalah kegagalan server dalam establishing session

terhadap sistem yang dilakkukan request ke server tersebut.

Macro

Merupakan

sebuah

script

yang

diprogram oleh

seorang

hacker

dengan

tujuan untuk menghancurkan data dari sebuah komputer ataupun

melakukan pengrusakan terhadap komputer itu sendiri.

Virus

Merupakan

sebuah

program kecil

yang

dapat

melipatgandakan

dirinya

sendiri sehingga dapat menyebar dari suatu sistem ke sistem lainya. Virus

beragam jenis dari

yang tidak berbahaya sampai ke

tingkat pengrusakan

sebuah sistem.

Spam

Merupakan

junk

mail yang cukup mengganggu, bahkan dapat

mengandung link ke suatu web site yang mengandung cookies yang bisa

membuat backdoor ke komputer client.

Redirect bomb

Hacker menggunakan ICMP untuk mengubah

jalur

informasi

router

lainya. Dan ini merupakan salah satu cara dalam melakukan attack denial

of service oleh seorang hacker.

Source routing

Sebuah jalur dimana packet melalui internet atau jaringan lainnya

ditentukan

oleh

sebuah

router.

Hacker

dapat

membuat

informasi

palsu

dari sebuah jaringan sehingga paket melewati jalur yang dikehendaki oleh

hacker tersebut.

2.8 DHCP (Dynamic Host Configuration Protocol)

DHCP

adalah

protokol

yang

dipakai

untuk

memudahkan

pengalokasian

alamat

(IP

address)

dalam suatu

jaringan.

Komputer

yang

terhubung

jaringan

akan

mendapatkan alamat IP secara otomatis dari server DHCP.

Cikal bakal dari DHCP adalah BOOTP (Bootstrap Protocol). Salah satu

kekurangan BOOTP adalah tidak cukup untuk menyediakan informasi konfigurasi

(Karcheval 1999,p.25).

DHCP menyediakan 2 service pokok yaitu:

•

Mengalokasikan alamat

IP kepada client.

Alamat IP yang dialokasikan

ini dapat

bersifat permanen ataupun temporer.

•

memungkinkan

adanya

tempat

penyimpanan

dari

parameter

untuk

client

dalam

sebuah jaringan. Administrator dapat menyediakan parameter tersebut kepada

client baik secara individual maupun secara kelompok dan server DHCP akan

menyimpan parameter tersebut dan akan dikeluarkan kepada client yang

membutuhkan.

2.9 NAT (Network Address Translation)

NAT adalah teknik pemecahan suatu alamat IP, sehingga satu alamat IP dapat

dipecah menjadi banyak. NAT Berguna sekali bila memiliki persediaan IP public yang

terbatas. Selain

itu berfungsi

untuk melindungi jaringan yang berada di

bawah

router

agar tidak bisa diketahui

secara

langsung IP address

yang ada di network tersebut dari

luar jaringan yang bersangkutan.

NAT dirancang untuk mengubah IP address yang berfungsi pada private LAN

menjadi IP address yang dapat digunakan pada public network. Penggunaan NAT akan

meningkatkan tingkat keamanan data pada sebuah jaringan dengan menyembunyikan IP

address pada internal network.

2.9.1 Keuntungan NAT

Keuntungan penggunaan NAT adalah:

•

Meningkatkan keamanan

jaringan karena

alamat

private

network tidak

diketahui oleh public network.

•

Menghilangkan konfigurasi ulang alamat IP yang baru terhadap sebuah

host

jika melakukan penggantian ISP (Internet Services Provider).

2.10 Linux

Linux adalah sistem operasi alternatif yang lebih murah jika dibandingkan

dengan

sistem operasi

komersial, dengan kemampuan linux yang setara atau bahkan

lebih. Linux juga merupakan sistem operasi

yang disebarluaskan secara gratis dibawah

lisensi

GNU (GNU’s Not

Unix) general public license,

yang berarti juga

source code

linux tersedia. Linux adalah sistem unix yang lengkap, dapat digunakan untuk jaringan,

pengembangan software, bahkan untuk kebutuhan sehari-hari (wahana komputer

semarang 2001. p.1-18).

2.10.1 Keunggulan Linux

Selain merupakan sistem operasi yang bisa didapatkan setiap orang

secara gratis, linux juga mempunyai banyak keunggulan, antara lain adalah:

•

Open source; linux merupakan salah satu sistem open source.

•

Freeware;

linux

merupakan salah satu sistem yang

gratis dibawah lisensi

GNU, yang

memungkinkan seseorang secara pribadi, beberapa orang

maupun

instansi

untuk

memeakai dan

menyebarkanya tanpa dituntut

royalti oleh penciptanya atau pembuatnya.

•

Minimal hardware; linux tidak memerlukan hardware yang mahal,

hardware

yang dibutuhkan adalah processor

intel 386

dx,

dengan

RAM

(Random

Access

Memory)

minimal

MB, serta kapasitas

harddisk

minimal 85 MB.

•

Stabilitas; di lingkungan kantor linux biasa digunakan sebagai server. Jika

sudah

dikonfigurasi dengan

benar

untuk perangkat keras,

pada umumnya

linux

berjalan

tanpa

perlu

reboot

hingga

perangkat

kerasnya

tidak

berfungsi lagi atau tidak ada tegangan listrik atau memang sengaja

dimatikan. Umur hidup sistem yang berkelanjutan hingga ratusan hari atau

lebih merupakan hal yang sudah biasa.

•

Shared

libraries;

linux

menggunakan

penomoran

versi

shared

libraries,

shared libraries di linux mencantumkan versi pada nama filenya, sehingga

memungkinkan untuk menginstal versi barunya

tanpa

merusak keterkaitan

program lain.

•

TCP/IP; linux memiliki native protocol TCP/IP sehingga semua yang

memanfaatkan TCP/IP akan dapat dilakukan lebih cepat dibandingkan

sistem operasi lain non-unox sehingga resource komputer yang dibutuhkan

jauh lebih murah bila dibandingkan dengan sistem operasi lainnya.

•

Multi-User;

dimana

lebih

dari

satu

orang

dapat

menggunakan

program

yang sama atau berbeda dari satu mesin yang sama, pada saat bersamaan,

di terminal yang sama atau berbeda.

•

Multitasking;

memungkinkan

untuk

mengakses

data

mengeksekusi

suatu

program secara

bersamaan pada

konsol

yang

berbeda

tanpa

takut

terjadi

stack atau hang pada sistem operasi.

•

Virtual

Memory; pemanfaatan memori secara maksimal.

Virtual memory

membuat linux mempunyai kemampuan untuk menjalankan program-

program yang lebih dari seharusnya jika hanya menggunakan memori fisik

saja.

•

user

yang

jumlahnya

hingga 254 klien

dan dapat digunakan secara bersamaan, dilengkapi dengan password.

•

FTP server; linux dapat digunakan sebagai FTP server sehingga

memungkinkan client

untuk

men-download suatu program atau

data saat

bersamaan.

•

Remote; server linux dapat dikonfigurasi dan diperbaiki secara remote.

•

Linux mendukung fasilitas GUI (Graphic User Interface).

2.10.2 Kelemahan Linux

Selain keuntungan yang ada, terdapat juga beberapa kelemahan. Diantaranya

adalah:

•

Sistem

operasi yang digunakan sama sekali berbeda dengan Windows,

sehingga

memerlukan

waktu dan tenaga ekstra untuk belajar

menggunakannya.

•

Penggunaan wyswyg

(what

you

see is what

you get) belum

bisa

secara

menyeluruh, sehingga diperlukan trik tersendiri untuk menggunakanya.

2.11 SNMP (Simple Network Management Protocol)

SNMP merupakan salah satu protokol pada layer application yang memberi

kemudahkan

pertukaran

informasi

manajemen antar peralatan jaringan. SNMP

memungkinkan Administrator jaringan untuk

mengatur kemampuan jaringan,

menemukan dan

memecahkan permasalahan jaringan, dan rencana

untuk pertumbuhan

jaringan. SNMP menggunakan UDP sebagai layer transportnya.(www.cisco.netacad.net)

2.11.1 MIB (Management Information Base)

MIB merupakan database yang digunakan untuk manajemen perangkat

pada jaringan. Database tersebut berisikan objek entiti dari perangkat jaringan

(seperti

router

atau

switch).

Objek pada MIB

didefinisikan

menggunakan

Abstract Syntax Notation One (ASN 1), dan diberi nama “Structure of

Management Information Version 2 (SMIv2). Software yang digunakan untuk

parsing disebut MIB compiler.

SNMP,

komunikasi

yang terjadi antara

management

station

(contoh:

console)

dengan management

object (seperti

router, gateway dan switch),

menggunakan MIB. Komponen yang berkerja untuk mengambil data disebut

SNMP agent, merupakan software yang dapat berkomunikasi dengan SNMP

Manager.

2.11.2 Arsitektur SNMP

Framework dari SNMP terdiri dari :

•

Master Agent

Master agent merupakan perangkat lunak yang berjalan pada perangkat

yang mendukung SNMP, dimana bertujuan untuk merespon permintaan

dari

SNMP

dari

management

station. Master agent

kemudian

meneruskan kepada

subagent

untuk memberikan informasi tentang

manajemen dengan fungsi tertentu.

•

Subagent

Subagent merupakan perangkat lunak yang berjalan pada perangkat yang

mendukung SNMP dan

mengimplementasikan MIB. Subagent

memiliki

kemampuan :

Mengumpulkan informasi dari objek yang di-manage

Mengkonfigurasi informasi dari objek yang di-manage

Merespon terhadap permintaan manajer

Membangkitkan alarm atau trap

2.12 ICMP (Internet Control Message Protocol)

Ketika router atau host tujuan menginformasikan sesuatu kerusakan pada IP

datagram, protokol yang digunakan adalah Internet Control Message Protocol (ICMP).

Karakteristik dari ICMP antara lain :

•

ICMP menggunakan IP

•

ICMP melaporkan kerusakan

•

ICMP

tidak

dapat

melaporkan

kerusakan dengan

menggunakan

pesan

ICMP,

untuk menghindari pengulangan

•

Untuk

data

yang

terfragmentasi,

pesan

ICMP

hanya

mengirimkan

pesan

kerusakan pada fragmentasi pertama

•

Pesan

ICMP

tidak

merespon

dengan

mengirimkan

data

secara

broadcast

atau

multicast

•

ICMP tidak akan

merespon kepada IP datagram yang tidak

memiliki

header IP

pengirim

•

Pesan ICMP dapat membuat proses kerusakan pada IP datagram

2.12.1 Ping

Ping

adalah

program tersederhana

dari

aplikasi

TCP/IP.

Ping

mengirimkan

IP datagram ke suatu

host

dan

mengukur

waktu

round trip dan

menerima respon. Ping

merupakan singkatan dari Packet InterNet Groper. Ping

menggunakan pesan ICMP echo request dan echo reply.

Ping

dapat

juga

digunakan

untuk

memastikan

installasi

address

suatu host. Langkah-langkah yang dapat dilakukan yaitu :

•

Ping loopback : test terhadap software TCP/IP

•

Ping IP local computer : test perangkat jaringan di host tersebut

•

Ping alamat IP suatu host lain : test apakah jalur sudah benar

•

Ping nama dari suatu host : test apakah sistem DNS sudah berjalan.

2.13 Rekayasa Piranti Lunak

Menurut

Bauer, rekayasa piranti lunak adalah penetapan dan penggunaan

prinsip-prinsip rekayasa dalam rangka

mendapatkan piranti

lunak yang ekonomis

yaitu

piranti

lunak yang

terpercaya dan bekerja

efisien pada komputer atau

mesin. Menurut

Pressman, rekayasa piranti lunak mencakup tiga elemen yang mampu untuk mengontrol

proses pengembangan piranti lunak, di antaranya:

a. Proses

Proses

merupakan

dasar

dari

rekayasa

piranti

lunak

yang

memungkinkan

pengembangan piranti lunak secara rasional dan terjadwal.

b. Metode

Metode merupakan metode-metode untuk merancang piranti lunak.

c. Alat bantu

Alat bantu menyediakan alat-alat dukungan otomatis dan semi otomatis

untuk mendukung proses dan metode.

2.13.1 Definisi dan Karakteristik Piranti Lunak

Definisi dan karakteristik piranti lunak, antara lain:

a. Instruksi (program komputer) yang ketika dijalankan menyediakan fungsi

dan kemampuan yang diinginkan.

b. Struktur

data

yang

memampukan

program

untuk

memanipulasi

informasi.

c. Dokumen

yang

menggambarkan

pengoperasian

dan

penggunaan

program.

Perbedaan antara piranti lunak dan perangkat keras adalah:

a. Piranti

lunak dikembangkan dan direkayasa, sedangkan perangkat keras

diproduksi.

b. Piranti

lunak

lebih

tahan

lama, sedangkan

perangkat

keras

lebih

cepat

rusak

c. Walaupun industri akan semakin

mengarah ke perakitan komponen,

piranti lunak tetap dikembangkan sesuai dengan pesanan (custom built).

2.13.2 STD (State Transition Diagram)

STD

merupakan suatu diagram yang

merepresentasikan

langkah-langkah

perubahan keadaan (state). Komponen yang digunakan dalam STD, yakni:

Keadaan sistem (system state)

Digambarkan dengan sebuah kotak persegi panjang, merupakan kumpulan

keadaan atau

atribut dari

sebuah sistem yang

mencirikan sesuatu pada

waktu

tertentu

dan

keadaan

tertentu.

Keadaan

dari

sistem tersebut

dapat

berupa

menunggu

pemakai

memasukkan

password,

menunggu

perintah

selanjutnya,

dan lain-lain. Ada dua jenis state, yaitu state awal dan state akhir, namun bisa

terdapat lebih dari satu state akhir.

Notasinya:

Perubahan keadaan (change of state)

Digambarkan dengan tanda panah yang menghubungkan dua state yang

berkaitan.

Notasinya :

Kondisi dan Aksi (conditions and actions)

Komponen kondisi menyebabkan suatu perubahan keadaan, sedangkan

aksi

merupakan

suatu

tanggapan

yang

dilakukan

sistem

pada

saat

terjadinya

sistem.

Notasinya:

2.14 Visual Basic 6

Kondisi

Aksi

Visual basic 6 merupakan Tools untuk pengembangan apliksi yang berbasiskan

sistem operasi

Windows.

Visual

Basic

dikembangkan

oleh

Microsoft.

Visual

Basic

memberikan kemudahan dalam pembuatan aplikasi dengan

menggunakan komponen –

komponen

yang

telah

disediakan.

Visual

Basic

dapat

menghasilkan

berbagai

macam

jenis program. Dari aplikasi yang mengintegrasikan database, jaringan, office

automation, dan

web

application. Visual Basic merupakan

bahasa

yang

mendukung

OOP, namun tidak sepenuhnya. Beberapa karakteristik objek tidak dapat dilakukan pada

Visual

Basic, seperti

Inheritance tidak

dapat

dilakukan pada

class

module.

Polymorphism

secara

terbatas

bisa

dilakukan

dengan

mendeklarasikan

class

module

yang memiliki Interface tertentu.

2.15 Java

Java merupakan bahasa pemrograman yang berorietasi dengan objek (OOP)

yang dikembangkan oleh Sun Microsystem

sejak tahun 1990. Java merupakan bahasa

pemrograman

yang

multi

platform,

jadi

dapat

dijalankan

berbagai

sistem

operasi

seperti windows dan linux.

2.15.1 Kelebihan Java

•

Multiplatform. Kelebihan utama dari Java ialah dapat dijalankan di beberapa

platform

sistem

operasi komputer, sesuai dengan prinsip write

once,

run

everywhere.

Dengan

kelebihan

ini

pemrogram cukup

menulis

sebuah

program java dan dikompilasi (diubah, dari bahasa yang dimengerti manusia

menjadi

bahasa

mesin

bytecode) sekali

lalu

hasilnya

dapat

dijalankan di

atas beberapa platform tanpa perubahan. Kelebihan ini memungkinkan

sebuah program berbasis

java dikerjakan diatas sistem operasi

Linux tetapi

dijalankan dengan baik di atas Microsoft Windows. Platform yang didukung

sampai saat ini adalah Microsoft Windows, Linux, Mac OS dan Sun Solaris.

•

OOP, singkatan dari Object Oriented Programming yang artinya semua

aspek yang terdapat di Java adalah objek. Java merupakan salah satu bahasa

pemrograman berbasis object

murni. Semua

tipe data diturunkan dari kelas

dasar Object. Hal ini sangat memudahkan programmer untuk mendesain,

membuat,

mengembangkan

dan

mengalokasi kesalahan sebuah program

dengan basis java secara cepat, tepat, mudah dan terorganisir. Kelebihan ini

menjadikan java sebagai salah satu bahasa pemograman termudah, bahkan

untuk fungsi fungsi yang advance seperti komunikasi antara komputer

sekalipun.

•

Class Library sangat lengkap, Java terkenal dengan kelengkapan

library

(kumpulan program program yang disertakan dalam pemrograman java)

yang

sangat

memudahkan

dalam

penggunaan

oleh

para programmer

untuk

membangun

aplikasinya.

Kelengkapan library

ini

ditambah

dengan

keberadaan komunitas

Java

yang besar

yang

terus

menerus

membuat

library-library baru untuk melingkupi seluruh kebutuhan pembangunan

aplikasi.

•

Bergaya

C++,

memiliki

sintaks seperti

bahasa

pemrograman

C++ sehingga

menarik banyak programmer C++ untuk pindah ke Java. Saat ini pengguna

java sangat banyak, sebagian besar adalah programmer C++ yang pindah ke

Java.

•

Garbage Collection,

memiliki

fasilitas pengaturan penggunaan

memori

sehingga programmer tidak perlu melakukan pengaturan memori secara

langsung.

2.15.2 Kekurangan Java

•

Write

once,

debug

everywhere

Ada

beberapa

hal

yang

tidak

kompatibel

antara

platform

satu

dengan

platform

lain.

Untuk

J2SE,

misalnya

SWT-

AWT bridge yang sampai sekarang tidak berfungsi pada Mac OS X.

•

Mudah didekompilasi. Dekompilasi adalah proses membalikkan dari

executable code menjadi source code. Ini dimungkinkan karena executable

Java

merupakan

bytecode

yang

menyimpan

banyak

atribut

bahasa

tingkat

tinggi, seperti nama-nama kelas, method, dan tipe data. Hal yang sama juga

terjadi pada Microsoft .NET Platform.

Dengan

demikian,

algoritma

yang

digunakan program akan lebih sulit disembunyikan.

•

Heavy

memory

usage.

Penggunaan

memori

untuk

program

berbasis

Java

jauh lebih besar daripada bahasa tingkat tinggi generasi sebelumnya seperti

C/C++ dan Pascal (lebih spesifik lagi, Delphi dan Object Pascal).

2.15.3 JPCAP (Java Packet Capture)

JPCAP

adalah

Java

Class

Package yang

mengijinkan

java

aplikasi

untuk

meng-capture

dan

mengirim paket

dari

jaringan.

JPCAP

didasari

dari

libpcap/winpcap dan raw socket API. Meskipun demikian, JPCAP mampu bekerja

dalam berbagai

sistem operasi

yang

mana

telah terimplementasikan

libpcap/winpcap.

Pada saat

ini,

JPCAP

mampu

berjalan

pada

sistem

operasi

FreeBSD 3.x , Linux RedHat 6.1 , Fedora Core 4, Solaris, dan Microsoft Windows

2000/Xp.

JPCAP mendukung tipe paket dari Ethernet, IPv4, IPv6, ARP/RARP, TCP,

UDP, dan ICMPv4. Tipe lainnya di capture sebagai raw packet yang berisi paket

data yang utuh. Hal ini memungkinkan aplikasi Java untuk menganalisis tipe paket

yang tidak di support.

2.15.4 JRobin

JRobin

merupakan

implementasi RRD

Tools

(Round

Robin

Database;

suatu sistem

yang digunakan

untuk menyimpan data berdasarkan

waktu)

pada

Java. JRobin mengikuti logika yang sama dengan RRD Tools dan menggunakan

data source, archives types dan definitions yang sama dengan RRD Tools.

JRobin mendukung semua standar dalam RRD files seperti create, update, fetch,

last, dump, xport dan graph. JRobin API ditujukan bagi kalangan yang familiar

dengan konsep dan logika RRD Tools tetapi lebih memilih menggunakan java.

JRobin dikembangan berdasarkan RRD Tools tetapi hanya mengandung sedikit

sekali source code asli RRDTools. JRobin merupakan 100% java API oleh

karena itu JRobin tidak menggunakan native function ataupun system call.

2.16 MySQL

MySQL adalah sebuah perangkat lunak

sistem

manajemen

basis

data

SQL

(Structure Query Language) atau DBMS (database management system)

yang

multithread, multiuser, dengan sekitar 6 juta instalasi di seluruh dunia. MySQL tersedia

sebagai

perangkat

lunak

gratis dibawah

lisensi General Public License

(GPL), tetapi

mereka juga menjual dibawah lisensi komersial untuk kasus-kasus dimana

penggunaannya tidak cocok dengan penggunaan GPL. My SQL dapat di integrasikan

dengan bahasa pemrograman seperti PHP, JAVA, Visual Basic, dan lainnya.
