6
BAB 2
LANDASAN TEORI
2.1
Sistem
Dalam
bukunya
yang
berjudul
Perancangan Object
Oriented
Software,
Djon
Irwanto
(2005)
menjelaskan pengertian
sistem
dari
sudut
pandang
sistem
informasi
berorientasi objek adalah sekumpulan komponen yang mengimplementasikan model dan
fungsionalitas
yang
dibutuhkan.   Komponen-komponen tersebut
saling berinteraksi
di
dalam
sistem
guna
mentransformasikan input
yang
diberikan
kepada
sistem
tersebut
menjadi output yang berguna dan bernilai bagi aktornya.
Menurut Roger
S. Pressman (2001, p246)
sistem adalah
sekumpulan set objek-
objek yang saling berelasi membentuk suatu kesatuan yang saling mengisi.
2.2
Manajemen
Parkir
Definisi
tempat
parkir
adalah
suatu
area/tempat yang
dapat
menampung
kendaraan parkir dengan limit tertentu. (Salim Azzabi, 2004)
Parkir merupakan kebutuhan bagi tiap pengunjung yang mendatangi suatu lokasi
umum maupun komersil seperti mall, gedung perkantoran, hotel, ruko, kampus, dan lain
sebagainya.  Pengelola parkir tentu menghendaki agar area parkirnya dapat memberikan
kenyamanan bagi pengguna parkir. (Nucira, 2007)
Pengertian
manajemen
adalah
suatu
cara
untuk
merencanakan,
mengumpulkan
dan
mengorganisir, memimpin
dan
mengendalikan sumber
daya
untuk
suatu
tujuan.
(Anonymous, 2005)

7
Manajemen
parkir
dapat
diartikan
sebagai
pengkoordinasian elemen-elemen
perparkiran yang saling terkait.
Hal-hal yang berkaitan dengan manajemen parkir antara lain :
Tambah, hapus, edit pengguna (supervisor atau operator) tanpa batas.
Tambah, hapus, edit pintu masuk dan pintu keluar serta dapat merubah alur
dari pintu masuk menjadi pintu keluar dan sebaliknya.
Tambah, hapus, edit jenis kendaraan.
Tambah, hapus, edit data pelanggan parkir.
Menentukan tarif dan denda parkir berdasarkan jam dan jenis kendaraan.
Menentukan konfigurasi pencetakan label karcis dan setting barcode.
Manajemen parkir mengarah kepada berbagai kebijaksanaan dan program yang
menghasilkan sumber-sumber parkir yang lebih efisien. (Nucira, 2007)
2.3
Algoritma
Istilah
algoritma
pertama
kali
diperkenalkan oleh
Abu
Ja’far
Mohamed
ibn
Musa
al
Khuwarizmi  pada  tahun  825  A.D  dalam  buku  aljabarnya.    Dalam  buku  tersebut
algoritma disebut sebagai
suatu
metode
khusus
yang
digunakan untuk
menyelesaikan
suatu masalah.  Definisi
Algoritma adalah
langkah-langkah logis penyelesaian masalah
yang disusun secara sistematis dan logis. (Gramacom, 2005)
Algoritma
pada
umumnya
mempunyai definisi
prosedur
komputasi
yang
membutuhkan beberapa
nilai, atau
beberapa set
nilai,
sebagai
input
dan
menghasilkan
beberapa
nilai
atau
beberapa set
nilai
sebagai
output.   Algoritma juga
dapat
dilihat
sebagai  alat  untuk  menyelesaikan  masalah  komputasi.    Algoritma  menggambarkan

8
prosedur komputasi secara spesifik untuk memperoleh hubungan antara input / output.
(Thomas H. Cormen, 2001, p5)
Bila dipandang dalam
ilmu
komputer, pengertian algoritma adalah suatu
fungsi
yang terdiri dari rangkaian langkah-langkah yang terstruktur dan ditulis secara sistematis
yang akan dikerjakan untuk menyelesaikan masalah dengan bantuan komputer.
2.4
Struktur Data
Menurut
Anna
Maria
(1998,
P1)
data
adalah
bahan
yang
digunakan dalam
perhitungan atau operasi
untuk menghasilkan
informasi yang berguna.  Struktur adalah
pengaturan atau hubungan.
Jadi struktur data adalah pengaturan atau hubungan dari data
di dalam suatu sistem.
2.4.1
Graph
Graph
adalah
suatu
struktur
data
yang
berbentuk
network/jaringan dimana
hubungan antar elemen-elemennya adalah many-to many.
Menurut
Wiitala
(1987,
P178),
graph
adalah
sebuah
pasangan
yang
berurutan
dari (v,e) dimana v adalah kumpulan vertex/node dan e adalah kumpulan dari edge atau
kumpulan dari garis yang
menghubungkan antara vertex
yang satu dengan vertex yang
lain.

9

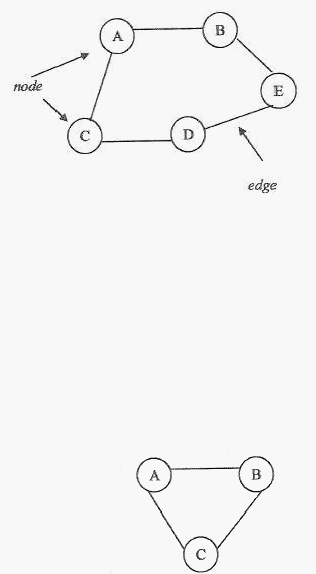

Gambar 2.1 Graph
Graph dapat dibedakan menjadi 2 tipe, yaitu :
Undirected Graph
Jika beberapa node yang membentuk edge dalam graph tidak mempunyai
arah.
Gambar 2.2 Undirected Graph

10

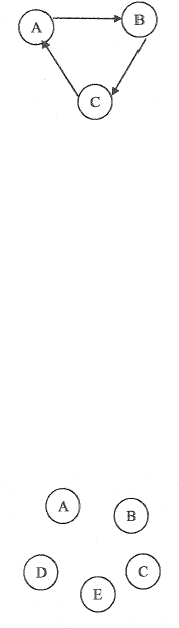

Directed Graph
Jika sepasang node yang membentuk edge dalam graph mempunyai arah.
Gambar 2.3
Directed Graph
Special graph adalah graph yang memiliki urutan/susunan yang khusus antara
edge dan vertexnya, beberapa diantaranya adalah :
1.
Null Graph
Adalah graph yang hanya terdiri dari set vertex tanpa memiliki set edge.
Null graph biasa direpresentasikan dengan symbol Nn, dimana :
N
:
Null Graph
n
: Jumlah Vertex
Gambar 2.4 Null
Graph

11
2.
Complete Graph
Suatu graph dimana vertex yang satu berhubungan dengan semua vertex
lain / semua vertex saling berhubungan.
Complete graph biasa direpresentasikan dengan symbol Kn, dimana :
K
: Complete Graph
n
: Jumlah Vertex

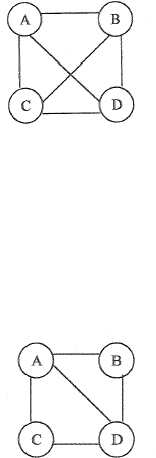

Gambar 2.5 Complete Graph
3.
Planar Graph
Adalah graph dimana bila graph tersebut digambarkan maka tidak ada
edge yang saling bersilangan.
Gambar 2.6 Planar  Graph

12
4.
Bipartite Graph
Adalah graph dimana set vertexnya dibagi ke dalam dua buah sub vertex
m
dan n.
Setiap vertex dari m harus memiliki edge yang terhubung
kepada semua vertex dari n, demikian sebaliknya, setiap vertex dari n
harus memiliki edge yang terhubung kepada semua vertex dari m.
Bipartite graph biasanya direpresentasikan dengan symbol Km,n
Dimana :
Km,n : Bipartite Graph
m
:
jumlah sub set vertex m
n
:
jumlah sub set vertex
Gambar 2.7 Bipartite Graph

13
5.
Regular Graph
Adalah graph dimana setiap vertexnya memiliki derajat yang sama.
Gambar 2.8 Regular
Graph
2.4.2
Tree
Tree merupakan struktur data yang mempunyai hubungan one-to-many. Hubungan
one-to-many ini meliputi juga
hubungan one-to-one atau one-to-zero, dapat dijelaskan
bahwa satu parent bisa memiliki satu atau nol atau lebih dari satu child. Elemen dalam
tree disebut dengan node.
Karakteristik dari tree adalah :
Terdapat satu node yang unik, yang tidak memiliki predecessor.
Node ini
disebut root.
Terdapat satu atau beberapa node yang tidak mempunyai successor.
Node ini disebut leaf.
Setiap node kecuali root, pasti memiliki satu predecessor yang unik.
Setiap node kecuali leaf, pasti memiliki satu atau lebih successor.

14

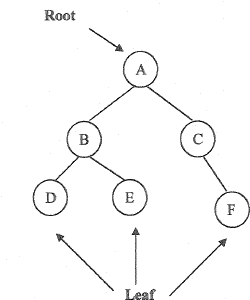

Gambar 2.9 Tree
Hubungan Parent-Child :
Parent adalah predecessor langsung dari suatu node.
Semua node kecuali
Root pasti memilik satu parent yang unik.
Child adalah successor langsung dari suatu node.
Semua node, kecuali
Leaf pasti memiliki satu atau lebih Child.
Node-node yang memiliki Parent yang sama disebut Sibling.
2.5
Analisis Algoritma
Yang
dimaksud dengan
analisis
algoritma
adalah
proses
menganalisa,
menentukan besarnya biaya
yang diperlukan suatu algoritma untuk memecahkan suatu
permasalahan.
(Weiss, Mark Allen, 1996, p149)

15
Menganalisa algoritma
dapat
diartikan
sebagai
proses
memprediksi
sumber-
sumber
yang
dibutuhkan oleh
algoritma.
Terkadang
sumber-sumber seperti
memori,
communication bandwith, atau
perangkat keras komputer
menjadi
hal-hal
yang
utama,
tetapi  sering
kali  waktu  komputasi
menjadi  nilai  yang  ingin  dihitung.    Umumnya,
dengan
menganalisa beberapa
algoritma
dalam
suatu
masalah,
hal
utama
yang
paling
efisien dapat dengan mudah diidentifikasi.
(Thomas H. Cormen, 2001, p21)
2.6
Kompleksitas  Waktu
Besarnya
waktu
yang
dibutuhkan
sebuah
algoritma
untuk
menyelesaikan suatu
permasalahan selalu bergantung terhadap jumlah inputan yang harus diproses.  Semakin
besar
data
maka
semakin besar
waktu
yang dibutuhkan.
Sebagai contoh,
untuk
mengurutkan
10.000
elemen
membutuhkan lebih
banyak
waktu
daripada
untuk
mengurutkan 10
elemen.
Tetapi,
pada
keadaan
sebenarnya
nilai
dari
suatu
fungsi
algoritma
tergantung
pada banyak
faktor,
misalnya kecepatan komputer,
kualitas dari
compiler, dan kualitas dari program itu sendiri.
(Weiss, Mark Allen, 1996, p149).
Waktu  dari  sebuah  algoritma  dapat  diukur  dengan  menghitung  banyaknya
operasi  /  instruksi  yang  dieksekusi.    Di  dalam  sebuah  algoritma
mungkin
terdapat
banyak sekali jenis-jenis operasi, misalnya operasi penjumlahan, operasi pengisian nilai,
operasi
pembagian,
operasi
perbandingan,
operasi pembacaan,
pemanggilan
prosedur,
dan
sebagainya.
Jika besaran
waktu (dalam satuan detik)
untuk
melaksanakan
sebuah
operasi
tertentu
telah
diketahui,
maka
waktu
yang
dibutuhkan untuk
melaksanakan
algoritma tersebut dapat dihitung.
(Munir, Rinaldi, 2003, p418)

16
2.7
Fungsi
Heuristic
Menurut
Amit.J.Patel (2003,
p1),
heuristic
merupakan
aturan-aturan
untuk
memilih
cabang-cabang
yang
memiliki
kemungkinan mengarah
pada
pemecahan
masalah.
Karena  heuristic  menggunakan  informasi  yang  terbatas  maka
heuristic
mungkin
gagal
dalam
memprediksi  perilaku  secara
tepat  dalam
suatu  pencarian.
Heuristic
dapat
membantu
menunjukkan arah
yang
tepat
bagi
suatu
algoritma,
tetapi
mungkin juga gagal dalam memberikan petunjuk kepada algoritma tersebut.
Algoritma A*
tanpa
fungsi
heuristic yang
baik
akan
memperlambat
pencarian
dan dapat menghasilkan rute yang
tidak tepat.   Untuk menghasilkan
rute yang benar-
benar tepat,
maka
fungsi
heuristic-nya
harus
underestimate
terhadap
biaya
dari
suatu
node
ke
final
node.
Fungsi
heuristic
yang sempurna akan
membuat
algoritma
A*
langsung menuju final node tanpa harus mencari ke arah-arah lain.  Sehingga jika fungsi
heuristic-nya terlalu underestimate akan menyebabkan algoritma ini beranggapan bahwa
ada rute yang lebih baik dari rute yang ada.  Untuk fungsi heuristic yang underestimate,
bila nilainya terlalu rendah akan
menyebabkan algoritma
ini
seperti
algoritma
Dijkstra
yang
mencari
ke
segala
arah
yang
mungkin.
Hal
ini
dikarenakan tidak
cukupnya
informasi
mengenai
masalah
yang
dihadapi,
sehingga
menyebabkan algoritma
A*
melakukan pencarian
lebih
banyak
dan
lebih
lama.
Jika
algoritma ini
diharapkan
melakukan pencarian dengan lebih cepat tanpa memperoleh rute terpendek, maka fungsi
heuristic-nya suatu saat dapat overestimate.
Beberapa fungsi heuristic yang umum digunakan pada algoritma pathfinding A*
adalah sebagai berikut (Patel, Amit.J., 2003, p1) :
1.
Manhattan Distance
Manhattan Distance adalah fungsi heuristic standar untuk algoritma A*.

17
Digunakan pada aplikasi yang memiliki 4 arah gerakan (tidak dapat bergerak
diagonal).
h(n) = d * (abs(Xn - Xgoal) + abs (Yn - Ygoal))
Dimana :
d
adalah nilai biaya.  Dimana nilai d didapat dari nilai minimum
cost
perpindahan antar node
Xn adalah koordinat X dari node pertama pada grid
Xgoal adalah koordinat X dari final node
Yn adalah koordinat dari node pertama pada grid
Ygoal adalah koordinat Y dari final node.
2.
Straight Line Distance
Straight Line Distance adalah fungsi heuristic yang digunakan pada aplikasi
yang dapat bergerak ke segala arah / sudut.
h(n) = sqrt((Xn – Xgoal)
2
+
(Yn – Ygoal)²)
Dimana :
Xn adalah koordinat X dari node pertama pada grid
Xgoal adalah koordinat X dari final node
Yn adalah koordinat dari node pertama pada grid
Ygoal adalah koordinat Y dari final node.
3.
Diagonal Distance
Diagonal Distance adalah fungsi heuristic yang digunakan pada aplikasi yang
memiliki delapan arah gerakan (dapat bergerak diagonal).
h(n) = d * max abs (Xn – Xgoal), abs (Yn – Ygoal))

18
Dimana :
d
adalah nilai biaya. Dimana nilai d didapat dari nilai minimum cost
perpindahan antar node
Xn adalah koordinat X dari node pertama pada grid
Xgoal adalah koordinat X dari final node
Yn adalah koordinat dari node pertama pada grid
Ygoal adalah koordinat Y dari final node.
2.7.1
Perbandingan Fungsi
Heuristic :
1.
Menggunakan fungsi heuristic manhattan distance
Semua jalur-jalur dapat ditemukan (masalah dapat dipecahkan).
Hal
ini
disebabkan karena
pada setiap
penambahan
nilai
g(n),
pada
perhitungan
nilai
heuristic-nya
terjadi pula
perubahan pada
nilai
d-
nya.   Sehingga dengan
penambahan nilai
g(n), tidak
mempengaruhi
pencarian jalur.
Dengan    menggunakan    fungsi    heuristic
manhattan
distance,
didapatkan nilai
iterasi
dan
jumlah
langkah
yang
paling
kecil
dibanding dengan menggunakan fungsi heuristic yang lain.
2.
Menggunakan fungsi heuristic straight line distance
Masalah tidak semuanya dapat dipecahkan.
Terutama pada pengujian
dengan menggunakan nilai g yang besar.
Dalam
algoritma
Star  dengan
fungsi
heuristic
straight
line
distance,  apabila
terdapat
sedikit
hambatan
pada
ruang
pencarian,

19
maka
walaupun
ditemukan
jalurnya,
pasti
membutuhkan banyak
iterasi.
Kesulitan
dalam
pencarian
jalur
tersebut,
terjadi
karena
dalam
perhitungan nilai fungsi heuristic straight line distance yaitu :
h(n) = sqrt ((Xn-Xgoal)²
+
(Yn-Ygoal)
2
), maka nilai yang dihasilkan
kecil
sehingga
dalam pencarian
nilai
f(n), banyak
dipengaruhi oleh
besarnya
nilai
g(n).   Hal
ini dapat dilihat,
semakin besar
nilai
g(n)
maka semakin kecil pengaruh nilai
fungsi
heuristic
tersebut terhadap
pencarian
nilai
f(n),
karena
nilai
fungsi
heuristic   pada
setiap
pengujian tersebut nilainya tetap sedangkan nilai
g(n) semakin besar,
maka
nilai
fungsi
heuristic
tersebut
semakin tidak
berpengaruh.
Dimana nilai pencarian tersebut digunakan dalam memilih node yang
akan dimasukkan ke dalam close list.
Karena alasan
diatas,
dapat disimpulkan
bahwa
fungsi
straight
line
distance  memiliki  lebih  banyak  iterasi  dibanding  fungsi  heuristic
yang lain.
3.
Menggunakan fungsi heuristic diagonal distance
Semua jalur-jalur dapat ditemukan (masalah dapat dipecahkan).
Jumlah  iterasi  dan  jumlah  langkah  yang  didapat  pada  pengujian
dengan fungsi
heuristic
diagonal
distance
lebih
sedikit
dibanding
dengan fungsi
heuristic
straight
line
distance
tetapi
lebih
besar
dibanding dengan fungsi heuristic manhattan distance.
(Mario, Irawan, Aryo, 2004, p121)

20
Jika perhitungan
algoritma A
Star
dilakukan
pada
grid,
maka
fungsi
heuristic
yang tepat adalah menggunakan manhattan distance.  Sedangkan untuk algoritma A Star
pada graph,
fungsi
heuristic yang
tepat adalah straight
line distance
dimana hasil
yang
didapat
akan
mempunyai cost
yang
lebih
kecil
daripada
fungsi
heuristic
manhattan
distance dan diagonal distance.
Apabila pada grid nilai g untuk vertikal, horizontal dan diagonalnya dianggap
sama, fungsi heuristic yang tepat adalah dengan menggunakan heuristic diagonal
distance.  (Mario, Irawan, Aryo, 2004, p150)
2.8
Algoritma Pathfinding
Tujuan dari
algoritma
pathfinding
adalah
untuk
menemukan jalur terbaik dari
vertex awal ke vertex akhir.  Secara umum algoritma pathfinding
digolongkan
menjadi
dua jenis (Russel, Stuart dan Peter Norvig, 1995, 73), yaitu :
1.
Algoritma Uniformed Search
Algoritma uniformed search adalah algoritma yang tidak memiliki keterangan
tentang jarak atau biaya dari path dan tidak memiliki pertimbangan akan path
mana yang
lebih baik.
Yang termasuk dalam algoritma
ini adalah algoritma
Breadth-First Search.
2.
Algoritma Informed Search
Algoritma
informed
search   adalah  algoritma
yang
memiliki  keterangan
tentang
jarak atau
biaya
dari path
dan
memiliki
pertimbangan berdasarkan
pengetahuan akan path
mana
yang
lebih baik.
Yang termasuk
algoritma ini
adalah algoritma Dijkstra dan algoritma A*.

21
Dalam algoritma pathfinding
seringkali
terjadi backtrack bila tidak
menemukan
solusi.
Backtrack
merupakan suatu
algoritma
pelacakan
yang
mencoba
mencari
penyelesaian masalah
yang
menyeluruh dengan
membangun solusi
partial.    Masalah
yang
akan
diselesaikan dengan
fungsi
backtrack
harus
memenuhi suatu
set
kendala
(constraint).
Dalam prosesnya, backtrack akan
mundur ke solusi partial  sebelumnya,
jika terdapat solusi yang cocok dengan tuntutan masalah.
2.8.1
Algoritma Depth-First
Search
Menurut
Stuart
Russel
dan
Peter
Norvig
(1995,77), depth-first
search
selalu
memperluas (expand) salah satu node-nya pada level yang paling dalam dari sebuah tree.
Hanya ketika pencarian bertemu dengan jalan buntu,
maka pencarian kembali ke
node
semula dan memperluas (expand) node pada tingkat yang lebih dangkal.
Algoritma
depth-first
search
memiliki  kompleksitas  waktu  O(b
m
).
Untuk
masalah yang
memiliki banyak
solusi,
depth-first
search
dapat
lebih cepat dibanding
dengan
breadth-first  search,
karena
depth-first  search
memiliki
suatu
kemungkinan
yang bagus ketika
menemukan sebuah solusi, dimana
hanya
menjelajah sebagian kecil
dari keseluruhan bagian.
Kekurangan dari
depth-first
search
yaitu dapat
terjebak menjelajahi path /
jalur
yang salah.
Maka depth-first
search
tidak akan pernah bisa
untuk
mnemukan kembali
jalur semula, ketika ia memilih jalur yang salah.
2.8.2
Algoritma Breadth-First Search
Menurut
Luger
dan
Stubblefield (1993, p92), algoritma
Breadth-First  Search
adalah algoritma
yang
memeriksa node dalam tree secara
level per level.
Jika dalam

22
suatu
level ditemukan
goal,
maka
pencarian
dihentikan
dan
goal-nya
akan
diberikan
sebagai
goal yang sukses.  Jika semua node dalam suatu level telah diperiksa dan tidak
ditemukan
goal,
maka
algoritma
ini
akan
berpindah
memeriksa
ke
level berikutnya,
demikian seterusnya.
Jika semua node pada level yang paling bawah telah diperiksa dan
belum ditemukan goal,
maka pencarian dihentikan dan goalnya
diberikan sebagai
goal
yang gagal.
Algoritma
Breadth-First  Search
diimplementasikan dengan
menggunakan
dua
buah list, yaitu open dan close, Luger dan Stubblefield (1993, p92).  Open berisi daftar
node-node
yang
telah  siap  untuk
diperiksa,
tetapi
children  dari  node-node
tersebut
belum di-generate.
Sedangkan close berisi daftar node-node yang telah diperiksa tetapi
bukan merupakan goal.  Open list dari algoritma Breadth-First Search merupakan queue
yang
berpola
First
In
First  Out
(FIFO),
dimana
node
yang
akan
diperiksa
terlebih
dahulu adalah node yang terlebih dahulu masuk ke dalam list.
Menurut
Luger
dan
Stubblefield (1993,
p97-98),
keuntungan
dari
algoritma
Breadth-First
Search
adalah
dijaminnya diperoleh path
terpendek
jika
goal-nya
ditemukan  (karena  algoritma  ini  akan  selalu  memeriksa  semua  node  pada  level
n
sebelum berpindah ke level n+1).  Juga bahwa tidak semua node harus diperiksa, karena
jika
goal
telah
ditemukan sebelum
seluruh
node
diperiksa,
maka
pencarian
dapat
dihentikan.
Namun algoritma Breadth-First
Search
memiliki kelemahan, yaitu
semua
nilai
/
biaya
dari
node
harus
sama,
sehingga
tidak
dapat
diterapkan pada
tree
yang
bernilai.

23
2.8.3
Algoritma Dijkstra
Algoritma Dijkstra
dipublikasikan pertama
kali oleh
E.W.Dijkstra pada
tahun
1959.
Menurut Stout
(1997,
p1)
algoritma
Dijkstra
merupakan
pengembangan dari
algoritma breadth-first search, dimana pada algoritma Dijkstra setiap edge-nya memiliki
nilai dan selalu bernilai positif.  Perbedaan yang lain terletak pada open list-nya.  Open
list
pada
algoritma Dijkstra
merupakan priority queue, dimana
vertex dengan
prioritas
tertinggi akan
diproses
terlebih
dahulu,
yaitu
vertex
yang
memiliki
nilai terkecil
pada
open
list.
Jadi
pengaturan priority
queue
pada
Dijkstra dipengaruhi oleh
nilai
edge
kumulatif dari vertex awal sampai vertex akhir.

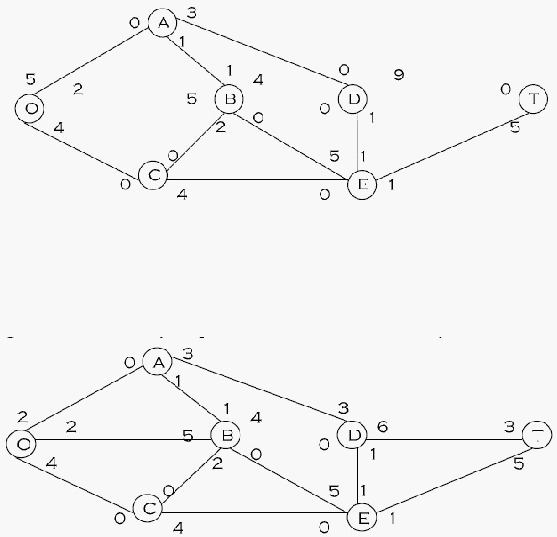

Berdasarkan terminologi teori graph, maka suatu jaringan akan terdiri dari suatu
himpunan titik-titik yang disebut node. Node-node tersebut saling dihubungkan oleh
suatu garis dan disebut edge. Beberapa terminologi tambahan dari jaringan ini adalah :
Siklus, yaitu lintasan yang diawali pada suatu node dan diakhiri pada node itu juga.
Tree, yaitu suatu jaringan dengan lintasan yang menghubungkan pasangan – pasangan
node, dimana siklus tidak terjadi.
Busur maju, yaitu busur yang meninggalkan node.
Gambar 2.10 Busur
Maju
Busur mundur, yaitu busur yang masuk ke dalam node.
Gambar 2.11 Busur
Mundur

24
Kapasitas aliran, yaitu batas aliran yang fisibel pada busur tertentu.
Sumber, yaitu node yang menjadi awal dari busur-busurnya.
Tujuan, yaitu node yang menjadi tujuan busur-busurnya.
2.8.3.1 Persoalan Rute
Terpendek
Untuk setiap dua node S dan T dapat terjadi beberapa lintasan, dimana lintasan
dengan bobot yang minimum disebut sebagai lintasan atau rute terpendek. Bobot di sini
dapat berupa jarak, waktu tempuh, atau ongkos transportasi dari satu node ke node yang
lainnya yang membentuk rute tertentu.
Algoritma mencari rute terpendek ini dikembangkan oleh Djikstra. Algoritma tersebut
digunakan apabila semua busur jaringan mempunyai bobot positif. Langkah-langkah
penyelesaiannya yaitu :
1) Buatlah tabel seperti dibawah ini :
Tabel 2.1 Tabel Penyelesaian
Algoritma Dijkstra
2) Isilah baris node dengan seluruh node yang ada, dan baris bobot dengan nilai ~
sebagai nilai awal.
3) Pilihlah node awal (misal node A) untuk diseleksi
4) Carilah node yang berhubungan dengan node A (misal node B dan C).

25
Tulislah tabel dengan bobot tersebut pada baris bobot dan kolom node B
untuk edge
antara
node A dan B, serta kolom node C untuk edge antara node A dan C, “Apabila
bobot tersebut lebih kecil dari nilai bobot sebelumnya”.
5) Apabila suatu node telah diseleksi, tulislah tanda (X) pada baris seleksi dan kolom
node yang terseleksi
6) Berdasarkan tabel, pilihlah node yang belum diseleksi dan mempunyai bobot
terkecil untuk diseleksi.
7) Ulangilah langkah 4, hingga semua node terseleksi.
8)  Dengan
mengurutkan  node  dari  belakang  ke  depan,  jalur  terpendeknya  akan
diketahui. (Michael, 1987)
2.8.3.2 Persoalan Aliran Maksimum
Persoalan
yang
muncul
selanjutnya  dalam
jaringan
adalah
bagaimana
menentukan rute-rute
perjalanan
sedemikian
sehingga
jumlah
total
perjalanan
yang
dilakukan
setiap
harinya
menjadi
maksimum, tanpa
melanggar
batas
maksimum
perjalanan
yang
dapat
dilakukan
pada
masing-masing jalan.
Dalam
hal
ini
data
(informasi)
yang
diajukan
dalam
persoalan
tersebut
berupa
jumlah
perjalanan pada
masing-masing jalan
yang
menghubungkan
suatu
tempat
dengan
tempat
lain
beserta
kapasitasnya. Untuk jelasnya, ambil contoh datanya pada gambar 1 berikut :

26

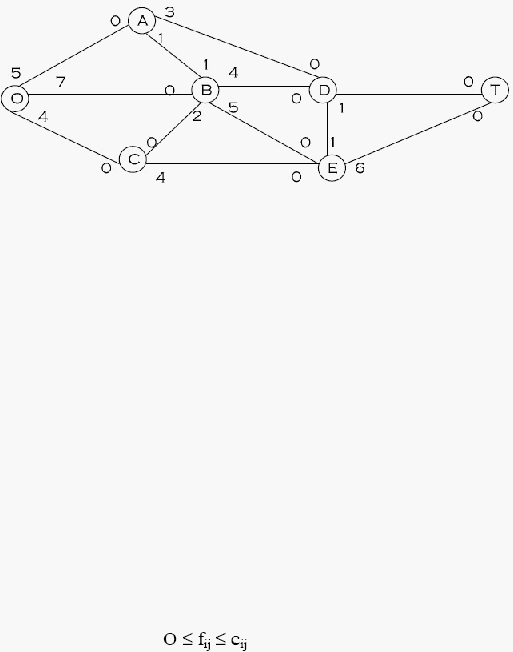

Gambar 2.12 Contoh
Data
Gambar di atas dapat dibaca seperti berikut ini :
a) Dari O ke A dapat dilakukan perjalanan maksimum 5 kali setiap hari, sedangkan dari
A
ke O tidak ada perjalanan yang dapat dilakukan.
b) Dari A ke B dapat dilakukan perjalanan sebanyak 1 kali perjalanan, begitu juga dari B
dapat dilakukan perjalanan 1 kali ke A, dan seterusnya.
Dalam hal ini diasumsikan bahwa perjalanan masuk ke suatu node sama dengan
perjalanan keluar dari node itu. Jika kapasitas busur (i,j) adalah cij, maka tingkat aliran
pada busur (i,j) yaitu jumlah aliran dari node i ke node j, adalah bilangan positif yang
tidak lebih besar daripada cij. Dengan demikian, jika tingkat aliran pada busur (i,j)
dinyatakan oleh fij, maka :
Sebenarnya,
persoalan
aliran
maksimum
ini
dapat
diformulasikan  sebagai
persoalan programa linier sehingga dapat diselesaikan dengan
metode simpleks. Akan
tetapi, di sini akan dikemukakan satu prosedur penyelesaian yang lebih efisien, seperti
berikut :
1. Carilah lintasan dari sumber ke tujuan dengan kapasitas aliran positif.

27
2. Periksalah lintasan terebut untuk mendapat busur dengan kapasitas aliran terkecil
(nyatakan kapasitas ini sebagai c*), dan tingkatkanlah aliran pada lintasan tersebut
sebesar c*.
3. Kurangkan kapasitas aliran semula dengan c* pada setiap busur dari lintasan yang
dimaksud. Tingkatkan kapasitas aliran semula dengan c* pada setiap busur yang
berlawanan arah dari arah lintasan tersebut, dan kembali ke langkah 1.
Langkah 1 : Dari contoh diatas dipilih lintasan O – B – E – T. Alirkan sebesar 5

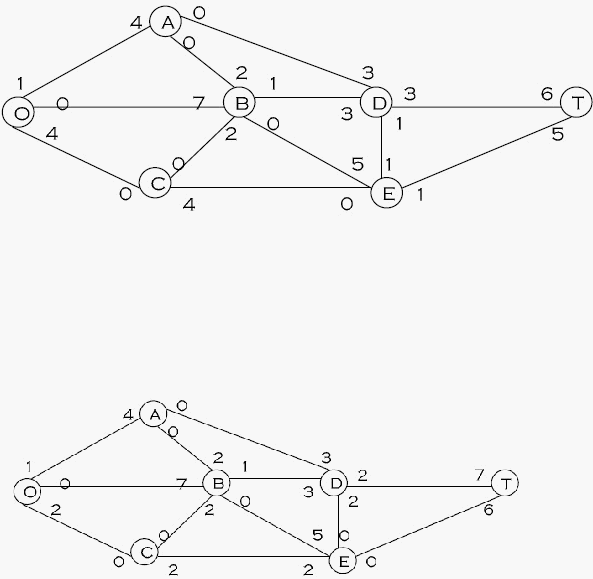

Gambar 2.13 Langkah Solusi 1
Langkah 2 : Alirkan sebanyak 3 pada lintasan O – A – D – T, hasilnya adalah :
Gambar 2.14 Langkah Solusi 2

28
Langkah 3 : Alirkan sebanyak 1 pada lintasan O – A – B – D – T
Langkah 4
:
Alirkan sebanyak 2 pada
lintasan O –
B
D
T
dan
hasilnya adalah
:

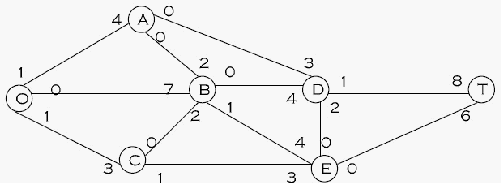

Gambar 2.15 Langkah Solusi 4
Langkah 5 : alirkan sebanyak 1 pada lintasan O – C – E – D – T.
Langkah 6 : alirkan sebanyak 1 pada lintasan O – C – E – T, dan hasilnya adalah :
Gambar 2.16 Langkah Solusi 6

29
Langkah 7 : Alirkan sebanyak 1 pada lintasan O – C – E – B – D – T, sehingga hasilnya:
Gambar 2.17 Hasil
Akhir
Karena tidak ada lagi lintasan yang mempunyai kapasitas aliran positif, maka pola aliran
terakhir merupakan pola aliran yang telah optimum. (Wilson, 1990).
Kesimpulannya adalah algoritma Djikstra dapat digunakan untuk
menyelesaikan
permasalahan
rute
terpendek
dan
aliran
maksimum,
elemen-elemen (bobot)
dari
rute
tersebut berupa jarak tempuh, biaya, maupun hal lainnya.
2.8.4
Algoritma A Star
Dalam ilmu komputer, metode A* (A Star) adalah graph search algorithm yang
mencari path (jalur) dari titik awal
yang diberikan
menuju titik
tujuan.
Algoritma
A*
pertama kali dijabarkan oleh Peter Hart, Nils Nilsson dan Bertram Raphael pada tahun
1968. (Wikipedia, 2006)
Metode
A*
adalah
metode
yang
merupakan
hasil
pengembangan dari
metode
dasar
Best  First
Search.
Metode
ini
mengevaluasi
setiap
titik
dengan
mengkombinasikan dengan
g(n), nilai untuk
mencapai titik n dari titik awal, dan h(n),
nilai perkiraan untuk mencapai tujuan dari titik n
tersebut.

30
f(n) = g(n) + h(n)
Ketika
g(n) memberikan
hasil   evaluasi
nilai
untuk
mencapai titik
n, dan
h(n)
memberikan nilai estimasi untuk mencapai tujuan dari titik n, maka didapatkan
f(n) = nilai estimasi yang terkecil yang melewati titik n
2.8.4.1 Cara
Kerja Algoritma A Star (A*)
Menurut Patrick
Lester
(2005,p1) cara
kerja
algoritma A* dapat
digambarkan
sebagai
berikut,
misalkan
seseorang ingin
berjalan
dari
node
A
ke
node
B,
dimana
diantaranya terdapat hambatan, lihat
gambar.  Dimana node A ditunjukan dengan kotak
berwarna hijau, sedangkan titik B ditunjukkan dengan kotak berwarna merah, dan kotak
berwarna biru mewakili hambatan / tembok yang memisahkan kedua node tersebut.

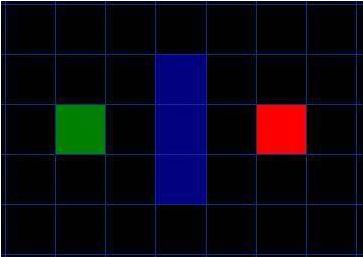

Gambar 2.18 Tampilan  Awal
Perlu diperhatikan bahwa, area pencarian dibagi ke dalam bentuk node seperti yang bisa
dilihat pada gambar 2.18.
Menyederhanakan area pencarian seperti yang telah dilakukan
adalah langkah awal dalam pencarian jalur.  Dengan fungsi ini dapat menyederhanakan

31
area
pencarian menjadi
array
dua
dimensi
yang
sederhana.
Tiap
nilai
dalam
array
merepresentasikan satu node pada area pencarian, dan statusnya disimpan sebagai “yang
bisa dilalui” atau
“yang tidak bisa dilalui”.
Jalur ditemukan dengan
menentukan
node
mana saja
yang dilalui
untuk mencapai
node B dari
node A.   Ketika
jalur ditemukan
maka akan berpindah dari satu node ke node yang lain sampai ke tujuan.
Ketika
area
pencarian
sudah
disederhanakan
ke
dalam
beberapa
node.
Seperti
yang
telah dilakukan diatas,
langkah berikutnya adalah
melakukan pencarian
untuk
mencari
jalur terpendek.  Dalam pencarian jalur A*, dimulai dari
node A, memeriksa node yang
berdekatan, dan secara umum mencari kesebelah sampai tujuan ditemukan.
Pencarian dilakukan dengan tahap sebagai berikut :
1.
Dimulai dari
start
node A dan
start
node tersebut ditambahkan ke sebuah open
list
dari
node-node
yang
akan
diperiksa.
List tersebut
berisi
node-node yang
mungkin dilalui pada
jalur yang
ingin dicari, atau
mungkin juga
tidak,
jadi
list
tersebut berisi node-node yang perlu diperiksa.
2.
Lihatlah semua node-node yang dapat dilalui yang terhubung dengan start
node,
hindari
node-node
yang
merupakan
penghalang-penghalang.
Tambahkan ke
dalam open list, untuk tiap-tiap
node,
node A
merupakan
node parent,
node ini
berguna ketika ingin mengikuti jalur.
3.
Buang node A dari open
list, kemudian tambahkan node A ke dalam closed list,
dimana pada list ini tidak perlu lagi memeriksa node-node yang ada di dalamnya.
Pada saat ini, harus dilakukan seperti yang terlihat pada
gambar, pada gambar dibawah
node
yang
berwarna
hijau
di
tengah-tengah adalah
start
node.
Node yang sisinya
berwarna biru
adalah
node
yang telah dimasukkan ke
dalam closed
list, semua
node

32
yang bersebelahan dengan node pusat
yang akan diperiksa dimasukkan ke dalam open
list, dan sisinya yang berwarna hijau.
Tiap petunjuk yang berwarna abu-abu menunjuk ke node parent-nya,
yang merupakan
start node.

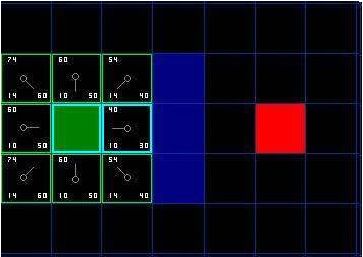

Gambar 2.19 Set Parent
Selanjutnya,
dipilih
salah
satu
node
yang
berhubungan dalam
open
list
lalu
dilakukan berulang-ulang seperti langkah yang akan dijelaskan dibawah ini :
Persamaan untuk pemberian nilai pada node adalah f(n) = g(n) + h(n).
Dimana g(n) adalah nilai yang dibutuhkan untuk bergerak dari start
node A ke sebuah
node pada area tersebut, mengikuti jalur yang ditentukan untuk menuju kesana.
h(n) adalah nilai
perkiraan untuk bergerak dari suatu node pada area ke final
node
B.
Node yang
dipilih
untuk
tujuan
selanjutnya
adalah
node
yang
memiliki
nilai
f(n)
terendah.
Jalur
yang
dibuat
adalah
jalur
yang
dibangun
secara
berulang-ulang dengan
menentukan
node-node yang
mempunyai
f(n)
terendah
pada open
list.
Seperti
yang
telah dikatakan diatas g(n) adalah nilai yang dibutuhkan untuk bergerak dari start
node

33
ke final node dengan menggunakan jalur yang dibuat untuk ke sana.
Akan diberi nilai
10
untuk
tiap
pergerakan
horizontal
atau
vertical, dan
nilai 14
untuk
tiap
pergerakkan
diagonal.
Nilai
10
dan
14
digunakan
untuk
penyederhanaan, di
hindari
perhitungan
decimal dan pengakaran.  Cara untuk menentukan nilai g(n) adalah dengan menghitung
nilainya terhadap node parent-nya, dengan menambahkan 10 atau 14 tergantung apakah
node tersebut diagonal atau orthogonal (non-diagonal) terhadap parent
node.  Fungsi ini
diperlukan
apabila
didapatkan
suatu
node
berjarak
lebih
dari
satu
node
terhadap
start
node.
h(n) dapat
diukur dengan
berbagai macam cara.
Cara
yang digunakan adalah
fungsi
Manhattan, dimana
dihitung jumlah
total
node
yang
bergerak
horizontal
atau
vertical
untuk
mencapai final
node
dari
node
sekarang, dengan
mengacuhkan
pergerakkan diagonal.
Lalu
dikalikan
dengan
10.
Ini
dinamakan
fungsi
Manhattan
karena
ini
seperti
menghitung jumlah blok-blok
node
dari
satu
tempat
ke tempat
lain,
dimana
tidak
dapat
memotong suatu
blok
secara
diagonal.
Yang
penting
ketika
menghitung h(n),
harus
mengacuhkan rintangan
apapun seperti
tembok, air,
dll.   Ini
adalah perhitungan perkiraan, bukan jarak nyatanya.

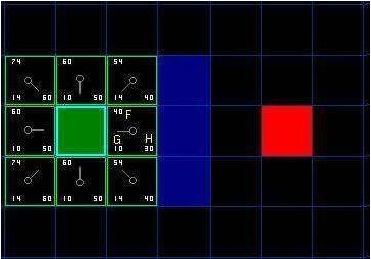

Lalu
hitung
nilai
f(n)
dengan
menambahkan
g(n)
dan
h(n).
Hasilnya
dapat
dilihat
pada
gambar,
dimana
nilai
f(n) ditulis
di kiri atas,
g(n)
kiri bawah dan h(n) di
kanan bawah pada tiap-tiap node.

34

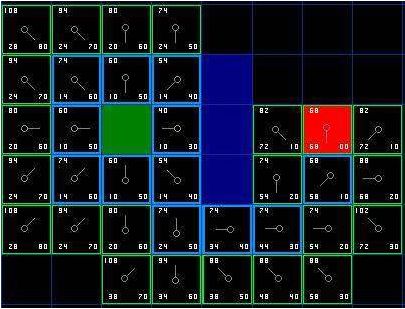

Gambar 2.20 Masuk
ke Close List
Diberi nilai g(n) sama dengan 10, pada node bagian atas, bawah, kiri dan kanan
sedangkan
node-node diagonal diberi nilai
14,
karena
node-node tersebut bersebelahan
dengan start
node.
Nilai h(n) ditentukan dengan menggunakan fungsi manhattan, dimana ditentukan
jarak
antara
node
tersebut dengan
final
node (merah), dengan
bergerak hanya
secara
horizontal dan vertical.
Untuk
melanjutkan pencarian,
dipilih
node
yang
nilai
f(n)-nya
paling
rendah
dalam open list, ketika dipilih node tersebut lalu dilakukan :

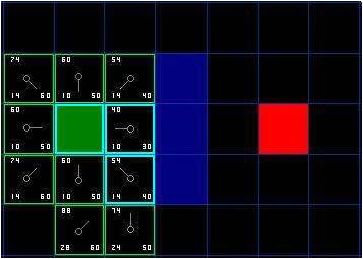

1.
Keluarkan node tersebut dari open list lalu dimasukkan ke close list.
2.
Periksa semua
node yang berhubungan.  Kecuali node yang sudah
masuk ke
close
list
atau
node
yang
tidak
dapat
dilalui
(dinding, air,
dan
lain-lain).
Tambahkan node
tersebut
ke
open
list,
apabila
node
tersebut
belum
dimasukkan ke
open
list
tersebut.
Jadikan
node
yang
dipilih
tadi
sebagai
parent node bagi node baru tersebut.

35
3.
Jika node yang terhubung sudah masuk ke open list, periksa apakah nilai g(n)
node tersebut lebih kecil.
4.
Jika tidak jangan lakukan apa-apa, jika benar parent
node harus diganti lalu
dihitung ulang nilai f(n) dan g(n).
Seperti contoh pada gambar 2.20, ada sembilan node, dimana 8 node masuk open
list
dan start  node sudah
masuk close
list,
lalu
node dengan
nilai
f(n) terendah yaitu 40,
dimasukkan ke close list, karena itu diberi warna biru pada sisinya.
Gambar 2.21 Pemilihan
Close List
Semua node yang berhubungan dengan node tesebut diperiksa, start
node tidak
dianggap
karena
sudah
masuk
ke close
list,
dan
node
hambatan.
4
node
lain
yang
berhubungan semuanya sudah
masuk ke open list
maka
harus diperiksa, apakah nilai
g(n)
yang dibutuhkan untuk
mencapai node tersebut
melalui
node
yang
dipilih
lebih
kecil daripada menggunakan node lain, ternyata seperti contoh di atas didapatkan bahwa
apabila ingin ke bawah atau ke atas dari node yang dipilih ternyata membutuhkan g(n)

36
sama  dengan  20,  sedangkan  apabila  diambil  arah  diagonal  dari  start
node  hanya
membutuhkan g(n) sama dengan 14, maka tidak dilakukan apa-apa.
Jadi sekarang yang terdapat pada open list hanya tinggal 7 node, dicari lagi yang
nilai
f(n)
terendah, ternyata
ada
2
node
yang
punya
nilai
f(n)
yang
sama,
itu
tidak
masalah,
Dapat
dipilih
yang
mana
saja,
tapi
untuk
mempercepat dapat
dipilih
yang
terakhir masuk ke open list.
Jadi pilih yang bawah, maka akan tampak seperti gambar 2.22.
Gambar 2.22 Pemilihan
Close List ke 2
Kali ini periksa kembali node yang dipilih, masukkan node yang berhubungan ke
dalam open list kecuali node yang merupakan penghalang, node yang sudah masuk close
list dan node yang sudah masuk ke open list, tapi disini tidak dapat ditambahkan node di
bawah dinding ke dalam open
list, karena
tidak
dapat
langsung dari node sekarang ke
node
tersebut tanpa
memotong bagian pojok dari dinding di
atasnya.  Jadi
harus
turun
dulu ke bawah (aturan untuk memotong sudut adalah pilihan).

37
Setelah itu dilakukan proses yang sama seperti yang diatas, lalu ditentukan node
yang
akan
dipilih
dengan
membandingkan nilai
f(n).
Proses
tersebut
diulangi sampai
final node ke dalam open list ditambahkan, terlihat pada gambar 2.23.
Gambar 2.23 Final
Node Masuk
Close List
Perhatikan
pada
node
kedua
dibawah
start
node, pada
diagram
awal
nilai
g(n)
sama
dengan
28
dan
menunjuk
pada
node kanan
atasnya sekarang bernilai
g(n)
sama
dengan 20 dan
menunjuk pada node di atasnya, hal
ini terjadi karena pemeriksaan nilai
g(n)
dimana
nilainya
lebih  rendah  dengan  menggunakan
jalur  yang  baru,  sehingga
parent  node
harus diganti dan nilai
g(n) dan
f(n) harus dihitung ulang.   Lalu setelah
selesai
ditandai
dan
proses
telah
diselesaikan maka
ditentukan
jalurnya
dengan
menggunakan fungsi backtrack dengan menelusuri dari final node mengikuti anak panah
pada node tersebut hingga sampai ke start
node.

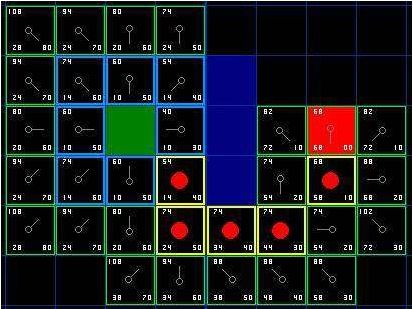

Hasilnya akan terlihat seperti gambar
2.24.

38
Gambar 2.24 Backtrack
2.8.4.2 Pseudocode
Algoritma A Star
Tentukan sebuah node yang berisi goal state – final node
Tentukan sebuah node yang berisi start state – start node
Letakkan start node pada open list
Selama open list tidak kosong
{
Set node terakhir di close list sebagai current node
Jika current node memiliki keadaan yang sama dengan final node maka
solusi ditemukan, keluar dari while loop
Hasilkan setiap state successor node yang didapat dari current node
Untuk setiap successor node dari current node
{
Tentukan harga dari successor node menjadi harga dari current

39
node ditambah dengan jarak untuk mencapai successor node dari
current node
Cari successor node dalam open list
Jika successor node ada dalam open list tetapi terdapat yang lebih
baik maka buang successor node ini dan lanjutkan
Jika successor node terdapat di close list tetapi terdapat yang lebih
baik maka buang successor node ini dan lanjutkan
Tentukan current node menjadi parent dari successor node
Tentukan h(n) sebagai jarak estimasi ke final node (menggunakan
fungsi heuristic)
Tambahkan successor node ke dalam open list
}
Ambil node dari open list yang memiliki nilai f(n) terkecil
Tambahkan current node ke dalam close list
}
(Mario, Irawan, Aryo, 2004, p44)
2.9
Perbedaan
Algoritma Djikstra dan
Algoritma A Star
Menurut Adi Wijaya dan Roi Gunawan (2001, p372), kelebihan algoritma A Star
dibandingkan dengan algoritma Djikstra adalah sebagai berikut:
1.
Waktu
pencarian algoritma A Star
dalam
menemukan rute
lebih
cepat
dari algoritma Djikstra.
2.
Jumlah loop A Star lebih sedikit dari anggota Djikstra.
3.
Rute yang ditemukan berbeda tetapi mempunyai biaya yang sama.

40
4.
Algoritma A Star
lebih cocok
untuk pengembangan game yang bersifat
real time.
2.10
UML (Unified Modelling Language)
Menurut
Yanti
(2003),
Unified
Modelling Language (UML)
adalah
sebuah
"bahasa"
yg
telah
menjadi
standar
dalam
industri
untuk
visualisasi,
merancang dan
mendokumentasikan sistem
piranti
lunak.
UML
menawarkan
sebuah
standar
untuk
merancang model sebuah sistem.
Dengan
menggunakan UML
dapat
dibuat
model
untuk
semua
jenis
aplikasi
piranti
lunak, dimana aplikasi tersebut dapat berjalan pada piranti keras, sistem operasi
dan
jaringan
apapun,
serta
ditulis
dalam
bahasa
pemrograman
apapun.
Tetapi
karena
UML juga menggunakan class dan operation dalam konsep dasarnya, maka lebih cocok
untuk penulisan piranti lunak dalam bahasa-bahasa berorientasi objek seperti C++, Java,
C#
atau
VB.NET.
Walaupun demikian, UML
tetap
dapat
digunakan
untuk
modeling
aplikasi prosedural dalam VB atau C.
Jenis-jenis diagram UML :
1.
Use Case Diagram
Use
Case
Diagram
berisi
actor
dan
use
case,
yang
memberikan gambaran
mengenai hubungan
yang
terjadi
antara dua
hal
tersebut.
Use Case Diagram
adalah
titik permulaan
dalam tahap
analisa
pada saat
merancang suatu
sistem.
Diagram Ini dirancang oleh Ivan Jacobson.
Use
Case
adalah
dasar
dari
use
case
diagram, dimana semua
use
case
dihubungkan dengan asosiasi dan akan mempunyai hubungan dengan aktor.

41
Tujuan dari Use case diagram ini adalah memberikan gambaran keseluruhan dari
struktur
system dan
fitur
yang
ada
kepada
pihak
non
teknis
seperti
bagian
manajemen dan
pengguna.
Diagram
ini
juga
dapat
digunakan
untuk
menggambarkan
urutan
kejadian
(event)
dalam
system, apabila
tidak
ada
kesalahan.
Use case
diagram
menggambarkan
fungsionalitas yang diharapkan dari
sebuah
sistem.
Yang
ditekankan adalah
“apa”
yang
diperbuat
sistem,
dan
bukan
“bagaimana”.
Sebuah use case
merepresentasikan sebuah
interaksi antara aktor
dengan sistem.
Use case
merupakan sebuah pekerjaan tertentu, misalnya
login
ke sistem, meng-create
sebuah daftar belanja, dan sebagainya.  Seorang/sebuah
aktor adalah sebuah entitas manusia atau mesin
yang berinteraksi dengan sistem
untuk melakukan pekerjaan-pekerjaan tertentu.
Use  case  diagram  dapat  sangat  membantu  penyusunan  requirement  sebuah
sistem,
mengkomunikasikan rancangan
dengan
klien, dan
merancang
test
case
untuk semua feature yang ada pada sistem.
Sebuah use case dapat meng-include fungsionalitas use case lain sebagai bagian
dari proses dalam dirinya.  Secara umum diasumsikan bahwa use case
yang di-
include akan dipanggil setiap kali use case
yang meng-include dieksekusi secara
normal.
Sebuah
use
case
dapat
di-include oleh
lebih
dari
satu
use
case
lain,
sehingga
duplikasi
fungsionalitas  dapat
dihindari
dengan
cara
menarik
keluar
fungsionalitas yang common.
Sebuah use case juga dapat meng-extend use case
lain dengan behaviour-nya sendiri.
Sementara hubungan generalisasi antar use

42
case
menunjukkan bahwa
use
case
yang satu
merupakan spesialisasi dari
yang
lain.
2.
Activity Diagram
Diagram
ini
digunakan
untuk
melakukan analisa
terhadap
perilaku
yang
ada
dalam suatu
use case
yang kompleks dan memberikan gambaran
interaksi antar
use case tersebut.
Activity diagram sangat mirip dengan statechart diagram karena menggambarkan
aliran data, akan tetapi
activity diagram digunakan untuk membuat model aliran
kerja bisnis selama merancang use case.
Diagram ini biasa digunakan untuk
menggambarkan aktivitas bisnis yang rumit,
sehingga membantu identifikasi use case atau interaksi diantara dan di dalam use
case.   Sedangkan statechart
diagram
memberikan
gambaran
perubahan status
dalam sistem dan mencapai tahapan tertentu.
Activity diagram  menggambarkan
berbagai  alir  aktivitas  dalam  sistem  yang
sedang
dirancang,
bagaimana
masing-masing
alir
berawal,  decision
yang
mungkin terjadi,
dan
bagaimana
mereka
berakhir.
Activity diagram
juga dapat
menggambarkan proses paralel yang mungkin terjadi pada
beberapa eksekusi. Activity
diagram
merupakan state diagram khusus, di
mana
sebagian besar state
adalah
action
dan
sebagian
besar
transisi di-trigger  oleh
selesainya  state  sebelumnya  (internal
processing).  Oleh  karena  itu  activity
diagram tidak menggambarkan behaviour internal sebuah sistem (dan interaksi
antar
subsistem) secara
eksak,
tetapi
lebih
menggambarkan proses-proses dan
jalur-jalur aktivitas dari level atas secara umum.

43
Sebuah
aktivitas
dapat
direalisasikan oleh
satu
use
case
atau
lebih.
Aktivitas
menggambarkan proses
yang
berjalan,
sementara
use
case
menggambarkan
bagaimana aktor menggunakan sistem untuk melakukan aktivitas.
Sama
seperti
state,
standar
UML
menggunakan segiempat
dengan
sudut
membulat
untuk
menggambarkan aktivitas.
Decision
digunakan
untuk
menggambarkan
behaviour   pada  kondisi  tertentu.
Untuk
mengilustrasikan
proses-proses paralel
(fork
dan
join)
digunakan titik
sinkronisasi
yang
dapat
berupa titik, garis horizontal atau vertikal.
Activity diagram
dapat
dibagi
menjadi
beberapa
object
swimlane
untuk
menggambarkan objek mana yang bertanggung jawab untuk aktivitas tertentu.
3.
Sequence Diagram
Sequence
Diagram
ini
digunakan
untuk
menggambarkan
interaksi
antara
aktor
dengan objek dan objek dengan objek lain.  Pesan disampaikan dari aktor kepada
objek, objek ke objek, dan dari objek ke aktor untuk menunjukkan aliran control
dalam sistem.  Diagram ini juga dapat digunakan untuk
menggambarkan semua
aliran yang mungkin terjadi dalam interaksi sistem, atau menggambarkan sebuah
aliran saja.
Sequence diagram
menggambarkan interaksi antar objek di dalam dan di sekitar
sistem
(termasuk
pengguna,
display,
dan
sebagainya) berupa
message
yang
digambarkan
terhadap
waktu.
Sequence diagram
terdiri
atar
dimensi
vertikal
(waktu) dan dimensi horizontal (objek-objek yang terkait).
Sequence diagram
biasa
digunakan
untuk
menggambarkan
skenario
atau
rangkaian
langkah-langkah yang
dilakukan
sebagai
respons
dari
sebuah
event
untuk menghasilkan output tertentu. Diawali dari apa yang men-trigger aktivitas

44
tersebut, proses
dan
perubahan apa
saja yang
terjadi
secara internal
dan
output
apa
yang
dihasilkan.   Masing-masing objek,
termasuk
aktor,
memiliki
lifeline
vertikal.  Message digambarkan sebagai garis berpanah dari satu objek ke objek
lainnya.
Pada
fase
desain
berikutnya, message
akan
dipetakan
menjadi
operasi/metoda  dari  class.     Activation
bar
menunjukkan  lamanya  eksekusi
sebuah proses, biasanya diawali dengan diterimanya sebuah message.
Untuk
objek-objek
yang
memiliki
sifat
khusus,
standar
UML
mendefinisikan
icon khusus untuk objek boundary, controller dan persistent entity.
4.
Collaboration Diagram
Diagram ini digunakan untuk lebih memperjelas Class Diagram.
Diagram ini
merepresentasikan interaksi dan
hubungan antara objek-objek yang
diciptakan pada awal proses pemodelan awal.  Diagram ini juga dapat digunakan
untuk menggambarkan pesan antara objek yang berbeda.
Collaboration
diagram
juga
menggambarkan interaksi
antar
objek
seperti
sequence
diagram,
tetapi
lebih
menekankan
pada
peran
masing-masing objek
dan bukan pada waktu penyampaian message.
Setiap message memiliki sequence number, di
mana message dari
level tertinggi
memiliki nomor 1. Messages dari level yang sama memiliki prefiks yang sama.
5.
Statechart Diagram
Statechart
Diagram
digunakan untuk
membuat
model
atas
perilaku
dari
sub
system, interaksi diantara class dan interface system, dan merealisasikan use case.
Diagram
ini
digunakan
pada
saat
perpindahaan antara
tahapan
analisa
dan
perancangan.  Diagram ini
merupakan cara terbaik untuk menggambarkan aliran
dari aplikasi yang berjalan.

45
Statechart
diagram
menggambarkan
transisi
dan
perubahan
keadaan
(dari satu
state ke state lainnya) suatu objek pada sistem sebagai akibat dari
stimuli yang
diterima. Pada umumnya statechart diagram menggambarkan class tertentu (satu
class dapat memiliki lebih dari satu statechart
diagram).
Dalam
UML,
state digambarkan
berbentuk
segiempat
dengan sudut
membulat
dan
memiliki
nama
sesuai
kondisinya saat
itu.
Transisi
antar
state
umumnya
memiliki
kondisi
guard
yang
merupakan syarat
terjadinya
transisi
yang
bersangkutan,  dituliskan  dalam  kurung  siku.  Action
yang  dilakukan  sebagai
akibat dari event tertentu dituliskan dengan diawali garis miring.
Titik
awal
dan
akhir
digambarkan berbentuk
lingkaran
berwarna
penuh
dan
berwarna setengah.
6.
Class Diagram
Class
Diagram
digunakan untuk
memberikan
gambaran
dari
class
yang
ada,
hubungan antar
class, dan
menjelaskan kedudukan class tersebut berada dalam
sub
system yang
mana.
Class
diagram
memiliki
atribut,
operasi,
dan
juga
berbagai macam tipe peran dan asosiasi.
Class
adalah  sebuah  spesifikasi  yang  jika  diinstansiasi  akan
menghasilkan
sebuah
objek
dan
merupakan
inti
dari
pengembangan dan
desain
berorientasi
objek.
Class
menggambarkan keadaan (atribut/properti) suatu
sistem,
sekaligus
menawarkan layanan untuk memanipulasi keadaan tersebut
(metoda/fungsi). Class
diagram
menggambarkan struktur
dan
deskripsi
class,
package
dan
objek
beserta
hubungan satu
sama
lain
seperti
containment,
pewarisan, asosiasi, dan lain-lain.

46
Class memiliki tiga area pokok :
1. Nama
2. Atribut
3. Metoda
Atribut dan metoda dapat memiliki salah satu sifat berikut :
Private, tidak dapat dipanggil dari luar class yang bersangkutan
Protected, hanya dapat dipanggil oleh class yang bersangkutan dan anak-anak
yang mewarisinya
Public, dapat dipanggil oleh siapa saja
Hubungan Antar Class :
1. Asosiasi, yaitu hubungan statis antar class. Umumnya menggambarkan
class
yang
memiliki atribut
berupa class
lain,
atau
class
yang
harus
mengetahui
eksistensi class lain. Panah navigability menunjukkan arah query antar class.
2. Agregasi, yaitu hubungan yang menyatakan bagian (“terdiri atas..”).
3.
Pewarisan,
yaitu
hubungan
hirarkis
antar
class. Class
dapat
diturunkan dari
class
lain
dan
mewarisi semua
atribut
dan
metoda
class
asalnya dan
menambahkan
fungsionalitas baru,
sehingga
ia
disebut
anak
dari
class
yang
diwarisinya. Kebalikan dari pewarisan adalah generalisasi.
4. Hubungan dinamis, yaitu rangkaian pesan (message) yang di-passing dari satu
class
kepada
class
lain.
Hubungan
dinamis
dapat
digambarkan dengan
menggunakan sequence diagram.
7.
Component Diagram
Component Diagram
digunakan
untuk
memodelkan
hubungan
antara
bagian-
bagian  dari  system
(termasuk  didalamnya  adalah  source  code,  binary,  file

47
eksekusi,
scripts,
atau
file
perintah)
yang
dikelompokan
berdasarkan
fungsionalitas  atau  lokasi  dari  file  tersebut.
Diagram  ini  digunakan  untuk
membantu
pemahaman
dimana
fungsionalitas
dari
system yang
ada
dan
versi
mana dari paket software yang mengandung bagian dari fungsionalitas tersebut.
Component diagram  menggambarkan struktur dan
hubungan antar komponen
piranti lunak, termasuk ketergantungan (dependency) di antaranya.
Komponen piranti
lunak
adalah
modul
berisi
code,
baik
berisi
source
code
maupun
binary
code,
baik
library
maupun executable,
baik
yang
muncul
pada
compile time, link time, maupun run time.
Umumnya komponen terbentuk dari beberapa class dan/atau package, tapi dapat
juga dari komponen-komponen yang lebih kecil.
Komponen dapat juga berupa interface, yaitu kumpulan layanan yang disediakan
sebuah komponen untuk komponen lain.
8.
Deployment Diagram
Diagram
ini
digunakan
untuk
memberikan gambaran kepada
pembaca
dimana
bagian-bagian dari perangkat lunak yang akan berada pada perangkat keras, dan
bagaimana
bagian-bagian dari
perangkat
keras
tersebut
saling
berinteraksi satu
dengan lainnya.  Diagram ini
juga dapat digunakan untuk mengetahui perangkat
lunak apa yang terpasang dalam perangkat keras tertentu.
Deployment/physical diagram
menggambarkan
detail
bagaimana komponen di-
deploy dalam infrastruktur sistem, di mana komponen akan terletak (pada mesin,
server
atau
piranti
keras
apa),
bagaimana
kemampuan
jaringan
pada
lokasi
tersebut, spesifikasi
server,
dan
hal-hal
lain
yang
bersifat
fisikal. Sebuah
node
adalah server,
workstation, atau piranti keras
lain yang digunakan untuk
men-

48
deploy komponen dalam lingkungan sebenarnya. Hubungan antar node (misalnya
TCP/IP) dan requirement dapat juga didefinisikan dalam diagram ini.
2.11
.NET Framework
Microsoft
.NET
Framework adalah
sebuah
komponen
dari
sistem
operasi
Microsoft Windows. .NET Framework menyediakan sejumlah besar solusi - solusi yang
telah dikode sebelumnya untuk persyaratan - persyaratan umum program, dan
mengatur
eksekusi
program
-
program
yang
ditulis
secara
khusus
untuk
framework. .NET
Framework
adalah
kunci
penawaran
utama
dari
Microsoft,
dan
dimaksudkan untuk
digunakan oleh
sebagian
besar
aplikasi
-
aplikasi
baru
yang
dibuat
untuk
platform
Windows.
Program -
program
yang ditulis
untuk .NET
framework dijalankan
pada
suatu
lingkungan software yang mengatur persyaratan - persyaratan runtime program. Runtime
environment ini,
yang
juga
merupakan
suatu
bagian
dari
.NET
framework,
dikenal
sebagai
Common Language
Runtime (CLR).
CLR
menyediakan
penampilan
dari
application
virtual
machine,
sehingga
para
programmer tidak
perlu
mengetahui
kemampuan
CPU
tertentu
yang akan
menjalankan program.
CLR
juga
menyediakan
layanan -
layanan penting lainnya seperti
jaminan keamanan, pengaturan
memori, dan
exception handling / penanganan kesalahan pada saat runtime.
(Wikipedia, 2006)
.NET
Platform
merupakan satu
set
kumpulan
teknologi
yang
memungkinkan
teknologi
Internet
ditransformasikan ke dalam
platform
distributed
computing dengan
skalabilitas
dan  kompatibilitas
tinggi.  Secara  teknikal,
.NET  Platform  menyediakan

49
konsep pemrograman dengan
library dan
modul-modul baru
yang
konsisten, terlepas
dari jenis bahasa pemrograman yang digunakan.
.NET Platform menyediakan hal-hal berikut bagi para developer :
1)
Language independent, dengan programming model yang konsisten di semua tier
aplikasi yang dibangun.
2)
Interoperability dan kompatibilitas antar aplikasi.
3)
Kemudahan migrasi dari teknologi yang ada saat ini.
4)
Dukungan penuh
terhadap berbagai
teknologi
standar
yang
digunakan dalam
platform internet, antara lain HTTP, XML, SOAP dan HTML.
Teknologi inti .NET secara umum terdiri dari 4 area pokok :
1)
.NET Framework
.NET
Framework
adalah
teknologi
inti
yang
menyediakan berbagai
library
untuk
digunakan  oleh  aplikasi  di  atasnya.  Komponen  inti  .NET  Framework  adalah
Common Language Runtime (CLR) yang menyediakan run time environment untuk
aplikasi yang dibangun menggunakan Visual Studio .NET, terlepas dari jenis bahasa
pemrogramannya.  Dengan adanya CLR
tersebut, programmer dapat
memanfaatkan
consistent object model dalam mengakses berbagai komponen library.
2)
.NET Building Block Services
Building block merupakan sekumpulan services yang
bersifat programmable, yang
dapat
diakses
secara
offline
maupun
online.
Service tersebut
merupakan
modul-
modul
yang terdapat
di
suatu
komputer, server
dalam
jaringan,
maupun
di
suatu

50
server di internet.   Service
ini
merupakan
suatu
idealisasi di masa depan, dimana
sebuah  aplikasi  bersifat  terdistribusi  dengan
modul-modul  yang  tersimpan  di
berbagai
tempat, tetapi dapat
diintegrasikan membentuk suatu
aplikasi.
Konsep ini
merupakan
arah
pengembangan subscription
based
software,
yang
saat
ini
mulai
banyak berkembang dan dikenal sebagai Application Service Provider.
Service
tersebut
dapat
diakses
oleh
berbagai
platform, asalkan
platform
tersebut
mensupport
protokol
SOAP,
yang
merupakan
protokol
standar
dalam
mengakses
web
service.
Peranan
XML
sebagai
media
definisi
data
menjadi
sangat
penting
dalam hal ini, dan XML juga menjadi pusat perubahan besar dalam platform .NET.
3)
Visual Studio .NET
Visual
Studio
.NET
menyediakan tools
bagi
para
developer
untuk
membangun
aplikasi yang berjalan di .Net Framework. VS.Net membawa perubahan besar dalam
gaya  pemrograman,
karena  setiap  programmer  dituntut  untuk  memahami  .NET
object
model
dan
Object
Oriented
Programming
dengan baik,
jika
tidak
ingin
menghasilkan aplikasi dengan performa rendah.
VS.Net juga semakin mempertipis jarak antara Windows Programmer
dengan Web
Programmer.   Dunia
scripting   yang  akrab
bagi
programmer   web  akan
sulit
ditemukan dalam .NET, karena pemrograman web sudah bersifat full object oriented,
dengan
fasilitas
event driven
programming
sebagaimana
layaknya
windows
programming.
4)
.Net Enterprise Server

51
Bagian
ini
merupakan sekumpulan server based
technology
yang
digunakan untuk
mendukung teknologi
.NET,
yang
mencakup sistem
operasi,
database,  messaging,
maupun
manajemen
e-commerce. Teknologi
yang
disediakan
antara
lain
adalah
Windows 2000 Server, SQL Server, Exchange, ISA Server dan BiZTalk Server.
(
M. Choirul Amri, 2003)
2.12
SQL (Structured
Query
Language)
SQL
adalah
sebuah
bahasa
yang
berisi
perintah-perintah untuk
memanipulasi
database seperti menghapus, merubah, memilih,menggabungkan data.
Database
merupakan
hal
yang
tidak
asing
lagi
pada
saat
ini di dunia
di
mana
hampir semua komponen didunia saling berhubungan satu sama lain dan saling bertukar
informasi antar satu sama lain.
Oleh
karena
informasi
yang
dimiliki
manusia beragam
maka
diperlukan
pengaturan menurut
aturan
tertentu
yang
kemudian
dikenal
dengan
database.
Secara
sederhana database
dapat
diartikan
kumpulan
dari
data-data
atau
lebih
lengkap
lagi
kumpulan dari data-data yang terintegrasi dan diatur menurut aturan (field) tertentu.
Kemunculan komputer
sangat
bermanfaat sebagai
media
pembantu
yang dapat
meningkatkan efiensi dari penggunaan data-data dari database tersebut melalui program
yang  dibuat  untuk  mengatur  data-data  tersebut.  Program  tersebut  dikenal  dengan
database management system (DBMS) yang digunakan untuk pengaturan database.
Dan seiring perkembangan database yang semakin kompleks
maka pada
tahun
1970 E.F Codd memperkenalkan database model relasional dalam sebuah artikel
yang
berjudul “A Relational Model of Data for Large Shared Databanks” (Sebuah model data

52
relasional
untuk
Bank
data
yang
besar
dan
terintegrasi)
di
mana
melalui
artikel
ini
lahirlah sebuah konsep dasar untuk pengembangan sebuah bahasa database.
Kemudian  pada
tahun  1979  Codd  memperkenalkan  idenya  tersebut  dalam
konsep  yang  lebih  nyata  sehingga  kemudian  dapat  dikembangkan  sebagai  sebuah
bahasa database
relasional.
Dan salah satu bahasa database relational
itu adalah S.Q.L
(Structured Query Language).
Kelahiran SQL juga memiliki hubungan erat dengan dengan sebuah proyek IBM
yang
dikenal dengan
Sistem R. Di
mana
proyek
ini bertujuan
untuk
mengembangkan
sebuah sistem pada database
relasional
atau dengan kata lain sebuah sistem
yang dapat
memenuhi
segala
jenis
sistem
pengoperasian  database
modern.
Dengan
memperkenalkan sebuah
bahasa
yang
dinamakan
Sequel
yang pada
perkembangannya
berubah menjadi SQL (Structured Query Language).
Istilah-istilah penting dalam model relasional :
Tabel, disebut
relasi, merupakan satu-satunya bentuk penyimpanan data dalam
database relational
yang terdiri dari beberapa kolom dan beberapa baris
Dua sifat yang dimiliki tabel :
Perpotongan baris
dan
kolom
hanya
berisi
satu
yang
dinamakan
nilai
atomik
(yaitu  tidak  dapat  dibagi  lagi).  Baris-baris
didalam  tabel  mempunyai
urutan
secara khusus.
Kolom, disebut atribut dan dalam
tabel relasional menunjukan hubungan antar
field dari suatu record.
Baris, disebut
tupel
dan
dalam
tabel
relasional
menunjukan
hubungan
antar
record dalam suatu berkas data.

53
Domain, disebut juga
entitas
adalah
kumpulan
nilai
yang
valid
untuk
satu atau
lebih atribut.
Kunci
utama
(primary key), yaitu satu kolom/beberapa kolom yang secara
unik
mengidentifikasikan sebuah baris di dalam tabel.
Kunci  kandidat  (candidate  key),
yaitu  kolom  didalam  tabel  yang  biasanya
mempunyai nilai unik
Kunci asing (foreign key) yaitu atribut dengan domain yang sama
yang
menjadi
kunci
utama
pada
sebuah
relasi tetapi
pada
relasi
yang lain
atribut
tsb
hanya
sebagai atribut biasa
SQL digunakan dengan cara :
1.
Secara
interpretasi (Interactive SQL) yakni dengan
memasukkan sebuah pernyataan
SQL
melalui
terminal
atau
mikrokomputerdan langsung
diproses
atau
diintrepretasikan. Hasilnya bisa langsung dilihat.
2.
Secara sisip (Embedded SQL) yaitu dengan menyisipkan pernyataan SQL kedalam
sebuah program yang ditulis dengan bahasa pemrogaman lain. Hasilnya tidak dapat
dilihat secara langsung, tetapi diproses oleh program yang memakainya.
SQL-Server 2000 adalah RDBMS yang menggunakan bahasa Transact-SQL (T-
SQL) untuk menerima request dari SQL-Client, atau dari SQL-Server 2000 lainnya.
Microsoft
-
Structured
Query Language merupakan kepanjangan dari
MS-SQL
adalah database berbasis relasional, artinya struktur data diatur melalui pembuatan tabel-
tabel yang satu dengan yang lainnya mempunyai keterkaitan atau relasi.
Tiga elemen penting yang merupakan model fundamental dari relasi adalah :
1.
Struktur Data : Tabel

54
Tabel terdiri atas baris (record atau row) dan setiap baris terdiri dari atas kolom –
kolom (column atau field) yang terdefinisi melalui tipe data pada kolom tersebut.
2.
Integritas Data
Mempunyai arti bahwa data sesuai dengan kondisi ”real”, misalnya sebuah field
”umur”,
maka
nilai yang
terjadi
tidak boleh
negatif, karena
memang tidak ada
umur yang negatif.
Kesesuaian data dengan nilai real
ini disebut juga sebagai
”batasan nilai
untuk
integritas data” atau ”integrity constraints”.
3.
Manipulasi Data
Data yang tersimpan dapat dimanipulasi melalui bahasa pemograman terstruktur
seperti SQL.
SQL Server terdiri dari dua bagian besar yaitu :
1.
Data Definition Language (DDL)
DDL terdiri dari Create Table, Alter Table dan Drop Table.
2.
Data Manipulation Language (DML)
DML terdiri dari Select, Insert, Update, dan Delete.
Macam – macam tipe data dalam SQL:
Data Type
Description
Integer(size)
int(size)
smallint(size)
tinyint(size)
Tipe data untuk angka.

 s n n
55
decimal(size,d)
numeric(size,d)
Untuk  angka
pecahan
(mengandung  koma).
Size
dituli
berapa banyak
angka yang
bisa ditampung,
sudah
termasu
angka
dibelakang koma.
D
berupa
banyaknya
angka
d
belakang koma. Contoh : decimal(5,2)
char(size)
Memuat  karakter  dengan  jumlah  yang  sudah  pasti  (dapat
berupa huruf, angka, dan spesial karakter). Contoh : char(20)
varchar(size)
Memuat karakter tetapi
jumlah
yang
terpakai sesuai
denga
banyaknya karakter yang diisi(dapat berupa huruf, angka, da
spesial karakter). Contoh : char(20)
Money
Tipe data untuk Uang
datetime(yyyymmdd) Tipe data untuk tanggal dan waktu
Tabel 2.2 Tipe Data SQL
(Anonymous, 2005)
