92

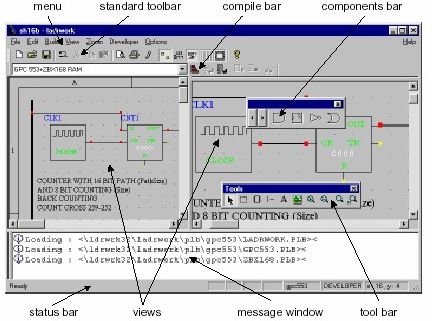

Gambar 2.37. Gambar Ladder Work dalam keadaan sedang beroperasi
Dari
gambar 2.37 diatas
menampilkan
tampilan dari program LadderWork.
LadderWork
merupakan
suatu
lingkungan dari
status,
fitur-fitur, tempat komponen (Component Bar)
dan
kumpulan
komponen
yang
terhubung
salah
satu
dengan
yang
lain
dengan
kabel,
yang semuanya terintegrasi
menjadi satu, yang bisa di gambarkan skematik, yang bisa di
kompile dan di upload di satu window.
Berikut ini penjelasan Menu-menunya dan setiap tombol beserta fungsinya;
Menu
Menu-menu yang ada dalam LadderWork
Standard toolbar
Standard
toolbar
merupakan
tempat
dimana
terdapat
menu
yang
mempunyai
perintah-
perintah seperti new, save, load, dan close project.
Tool bar
 |
