a.
Buatlah diagram terpisah untuk setiap operasi sistem.
Untuk
setiap
message sistem
operasi,
buatlah
sebuah
diagram
dengan
menempatkannya sebagai starting message. Jika diagram
menjadi kompleks,
pecahlah menjadi diagram-diagram yang lebih kecil.
b.
Mendefinisikan class dan instances.
Pada
collaboration diagram,
obyek
pada
sequence
diagram
dapat
disebut sebagai
icon.
Tetap
menggunakan class box untuk
merepresentasikan
instance
dari
class,
namun
namanya
harus
menggunakan
garis
bawah,
dan
untuk
nama
class
harus
didahului oleh
sebuah
titik
dua. Notasi
untuk
class
digambarkan seperti di bawah ini :
Object:Class
Gambar 2.21 Notasi Class dan Instances
c.
Mendefinisikan message
Message
pada collaboration
diagram
mengindikasikan
hubungan
antara
dua
instance,
bentuk
navigasi
dan
bentuk visibility
antara
instance.
Seperti
pada
sequence
diagram,
anak
panah
mengindikasikan message
yang
dikirimkan,
namun pada collaboration
diagram,
sequence-nya diindikasikan
dengan
memberikan penomoran
pada
message.
Notasi
untuk
message

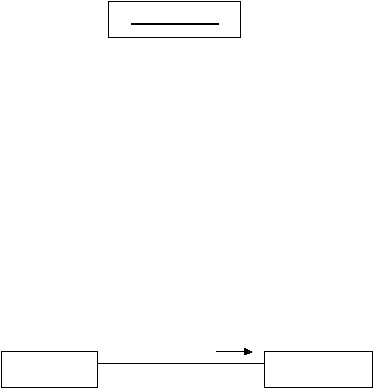

digambarkan seperti di bawah ini :
1: Message 1
Object 1
Object 2
Gambar 2.22 Notasi Message
 |
