55
Activity
Start Activity
Final Activity / End

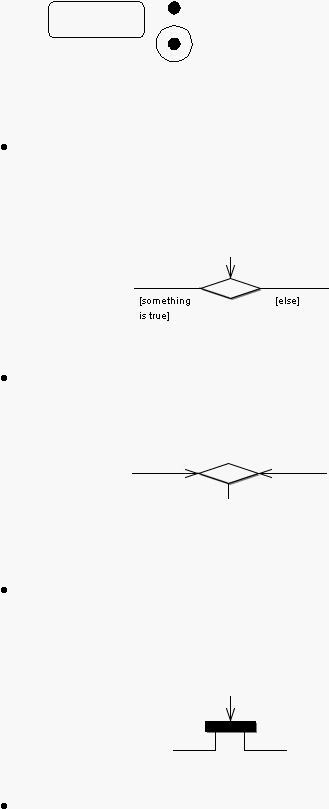

Gambar 2.25 Notasi Activity
b.
Menentukan perilaku conditional. Perilaku conditional ditandai dengan:
Branch yang memiliki sebuah transisi masukan dan beberapa
transisi keluaran yang tervalidasi. Notasi branch digambarkan seperti di
bawah ini :
Gambar 2.26 Notasi Branch
Merge
memiliki
transisi
masukan
yang
banyak,
dan
sebuah
output. Notasi Merge digambarkan seperti di bawah ini :
Gambar 2..27 Notasi Merge
c.
Menentukan perilaku parallel (synchronization bar)
Fork
memiliki sebuah
transisi
masukan dan
beberapa transisi
keluaran.
Ketika
transisi
masukan diterima,
semua
transisi
keluaran
dilakukan secara parallel. Notasi fork digambarkan seperti di bawah ini:
Gambar 2.28 Notasi Fork
Joins, yang mensinkronisasi perilaku paralel akibat diterapkannya
fork.
Dengan
joins,
transisi
keluaran
hanya
dilakukan
ketika
semua
 |
