2. One-to-Many (1:*) Relationships
entity type
relationship types
entity type
A
B
D
C
E

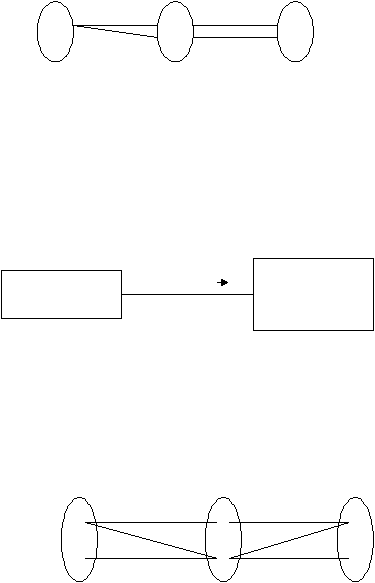

Gambar 2.8 Gambar One-to-Many Relationships
Pada
gambar
2.8
kita
bisa
melihat
bahwa
A
terhubung
One-to-Many (1:*)
dengan
D
dan
E.
Jadi dari
gambar
tersebut
kita
dapat
menulis
notasi
multiplicitynya dengan gambar di bawah ini.
Entity Name
A
Relationship
0..1
0..*
Entity Name
D
E
Gambar 2.9 Notasi 1:* Relationship
3. Many-to-Many (*:*) Relationships
Entity types
Relationship Types
Entity Types
A
C
E
B
D
F
Gambar 2.10 Gambar Many-to-Many Relationships
Pada
gambar
2.10
kita
bisa
melihat
bahwa
A
terhubung
One-to-Many
(1:*)
dengan C dan D. Sedangkan E terhubung One-to-Many (1:*) dengan A dan B.
 |
