69
menyediakan
sebuah
pandangan
application
domain
yang
lengkap
mengenai
interaksi
para actor dengan sistem.
Adapun notasi yang digunakan dalam
use case diagram
dapat dilihat pada
gambar 2.12 dibawah ini :
Participation
A
ctor1
System Boundary
Use Case Group
System Boundary
Group of use cases
UseCase1
Use case

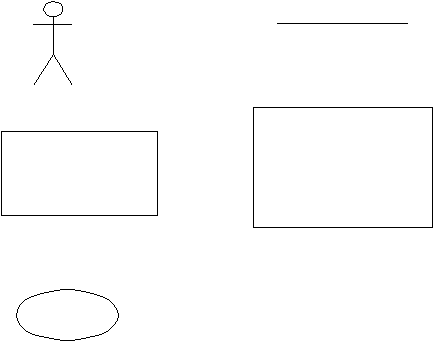

Gambar 2.12 Notasi Pada Use Case Diagram
Sumber : Mathiassen., et. al., (2000, hal 343)
C. Sequence Diagram
Menurut
Bennett.,
et.
al.,
(2006,
p253), sequence
diagram
merupakan diagram
yang
menunjukkan
interaksi
antar
object
yang
diatur
berdasarkan
urutan
waktu.
Sequence diagram dapat digambarkan dalam berbagai level of detail yang berbeda
untuk
memenuhi
tujuan
yang
berbeda-beda pula
dalam
daur
hidup
pengembangan
sistem.
Sequence
diagram biasanya
digunakan
menggambarkan interaksi
antar
object
yang
terjadi pada sebuah use case atau sebuah operation.
 |
