51
2.5
Flowchart

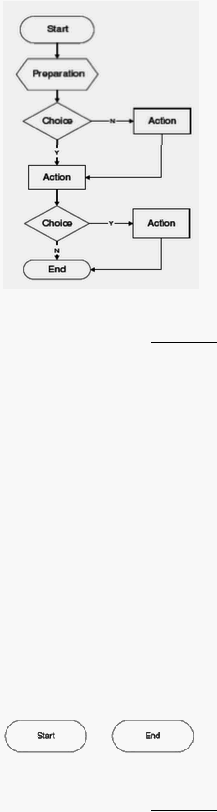

Gambar 2.43 Contoh Flowchart Sederhana
Sumber: Widharto, 2005, petra.ac.id
Flowchart
adalah
digunakan
untuk
menggambarkan alur
dilaksanakannya suatu
proses.
Contoh
dari
flowchart
sederhana
dapat
dilihat
pada
Gambar 2.43.
Flowchart
menggunakan
beberapa
simbol
untuk
menggambarkan
operasi
atau
proses
yang
akan
dilakukan.
Simbol-simbol
ini
merupakan
sebuah
bahasa
yang digunakan
untuk
memvisualisasikan masalah sehingga lebih mudah untuk dibaca dan dimengerti.
2.6.1
Terminator atau Terminal
Simbol ini digunakan untuk menandai awal dan akhir dari suatu proses.
Simbol terminator dapat dilihat pada Gambar 2.44.
Gambar 2.44. Simbol Terminator
Sumber: Widharto, 2005, petra.ac.id
 |
