2.1.12 State Transition Diagram (STD)
Menurut Jeffrey
A.
Et al (1996,p364), State Transition
Diagram adalah
suatu diagram yang
menggambarkan bagaimana suatu proses dihubungkan satu
sama
lain
dalam waktu
yang
bersamaan.
State
Transition
Diagram
digambarkan
dengan
sebuah
state
yang
berupa
komponen
sistem yang
menunjukkan
bagaimana
kejadian
–
kejadian
tersebut
dari
satu
state ke
state
lain.
Ada dua
macam simbol
yang
menggambarkan proses dalam STD,
yaitu:
•

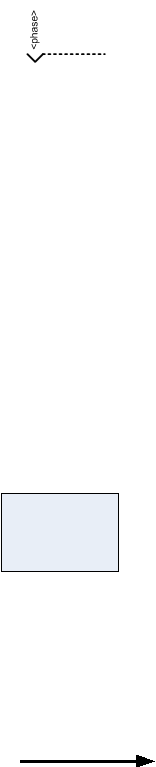

Gambar persegi panjang menunjukkan state dari sistem
•
Gambar
panah
menunjukkan
transisi
antar
state.
Tiap
panah
diberi
label
dengan ekspresi aturan. Label yang di atas menunjukkan kejadian yang
menyebabkan transisi yang terjadi. Label yang di bawah menunjukkan aksi
yang terjadi akibat dari kejadian tadi.
 |
