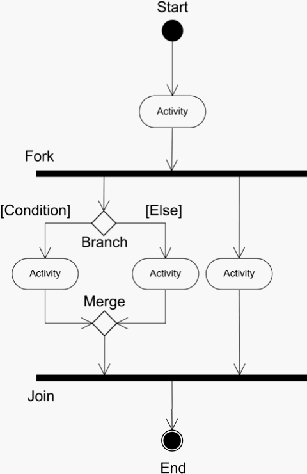

Gambar 2.10. Contoh activity diagram. (Kendall & Kendall, 2005, p672)
Activity
diagram digunakan
untuk
menunjukkan
urutan kegiatan dari beberapa
objek dan use case. Kelebihan utama dari activity diagram adalah karena activity
diagram
mendukung
parallel
behavior
(kejadian
yang
terjadi bersamaan).
Sedangkan
kekurangan utama dari activity diagram ialah tidak tergambarnya hubungan antara
actions (tindakan) dan objek secara jelas.
 |
