2.9.4 Class diagram
Class
diagram
menggambarkan
karakteristik
statis
sistem tanpa
menjelaskan
proses secara
mendetil. Sebuah class diagram juga
menperlihatkan
hubungan
antar class.
(Kendall & Kendall, 2005, p678)
Berbagai simbol penting yang hadir di dalam class diagram antara lain adalah:
•
Class,
yang
berfungsi
untuk
merepresentasikan
tipe
dari
data
yang
dimilikinya.
Class diagram dapat
ditampilkan
dengan
menunjukkan atribut dan operasi yang
dimilikinya, atau
hanya
menunjukkan
nama class-nya saja. Dapat juga kita
tuliskan nama class dengan atributnya saja atau nama class dengan operasinya.

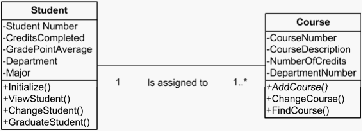

Gambar 2.12. Contoh sederhana class diagram, terdiri dari class, attribute, dan association.
(Kendall & Kendall, 2005, p685)
•
Attribute, merupakan data
yang
terdapat di dalam class dan instance-nya dengan
operator.
•
Operation,
yang
berfungsi
untuk
merepresentasikan
fungsi-fungsi
yang
ditampilkan oleh class dan instance-nya dengan operator.
•
Association,
digunakan
untuk
menunjukkan
bagaimana
dua
class
berhubungan
satu
sama
lainnya. Association ditunjukkan dengan sebuah garis yang terletak di
antara
dua
class.
Di
dalam
setiap
association
terdapat
multiplicity,
yaitu
simbol
 |
