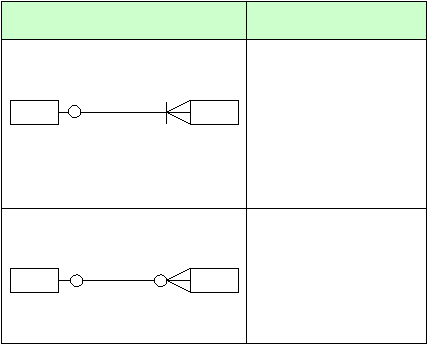

Notasi
Arti
Nama Relationship
A
B
One-to-many relationship
dengan optional
participation untuk entity A
dan mandatory participation
untuk entity B
Nama Relationship
A
B
One-to-many relationship
dengan optional
participation untuk entity A
dan B
Table 2.2 ER Modelling Menggunakan Notasi Crow’s Feet
2.4
Diagram Aliran Data (DFD)
Menurut
Yourdon (1989, p139), diagram aliran data adalah
model atau alat
yang
dibunakan
untuk
menggambarkan
sistem sebagai
jaringan
dari
sekumpulan
proses
fungsional, yang dihubungkan satu dengan yang
lainnya oleh suatu aliran data dan
meneruskannya menjadi data.
Ada tiga tingkatan dalam diagram aliran data, yaitu :
1. Diagram Konteks
Merupakan tingkatan yang paling pertama, yang menggambarkan ruang
lingkup
sistem dari
sistem yang
digunakan.
Diagram ini
hanya
memiliki
satu proses yang menggambarkan sistem secara keseluruhan dan
hubungan antara sistem dengan unit-unit di luar sistem tersebut.
 |
