3. Message
Message (pesan) merupakan cara untuk berhubungan antara satu objek
dengan objek lain. Suatu pesan dikirimkan oleh suatu objek kepada objek
tertentu
dapat
digambarkan
sebagai
anak
panah.
Objek
pengirim mengirimkan
pesan kepada objek penerima supaya objek
penerima
melaksanakan
salah
satu
metode yang dimilikinya.

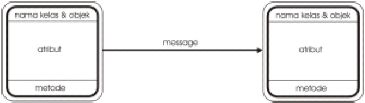

Gambar 2.3 Message
2.9.2.2
Diagram obyek
Menurut
Grady
Booch
(1998,
p25)
Diagram objek
adalah
diagram yang
menggambarkan serangkaian objek dan hubungannya pada waktu tertentu.
2.9.2.3 Diagram komponen
Menurut
Grady
Booch
(1998,
p96)
komponen
diagram adalah
diagram yang
menunjukkan
serangkaian
komponen
dan
hubungannya.
Diagram komponen
mengilustrasikan
gambaran
implementasi static sebuah sistem. Komponen diagram
terhubung dengan diagram kelas yang komponennya terhubung dengan beberapa kelas,
interface, atau kolaborasi. Digunakan untuk mengambarkan
organisasi
dan
ketergantungan
komponen-komponen
software sistem, untuk menunjukkan bagaimana kode pemrograman
dibagi menjadi modul-modul atau komponen.
 |
