32
Gambar 2.4 Diagram Use Case

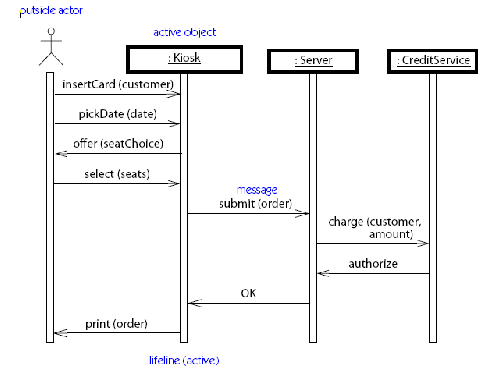

2.9.3.2 Diagram urutan / sequence
Menurut
Grady
Booch
(1998, p97) diagram sequence adalah diagram interaksi
yang
menekankan
urutan waktu dalam pengiriman pesan. Sequence diagram menunjukan
interaksi
objek
dengan
waktu
yang
direpresentasikan
dalam grafik
dua
dimensi.
Dimensi
vertical
menunjukan waktu, digambarkan melintang kebawah. Dimensi Horizontal menunjukkan
jenis
peranan
yang
menggambarkan
individu
objek
dalam diagram
collaboration.
Durasi
aktivitas objek ditunjukkan oleh lifeline
yang berupa
garis putus-putus. Message ditampilkan
sebagai panah dari satu lifeline sebuah objek ke lifeline objek yang lainnya.
 |
