2.1.3 Data Flow Diagram (DFD)
Data
Flow
Diagaram
(DFD)
atau
diagram
alran
data
merupakan model
proses
yang digunakan
untuk
menggambarkan aliran data
melalui sebuah
sistem dan
tugas atau
pengolahan
yang
dilakukan
oleh
sistem.
Sinonimnya antara
lain
dengan
bubble
atau

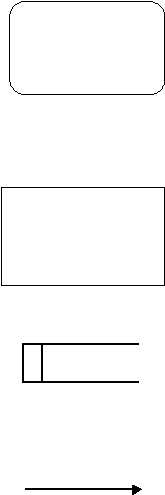

grafik tarnsformasi. Data Flow Diagram memiliki beberapa simbol, antara lain :
1.
Persegi
panjang
bersudut
tumpul
menyatakan proses
atau
bagaimana
tugas
dikerjakan. Simbol
tersebut
digambarkan
dalam
warna
proses
dari
kerangka kerja
sistem informasi.
2.
Persegi
empat
menyatakan
agen
eksternal
–
batasan
sistem tersebut. Simbol
tersebut
digambarkan dengan
warna
interface
dari
kerangka kerja sistem informasi.
3.
Kotak
dengan
ujung
terbuka
menyatakan
data
store,
terkadang file
atau
basis
data.
Simbol
tersebut
digambarkan dengan
warna
data dari kerangka kerja sistem informasi.
4.
Simbol aliran data, diatas tanda panah
dituliskan nama aliran data.
 |
