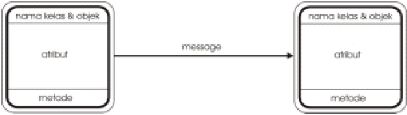

Gambar 2.4 Message
2.8.2.2 Diagram Objek
Menurut Grady Booch (1998, p25) Diagram objek adalah diagram
yang menggambarkan serangkaian objek dan hubungannya pada waktu
tertentu.
2.8.2.3 Diagram Komponen
Menurut
Grady
Booch
(1998,
p96)
komponen
diagram adalah
diagram yang
menunjukkan
serangkaian
komponen
dan
hubungannya.
Diagram komponen
mengilustrasikan
gambaran
implementasi
static
sebuah
sistem.
Komponen
diagram
terhubung
dengan
diagram kelas
yang
komponenya
terhubung
dengan
beberapa
kelas, interface, atau
kolaborasi. Digunakan untuk mengambarkan organisasi dan
ketergantungan komponen-komponen software sistem, untuk
menunjukkan bagaimana kode pemrograman dibagi menjadi modul-
modul atau komponen.
 |
