Sistem ini
tidak
melakukan kontrol
terhadap
lingkungan, akan
tetapi
lebih
bersifat
menerima
data
atau
memberi
reaksi
saja
(sistem yang
menerima
atau
mengumpulkan data dari signal yang dikirim oleh satelit).

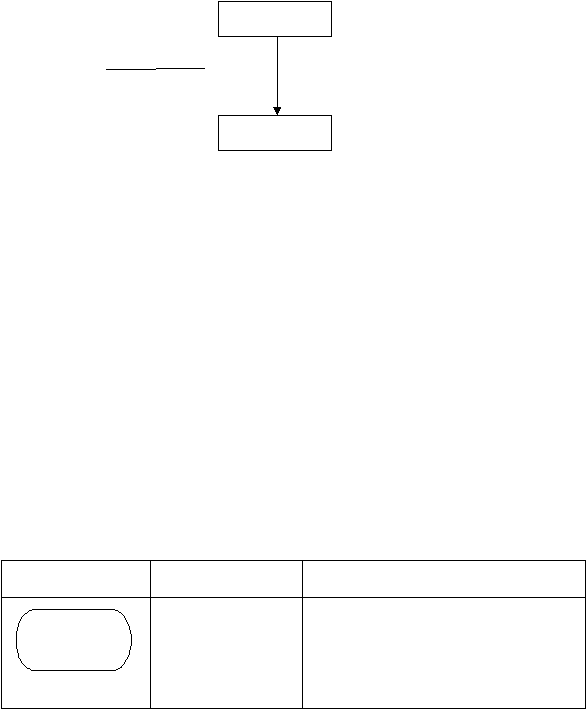

Berikut ini adalah gambar STD yang sederhana:
State X
Condition
Action
State Y
2.1.3.1.6 Diagram Aliran Dokumen (DAD)
DAD
menggambarkan
aliran
dari
data
dan
informasi
dalam area
yang
bertanggung jawab dalam suatu organisasi (Romney dan Steinbart, 2003, p165).
DAD
digunakan
untuk
menelusuri
data
dari
tempat data itu dikeluarkan sampai
data itu disimpan. DAD biasanya berguna untuk menganalisis pengontrolan
prosedur dalam suatu sistem, seperti pengecekan
internal dan pemisahan
fungsi-
fungsi dalam organisasi.
Berikut ini adalah simbol-simbol yang digunakan dalam DAD :
Tabel 2.1 Tabel Simbol-simbol DAD dan Keterangannya
Bentuk Simbol
Nama
Keterangan
Terminal
Penanda
untuk
memulai,
mengakhiri,
ataupun
interupsi.
Digunakan
juga
untuk
mengindikasi partai eksternal.
 |
