15
3. belah ketupat, melambangkan relasi antara entity
4. garis, melambangkan hubungan antara objek – objek pada ER model.

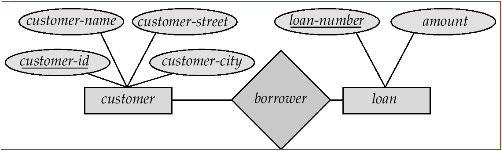

Contoh gambar ER model Silberschatz(2002,p9) :
Gambar 2. 1 ER Model
Menurut
Connolly
(2002,p330),
ER
model adalah modelling data yang
berdasarkan dari pendekatan
top-down
yang
bertujuan
untuk
mengindentifikasi
data
yang disebut entity dan relationship
antara data – data
yang
harus ada pada
data model. Pada ER model dapat ditambahkan informasi yang lebih detail
mengenai entity dan relationship yang disebut attribute.
ER Model adalah sebuah grafik dari model data yang bertujuan untuk
memperjelas entity – entity dan relasi dalam suatu struktur database.
 |
