27

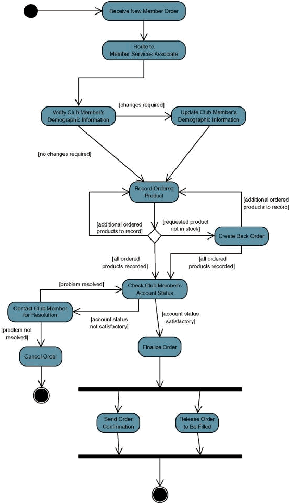

Gambar 2.2 Contoh Activity Diagram
2.4.2 Unified Modelling Language (UML)
Menurut Mathiassen (p17), UML
merupakan
notasi dari Object Oriented Analysis
and Design.
Menurut Rumbaugh, Jacobson, dan Booch (1999, p3), UML adalah bahasa visual
modelling yang
digunakan
untuk
menentukan,
memberi
gambaran,
gagasan
dan
dokumentasi
dari
sebuah
sistem
software,
juga
untuk
mengambil
keputusan
dan
mengerti mengenai sistem yang akan dibangun.
 |
