44
Sumber: Mathiassen (2000, p232)

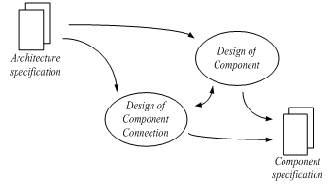

Gambar
2.10 Aktivitas Component Design
2.3.5
Unified Modeling Language (UML)
2.3.5.1
Notasi UML
Menurut
Mathiassen
et al,
(2000,
p334)
notasi
adalah
table
dan
list, bahasa
textual
dan
graphical
untuk
menggambarkan
sebuah
sistem
dan
konteksnya.
Tujuannya
adalah untuk menyederhanakan
komunikasi dan dokumentasi.
2.3.5.2 Rich Picture
Menurut
Mathiassen
et
al.
(2000,
p26)
Rich
merupakan
sebuah
gambaran
yang
berisi
informasi,
yang
menggambarkan
pemahaman
dari
sebuah
situasi.
Rich picture berisi sebuah
pandangan
menyeluruh
dari people, object process, structure,
dan problem dalam system problem
dan application domain. People dapat
berupa system
developer, user,
pelanggan,
atau
pemain
lain. Object
dapat
berupa
banyak
benda
seperti
mesin, dokumen,
lokasi,
departemen,
dan yang
lainnya. Process
menguraikan
aspek
dari
sebuah
situasi
yang
berubah,
tidak
stabil,
atau
di
bawah
pengembangan.
Secara
grafik,
process
diilustrasikan
dengan
simbol
panah. Structure
menguraikan
aspek dari sebuah
situasi
yang
terlihat
stabil
atau
sulit
untuk
diubah.
Secara
grafik,
structure
diuraikan
 |
