51
Sumber: Mathiassen et al. (2000, p201)

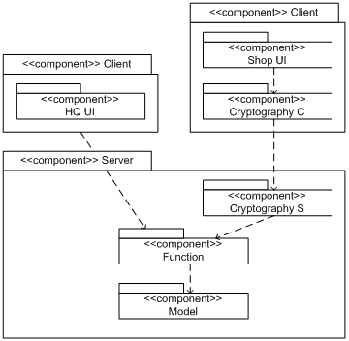

Gambar 2.14 Contoh Component Diagram
2.3.5.8
Deployment Diagram
Menurut
Whitten
et
al. (2004,
p442),
Deployment
Diagram,
sama
seperti
component
diagram,
juga merupakan
diagram
implementasi
yang
menggambarkan
arsitektur
fisik
sistem.
Perbedaannya,
deployment
diagram
tidak hanya
menggambarkan
arsitektur
fisik
software
saja, melainkan
software
dan hardware.
Diagram
ini
menggambarkan
komponen
software,
processor,
dan peralatan
lain
yang
melengkapi
arsitektur
sistem.
Menurut
Mathiassen
et al.
(2000,
p340),
deployment
diagram
menunjukkan
konfigurasi
sistem
dalam
bentuk
processor
dan objek
yang
terhubung
dengan processor tersebut.
Setiap
kotak
dalam deployment
diagram
menggambarkan
sebuah
node
yang
menunjukkan
sebuah
hardware.
Hardware
dapat
berupa
PC,
mainframe,
printer,
atau
 |
