BAB 2

LANDASAN TEORI

2.1 Teori Umum

Berikut

merupakan

teori

–

teori

pendukung penulisan skripsi ini. Penulis

sertakan beberapa teori-teori umum diantaranya istilah-istilah jaringan yang

berkaitan dalam penyusunan skripsi.

2.1.1 Pengertian Jaringan Komputer

Jaringan komputer dapat diartikan sebagai dua atau lebih komputer

beserta

perangkat-perangkat

lain yang

dihubungkan

satu

dengan

lainnya

menggunakan protokol komunikasi melalui media komunikasi atau media

transmisi

agar dapat saling berkomunikasi dan bertukar

informasi. ( Oetomo,

2003, p7 )

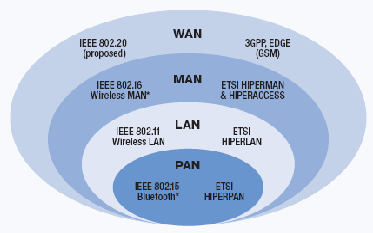

2.1.2 Jenis Jaringan Komputer

2.1.2.1 LAN ( Local Area Network )

Local

Area

Network biasa

disingkat

LAN

adalah

jaringan

komputer yang jaringannya hanya mencakup wilayah kecil; seperti

jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau

yang lebih kecil. Saat ini, kebanyakan

LAN

berbasis

pada

teknologi

IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai

kecepatan

transfer

data 10, 100, atau

1000 Mbit/s

(Anonymous,

2009a).

2.1.2.2 MAN ( Metropolitan Area Network )

Metropolitan

Area

Network

atau disingkat dengan MAN. Suatu

jaringan

dalam

suatu

kota

dengan

transfer

data

berkecepatan

tinggi,

yang menghubungkan berbagai lokasi seperti kampus, perkantoran,

pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari

beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN

ini merupakan jaringan yang tepat untuk membangun jaringan antar

kantor-kantor dalam satu kota

antara

pabrik/instansi

dan

kantor

pusat

yang berada dalam jangkauannya (Anonymous, 2009b)

Metropolitan Area Network

( MAN ) pada dasarnya merupakan

versi LAN yang berukuran lebih besar dan biasanya memakai teknologi

yang sama

dengan LAN. MAN dapat mencakup kantor –

kantor

perusahaan yang berdekatan dan dapat dimanfaatkan untuk keperluan

pribadi ( Swasta ) atau umum. MAN biasanya mampu menunjang data

dan suara, dan bahkan dapat berhubungan dengan jaringan televisi

kabel.

MAN

hanya

memiliki

satu atau

dua

buah

kabel

dan

tidak

mempunyai elemen

switching,

yang

berfungsi

untuk

mengatur

paket

melalui beberapa output kabel. Adanya elemen switching membuat

rancangan menjadi lebih sederhana.

Alasan utamanya memisahkan MAN sebagai kategori khusus

adalah telah ditentukannya standart untuk MAN, dan Standart ini

sekarang sedang diimplementasikan.

2.1.2.3 WAN ( Wide Area Network )

Wide Area Network

merupakan

jaringan

komputer

yang

mencakup area yang besar sebagai contoh yaitu jaringan komputer

antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga

sebagai

jaringan

komputer

yang

membutuhkan

router dan saluran

komunikasi publik. WAN digunakan

untuk

menghubungkan

jaringan

lokal

yang

satu dengan

jaringan

lokal

yang

lain,

sehingga

pengguna

atau komputer di lokasi yang satu dapat berkomunikasi dengan

pengguna dan komputer di lokasi yang lain ( Anonymous, 2009c ).

Jaringan

WAN

menghubungkan

beberapa WAN dari beberapa

kota

atau

negara

yang

berbeda.

WAN biasanya

terhubung via

satelit.

WAN

mempunyai

daerah

yang

sangat luas

dan

menggunakan

siklus

komunikasi

yang

menghubungkan node-node

intermediate. Kecepatan

transmisinya beragam dari 2 Mbps, 34 Mbps, 45 Mbps, 15 Mbps,

sampai 625 Mbps

(

atau kadang-kadang

lebih ). Faktor khusus yang

mempengaruhi desain dan performance-nya terletak pada siklus

komunikasi, seperti jaringan telepon, satelit, atau komunikasi pembawa

lain yang digunakannya.

Ciri-ciri dari WAN adalah adanya penekanan pada fasilitas

transmisi sehingga komunikasi dapat berjalan efisien. Sangatlah penting

untuk

mengkontrol jumlah

lalu

lintas

data dan

mencegah delay

yang

berlebihan. Karena topologi WAN lebih komplek dari MAN maka

algoritma rute aliran data juga menjadi perhatian.

WAN melibatkan komunikasi melalui penggunaan yang luas dari

berbagai macam teknologi, diantaranya:

2.1.2.3.1 Circuit Switching

Circuit switching adalah jaringan yang mengalokasikan

sebuah sirkuit (atau kanal)yang dedicated diantara nodes dan terminal

untuk

digunakan

pengguna untuk

berkomunikasi.

Sirkuit

yang dedicated tidak dapat digunakan oleh penelepon lain sampai

sirkuit itu dilepaskan, dan koneksi baru bisa disusun. Circuit switching

dikembangkan

untuk

mengendalikan

lalu

lintas

suara,

namun

dapat

juga

dipergunakan

untuk

mengendalikan data digital meskipun

pengunaannya tidak efisien ( Anonymous, 2009e ).

Untuk call setup dan pengendalian

dan

keperluan

administratif

lainnya dapat digunakan sebuahkanal pensinyalan yang dedicated dari

node terakhir ke jaringan. ISDN adalah salah satu layanan yang

menggunakan sebuah kanal

pensinyalan

terpisah.

TDM digunakan

untuk

transportasi data di sirkuit

tersebut. Circuit switching mungkin

relatif tidak efisien karena kapasitas jaringan bisa dihabiskan pada

koneksi yang sudah dibuat tapi tidak terus digunakan (walaupun hanya

sebentar). Disisi lain,

keuntungan

menggunakan

circuit

switching

adalah cepatnya membuat koneksi baru, dan koneksi ini bisa

digunakan dengan leluasa selama dibutuhkan.

2.1.2.3.2 Packet Switching

Dimana station

mentransmisikan data dalam bentuk block-block

kecil yang disebut

packet. Masing-masing packet berisikan sebagian

data

pemakai

plus

informasi kontrol

yang

diperlukan

untuk

memfungsikan jaringan dengan

tepat. Jaringan packet switching tidak

membutuhkan sebuah sirkuit khusus untuk melakukan koneksi.

Dengan

tidak

adanya

koneksi

yang dedicated,

masing-masing

paket

yang

diberikan

akan dilengkapi dengan

alamat

tujuan,

sehingga

jaringan dapat mengirimkan paket tersebut ke tujuan yang diinginkan.

Packet switching dirancang sedemikian rupa untuk menyediakan

fasilitas yang lebih efisien dibanding circuit switching untuk lalu lintas

data yang sangat banyak.

2.1.3 Arsitektur Jaringan

Sistem

operasi jaringan sangat menentukan bentuk arsitektur jaringan

yang

dibangun. Ada

tiga

macam arsitektur jaringan

,yaitu peer

peer,

file

server, dan client server.

2.1.3.1 Peer to Peer

Pada bentuk konektivitas peer to peer, setiap terminal memiliki peran

dan derajat

yang sama. Jaringan

lokal dengan konektivitas peer to peer ini

dibentuk

dengan

cara

menghubungkan

setiap terminal

secara

langsung

sehingga masing – masing terminal dapat berbagi data, aplikasidan

peripheral lainnya. ( Oetomo, 2003, p121 )

Namun, model arsitektur ini memiliki sejumla kelemahan, antara lain

pengelola jaringan atau pengakses akan mengalami kesulitan untuk melacak

keberadaan data

atau

file yang

dibutuhkan, karena

masing

–

masing

komputer dapat berfungsi sebagai server yang memberikan layanan bagi

komputer lainnya.

2.1.3.2 File Server

Pada sistem file server, terdapat terminal khusus yang disebut sebagai

server yang memiliki kapasitas harddisk yang sangat besar. Server tersebut

akan bertindak sebagai tempat penyimpanan ( file ) bersama, namun tidak

ada pelayanan komputasi. ( Oetomo, 2003, p123)

Meskipun hanya terbatas pada layanan file semata, namun arsitektur

ini memberikan keuntungan berupa perawatan file data dan aplikasi akan

mudah dan sederhana, karena seluruh file itu tersimpan pada satu tempat.

2.1.3.3 Client Server

Arsitektur jaringan client server merupakan pengembangn dari

arsitektur file server. Arsitektur ini adalah model konektivitas pada jaringan

yang

mengenal adanya

server dan

client,

dimana

masing

–

masing

memiliki fungsi yang berbeda satu sama lain.

Pada model arsitektur ini, computer client tidak dapat berfungsi

sebagai server. Sementara itu, meskipun server dapat berfungsi sebagai

client, namun sebaiknya dihindari, agar tidak berubah menjadi arsisitektur

peer to peer.

2.1.4 Topologi Jaringan

Topologi jaringan adalah, hal yang menjelaskan hubungan geometris

antara unsur-unsur dasar penyusun jaringan, yaitu node, link, dan station.

Topologi jaringan dapat dibagi menjadi 5 kategori utama seperti di bawah ini.(

Anonymous, 2009g)

2.1.4.1 Topologi Bintang

Merupakan bentuk topologi jaringan yang berupa konvergensi

dari

node

tengah

setiap

node atau

pengguna.

Topologi

jaringan

bintang termasuk topologi jaringan dengan biaya menengah

( Anonymous, 2009h ).

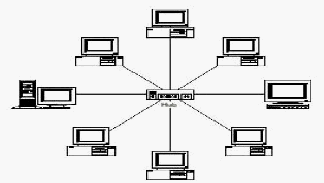

Gambar 2.1 Topologi Jaringan Star

Keuntungan :

•

Kerusakan pada satu saluran hanya akan mempengaruhi

jaringan pada saluran tersebut dan station yang terpaut.

•

Tingkat keamanan termasuk tinggi.

•

Tahan terhadap lalu lintas jaringan yang sibuk.

•

Penambahan dan pengurangan station dapat dilakukan dengan

mudah.

Kekurangan :

•

Jika

node tengah mengalami kerusakan, maka seluruhjaringan

akan terhenti.

2.1.4.2 Topologi Cincin

Adalah

topologi jaringan berbentuk rangkaian titik

yang

masing-

masing

terhubung

dua

titik

lainnya, sedemikian sehingga

membentuk jalur

melingkar

membentuk cincin.

Pada

topologi

cincin,

komunikasi data dapat terganggu jika

satu

titik

mengalami

gangguan.

Jaringan

FDDI

mengantisipasi

kelemahan

ini

dengan

mengirim data

searah

jarum

jam

dan

berlawanan

dengan

arah

jarum jam secara

bersamaan ( Anonymous, 2009i ).

Gambar 2.2 Topologi Jaringan Ring

2.1.4.3 Topologi Bus

Pada topologi Bus, kedua

unjung jaringan

harus diakhiri dengan

sebuah terminator. Barel connector dapat digunakan untuk

memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang

menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan

dapat

mengkaitkan

dirinya

dengan

mentap

Ethernetnya

sepanjang

kabel. Linear Bus: Layout ini termasuk layout yang umum. Satu kabel

utama

menghubungkan tiap simpul, ke saluran

tunggal komputer

yang

mengaksesnya ujung dengan

ujung. Masing-masing simpul

dihubungkan ke dua simpul lainnya, kecuali mesin di salah satu ujung

kabel,

yang

masing-masing

hanya terhubung

ke satu

simpul

lainnya.

Topologi ini seringkali dijumpai pada sistem client/server, dimana salah

satu mesin pada jaringan tersebut difungsikan sebagai File Server, yang

berarti bahwa

mesin tersebut dikhususkan hanya untuk pendistribusian

data

dan

biasanya tidak

digunakan

untuk

pemrosesan

informasi.

Instalasi

jaringan

Bus

sangat

sederhana,

murah

dan

maksimal

terdiri

atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan

terjadinya tabrakan data karena mekanisme

jaringan

relatif

sederhana

dan

jika

salah

satu

node

putus

maka

akan

mengganggu

kinerja

dan

trafik seluruh jaringan ( Anonymous, 2009j ).

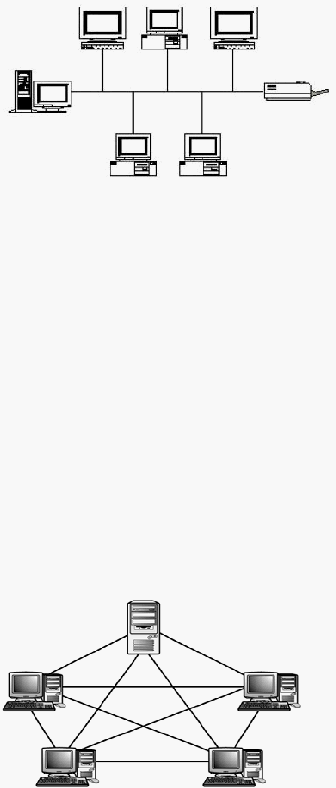

Gambar 2.3 Topologi Jaringan Bus

2.1.4.4 Topologi Jala atau Mesh

Adalah sejenis topologi jaringan yang menerapkan hubungan

antar sentral secara penuh. Jumlah saluran harus disediakan untuk

membentuk jaringan ini adalah jumlah sentral dikurangi 1 (n-1, n =

jumlah

sentral).

Tingkat

kerumitan jaringan sebanding dengan

meningkatnya jumlah

sentral

yang

terpasang. Topologi

ini selain

kurang ekonomis juga relatif mahal dalam

pengoperasiannya

( Anonymous, 2009j ).

Gambar 2.4 Topologi Jaringan Mesh

2.1.4.5 Topologi Jaringan Pohon (Tree)

Topologi jaringan ini disebut juga sebagai topologi jaringan

bertingkat.

Topologi

ini

biasanya digunakan

untuk

interkoneksi

antar

sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah

digambarkan pada lokasi yang rendah dan semakin keatas mempunyai

hirarki

semakin

tinggi.

Topologi

jaringan

jenis

ini

cocok

digunakan

pada sistem jaringan komputer ( Anonymous, 2009l).

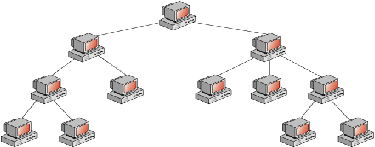

Gambar 2.5 Topologi Jaringan Tree

2.1.5 Perangkat Jaringan

2.1.5.1 NIC

Network

Interface

Card /

NIC

atau

LAN

card

adalah

sebuah

komputer

Circuit

Board atau

kartu

yang

terpasang

pada

sebuah

komputer sehingga komputer tersebut mampu terkoneksi pada jaringan.

NIC

menyediakan

antarmuka

media.

NIC

bisa

menggunakan

transceiver eksternal atau melalui transceiver internal terintegrasi yang

dipasang pada

Network

Inteface Card PCB. NIC

biasanya

dilengkapi

dengan

protocol

control

firmware dan

ethernet

controller

yang

dibutuhkan untuk mendukung protokol

data-link

Medium Access

Control (MAC) yang digunakan oleh ethernet.

Pada komputer personal dan workstation dalam suatu Local Area

Network

biasanya terpasang

Network

Interface

Card yang

didesain

khusus untuk transmisi data pada Local Area Network. Teknologi pada

Local Area Network card yang

umumnya digunakan adalah ethernet /

token ring.

2.1.5.2 Repeater

Repeater adalah perangkat yang beroperasi di layer fisik.

Repeater

menerima

sinyal,

dan

sebelum sinyal

menjadi

lemah

atau

rusak,

maka

repeater

akan

membangkitkan

pola-pola

bit, kemudian

repeater akan meneruskan sinyal yang telah diperbaiki. Repeater dapat

meningkatkan

panjang LAN

secara

fisik dan

dapat

berfungsi

menghubungkan

bagian-bagian

dari

LAN.

Repeater juga

akan

meneruskan setiap frame yang dikirim, dan tidak memiliki kemampuan

untuk

menyaring

setiap

frame. Fungsi

repeater adalah sebagai

pembangkit ulang atau regenerator dan bukan penguat (amplifier).

2.1.5.3 Hub

Hub adalah alat yang berfungsi sebagai tempat untuk menerima

data dan meneruskannya

menuju tempat yang

lainnya. Hub terdiri dari

port-port RJ-45 female sehingga kabel - kabel twisted pair yang sudah

terpasang konektor RJ-45 pada ujung -

ujungnya dapat dengan mudah

dihubungkan pada Hub.

Hub digunakan pada topologi star

dan

dapat

diparalel

hingga

maksimum tiga buah Hub. Port yang dimiliki Hub bervariasi mulai dari

Port, 10 Port, 12 Port, 16 Port, 24 Port, 32 Port dan yang terbanyak

Port.

Untuk

jaringan

komputer

yang

menggunakan Hub

yang

diparalel

lebih

dari

3 Hub,

maka

diperlukan

sebuah

Router

untuk

menghubungkan Hub yang keempat dan seterusnya.

Semua network

connections yang terhubung ke Hub secara

langsung akan

men-share sebuah single collision domain, dimana jika

sebuah

client

mengirim

data,

maka

semua

client

yang

terhubung

Hub tersebut akan menerima data yang dikirim oleh pengirim.

2.1.5.4 Bridge

Bridge

adalah alat yang menghubungkan sebuah LAN dengan

LAN yang lain dengan teknologi yang sama ( misalkan pada dua LAN

yang menggunakan teknologi ethernet

yang sama ).

Bridge akan

memisahkan data mana yang harus dikirim pada LAN-nya sendiri atau

dengan LAN lain yang terhubung dengannya.

Bridge bekerja pada

level data-link layer ( physical network ) di

suatu

jaringan. Bridge mengkopi

frame

data dari suatu jaringan

jaringan

yang

lain sepanjang

jalur komunikasi

terjalin.

Beberapa

produk

dari

bridge

dapat

berfungsi

juga

sebagaui router

sehingga

dikenal dengan istilah brouter ( bridge-router ).

2.1.5.5 Switch

Switch berada pada layer fisik dan data link. Switch adalah bridge

yang memungkinkan kinerja lebih

cepat. Perbedaan bridge

dengan

switch adalah

pada switch terdapat

banyak port

yang

spesifik

untuk

masing-masing node, sehingga tidak terjadi collision dalam jaringan.

2.1.5.6 Router

Pada jaringan yang besar, seperti internet, diperlukan adanya

router. Router dapat berupa suatu alat

( dedicated ) atau berupa suatu

aplikasi.

Aplikasi router

ter-install

sebuah

komputer

personal

sehingga

sering

dikenal

dengan

istilah

PC-router.

Router berfungsi

untuk memutuskan pada titik

manakah paket data harus

diteruskan.

Router dapat tersambung pada dua jaringan atau lebih dan dapat

memutuskan jaringan mana yang akan menerima paket data yang

diteruskan oleh router.

Router umumnya terletak pada gateway pada suatu jaringan.

Router memiliki apa yang dinamakan routing table, yaitu sebuah daftar

dari rute -

rute yang tersedia dan mampu memilih rute terbaik untuk

sebuah paket data. Fungsi

routing

merupakan standar Layer 3 (

Network Layer )

pada

model OSI.

Pada

jaringan

yang

menggunakan

koneksi internet berkecepatan tinggi seperti DSL, router berfungsi

ganda sebagai firewall. Produsen router yang terkenal antara lain

adalah 3Com dan Cisco.

2.1.5.7 Access Point

Access Point adalah alat bantu pada jaringan wireless atau WLAN

(

Wireless-LAN ).

Access

Point

menerima

dan

memancarkan

kembali

data yang berupa gelombang. Access Point menghubungkan antara

komputer

yang

satu dengan yang

lain

pada WLAN dan

kadang

berfungsi

pula

menjadi

jembatan

( Bridge

)

antara

WLAN

dengan

jaringan

yang

menggunakan kabel. Access Point memiliki fungsi

yang

sama

seperti hub

bagi

jaringan

yang

menggunakan

kabel.

WLAN

berukuran

kecil

cukup

menggunakan

satu Access

Point

saja,

namun

WLAN yang besar membutuhkan beberapa Access Point sekaligus.

2.1.6 Protokol

Protokol

adalah

sebuah

aturan atau

standar

yang

mengatur

atau

mengijinkan

terjadinya

hubungan,

komunikasi,

dan

perpindahan

data

antara

dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras,

perangkat lunak atau kombinasi dari keduanya. Pada tingkatan yang terendah,

protokol mendefinisikan koneksi perangkat keras.

Protokol

perlu

diutamakan

pada penggunaan

standar

teknis,

untuk

menspesifikasi bagaimana membangun komputer atau

menghubungkan

peralatan perangkat keras. Protokol secara

umum digunakan pada komunikasi

real-time

dimana standar digunakan untuk mengatur struktur dari informasi

untuk penyimpanan jangka panjang. Kebanyakan protokol memiliki salah satu

atau beberapa dari hal berikut:

•

Melakukan deteksi adanya koneksi

fisik atau ada

tidaknya komputer

atau mesin lainnya.

•

Melakukan metode "jabat-tangan" (handshaking).

•

Negosiasi berbagai macam karakteristik hubungan.

•

Bagaimana mengawali dan mengakhiri suatu pesan.

•

Bagaimana format pesan yang digunakan.

•

Yang

harus

dilakukan

saat

terjadi

kerusakan pesan

atau

pesan

yang

tidak sempurna.

•

Mendeteksi

rugi-rugi

pada

hubungan

jaringan

dan

langkah-langkah

yang dilakukan selanjutnya

•

Mengakhiri suatu koneksi.

Berikut mengenai penjelasan beberapa protokol yang sering digunakan:

2.1.6.1 Arsitektur Lapisan OSI

OSI ReferenceMode

for

open

networking atau

model

referensi

jaringan

yang

dikembangkan

oleh

badan

internasional

Organization

for Standarization (ISO) di eropa. OSI sendiri

merupakan

singkatan

Open System Interconnection. Model ini disebut juga dengan “ Model

tujuh

lapis OSI”.Model OSI dibuat untuk

mengatasi berbagai kendala

internetworking akibat perbedaan arsitektur dan protokol jaringan

( Sofana, 2008, p79 ).

Gambar 2.6 Tujuh layar OSI

Secara umum, fungsi dari masing – masing layer akan dijelaskan seperti

berikut:

1. Physical Layer

Berfungsi untuk mendefinisikan media transmisi jaringan, metode

pensinyalan,

sinkronisasi

bit,

arsitektur

jaringan

(

seperti

halnya

Ethernet atau Token Ring ), topplogi jaringan, dan pengabelan. Selain

itu,

level

ini

juga mendefiniskan bagaiman

Network Interface Carf

(

NIC ) berinteraksi dengan media wire atau wireless.

Layer

physical berkaitan langsung dengan besaran

fisik

seperti

listirk,magnet, gelombang. Data biner dikodekan berbentuk sinyal yang

dapat ditransmisikan melalui jaringan.

2. Data Link Layer

Berfungsi

untuk

menentukan

bagaimana bit –

bit data

dikelompkkan menjadi format yang disebut frame. Pada level ini terjadi

error correction, flow control,

pengalamatan

perangkat keras ( MAC

Address), dan menentukan bagaimana perangkat –

perangkat jaringan

seperti bridge dan switch layer 2 beroperasi. Menurut spesifikasi IEEE

802, layer ini dikelompokkan menjadi dua, yaitu Logical Link Control

(LLC) dan Media Access Control

(MAC).

Contoh

protokolyang

digunakan

pada

layer ini

adalah

Ethernet

(802.2&802.3),

Tokenbus(802.4),

Tokenring

(802.5),

Demand

Priority

(802.12)

3. Network Layer

Berfungsi untuk mendefinisikan alamat

–

alamat

IP,

membuat

header

untuk

paket

–

paket,

dan

melakukan routing

melalui

intenetwoeking dengan menggunakan router

dan switch

layer

3. Pada

layer ini juga dilakukan proses deteksi error dan transimsi ulang paket

–

paket yang error.

Contoh protocol yang digunakan seperti : IP

4. Transport Layer

Berfungsi

unutk

memecah data

menjadi paket – paket data serta

memberikan

nomor

urut

setiap

paket sehingga

dapat

disusun

kembali

setelah diterima. Paket yang diterima dengan sukses akan diberi tanda (

acknowledgement ). Sedangkan paket yang rusak atau hilang di tengah

jalan akan dikirim ulang.

Contoh protocol yang digunakan pada layer ini seperti : TCP dan UDP.

5. Session Layer

Berfungsi untuk mendefinisikan bagaimana koneksi dimulai,

dipelihara, dan diakhiri. Selain

itu, di level

ini juga dilakukan resolusi

nama. Layer Session, sering disalah artikan sebagai prosedur logon

pada network dan berkaitan dengan keamanan.

Beberapa protokol pada layer ini :

•

NETBIOS, protocol yang dikembangkan IBM, menyediakan layanan

ke layer presentation dan layer application.

•

NETBEUI (NETBIOS I Extended User Interface), protokol

pengembangan dari NETBIOS,

digunakan

pada Microsoft

networking.

6. Presentation Layer

Berfungsi untuk mentranslasikan data yang

hendak

ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan

melalui

jaringan.

Protokol

yang

berbeda

pada level

ini

adalah

sejenis

redirector

software,

seperti

network

shell

(semacam Virtual

Network

Computing dan Remote Desktop Protocol). Kompresi data dan enkripsi

juga ditangani oleh layer ini.

7. Application Layer

Berfungsi sebagai antarmuka (penghubung) aplikasi dengan

fungsionalitas

jaringan

mengatrur bagaimana aplikasi dapat

mengakses jaringan, dan kemudian

membuat pesan –pesan kesalahan.

Pada layer inilah sesungguhnya user berinteraksi dengan jaringan.

Contoh protokol yang berada pada lapisan ini : FTP, telnet,

SMTP, HTTP, dan POP3.

2.1.6.2 Arsitektur TCP/IP

Transmission

Control

Protocol/Internet

Protocol protokol

jaringan yang diusulkan oleh DoD( Department of Defense ) model ini

disebut juga Internet model. Pada mulanya TCP/IP digunakan pada

jaringan yang disebut ARPANET. Namun, saat ini telah menjadi

protokol standar bagi jaringa

yang

lebih umum yang disebut

internet (

Sofana, 2008, p88 ).

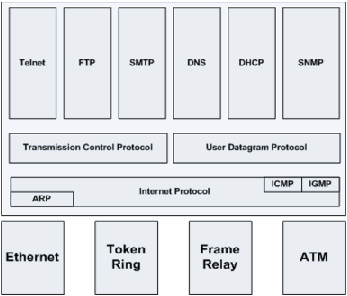

Gambar 2.7 TCP/IP Layer

1. Applicaton layer

Berfungsi

menyediakan

akses

aplikasi

terhadap jaringan

TCP/IP. Layer

ini menangani high –

level protocol, masalah

representasi data, proses encoding, dan dialog control

yang

emmungkinkan terjadinya komunikasi antar aplikasi jaringan.

Protokol – protokol aplikasi pada layer ini antara

lain :

telnet,

DHCP, DNS, HTTP, FTP, SMTP, SNMP, dll.

2. Transport Layer

Berfungsi

membuat

komunikasi

antardua

host.

Layer ini

menyediakan layanan pengiriman dari sumber data menuju

tujuan

data

dengan

cara

membuat logical

connection di

antara

keduanya.

Layer ini juga bertugas memcah data dan menyatukan

kembali data

yang diterima dari application

layer ke dalam aliran

data yang sama antara sumber dan pengirirm data.

Ada

dua

cara

pengiriman

data, connection

–

oriented

(menggunakan protokol TCP) atau

connectionless –

oriented

(

menggunkan

protocol UDP). Protocol TCP memiliki orientasi

terhadap reliabilitas data.

Sedangkan

protokol

UDP

lebih

berorientasi

kepada

kecapatan

pengirim data.

Protokol

lapisan

ini

adalah : TCP dan UDP.

3. Internet Layer

Berfungsi

untuk

melakukan routing

dan

pembuatan

paket

menggunakan

teknik encapsulation. Layer

ini

memilki

tugas utama

untuk

memilih

rute terbaik

yang akan dilewati

oleh sebuah paket

data dalam sebuah jaringan. Selain itu, layer ini juga bertugas untuk

melakukan packet switching untuk mendukung tugas utama

tersebut.

Protocol yang digunakan pada layer ini yaitu : internet protocol

IP,

internet control

message

protocol

/ICMP,

address

resource

protocol

ARP, reverse address resolution protocol / RARP.

4. Network Access Layer

Berfungsi meletakan frame – frame data yang akan dikirim ke

media jaringan. Layer ini bertugas mengatur semua hal yang

diperlukan sebuah paket IP. Protokol yang berjalan dalam lapisan

ini adalah beberapa arsitektur jaringan local seperti : Ethernet, Token

ring, serta layanan teknologi WAN seperti ISDN, ATM, frame

relay, dll.

2.1.6.3 DHCP

Dynamic Host Configuration Protocol adalah protokol yang

berbasis

arsitektur

client/server yang dipakai untuk memudahkan

pengalokasian

alamat

dalam

satu

jaringan.

Sebuah

jaringan

lokal

yang tidak menggunakan DHCP harus memberikan alamat IP kepada

semua komputer secara manual. Jika DHCP dipasang di jaringan lokal,

maka semua komputer yang tersambung di jaringan akan mendapatkan

alamat IP secara otomatis dari server DHCP. Selain alamat IP, banyak

parameter

jaringan

yang

dapat

diberikan

oleh

DHCP,

seperti default

gateway dan DNS server.

Internet

Protocol

(IP)

adalah protokol yang digunakan untuk

berkomunikasi di seluruh data

paket-switched internetwork

menggunakan

Internet

Protocol

Suite,

juga

disebut

sebagai

TCP /

(

Anonymous, 2009m).

2.1.6.4 UDP

User

Datagram Protocol

adalah

salah

satu

layanan

inti

dari

Internet Protocol Suite, kumpulan protokol yang digunakan untuk

jaringan internet. Dengan UDP, aplikasi

komputer

dapat

mengirim

pesan, dalam hal ini disebut sebagai datagrams, ke host lain pada

Internet Protocol (IP) jaringan tanpa memerlukan sebelum komunikasi

mengatur transmisi saluran khusus atau jalur data.

UDP

menggunakan

transmisi

model sederhana tanpa implisit

dialog

hand-shaking untuk

menjamin

kehandalan,

pemesanan,

atau

integritas data. Dengan demikian, UDP menyediakan layanan tidak

dapat

diandalkan

dan

datagrams

dapat datang

tetapi rusak, muncul

duplikasi, atau hilang tanpa pemberitahuan.

UDP

menganggap bahwa

memeriksa error dan koreksi yang baik atau tidak perlu dilakukan di

dalam aplikasi,

menghindari

overhead seperti

pengolahan

tingkat

jaringan. Waktu

yang benar sering menggunakan aplikasi UDP paket

menurun karena lebih baik menggunakan paket tertunda

( Anonymous,2009n).

2.1.6.5 TCP

Transmission Control Protocol merupakan salah satu layanan

dari protokol Internet Protocol Suite. TCP merupakan salah satu dari

dua komponen asli, dengan IP (Internet Protocol), sehingga seluruh

rangkaian umumnya disebut sebagai TCP / IP. Sedangkan IP

menangani

tingkat

transmisi

yang

lebih rendah dari komputer ke

komputer sebagai pesan membuat jalan di Internet, TCP beroperasi

pada tingkat

yang

lebih tinggi,

yang

memiliki

fokus

hanya

berakhir

dengan

dua

sistem,

misalnya, web

browser

dan

server web. Secara

khusus, TCP

menyediakan kehandalan, memerintahkan pengiriman

yang

alirannya

byte

dari

sebuah

program pada

satu

komputer

program lain

komputer

lain.

Selain

Web,

umum lainnya

termasuk

TCP aplikasi e-mail dan transfer file. Antar lainnya manajemen tugas,

TCP kontrol pesan ukuran, yang menilai pesan komunikasi dan

kemacetan lalu lintas jaringan ( Anonymous, 2009o).

2.1.6.6 Internet Protokol

Internet

Protokol

adalah

protokol lapisan jaringan

dunia.

atau

protokol lapisan

internetwork ang digunakan oleh

protokol

TCP/IP

untuk melakukan pengalamatan dan routing paket data antar host-host

di jaringan komputer berbasis TCP/IP. Versi IP yang banyak

digunakan

adalah

versi

tetapi akan

digantikan

oleh

versi

pada beberapa waktu yang akan datang.

Protokol

merupakan

salah satu

protokol

kunci

dalam

kumpulan protokol TCP/IP. Sebuah paket IP akan membawa data

aktual yang dikirimkan melalui jaringan dari satu titik ke titik lainnya.

Metode yang digunakannya adalah connectionless yang berarti ia tidak

perlu membuat dan memelihara sebuah sesi koneksi. Selain itu,

protokol ini juga tidak menjamin pen yakni protokol Transmission

Control

Protoco

yampaian

data,

tapi

hal

ini

diserahkan

kepada

protokol pada lapisan yang lebih tinggi

Berikut ini adalah penjabaran kelas-kelas alamat IP di atas :

1. Kelas A

Octet pertama

pada pengalamatan kelas A digunakan untuk

network; octet kedua, ketiga dan terakhir adalah untuk alamat host.

Jangkauan alamat kelas A adalah 0-127 ditandai dengan bit pertama

dari

octet

pertama yang harus bernilai 0 sedangkan yang lainnya

adalah bebas (0xxxxxxx). Kelas A digunakan pada jaringan dengan

network yang sedikit dengan jumlah host yang sangat banyak.

2. Kelas B

Pada

pengalamatan

kelas

B, octet pertama dan kedua

digunakan untuk

network,

sedangkan

octet

ketiga

dan

keempat

adalah untuk host. Jangkauan alamat kelas B adalah 128-191,

ditandai dengan bit pertama dan bit kedua dari octet pertama

yang

harus bernilai 1 dan 0, sedangkan sisanya bernilai bebas

(10xxxxxx).

3. Kelas C

Pada pengalamatan kelas ini, octet pertama, kedua, dan ketiga

digunakan untuk

network,

sedangkan

octet

terakhir

untuk host.

Jangkauan alamat kelas C adalah 192-223, ditandai dengan bit

pertama, kedua, dan ketiga dari octet pertama yang harus bernilai 1,

dan

(110xxxxx).

Kelas

digunakan

untuk

jumlah

network

yang banyak dan jumlah host yang sedikit.

4. Kelas D

Pengalamatan

kelas

D adalah

pengalamatan

yang

tidak

memiliki alokasi khusus untuk network maupun host. Pengalamatan

ini mempunyai jangkauan alamat dari 224 hingga 239, ditandai

dengan nilai bit pertama

sampai dengan bit keempat dari octet

pertama yang bernilai 1110, sedangkan bit-bit lainnya dapat bernilai

bebas (1110xxxx). Pengalamatan kelas D memiliki perbedaan

dengan pengalamatan kelas A, B, dan C. Hal ini disebabkan karena

28 bit terakhir dari pengalamatan

kelas

tidak

terstruktur.

Pengalamatan kelas D ini diperuntukkan untuk pengalamatan IP

multicast.

5. Kelas E

Pengalamatan

kelas

E digunakan

untuk

penelitian

dan

mempunyai jangkauan alamat dari 240 sampai dengan 255.

Pengalamatan kelas ini ditandai dengan nilai bit pertama sampai

dengan

bit

keempat

dari

octet pertama

yang

memiliki

nilai

(1111xxxx).

2.1.7 Komunikasi Data

Prinsip

utama dari sistem komunikasi adalah pertukaran data antara dua

bagian. Dibawah ini merupakan ilustrasi dari komunikasi :

1. Source

Alat ini membangkitkan data sehingga dapat ditransmisikan, contoh :

telepon dan PC (personal computer)

2. Transmitter

Transmitter memindah

dan

menandai

informasi

dengan cara

yang sama

seperti menghasilkan sinyal –

sinyal elektromagnetik yang dapat

ditransmisikan melewati beberapa system transmisi berurutan.

3. Transmission system

Berupa jalur transmisi tunggal atau jaringan kompleks yang

menghubungkan antara sumber dengan destination

4. Receiver

Receiver menerima sinyal dari sistem transmisi dan menggabungkannya ke

dalam bentuk tertentu yang dapat ditangkap oleh tujuan.

5. Destination

Menagkap data yang dihasilkan oleh receiver.

2.1.8 Istilah – istilah komunikasi data

2.1.8.1 Sinyal

Sinyal adalah tampilan data elektrik atau elektromagnetik.

Dalam

system komunikasi,

data disebarkan

dari satu

titik

yang

lain

melalui

sebuah sinyal –

sinyal elektrik.suatu

sinyal analoh merupakan aneka

ragam gelombang

elektromagnetik yang

berlangsung

terus

–

menerus

yang

kemungkinan

disebarkan

lewat berbgai

macam media,

contoh

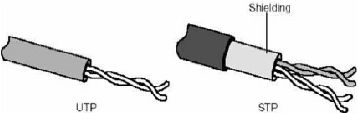

media kabel, semacam twisted pair dan coaxial cable, kabel fiber optic,

dan atmosfer atau ruang perambatan. Sinyal digital adalah suatu

rangkaian voltase

pulsa yang bias ditransmisikan melalui melalui

sebuah media kabel, sebagai contoh level positif

konstan ditunjukan

sebagai biner 1 sedangkan level voltase negative konstan dengan

biner 0(stallings, 2001, p84).

2.1.8.2 Gelombang pembawa

Gelombang pembawa

(bahasa

Inggris:

carrier

wave)

adalah

bentuk gelombang (biasanya sinusoidal) yang dimodifikasi untuk

mewakili informasi yang disalurkan. Gelombang pembawa ini biasanya

mempunyai frekuensi yang jauh lebih tinggi daripada sinyal yang

mengandung informasinya. gelombang pembawa digunakan oleh

pesawat pengirim saat mengirimkan isyarat (signal) melalui ruangbebas

atau bahan tertentu sehingga isyarat tersebut dapat dimengerti pada

sebuah pesawat penerima ( Anonymous, 2009q).

2.1.8.3 Frekuensi

Frekuensi adalah

ukuran jumlah putaran ulang per peristiwa

dalam selang

waktu

yang

diberikan.

Untuk

memperhitungkan

frekuensi, seseorang menetapkan jarak waktu, menghitung jumlah

kejadian peristiwa, dan membagi

hitungan ini dengan panjang jarak

waktu.

Hasil

perhitungan

ini

dinyatakan

dalam satuan

hertz

(Hz),

Frekuensi sebesar 1 Hz menyatakan peristiwa yang terjadi satu kali per

detik ( Anonymous, 2009r).

2.1.8.4 Modulasi

Modulasi

adalah

proses

perubahan (varying) suatu gelombang

periodik sehingga menjadikan suatu sinyal mampu membawa suatu

informasi. Dengan proses modulasi, suatu informasi (biasanya

berfrekeunsi rendah) bisa dimasukkan ke dalam suatu gelombang

pembawa, biasanya berupa gelombang sinus berfrekuensi tinggi.

Terdapat tiga parameter kunci pada suatu gelombang sinusiuodal yaitu :

amplitudo, fase dan frekuensi. Ketiga parameter tersebut dapat

dimodifikasi sesuai dengan

sinyal

informasi (berfrekuensi

rendah)

untuk membentuk sinyal yang termodulasi ( Anonymous, 2009s).

2.1.8.4.1 PCM

Pulse Code Modulation (PCM) adalah metode yang paling

umum digunakan

untuk sistem telephony sekarang

ini. Sinyal suara

manusia memiliki lebar frekuensi dari 20 Hz sampai 20 kHz. Namun

sistem telepon PSTN hanya

menggunakan jangkauan

frekuensi 300

3400

kHz

atau

bandwidth sekitar

kHz.

PCM

mengubah

gelombang suara (perubahan tegangan secara analog) menjadi

rentetan

pulsa

digital

(`0' dan

`1')

dengan

kecepatan

kbps.

Pemakaiannya

masih

standart

untuk

telepon digital

saat

ini.

Penggunaan yang nyata adalah untuk mendigitalkan suara di

handphone,

mendigitalkan suara

agar

dapat

dikirim

melalui

internet

(VoIP) dan banyak aplikasi lainnya. Sinyal suara yang telah

didigitalkan akan

menjadi

rentetan

sinyal

`0' dan

'1' yang

disebut

dengan sinyal baseband ( Anonymous, 2009).

2.1.8.4.2 QAM

Quadrature

amplitude

modulation

adalah sebuah skema

modulasi yang membawa data dengan mengubah (memodulasi)

amplitudo dari dua gelombang pembawa. Kedua gelombang tersebut,

biasanya sinusoid, berbeda fase dengan yang lainnya sebesar 90 ° dan

oleh karena itu disebut pembawa-quadrature. Seperti skema modulasi

lainnya, QAM membawa data dengan mengubah beberapa aspek dari

sinyal

pembawa,

atau gelombang

pembawa

(biasanya

sinusoid).

Dalam kasus

QAM,

amplitudo

dari

dua

gelombang, saling

berbeda

fase sebesar 90 derajat diubah (dimodulasi) untuk mewakili sinyal

data ( Anonymous, 2009s).

2.1.8.4.3 QPSK

Quadrature

phase-shift

keying Kadang-kadang dikenal sebagai

terdiri dr empat bagian atau quadriphase PSK, 4-PSK, atau 4-QAM,

QPSK menggunakan empat poin pada konstelasi diagram, sekitar

lingkaran. Dengan empat tahap, QPSK dapat menyandi dua bit per

simbol,

ditampilkan

dalam diagram dengan

Gray

coding

untuk

meminimalkan dua kali tingkat BPSK. Analisis menunjukkan bahwa

hal

ini

dapat

digunakan baik

untuk

double

data

rate dibandingkan

dengan sistem BPSK sambil

mempertahankan bandwidth sinyal atau

untuk

menjaga

data-rata

BPSK

tetapi

memperduakan bandwidth

diperlukan.

Walaupun QPSK dapat dilihat sebagai modulasi terdiri dari

empat bagian, lebih mudah untuk melihatnya sebagai dua quadrature

mandiri modulated operator. Dengan interpretasi ini, yang bahkan

(atau

ganjil)

bit

digunakan

untuk

memodulasi

dalam

tahap

komponen

dari

operator, sementara

yang aneh

(atau

bahkan)

adalah

bit yang digunakan untuk mengatur komponen quadrature-phase dari

operator. BPSK digunakan pada kedua carrier dan mereka bisa

mandiri demodulated

( Anonymous, 2009u).

2.1.9 Bandwith dan Throughoutput

Bandwidth adalah luas atau lebar cakupan frekuensi yang

digunakan oleh

sinyal

dalam medium transmisi.

Dalam kerangka

ini,

Bandwidth dapat diartikan sebagai perbedaan antara komponen sinyal

frekuensi tinggi dan sinyal frekuensi rendah. frekuensi sinyal diukur

dalam satuan

Hertz.

Bandwidth

diartikan

juga

sebagai

takaran

jarak

frekuensi.

Dalam bahasa

mudahnya,

adalah

sebuah

takaran

lalu

lintas

data yang masuk dan yang keluar.

Dalam jaringan komputer dan ilmu

komputer, bandwidth digital, bandwidth jaringan atau bandwidth adalah

ukuran yang tersedia atau dikonsumsi komunikasi data tersebut

dinyatakan dalam bit / s atau Multiples of (kbit / s, Mbit / s dll).

Dalam perancangan

VoIP,

bandwidth

merupakan

suatu

yang

harus diperhitungkan agar dapat memenuhi kebutuhan pelanggan yang

dapat digunakan menjadi parameter untuk menghitung jumlah peralatan

yang

dibutuhkan

dalam suatu

jaringan.

Perhitungan

ini

juga

sangat

diperlukan

dalam efisiensi

jaringan dan biaya serta

acuan

pemenuhan

kebutuhan Bandwidth adalah nilai kotor kapasitas maksimal sebuah

jaringan. Sedangkan Throughput adalah nilai riil dari penggunaan

jaringan yang bisa digunakan. Throughput adalah bandwidth actual

yang diukur secara spesifik. Jadi nilai bandwidth selalu lebih besar dari

pada nilai Throughput. Throughput yang didapatkan kadang bisa sangat

jauh dari harapan. Penyebabnya banyak. Diantaranya adalah:

1. Perangkat jaringan (misalnya, sudah

terlalu

tinggi loadnya, setting

yang kurang tepat, dll)

2. Tipe data yang ditransfer ( misalnya, umumnya web lebih cepat dari

ftp )

3. Topologi jaringan

4. Jumlah pengguna

5. Spesifikasi komputer pengguna / user /server

6. Interferensi (misalnya listrik, cuaca, dll.)

2.1.10 Transmisi data

Transmisi data terjadi di antara transmitter dan receiver melalui beberapa

media transimsi. Media transmisi dapat digolongkan sebagai guided atau

unguided.

Pada

kedua

hal

itu,

komunikasi

berada

dalam bentuk

gelombang

elektromagnetik. Dengan guided media, ujung ke ujung bila menyediakan

suatu

hubungan

langsung

diantara

dua

perangkat

dan

meembagi

dua

media

yang sama dan gelombang dikendalikan sepanjang jalur fisik, contoh – contoh

guided media adalah twisted pair, coaxial cable, serta fiber optic. Unguided

media menyediakan alat untuk menstransmisikan gelombang –gelombang

elektromagnetik namun tidak mengendalikannya, contoh adalah perambatan

(propagation) di udara, dan laut. (stallings, 2001, p69)

2.1.10.1 Transmisi Data Digital dan Analog

2.1.10.1.1 Transmisi Data Analog

Analog data menerima nilai yang terulang secara terus menerus

dan kontinu dalam beberapa interval. Sebagai contoh suara dan video

mengubah pola – pola intensitas secara terus menerus. Sebagian

besar data yang dikumpulkan oleh sensor seperti temperatur dan

tekanan, dinilai tanpa henti. (stallings, 2001, p80)

Sinyal

analog

adalah sinyal terus

untuk

waktu

yang berbeda-

beda fitur (variabel) dari sinyal adalah representasi dari beberapa

waktu bervariasi jumlah, yakni sejalan waktu ke sinyal bervariasi. Ia

berbeda dari sinyal digital yang kecil di dalam fluktuasi sinyal

yang

berarti.

Analog

biasanya

pemikiran

dalam konteks

listrik,

namun

mekanik,

pneumatic,

hidrolik,

dan sistem lain juga dapat

menyampaikan sinyal analog.

2.1.10.1.2 Transmisi data Digital

Istilah

digital

sinyal

yang

digunakan

untuk

merujuk

lebih

dari satu konsep. Dapat merujuk kepada ciri-ciri-waktu sinyal yang

memiliki ciri-ciri jumlah tingkatan, misalnya sampel dan quantified

sinyal

analog, atau

untuk

waktu

yang

terus-waveform sinyal

dalam

sistem digital, mewakili sedikit streaming. Pada kasus pertama,

sinyal

yang

dihasilkan

oleh

alat modulasi

digital

sebagai

metode

dikonversi

menjadi

sinyal

analog, sementara

itu

dianggap

sebagai

sinyal digital dalam kedua kasus.

2.1.11 Metode Transmisi Data

Terdapat berbagai metode dalam proses transmisi data, yakni broadcast,

unicast, dan multicast. Berikut merupakan penjelasan ketiga hal tersebut.

2.1.11.1 Broadcast

Broadcast

merupakan cara transmisi yang cukup banyak dikenal.

Contoh

transmisi

dengan

metode

ini adalah

penyiaran

televisi

yang

digunakan untuk mengirimkan siaran-siaran penting seperti berita dan

siarang

langsung.

Broadcast

mengirimkan

transmisi

file ke

seluruh

penerima

pada

waktu

yang

bersamaan, walaupun karakteristik media

yang tersedia untuk dikirimkan penerima biasanya bervariasi. Seluruh

user harus memproses setiap file yang diterimanya, walaupun mungkin

terdapat

beberapa user yang

tidak

meminta

untuk

dikirimkan,

dan

walaupun

pada

akhirnya file

yang

diterima

tersebut

tidak

diteruskan

untuk diproses

lebih

lanjut. Masalah

ini

akan

menjadi

besar

bila

file

yang dikirimkan mempunyai ukuran yang cukup besar, maka jalur yang

seharusnya dipakai untuk

lalu-lintas

data lain

menjadi terpakai

untuk

sesuatu

yang

mungkin

tidak

diinginkan

user

tersebut

(

Anonymous,

2009y).

Gambar 2.8 Metode Transmisi Broadcast

2.1.10.2 Unicast

Pada metode Unicast, sebuah server mengirimkan file multimedia

ke satu atau beberapa client penerima. Permasalahan pada metode

unicast

umumnya

terjadi ketika

beberapa

client

mengakses

suatu file

multimedia tersebut secara bersamaan. Ketika hal ini terjadi, maka copy

dari file tersebut akan direplikasi sebanyak jumlah client yang

mengakses.

Oleh

sebab

itu,

semakin

banyak

client

yang

mengakses

pada saat yang bersamaan, maka jalur jaringan menjadi padat oleh lalu-

lintas

data file

multimedia

yang

diminta

oleh

client-client

tersebut,

khususnya untuk file

video

multimedia yang

umumnya berukuran

cukup besar. Hal ini sering kali menyebabkan permasalahan

keterbatasan

skalabilitas

pada

penerapan

metode unicast. Dua

faktor

yang akan mempengaruhi utilisasi bandwith bila melakukan transmisi

menggunakan

metode

ini

adalah

jumlah

koneksi client

dan

jumlah

replikasi file yang ditransmisikan untuk setiap client (Anonymous,

2009v).

Gambar 2.9 Metode Transmisi Unicast

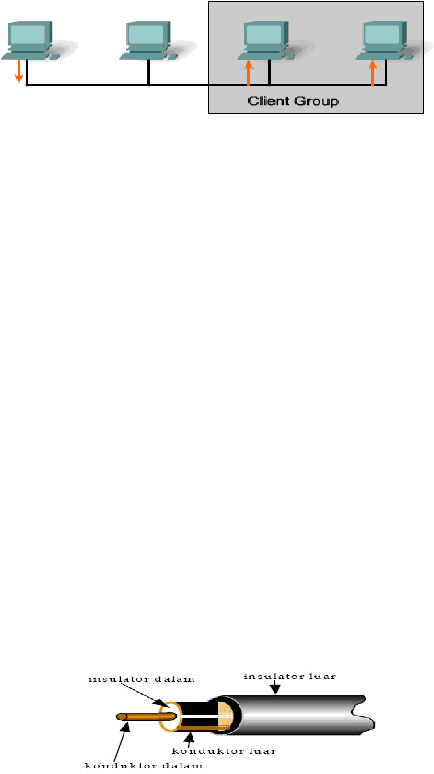

2.1.10.3 Multicast

Multicast bekerja dengan mengirimkan satu buah copy data untuk

setiap

grup

yang

terdiri

dari client-client

yang membutuhkan. Setiap

grup

ditandai

dengan

sebuah

alamat

IP,

yakni

IP Multicast. Pada

lingkungan

yang

menerapkan

metode

multicast, server akan

mengirimkan

satu

buah file

ke sebuah grup multicast, sehingga

pengiriman

ini

tidak

dipengaruhi

oleh

jumlah client

yang

hendak

menerima

file

tersebut.

Metode

ini

memungkinkan client untuk

bergabung dan keluar dari suatu grup secara dinamis dan seorang client

bisa saja bergabung dengan lebih dari satu grup pada saat yang

bersamaan. Hal ini meningkatkan faktor skalabilitas transmisi

dibandingkan dengan transmisi secara unicast. ( Anonymous, 2009x).

Gambar 2.10 Metode Transmisi Multicast

2.1.12 Jenis – Jenis Media Transmisi

2.1.12.1 Copper Media

2.1.12.1.1 Coaxial

Kabel coaxial adalah kabel yang terdiri dari 2 buah

konduktor.Kabel ini terdiri dari konduktor yg berbentuk silinder untuk

lapisan

luar,

yang

mengelilingi konduktor

bagian

dalam.

Konduktor

bagian dalam dilapisi oleh bahan isolator, sedangkan konduktor bagian

luar

dilapisi

oleh

jaket

pelindung.

Kabel coaxial

dengan bantuan

repeater

dapat

menghantarkan

data

hingga

jarak

yang

jauh.

(Lukas,

2006, p61)

Gambar 2.11 Kabel Coaxial

2.1.12.1.2 Twisted Pair

Twisted pair adalah tipe yang terdiri dari dua kabel tembaga atau

lebih yang berukuran kecil. Kabel-kabel tembaga tersebut masing-

masing

memiliki pelindung

tersendiri

dan

disusun

dalam bentuk

jalinan spiral. Sepasang kabel tersebut berfungsi sebagai satu aliran

komunikasi. Untuk jarak yang jauh, kabe tersebut dapat berisi ratusan

pasangan kabel, dan dapat menimbulkan crosstalk .( Lukas, 2006, p58

). Kabel twisted pair umumnya dijual di pasaran dengan dua macam

varian,

yaitu

UTP (

Unshielded

Twisted

Pair ) dan

STP

(

Shielded

Twisted Pair ). Perbedaan antara dua jenis varian ini adalah kabel STP

memiliki

pelindung

tambahan

berupa

alumunium

foil

sehingga noise

dan induksi elektromagnetik dapat lebih diperkecil. Namun, harga

kabel STP jauh lebih mahal dibandingkan dengan kabel UTP sehingga

kabel

UTP

lebih

umum ditemui

pada

jaringan.

UTP

mempunyai

panjang maksimum 100 meter dan mempunyai kecepatan 4 – 100

Mbps. Adapun

STP juga

mempunyai panjang maksimum

100

meter,

kecepatan transmisi 16 – 155 Mbps dan interferensi elektriknya lebih

rendah dibandingkan UTP.

Ada dua standar pengurutan kabel yang saat ini digunakan, yaitu

standar EIA ( Electronics Industrial Asosiation ) dan standar AT&T.

Perbedaan antara kedua standar tersebut ada pada urutan warna kabel

saja. Standar pengkabelan twisted pair yang sering digunakan adalah

standar

EIA. Kabel twisted

pair

digunakan untuk menghubungkan

antar-LAN Card maupun antara LAN Card dengan Hub atau Switch.

Pada

ujung

kabel-kabel

tersebut dipasang

konektor

RJ-45

sehingga

dapat dengan mudah ditancapkan pada LAN Card ataupun Hub.

Ada dua macam cara pemasangan kabel twisted pair. Untuk

kabel yang menghubungkan antar-LAN Card

menggunakan

metode

Crossover, sedangkan untuk menghubungkan LAN Card dengan Hub

menggunakan

metode

Straight. Straight

artinya pin

terhubung

dengan pin 1, pin 2 dengan pin 2, dan seterusnya. Sedangkan pada

crossover, pin 1 terhubung dengan pin 3, pin 2 terhubung dengan pin

6, dan pin yang lainnya seperti pada straight.

Gambar 2.12 Kabel Twisted Pair

2.1.12.1.3 Fiber Optic

Kabel

fiber optik

menggunakan

serat

kaca

atau

plastik

untuk

mentransfer data. Kabel fiber optik terdiri dari sekumpulan serat kaca

yang masing-masing memiliki kemampuan untuk mentransmisikan

data

dalam bentuk

gelombang

cahaya.

Pada

fiber

optic,

data

ditransmisikan melalui cahaya bukan elektron. Biasanya ada dua fiber,

satu fiber untuk masing-masing arah. Panjang kabel sekitar 2

kilometer, kecepatan transmisi 2 – 10 Gbps. Keistimewaan kabel

ini

adalah tidak adanya interferensi. ( Lukas, 2006, p64 )

Gambar 2.13 Fiber Optic

2.1.12.2 Radio

Gelombang radio merupakan salah satu alternatif media transmisi

pada jaringan. Gelombang radio cukup digemari, karena infrastruktur yang

diperlukan

tidak

terlalu

mahal

dan

cukup

mudah

dalam instalasinya.

Jaringan yang menggunakan gelombang radio cukup memiliki pemancar

pada jarak-jarak tertentu saja tanpa harus mengeluarkan biaya yang banyak

untuk membeli kabel.

2.1.12.2.1 Infrared

Infrared adalah gelombang yang panjangnya di bawah panjang

gelombang cahaya. Infrared menggunakan LED ( Light Emitting

Diode

)

atau

laser

untuk

membangkitkannya. Gelombang ini tidak

mampu menembus benda sehingga jarak yang mampu ditempuh relatif

pendek dan berjalan pada satu garis lurus ( point to point ). Frekuensi

dari gelombang infrared berada pada 100 Ghz –

1000 Ghz. Dalam

pemanfaatannya, jaringan infrared digunakan untuk menghubungkan

komputer

pada

jarak

pendek

saja. Infrared

diterapkan

untuk

pengiriman

data

pada

jarak dekat

antara

perangkat

portabel (

laptop,

PDA,

dan

ponsel

)

dengan

komputer desktop. Koneksi infrared

dilakukan

melalui

port

infrared. Infrared

sangat

rentan

terhadap

gangguan dari gelombang lain yang lebih kuat seperti gelombang

cahaya tampak.

2.1.12.2.2 VSAT

VSAT adalah singkatan dari Very Small Aperture Terminal

adalah stasiun penerima sinyal dari

satelit dengan antena penerima

berbentuk piringan dengan diameter kurang dari tiga meter. Fungsi

utama dari VSAT adalah untuk menerima dan mengirim data ke

satelit. Satelit berfungsi

sebagai

penerus sinyal

untuk

dikirimkan

titik lainnya di atas bumi. Sebenarnya

piringan

VSAT

tersebut

menghadap ke sebuah satelit geostasioner. Satelit geostasioner berarti

satelit

tersebut

selalu berada di

tempat

yang

sama

sejalan

dengan

perputaran bumi pada sumbunya. Satelit geostasioner mengorbit selalu

pada titik yang sama di atas permukaan bumi, maka

dia akan selalu

berada

di atas

sana dan

mengikuti perputaran bumi

pada sumbunya.

jaringan yang terbentuk adalah jaringan bertopologi star dengan satelit

sebagai

hub. VSAT dapat mentransferkan data hingga 56 Kbps (

Anonymous, 2009w).

2.1.13 Gangguan Transmisi

2.1.13.1 Interferensi

Walaupun derau dan

interferensi

sama – sam didefiniskan sebagai

gangguan

tranmisi, namun dapat dikatakan

interferensi merupakan

gangguan yang lebih terstruktur dibanding dengan noise. Hal ini

disebabkan pada umumnya interferensi timbul sebagai keridakseimbanga

rangkaian.

Interferensi

merupakan

sinyal

intelligible,

maka

intereferensi

disebut

juga

distraksi.

(

Lukas,

2006,

p47).

Berikut

interferensi

yang

umum pada suatu saluran :

2.1.13.1.1 Echo

Echo adalah

suara yang kembali pada saat terjadinya suatu

hubungan

komunikasi.

Umumnya

echo

terjadi

pada

jarak

yang

jauh

dan

hal

ini

disebabkan

oleh karena keidak cocokan

impedansi

pada

rangkaian. Pengaruh echo yang terbesar adalah

menambah atau

mengurangi amplitudo suatu sinyal tergantung hubungan phasa antara

echo dan sinyal.

2.1.13.1.2 Crosstalk

Dialami oleh siapapun yang saat ini menggunakan telepon,

terdengar percakapan

lain.

ini

merupakan hal yang tidak diharapkan

yang terjadi diantara path sinyal. Dapat pula terjadi di antara twisted

pair

yang

berdekatan,

atau,

namun

jarang

pada

jalur

coaxial

cable,

yang

membawa

sinyal –

sinyal

multipel.

crosstalk

dapat pula

terjadi

bila sinyal –sinyal yang tidak diharapkan tersebut disebarkan

melalui

antena

gelombang

mikro.

meskipun antena pengarah dipergunakan ,

namun antena pengarah dipergunakan, namun energi gelombang mikro

tersebar

luas

selama

proses

propagasi.

biasanya,

crosstalk memiliki

tingkat mangnitude yang sama atau lebih kurang dari derau suhu.

2.1.13.1.3 Derau

Peristiwa pada pentransmisian data, sinyal yang diterima akan

berisikan sinyal –

sinyal yang ditransmisikan, dimodifikasi oleh

berbagai

distorsi

yang

terjadi

melalui sistem transmisi,

plus

sinyal

–

sinyal tambahan yang tidak diinginkan yang diselipkan disuatu tempat

di antara transmisi dan penerimaan. berikutnya sinyal – sinyal yang

tidak diharapakan tersebut disebut sebagai derau. (stallings, 2001,

p89). Derau dibagi menjadi empat kategori yaitu:

1. Derau suhu

Suatu gejolak thermal elektron. muncul di semua perangkat

elektronik dan media transmisi serta merupakan fungsi temperatur.

derau suhu tidak dapat dihilangkan dan karena itu menempatkan

suatu batas atas pada unuk kerja sistem komunikasi.

2. Derau intermodulasi

Terjadi

bila terdapat

beberapa

sifat

tidak

linear

pada

transmitter,

receiver,

atau

sistem transmisi

yang

menghalangi.

normalnya

komponen – komponen ini berlaku sebagai sistem linear. Pada

suatu

sistem nonlinear,

output

merupakan

fungsi

yang

lebih

kompleks dibandingkan dengan input. sifat tidak linear semacam ini

disebabkan karena tidak berfungsinya komponen

atau

penggunaan

kekuatan sinyal yang terlalu berlebihan. dibawah kondisi seperti

itulah muncul istilah jumlah dan selisih.

3. Derau Impuls

Umumnya

hanyalah

gangguan

kecil bagi

data

analog.

sebagai

contoh, transmisi suara dapat diganggu oleh bunyi klik dan

gemerisik tanpa

mengurangi kejelasnnya. bagaimanapu juga, derau

impuls juga merupakan sumber utama terjadinya error dalam

komunikasi data digital.

2.1.13.2 Distorsi

Jika mengirimkan suatu sinyal melalui suatu saluran

yang

sempurna, maka ditempat tujuan kondisi sinyal yang diterima akan sama

pada saat sinyal dikirim. Namun sulitnya untuk memperoleh saluran yang

sempurna menyebabka n

terjadinya cacat seperti perubahan bentuk pada

data, sinyal,

bentuk gelombang sehingga sinyal yang diterima akan

berbeda dengan sinyal yang dikirim dapat disebut distorsi. ( Lukas, 2006,

p50 )

2.1.13.2.1

Distorsi tunda

Merupakan sebuah fenomena khas

pada media guided. distorsi

yang terjadi disebabkan oleh kenyataan bahwa kecepatan penyebaran

sebuah

sinyal

melewati

medium guided

berbeda

dengan

frekuensi.

untuk sebuah signal berbeda terbatasi, kecepatannya cenderung sangat

tinggi

didekat

pusat

frekuensi

dan

turun

mengarah

pada

kedua

sisi

band.

sehingga

berbagai

komponen

frekuensi

suatu

sinyal

akan

mencapai receiver pada waktu yang berlainan, dan mengakibatkan

fasenya berubah diantara frekuensi yang berbeda – beda.

2.1.13.3 Atenuasi / Redaman

Berkurangnya kekuatan sinyal bila jaraknya terlalu jauh melalui

media transmisi. unutk guided media, penurunan dalam hal kekuatan, atau

atenuasi,

pada

umunya

mengukuti

fungsi logarithm. sehingga biasanya

dinyatakan sebagai

jumlah desibel konstan per unit jarak.

untuk

unguided

media,

atenuasi

adalah

fungsi

yang lebih

kompleks

dari

jarak.

atenuasi

membawakan tiga pertimbangan untuk membangun transmisi. Pertama,

sinyal

yang

diterima

harus

cukup

kuat

sehingga

arus elektronik

pada

receiver bisa mendeteksi sinyal. Kedua, sinyal harus mempertahankan level

yang lebih tinggi dibanding derau yang

diterima

tanpa

error.

Ketiga,

atenuasi

merupakan

fungsi

frekuensi

yang

meningkat.

(stallings, 2001,

p89)

2.1.13.4 Jitter

Pada umunya kita menggunakan dua buah frekuensi untuk

memancarkan suatu sinyal yang bersfat biner melalui saluran komunikasi.

Dengan demikian kita dapat memberikan suatu

praduga bahwa

karakteristik saluran tersebut akan

memberikan pengaruh

yang berbeda

pada kedua frekuensi tersebut.

Jika suatu sinyal mendapatkan distorsi, maka distorsi ini akan

memberikan akibat yang berupa distorsi puncak yang dikenal dengan

nama jitter. Secara umum jitter dapat didefinisikan sebagai variasi waktu

daripada urutan sinyal ang dterima dibandingkan dengan urutan waktu

pada saat sinyal tersebut dikirim. ( Lukas, 2006,p53)

2.1.14 Multiplexing

Multiplexing adalah suatu teknik mengirimkan lebih dari satu informasi

melalui satu saluran. Tujuan utamanya adalah untuk menghemat jumlah

saluran fisik misalnya kabel, pemancar dan penerima, atau kabel optik.

Teknik

multiplexing ini

pada

umumnya

digunakan pada

jaringan

transmisi

jarak jauh, baik yang menggunakan kabel maupun yang menggunakan media

udara. Berikut ini beberapa macam multiplexing yang ada.

2.1.14.1 Frequency Division Multiplexing

Frequency Division Multiplexing atau disebut juga dengan FDM

yaitu merupakan multiplexing sinyal yang tidak tumpang tindih untuk

rentang frekuensi

yang berbeda untuk setiap sinyal

dari

media. Sejumlah

sinyal secara simultan dibawa menuju media yang sama dengan cara

mengalokasikan band frekuensi yang berlainan ke masing-masing sinyal.

2.1.14.2 Time Division Multiplexing

Jenis digital atau analog multiplexing di

mana dua atau lebih

sinyal

atau bit stream ditransfer sekaligus sebagai sub-saluran dalam satu saluran

komunikasi

diperoleh

dari

spektrum

frekuensi

yang

diberikan.

Seperti bit

arus, atau dengan menyisipkan detakan-detakan yang mewakili bit dari

saluran

berbeda.

Dalam beberapa

TDM

sistem,

detakan

yang

berurutan

menghadirkan bit dari saluran yang berurutan seperti saluran suara. Pada

sistem yang

lainnya

saluran-saluran

yang

berbeda

secara

bergiliran

menggunakan saluran itu dengan membuat

sebuah kelompok yang

berdasarkan pada pulse-times (time slot) ( Anonymous, 2009z).

2.1.14.3 Orthogonal Frequency Division Multiplexing

OFDM (Orthogonal Frequency Division Multiplexing) adalah sebuah

teknik transmisi yang menggunakan beberapa buah frekuensi (multicarrier)

yang saling tegak lurus (orthogonal). Masing-masing sub-carrier tersebut

dimodulasikan dengan teknik modulasi konvensional pada rasio symbol

yang rendah. Prinsip kerja dari OFDM adalah deretan data informasi yang

akan dikirim

dikonversikan

kedalam bentuk

parallel,

modulasi

dilakukan

pada tiap-tiap sub-carrier. Modulasi ini

bisa

berupa

BPSK,

QPSK, QAM

atau yang lain, tapi ketiga teknik tersebut sering digunakan pada OFDM.

Kemudian sinyal

yang telah

termodulasi tersebut diaplikasikan lagi untuk

pembuatan

simbol

OFDM. Dimana pengalokasian

frekuensi

yang

sudah

diaplikasi tadi menjadi saling tegak lurus (orthogonal). Setelah simbol-

simbol

OFDM

dikonversikan

lagi

kedalam bentuk

serial,

dan

kemudian

sinyal dapat dikirim.

2.2 Teori Khusus

2.2.1 Sistem Telepon

Sistem Telepon ( Anonymous, 2006 ) merupakan sitem komunikasi yang

mampu

menyediakan komunikasi dua arah (

full-duplex ) antara dua ataupun

lebih

unit telepon. Sistem telepon

terdiri atas unit telepon,

yang

mana terdiri

dari unit penerima

suara

(

Receiver ) dan

unit pengirim suara ( transceiver ).

Unit telepon tersebut, bersama dengan unit telepon lainnya yang berdekatan,

tersambung ke suatu stasiun lokal selanjutnya stasiun – stasiun lokal tersebut

tersambung ke stasiun utama. Pada stasiun – stasiun tersebut terjadi mekanisme

switching yang memungkinkan seseorang untuk memanggil ( dial ) pihak yang

dituju,

mana

akan

tejadi

pemilihan

( switching

)

jalur

yang

akan

dilalui

sampai dengan tujuan.

2.2.2 Operasi Telepon ( Call Flow )

Operasi telepon dimulai ketika seseorang

mengangkat gagang telepon,

kemudian central office mendeteksi status on-hook ( telepon tertutup ) berubah

ke status off-hook ( telepon terangkat ). Kemudian central office megirimkan

nada

panggil

( dial

tone

)

telepon

tersebut

dan sirkuit pada jaringan

digunakan

untuk

mengenali adanya nomor

yang ditekan ( baik pulse

maupun

DTMF ), segera setelah central

office

mendapatkan

nomor

pertama,

nada

panggil diberhentikan.

Setelah semua nomor ditekan, komponen dalam jaringan telepon

membuat

koneksi

pihak

yang

dituju

dan

ringing voltage

generator

dihubungkan untuk membuat telepon yang dituju berdering ( dengan asumsi

tidak

sibuk

Ketika

pihak

yang

dituju

mengangkat

telepon,

central

office

untuk telepon tersebut mendeteksinya dan memutuskan ringing voltage

generator. Lalu sirkuit

audio

untuk

kedua

telepon

yang

berpartisipasi

dihubungkan dan percakapan dapat dimulai. ( Schweber, 1991 )

2.2.3 PSTN ( Public Switched Telephone Network )

Sistem komuniaksi

konvensional

atau

yang

dikenal

dengan

Public

Switched Telephone Network ( PSTN ) telah berkembang sejak ditemukannya

transmisi suara

melalui kawat pada tahun 1878 oleh

Alexander

Graham Bell,

yang dikenal dengan ring - down circuit. Ring - down circuit berarti tidak ada

pemanggilan ( dialing ) nomor, namun menggunakan sebuah kawat fisik untuk

menghubungkan dua devices. Secara mendasar, seseorang mengangkat telepon

dan orang lain berada di ujung lainnya ( tidak ada ringing ).

Sistem ini kemudian berkembang dari transmisi suara satu arah, dimana

hanya

satu user dapat

berbicara,

menjadi

transmisi

suara

bidirectional

(

dua-

arah ), yang

memungkinkan kedua user dapat berbicara. Untuk

memindahkan

suara sepanjang kawat diperlukan kabel fisik diantara tiap lokasi dimana user

ingin melakukan panggilan.

Proses pemasngan kabel diantara perangkat yang memerlukan akses

telepon sangat tidak efisien, memerlukan biaya yang besar dan sulit untuk

diimplementasikan.

Karena

itu,

diperkenalkanlah penggunaan switch, dimana

tiap pengguna telepon hanya membutuhkan satu kabel yang terhubung secara

terpusat ke kantor

switch.

Pada

awalnya,

seorang

operator

telepon

berperan

sebagai switch. Operator ini bertanya kepada pemanggil mengenai lokasi

panggilan yang dituju kemudian secara manual menghubungkan kedua jalur

suara.

Sistem

telepon

terus

berkembang

dan

hingga

saat

ini, switch

dengan

operator manusia telah diganti dengan switch elektronik maupun softswitch.

2.2.4 PBX ( Private Branch eXchange )

PBX ( Private Branch eXchange ) atau biasa disebut phone switch adalah

perangkat yang

menghubungkan telepon –

telepon dalam suatu

jaringan

lokal

dengan jaringan telepon umum. Fungsi utama dari PBX adalah untuk mengatur

panggilan yang datang ke extention atau cabang tertentu sesuai sesuai dengan

yang dituju dalam jaringan lokal tersebut, dan untuk membagi saluran telepon

diantara semua extention. Extention adalah sebuah nama atau nomor yang

merepresentasikan

user dari

pbx

ini.

Saat

ini,

telah

banyak

fitur

–

fitur

lain

yang dimiliki pbx, antara lain seperti automated greetings untuk pemanggil,

koneksi ke voice mail, automatic call distribution ( ACD ), telekonfrensi, dan

lainnya.

Salah

satu keuntungan

utama dari PBX adalah

mengurangi

local loops

yang diperlukan dari central office switch PSTN. Keuntungan lain dari

memiliki PBX sendiri adalah control seperti setup. Misalnya jika ingin

menambah user baru, mengubah fitur, atau memindahkan user ke lokasi baru,

maka tidak perlu

menghubungi carrier PSTN. Namun sistem PBX

menambah

level kompleksitas yang lain karena harus melakukan konfigurasi dan maintain

call routing pada PBX.

2.2.5 Voice over IP

Voice over Internet Protocol (juga disebut

VoIP, IP

Telephony, Internet

telephony atau Digital Phone) adalah

teknologi

yang

memungkinkan

percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi

kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data,

dan bukan lewat sirkuit analog telepon biasa ( Anonymous, 2009a1). Teknik

dasar Voice

over Internet Protocol

atau

yang

biasa

dikenal

dengan

sebutan

VoIP adalah teknologi yang memungkinkan kemampuan melakukan

percakapan

telepon

denganmenggunakan jalur

komunikasi

data

pada

suatu

jaringan (networking). Sehingga teknologi inimemungkinkan komunikasi suara

menggunakan jaringan berbasis IP (internet protocol)

untukdijalankan

diatas

infrastruktur jaringan packet

network.

Jaringan

yang

digunakan

bisa

berupainternet atau intranet. Teknologi ini bekerja dengan jalan merubah suara

menjadi formatdigital tertentu yang dapat dikirimkan melalui jaringan IP.

Pada jaringan pesawat telepon suara konvensional langsung terhubung

dengan PABX ( Private Automated Branch eXchange ) atau jaringan telepon

yang terhubung langsung dengan STO ( Sentral telepon Otomatis ) terdekat.

Dalam STO ini ada daftar nomor-nomor telepon yang disusun secara bertingkat

sesuai dengan daerah cakupannya. Jika dari pesawat telepon tersebut mau

menghubungi

rekan

yang

lain

maka tuts pesawat

telepon

yang ditekan

akan

menginformasikan

lokasi

yang

dituju

melalui

nada-nada

DTMF

( Dual-tone

multi-frequency ), kemudian jaringan akan secara otomatis menghubungkan

kedua

titik tersebut.

Bentuk yang paling sederhana dalam sistem VoIP adalah

dua

buah

komputer

terhubung

dengan

jaringan

internet. Syarat-syarat

dasar

untuk

melakukan koneksi

VoIP adalah komputer

yang terhubung ke internet,

mempunyai kartu suara ( sound card ) yang dihubungkan dengan speaker dan

mikrofon.

Dengan

dukungan

perangkat

lunak

khusus

( software

kedua

pemakai komputer bisa saling terhubung dalam koneksi VoIP satu sama lain.

Tujuan pengimplementasian VoIP adalah untuk menekan biaya

operasional perusahaan maupun individu

dalam

melakukan

komunikasi

jarak

jauh seperti telepon sambungan langsung jarak jauh ( SLJJ ) atau internasional

( SLI ). Penekanan biaya itu dapat dilakukan dengan cara memanfaatkan

jaringan data yang sudah ada. Sehingga apabila

kita

ingin

membuat

jaringan

telekomunikasi VoIP tidak perlu membangun infrastruktur baru yang

mengeluarkan biaya yang sangat besar. Denganmenggunakan jaringan data

yang

ada,

maka

kita

melakukan

percakapan interlokal maupuninternasional

hanya

dikenakan

biaya

lokal

melalui PSTN

dengan

VoIP

dapat

berbicara

selamanya dengan setiap orang yang diinginkan dimana pun berada serta pada

waktu yang bersamaan anda dapat saling bertukar data berupa gambar, grafik

metode presentasi dan video conference.

2.2.6 Cara Kerja VoIP

Pengiriman

sebuah

sinyal

ke remote

destination dapat

dilakukan

secara

digital, yaitu sebelum dikirim data

yang berupa sinyal

analog, diubah dulu ke

bentuk

data

digital

dengan

ADC (analog

digital

converter),

kemudian

ditransmisikan, dan dipenerima dipulihkankembali menjadi data analog dengan

DAC (digital to analog converter).

Begitu

juga denganVoIP,

digitalisasi

voice dalam bentuk packets

data,

dikirimkan

dan

dipulihkan

kembali dalambentuk voice dipenerima. Voice

diubah dulu kedalam format digital karena lebih mudah dikendaikan dalam hal

ini

dapat

dikompresi,

dan

dapat

diubah ke

format

yang

lebih

baik.dan

data

digital lebih tahanterhadap noise dari pada analog.

2.2.7 Format Paket VoIP

Tiap paket VoIP terdiri atas dua bagian, yakni header dan payload

(beban). Headerterdiri atas IP header, Real-time Transport Protocol (RTP)

header, User Datagram Protocolheader.IP header bertugas menyimpan

informasi

routing

untuk

mengirimkan

paket-paket

ketujuan.

Pada

tiap

header

IP disertakan tipe layanan atau type of service (ToS) yangmemungkinkan paket

tertentu seperti paket suara diperlakukan berbeda dengan paket yangnon real

time.

header

bertugas

menyimpan

informasi routing

untuk

mengirimkan

paket-paket ke tujuan. Pada tiap header IP disediakan tipe layanan atau Type of

Service (ToS) yang memungkinkan paket tertentu seperti paket suara

diperlakukan berbeda dengan paket yang non real time. UDP header memiliki

ciri tertentu, yaitu tidak menjamin paket akan mencapai tujuan sehingga UDP

cocok digunakan pada aplikasi voice real time yang sangat peka terhadap delay

dan

Latency.

RTP

header

adalah header yang

dapat

dimanfaatkan untuk

melakukan

framing

dan

segmentasi

data

real

time.

Seperti

UDP,

RTP

juga

tidak mendukung realibilitas paket untuk sampai di tujuan. RTP menggunakan

protokol kendali yang disebut RTCP (Real time Transport Control Protocol)

yang

mengendalikan QoS (Quality of Service) dan sinkronisasi media stream

yang berbeda.

Seperti UDP, RTP juga mendukung realibilitas paket untuk sampai

ditujuan. RTP menggunakan protocol kendali yang mengendalikan RTCP

(real-time transportcontrol protocol) yang mengendalikan QoS dan

sinkronisasi

media stream

yang berbeda.Link Header IP Header UDP Header

RTP Header Voice PayloadX Bytes 20 Bytes 8 Bytes 12 Bytes X BytesUntuk

link header, besarnya sangat bergantung pada media yang digunakan.

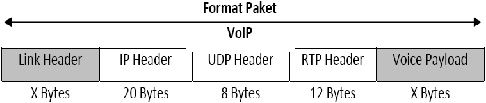

Gambar 2.14 Format Paket VoIP

2.2.8 Komponen VoIP

Komponen–komponen VoIP terdiri dari user agent, proxy, protokol

VoIP, codec dan lain–lain. Komponen–komponen tersebut adalah komponen

yang dibutuhkan untukkomunikasi VoIP.

2.2.8.1 User Agent

User

agent

merupakan

system akhir

(end

system) yang

digunakan

untukberkomunikasi, seperti memulai dan menerima sesi komunikasi.

Dalam VoIP,

user

Agent

berupa

komponen

yang

melakukan

dial

nomor

telepon

VoIP dan atau

menerimanya. Komponen

ini

dapat

berupa

aplikasi

perangkat lunak (sof phone) berbasis perangkat keras (hardphone).

2.2.8.2 Proxy

Proxy

merupakan

komponen

penengah

antar

user

agent, bertindak

sebagai serveryang menerima

request message dari user

agent dan

menyampaikan

pada user

agent lainnya Agent

dan

bertugas

mengatur

penomoran dan call routing. Berbeda dengan Proxy server Internet, proxy

ini melainkan aplikasi server yang mengatur jaringan VoIP.

2.2.8.3 Protokol

Protokol

adalah

komponen

berupa seperangkat

aturan

komunikasi

antarUser Agent, antarProxy atau User Agent dengan Proxy dan

sebaliknya. Yang paling tua,

stabil, dan andal adalah protokol H.323. Ia

merupakan koleksi dari beberapa protokol

lain

yang

mengatur session dan

media transfer. Namun, H.323 memiliki kekurangan yang cukup fatal yaitu

tidak dapat dengan mudah menembus NAT atau Network Address

Translation.

Dengan

demikian

diperlukan gatekeeper yang harus

dioperasikan di setiap node jaringan LAN yang menggunakan fasilitas

NAT. Gatekeeper tersebut berfungsi sebagai

jembatan antara pengguna di

dalam jaringan dengan NAT tersebut dan dengan

mereka

yang berada di

luar jaringan LAN.

Selanjutnya, adalah protokol SIP atau Session Initiation Protocol. Ia

tugasnya

hanya

menciptakan,

menghapus, dan

memodifikasi

session atau

sesi komunikasi. Tidak seperti H.323, SIP bukanlah protokol koleksi. SIP

hanya

mengatur session

saja,

sedangkan

data

voice disalurkan

melalui

protokol lain yang bukan bagian dari SIP. SIP dapat dengan mudah

menembus NAT sehingga implementasinya dapat terpusat pada satu server

saja.

Bagi

Anda

yang

berada

dalam jaringan

dengan

NAT

tidak

perlu

khawatir tidak dapat terhubung dengan server.

Beda

halnya

jika

pada

jaringan Anda tersebut tidak hanya NAT saja yang terpasang tetapi juga

Firewall yang terkonfigurasi menutup komunikasi protokol SIP.

Protokol lain yang mulai sering digunakan adalah IAX2 atau Inter

Asterisk eXchange versi 2. Protokol ini sangat andal. Ia dapat menembus

NAT

dengan

mudah

dan

hanya

menggunakan satu port saja untuk

membentuk session dan media transfer. Protokol ini juga mempunyai

feature-feature yang dapat

mengurangi konsumsi bandwidth, seperti IAX-

trunking dan menjernihkan suara seperti jitter buffer. Namun, tidak seperti

dua protokol lainnya, SIP dan H.323 yang Open Standard,

IAX2

masih

dalam draft

menuju

Open

Standard.

Oleh

karena

itu

dukungan

vendor

perangkat

keras

yang

menerapkannya dalam perangkat-perangkat

mereka

masih

sangat

minim dibandingkan

dengan

SIP,

apalagi

H.323.

Kendati

demikian,

kode

program untuk

implementasi

IAX2

merupakan

Open

Source, sehingga

bisa

dipastikan

lambat laun

akan

banyak tersedia

pula

softphone dan perangkat keras berbasis protokol IAX2.

2.2.8.4 CODEC

Codec

adalah

kependekan

dari compression/decompression,

mengubah

signal

audio

dan

dimapatkan ke

bentuk

data

digital

untuk

ditransmisikan

kemudian

dikembalikan

lagi kebentuk

signal audio

seperti

data yang dikirim. Codec berfungsi untuk penghematan bandwidthdi

jaringan. Codec melakukan pengubahan dengan cara Sampling signal audio

sebanyak 1000kali per detik. Sebagai gambaran G.711 codec men-sample

signal audio 64.000 kali per detik.Kemudian merubahnya ke bentuk data

digital dan di mapatkan kemudian ditransmisikan.

Codec dengan bandwidth terboros adalah G.711, menghabiskan

bandwidth sekitar 87 kbps. Sebaliknya, codec yang paling hemat dan

umum digunakan adalah G.723.1, menghabiskan bandwidth sekitar 22

kbps. Codec lain yang umum digunakan karena suaranya yang lebih jernih

dari pada

G.723.1, tetapi bandwidth-nya jauh lebih kecil dibanding G.711

adalah G.729. Codec ini menghabiskan bandwidth sekitar 24 kbps. Adapun

yang

codec

lain

yang

umum dan

gratis

adalah

GSM

dan

iLBC

yang

menghabiskan bandwidth sekitar 29 – 31 kbps.

2.2.9 Asterisk

Asterisk adalah implementasi software dari PBX yang bersifat freeware

open source.

Asterisk

menyediakan

banyak

fitur

seperti

voice

mail,

call

conferencing, automatic call distribution, dan lainnya. Asterisk

mendukung

penggunaan

teknologi VoIP

(

Voice over Internet Protocol )

melalui

beberapa protokol sebagai berikut :

1. H323 : Protokol yang dikembangkan oleh komunitas telepon. Dijadikan

standar

oleh ITU-T ( International Telecommunication Union

Telecommunication Sector ).

2. SIP :

Session

Initiation

Protocol, dikembangkan

oleh

komunitas

internet

dan merupakan standar yang digunakan oleh IETF ( Internet

Engineering Task Force

). Semakin terkenal, mengalahkan protokol

pendahulunya, H323.

3. IAX

Inter Asterisk’s eXchange. Salah satu protokol proprietary untuk

Voice over Internet Protocol antar server Asterisk.

Terdapat lebih dari 20 berkas konfigurasi yang terlibat dalam suatu call

center asterisk namun dalam keadaan sesungguhnya lebih ditekankan pada 5

berkas

konfigurasi

yaitu

berkas

pengatur channel

telepon

masuk

dan

berkas pengatur jalanya ( navigasi ) call center, 5 berkas tersebut adalah :

1. Sip.conf :

Berisi parameter – parameter

yang

mengatur

akses

melalui SIP ( Session

Initiation Protocol ) terhadap server asterisk.

Client

juga harus di konfigurasi dalam berkas ini agar dapat

menghubungi atau menerima telepon menggunakan server asterisk.

2. Zapata.conf

Berisi parameter – parameter

yang berhubungan dengan

TDM channel

( perangkat keras ). Channel

harus didefinisikan pada

berkas ini sebelum mereka dapat digunakan oleh asterisk.

3. H323.conf

berkas ini mengatur konfigurasi client yang berhubungan

melalui protokol H323

4. Iax.conf

berkas ini mengatur konfigurasi client yang berhubungan

melalui protokol iax

5. Extention.conf : berkas utama yang merupakan implementasi dari

dialplan.

Berkas

ini

mengatur

navigasi

jalannya call

center.

Berkas

ini

juga mengatur variable – variable global untuk asterisk.

2.2.10 SIP

2.2.10.1 Pengertian SIP

Session Initiation Protocol atau disingkat SIP adalah suatu protokol

yang dikeluarkanoleh group

yang tergabung dalam Multiparty Multimedia

Session

Control (MMUSIC)

yangberada

dalam organisasi

Internet

Engineering Task Force (IETF) yang di dokumentasikan kedalam

dokumen request for command (RFC) 2543 pada bulan Maret 1999. SIP

merupakan protokol

yang berada pada layer aplikasi yang mendefinisikan

proses awal, pengubahan, dan pengakhiran

(pemutusan)

suatu

sesi

komunikasi

multimedia.

Sesi komunikasi

ini

termasukhubungan

multimedia, distance learning, dan aplikasi

lainnya (Taufiq, Muhammad,

2009).

SIP (Raharja, 2004) adalah sebuah

signaling protocol ( application

layer control

)

untuk

menciptakan,

mengatur

dan

menghentikan

sesi

komunikasi multimedia antara dua atau lebih peserta. Sesi komunikasi ini

meliputi

internet

multimedia

conference, internet

telephone

calls

dan

distribusi

multimedia.

SIP

bukan

media

transfer protocol, sehingga SIP

tidak membawa

packet

suara

atau video.

SIP

memanfaatkan

RTP

(

Real

Time Protocol ) untuk media transfer.

2.2.10.2 Fungsi SIP

1. Call initiation

Membangun

sebuah

sesi

komunikasi

dan

mengundang user lain untuk bergabung di dalam sesi komunikasi.

2. Call modification

Bila

perlu,

SIP

dapat

memodifikasi

sesi

komunikasi.

3. Call termination :

Menutup sesi komunikasi

4. Presence

Mengetahui status user dan mengumumkan

status user pada user lain,online atau offline, away atau busy (Raharja,

2004)

2.2.10.3 Komponen SIP

Dalam hubungannya dengan IP Telephony, ada dua komponen yang

ada dalam sistem SIP, yaitu:

1. User agent

User agent terdiri dari dua komponen utama yaitu:

•

User Agent Client (UAC)

User agent ini bertugas memulai sesi komunikasi.

•

User Agent Server (UAS)

User

agent

ini

bertugas

menerima

atau

menanggapi

sesi

komunikasi.

2. Network Server

Agar user pada jaringan SIP dapat memulai suatu panggilan dan dapat

pula di panggil,maka user terlebih dahulu harus melakukan registrasi agar

lokasinya dapat di ketahui.Registrasi

dapat

dilakukan dengan

mengirimkan pesan REGISTER ke server SIP. Lokasi user dapat berbeda-

beda sehingga untuk mendapatkan lokasi user yang aktualdiperlukan

location server. Pada jaringan SIP, ada tiga tipe network server, yaitu:

•

Proxy Server

Proxy Server adalah komponen penengah antar user agent, bertindak

sebagai

server

dan

client

yang

menerima request

message dari

user

agent dan menyampaikan pada user agent lainnya. Request dapat

dilayani sendiri atau disampaikan (forward) pada proxy server lain.

Proxy server bertugas menerjemahkan dan/atau menulis

ulang request

message

sebelum menyampaikan pada

user

agent

tujuan

atau

proxy

lain. Selain itu, proxy server bertugas menyimpan seluruh state sesi

komunikasi antara UAC dan UAS.

•

Redirect server

Komponen ini adalah komponen yang menerima request message dari

user agent, memetakan alamat SIP user agent atau proxy server tujuan

kemudian menyampaikan hasil pemetaan kembali pada user agent

pengirim (UAC).

Redirect

Server

tidak

menyimpan

state

sesi

komunikasi antara UAC dan UAS setelah pemetaan disampaikan pada

UAC. Redirect server berbeda dengan proxy server, yaitu tidak dapat

memulai inisiasi request message. Selain itu, redirect server tidak

dapat menerima dan menutup sesi komunikasi.

•

Registar Server

Registar

server

adalah komponen

yang

menerima

request

message

dan lokasi sebenarnya (berupa IP dan port) agar user yang terdapat

dapat duhubungi oleh komponen SIP lainnya (berfungsi sebagai

Location Server juga). Registar server dapat dipasangkandengan Proxy

Server.

2.2.10.4 Media Gateway

Media Gateway adalah komponen SIP yang berfungsi untuk

menjembatani protokol

yang berbeda, dalam hal

ini

SIP dengan

protokol

lainnya seperti H.323, MGCP, maupun dengan telepon analog (PSTN).

Umumnya Media Gateway dipakai untuk menghubungkan antara SIP

dengan PSTN. Ada 2 tipe interface yang terdapat dalam media gateway:

1. FXO ( Foreign Exchange Office ) : interface yang menggantikan

telepon analog untuk hubungan ke PSTN atau ke PBX.

2. FXS (Foreign Exchange Office ) : interface yang menggantikan PSTN

un tuk hubungan ke peralatan seperti telepon analog, modem, fax, dan

lain – lain.

Proses perubahan format protokol adalah: ketika ada panggilan yang di-

route oleh SIP Proxy

server

untuk

menuju ke

saluran

PSTN,

maka data

tersebut akan melewati media gateway. Pada media gateway tersebut,

terjadi

penterjemahan

dari signaling

SIP

signaling lainnya

dan

sebaliknya. Hal serupa terjadi pula ketika terjadi panggilan menuju jaringan

H.323 ataupun protokol lainnya. Media gateway akan mengubah signaling

dari protokol

SIP menjadi

protokol tersebut

dan

sebaliknya

( Johnston,2004).

2.2.10.5 Cara Kerja Protokol SIP

Secara

umum

langkah

demi

langkah

standar/prosedur

interaksi

internet telephony yang normal, adalah:

1. Pemanggil akan mengirimkan sinyal INVITE ke proxy server.

2. Proxy server akan meneruskan message INVITE ke tujuan.

3. Bell akan berbunyi di komputer tujuan.

4.Jika

tujuan

ternyata

bersedia

menerima,

maka

tujuan

akan

mengirimkan

message OK

ke proxy server.

5. Proxy server akan meneruskan message OK ke pemanggil.

6.Telepon pemanggil akan memberikan message acknowledge (ACK) ke

proxy server.

7. Proxy server akan meneruskannya ke mesin tujuan yang benar.

8.Setelah proses pembentukan sambungan ini terbentuk maka hubungan

komunikassuara akan terjadi.

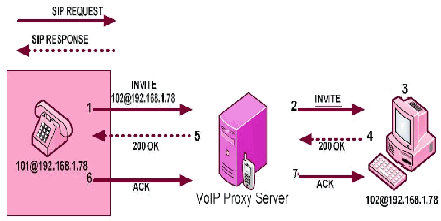

Gambar 2.15 Cara Kerja Protokol SIP

2.2.10.5.1 SIP Request

Setiap kompnen SIP mempunyai alamat SIP,dengan format :

[sip:

]<username@host>.

Contohnya

sip: username

@binus.ac.id.

Cara kerja dari SIP adalah sebagai berikut :

INVITE

Pesan ini digunakan untuk memulai suatu komunikasi atau

mengundang

user agent

lain

untuk bergabung dalam sesi komunikasi.

Message body pesan INVITE berisikan deskripsi media yang dapat

digunakan dalam komunikasi.

2. ACK

Pesan ini berfungsi memberitahukan bahwa client telah

menerima

tanggapan

terakhir

terhadap

INVITE. Message

body

pada

pesan ACK dapat membaca deskripsi media yang akan digunakan oleh

user yang dipanggil.

3. BYE

Pesan ini dikirim oleh client untuk mengakhiri komunikasi.

4. CANCEL

Pesan

CANCEL

dikirim

untuk

membatalkan

pesan

request

(INVITE).

5. OPTIONS

Pesan ini dikirimkan oleh client ke server untuk mengetahui

tentang informasi kemampuan server.

6. REGISTER

Client dapat melakukan registrasi lokasinya dengan mengirimkan

pesan REGISTER keserver SIP dimana server yang menerima pesan

2.2.10.5.2 SIP Response

Pesan respon di kirimkan setelah menerima pesan request yang

menunjukan

status

keberhasilan

server. Pesan respon didefinisikan

dengan tiga angka, angka pertama merupakan kelas respon (seluruhnya

ada

kelas

respon).

Angka

kedua

dan

ketiga

menunjukan

arti

dari

respon tersebut. Table berikut menunjukan arti kelas respon SIP.

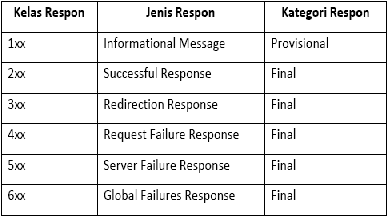

Table 2.1 SIP Response

Pesan respon terbagi atas dua kategori, yakni:

1. Provisional response.

Respon

ini

merupakan

respon

yang

dikirim oleh

server

untuk

menunjukan proses sedang berlangsung, tapi tidak mengakhiri

transaksi SIP.

2. Final reponse

Respon ini merupakan respon yang mengakhiri transaksi SIP.

2.2.10.6 Susunan Protokol SIP

SIP adalah signalling protocol, bukan media transfer protocol,

sehingga SIP tidak membawa paket data voice atau video. Sehingga

protokol SIP didukung oleh beberapa

protokol lain, diantaranya RSVP

(Resource Reservation Protocol) yang bertugas untuk

melakukan

pemesanan pada jaringan, RTP (real-time transport protocol) dan RTCP

(real-time transport control protocol) yang bertugas mentransmisikan

media dan

mengetahui kualitas layanan, serta SDP (session description

protocol) bertugas untuk mendeskripsikan sesi media. Secara default SIP

menggunakan protokol UDP tetapi pada beberapa kasus dapat juga

menggunakan TCP sebagai protocol transport.

2.2.10.6.1 RSVP (Resource Reservation Protocol)

RSVP

bekerja

pada

layer

transport. Digunakan untuk

menyediakan bandwidth agar data suarayang dikirimkan tidak

mengalami

delay ataupun kerusakan saat mencapai alamat

tujuanunicast maupun multicast.

2.2.10.6.2 RTP (Real-time Transport Protocol)

Protokol RTP menyediakan transfer media secara real-time pada

jaringan paket. Protokol RTPmenggunakan protokol UDP dan header

RTP mengandung informasi kode bit yang spesifikpada tiap paket

yang dikirimkan, hal ini membantu si penerima untuk melakukan

antisipasi jika terjadi paket yang hilang.

2.2.10.6.3 RTCP (Real-time Transport Control Protocol)

Protokol RTCP

merupakan protokol yang megendalikan transfer

media.

Protokol

ini

bekerja

sama dengan

protokol

RTP.

Dalam

satu

sesi komunikasi, protokol RTP

mengirimkan paket RTCP secara

periodik untuk memperoleh informasi transfer media dalam

memperbaiki kualitas layanan.

2.2.10.6.4 SDP (Session Description Protocol)

Protokol SDP merupakan protokol yang mendeskripsikan media

dalam suatu

komunikasi.Tujuan

protokol

SDP

adalah

untuk

memberikan

informasi

aliran

media

dalam satu

sesi

komunikasi

agar

penerima yang menerima informasi tersebut dapat berkomunikasi. Hal-

hal yang dicakup dalam protokol SDP, antara lain:

•

Nama sesi komunikasi dan tujuannya

•

Waktu sesi (jika aktif)

•

Media dalam sesi komunikasi

•

Informasi

bagaimana

cara

menerima

media

(misal:

port,

format,

dan sebagainya)

•

Bandwidth yang di gunakan dalam komunikasi

2.2.11 Pemrograman Web

2.2.11.1 Halaman Web

Halaman

web

adalah

dokumen

yang

berada

di internet, yang dapat

diakses dengan

mengetik

URL (

Uniform

Resource

Locator ).

Halaman

web terbagi dua, yaitu statis dan dinamis. Perbedaannya adalah pada

halaman statis, halaman web tersebut tidak akan berubah, semua user akan

melihat halaman yang sama bagaimanapun cara mengaksesnya. Sedangkan

halaman dinamis adalah halaman web yang dapat berubah sesuai

permintaan

user, perubahan tersebut

dikarenakan

pada

halaman

web

tersebut

telah deprogram untuk

menghasilkan

halaman

sesuai

input

user.

Ekstensi file – file tersebut umumnya adalah html, htm, asp, jsp, aspx, php,

dan sebagainya.

2.2.11.2 Client dan Server Side Scripting

Pemrograman web ( scripting ) terbagi atas dua jenis, yaitu client-side

scripting

dan

server-side

scripting.

Client-side scripting

adala

script

yang

pengolahannya

dilakukan pada

komputer client setelah mendownloadnya

dari web server dan menampilkannya pada browser. Sedangkan server-side

scripting adalah pemrograman

web dimana pengolahan script tersebut

dilakukan pada web server, dan mengirimkan hasil olahan tersebut berupa

halaman web kepada user. Contoh client-side scripting adalah vbscript da

javascript. Sedangkan

server-side

scripting

contohnya

adalah

ASP,

ASP.NET, PHP, dan JSP.

PHP :

Hypertext preprocessor ( PHP ) adalah bahasa scripting untuk

web

programming

yang

bersifat server-side

sepertinya

JSP dan ASP.

Sebagian besar perintahnya berasal dari C, Java, dan Perl dengan beberapa

tambahan

fungsi khusus PHP. PHP tidak perlu dikompilasi oleh user tapi

server

yang akan

melakukan

tugas

tersebut.

Berbeda

dengan

ASP,

PHP

merupakan open source, karenanya gratis dan bebas.

2.2.11.3 Web Server

Web serer (Wikipedia, 2008) adalah komputer yang berfungsi sebagai

penyedia

halaman

web.

Setiap web

server

mempunyai

alamat

IP,

dan

mungkin memilki suatu nama domain.

Pada dasarnya, setiap komputer

dapat difungsikan sebagai web server dengan instalasi aplikasi web server,

dan memiliki koneksi internet. Beberapa aplikasi web server tersebut

antara lain adalah Microsoft IIS, Apache HTTP server, dan Apache Tomcat

server.

2.2.11.4 Teori IMK

Dalam perancangan GUI (

Graphical User Interface ) suatu situs web

ataupun portal, perlu diperhatikan beberapa hal yang dapat mempengaruhi

user dalam menggunakan web tersebut. Perancangan GUI tersebut

hendaknya memudahkan dalam mengaksesnya

dan

menarik

bagi

user.

Penggunaan

Delapan

Aturan

Emas

dalam perancangan

GUI,

sangat

perlu

diterapkan sebagai

pedoman dalam

perancangan

GUI (Shneiderman, Ben,

2009).

Adapun Delapan Aturan Emas tersebut adalah :

a. Berusaha Konsisten

Konsistensi

urutan

dari

proses

aksi

dibutuhkan

dalam situasi

yang

sama,terminologi identik dapat digunakan seperti menu dan tampilan

help dan konsistensi dari perintah juga perlu diperhatikan.

b. Memungkinkan frequent users menggunkan shortcuts.

Ketika

frekuensi penggunaan

meningkat,

maka user

ingin mengurangi

langkah

interaksi

dan meningkatkan

kecepatan

interaksi.

Seperti

function keys, hidden commands dan

fasilitas makro sangat bermanfaat

digunakan sebagai shortcut bagi user yang sudah mahir.

c. Memberikan umpan balik yang informatif.

Untuk setiap

proses

aksi,

seharusnya

ada

sistem feedback.

Bagi

user

yang mahir dan proses aksi minor, maka respon yang dihasilkan yang

sederhana, sedangkan untuk user yang belum mahir dan untuk proses

aksi major, maka respon yang dihasilkan harus lebih terarah.

d. Merancang dialog yang memberikan penutupan ( keadaan akhir ). Urutan

dari proses aksi harus diatur ke dalam sebuah group dengan urutan awal,

tengah dan akhir. Feedback yang memiliki informasi pada penyelesaian

dari group pada proses aksi dapat memberitahukan user bahwa proses

telah selesai.

e. Memberikan pencegahan kesalahan dan penanganan kesalahan yang

sederhana.

Bila

dimungkinkan,

desain

suatu

sistem sehingga

user

tidak

dapat

membuat kesalahn yang fatal, jika terjadi kesalahan, maka system harus

dapat mendeteksi kesalahan dan menawarkan mekanisme yang simple

untuk menangani kesalahan.

Memungkinkan pembalikan aksi yang mudah.

Fungsi ini diperlukan, sejak user tahu bahwa kesalahan dapat dibatalkan

prosesnya, dan juga memberikan kepercayaan untuk melakukan

eksplorasi terhadap opsi yang tidak dikenal.

g. Mendukung pusat kendali internal ( internal locus of control ).

Bagi user yang sudah mahir sangat menginginkan bahwa mereka yang

memegang

kendali

system

dan

system merespon

terhadap

aksi

yang

dilakukan. Desain system yang

membuat user adalah

inisiator dari aksi

bukanlah yang memberikan respon.

h. Mengurangi beban ingatan jangka pendek.

Batasan yang dimiliki manusia untuk melakukan proses informasi dalam

memori jangka pendek membutuhkan tampilan yang sederhana,

halaman yang dimiliki harus diperhitungkan, frekuensi pergerakan layar

dapat dikurangi, dan waktu pelatihan yang memadai.

2.2.12 Basis Data

Basis Data ( Anonymous, 2009a2) adalah kumpulan informasi yang

disimpan di dalam komputer secara

sistematik sehingga dapat diperiksa

menggunakan suatu program komputer untuk memperoleh informasi dari

basis data tersebut. Perangkat lunak

yang

digunakan

untuk

mengelola

dan

memanggil kueri ( query ) basis data disebut Database Management Sistem (

DBMS

)

atau

sistem manajemen

basis

data. Database

server

menggunakan

DBMS sebagai basis datanya untuk

melayani

kebutuhan

penyimpanan

informasi. Beberapa DBMS yang sering digunakan antara lain MySQL, SQL

Server, PostgreSQL, Oracle.

MySQL adalah structured query language database server. Tata bahasa

pemrgraman

SQL di aplikasi MySQL

menggunakan

tata

bahasa

(

syntax

)

SQL

standar.

MySQL

digunakan

karena

memiliki

kecepatan

yang baik,

reliabilitas dan kemudahan. MySQL

mengimplementasikan konsep client-

server yang terdiri dari daemon mysqld dan beragam jenis aplikasi client dan

library.

2.2.13 State Transsition Diagram ( STD )

State

Transition

Diagram

(

STD

)

digunakan

untuk

menggambarkan

sifat dinamis dari suatu objek. STD mengilustrasikan berbagai keadaan ( state

) yang dimiliki suatu objek, event yang menyebabkan perubahan state, serta

aturan yang ada untuk transisi antar state pada suatu objek. Dengan kata lain

STD menjelaskan state apa dari objek yang dapat melakukan transisi ke state

lain.

Symbol – symbol STD antara lain :

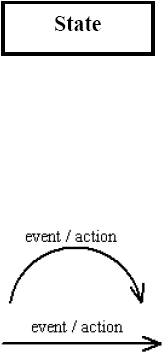

1. State, symbol :

Gambar 2.16 State

Merepresentasikan keadaan pada suatu waktu.

2. Event / action, symbol :

Gambar 2.17 Action

Merepresentasikan hubungan antara keadaan ( state ) yang berbeda.

Pada

panah

tersebut

ditulis

dengan event

yang

menyebabkan

perubahan

tersebut dan akibat yang dihasilkan.

2.2.14 Unified Modelling Language (UML)

Menurut Grady Booch(1998,p13), UML adalah bahasa standard untuk

melukiskan

software blueprints.

UML

digunakan

untuk

menggambarkan,

menspesifikasikan, merancang, dan dokumentasi dari artfacts of a software-

intensive sistem.

Unified

Modeling

Language

(UML)

adalah bahasa

spesifikasi standar

untuk mendokumentasikan, menspesifikasikan, menggambarkan, dan

membangun

sistem perangkat

lunak

seperti

halnya pada business

modelling

dan

sistem lainnya.

UML

tidak

berdasarkan

pada

bahasa

pemrograman

tertentu.

Standar

spesifikasi

UML

dijadikan standar defacto oleh OMG

(Object

Management

Group)

pada tahun

1997.UML

yang

berorientasikan

object mempunyai beberapa notasi standar.

Spesifikasi

ini

menjadi

populer

dan

standar

karena

sebelum adanya

UML, telah ada berbagai macam spesifikasi yang berbeda. Hal ini

menyulitkan

komunikasi

antar

pengembang

perangkat

lunak.

Untuk itu

beberapa pengembang spesifikasi yang sangat berpengaruh berkumpul untuk

membuat standar baru. UML dirintis oleh Grady Booch OOD (Object-

Oriented

Design),

Jim Rumbaugh

OMT

(Object Modeling

Technique),

dan

Ivar Jacobson OOSE (Object-Oriented Software Engineering).

UML

mendeskripsikan OOP

(Object Oriented Programming) dengan

beberapa diagram.

2.2.14.1 Use-case Diagram

Use-case modeling merupakan proses pemodelan fungsi-fungsi

sistem dalam konteks peristiwa-peristiwa bisnis, siapa yang mengawalinya,

dan

bagaimana sistem itu

merespons

hal

tersebut.

Menurut

Grady

Booch

(1998, p97) diagram use-case adalah diagram yang

menunjukkan

serangkaian

use

case

dan

aktor

dan

hubungannya.

Diagram use-case

digunakan untuk mengilustrasikan gambaran statis use case sebuah sistem.

Diagram

use-case

sangat

penting

dalam

pengaturan

dan

pemodelan

behavior sistem. Diagram use-case menggambarkan interaksi antara sistem

dengan

sistem eksternal

dan

pengguna.

Dengan

kata

lain,

secara

grafis

menggambarkan

siapa

yang

menggunakan

sistem dan

dengan

cara

apa

pengguna mengharapkan untuk berinteraksi dengan sistem. Salah satu

tantangan bagi semua tim pengembangan sistem informasi, dan khususnya

analis sistem, adalah kemampuan untuk memperoleh persyaratan sistem

yang benar dan yang diperlukan para stakeholder dan menetapkannya

dalam sebuah cara yang dapat dipahami para stakeholder agar persyaratan-

persyaratan itu dapat di validasi dan di verifikasi. Industri pengembangan

perangkat

lunak

telah

mempelajari

bahwa

untuk

meraih

sukses

perencanaan, analisis, design, konstruksi, dan penyebaran sistem informasi,

analisis sistem pertama-tama harus memahami kebutuhan para stakeholder

dan

mengapa

sistem harus

dikembangkan-

konsep

yang

disebut

user-

centered development/ pengembangan berpusatkan

pengguna.

Dengan

fokus

kepada pengguna sistem, analis dapat berkonsentrasi untuk

mengembangkan bagaimana sistem akan digunakan dan bukan bagaimana

sistem dibangun.

Pemodelan use-case awalnya disusun oleh Dr. Ivar Jacobson pada

tahun 1986 dan menjadi populer setelah beliau menerbitkan buku, Object-

Oriented

Software

Engineering,

pada

tahun

1992.

Jacobson

menggunakan pemodelan use-case sebagai kerangka kerja untuk

metodologi objectory-nya dengan sukses digunakannya untuk

mengembangkan

sistem informasi

berorientasi-objek.

Penggunaan

pemodelan use-case memfasilitasi dan mendorong keterlibatan pengguna,

yang merupakan faktor sukses kritis untuk memastikan sukses proyek.

Ada dua alat utama yang digunakan saat menyajikan pemodelan use-

case. Pertama adalah use-case diagram, yang secara grafis menggambarkan

sistem sebagai

sebuah

kumpulan

use-case,

pelaku(pengguna),

dan

hubungan

keduanya.

Diagram ini

mengkomunikasikan

lingkup

kejadian

bisnis

yang harus

diproses

oleh

sistem.

Detil

setiap

kejadian

bisnis

dan

bagaimana pengguna dapat berinteraksi dengan sistem digambarkan dalam

artifak kedua yang dinamakan use-case narrative, yang merupakan

deskripsi tekstual

tentang kejadian bisnis

dan

bagaimana

pengguna akan

berinteraksi dengan sistem untuk menyelesaikan tugas.

Sistem

Use case 1

Use case 2

Actor 1

Actor 2

Use case 3

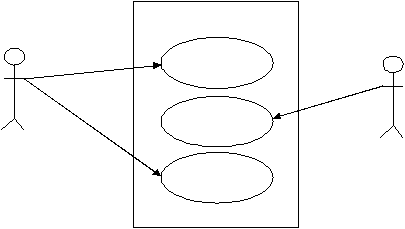

Gambar 2.18 Diagram Use Case

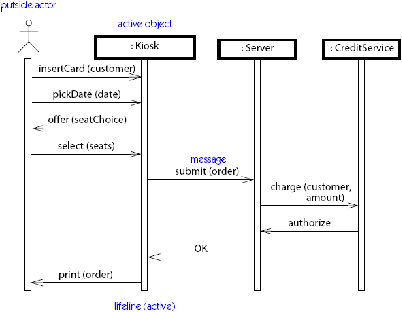

2.2.14.2 Sequence Diagram

Menurut Grady Booch (1998, p97) diagram sequence adalah diagram

interaksi

yang

menekankan

urutan

waktu

dalam pengiriman

pesan.

Sequence

diagram menunjukan

interaksi

objek

dengan

waktu

yang

direpresentasikan dalam

grafik dua dimensi. Dimensi

vertical

menunjukan

waktu, digambarkan melintang kebawah. Dimensi Horizontal

menunjukkan jenis peranan yang menggambarkan individu objek dalam

diagram collaboration. Durasi aktivitas objek ditunjukkan oleh lifeline

yang

berupa

garis

putus-putus.

Message

ditampilkan

sebagai

panah

dari

satu lifeline sebuah objek ke lifeline objek yang lainnya.

Gambar 2.19 Sequence Diagram

2.2.15 Wireless LAN

Wireles Local Area Network atau Wireless LAN merupakan salah satu

jaringan

komputer

bersifat

lokal

yang memanfaatkan gelombang radio

sebagai media transfer data. WLAN menggunakan teknologi spread-spectrum

atau teknologi modulasi OFDM . Informasi data elektronik ditransfer dari

satu komputer ke komputer

lain

melalui

gelombang radio ( Sofana, 2008,

p345 )

Gambar 2.20 Wireless Lan Network

CSMA/CD

adalah

sebuah

metode

media

access control

(MAC),

metode

untuk

mentransmisikan

sinyal

yang

dimiliki

oleh node-node

yang

terhubung ke jaringan tanpa terjadi konflik, yang digunakan oleh teknologi

jaringan

Ethernet.

Dengan

metode

ini,

sebuah node

jaringan

yang

akan

mengirim

data

ke node

tujuan

pertama-tama

akan

memastikan

bahwa

jaringan sedang tidak dipakai untuk transfer dari dan oleh node lainnya. Jika

pada tahap pengecekan

ditemukan

transmisi

data

lain

dan

terjadi

tabrakan

(collision), maka node tersebut diharuskan mengulang permohonan (request)

pengiriman pada selang waktu berikutnya yang dilakukan secara acak

(random). Dengan demikian maka jaringan efektif bisa digunakan secara

bergantian.

CSMA/CD

didefinisikan

dalam

spesifikasi

IEEE

802.3

( Anonymous, 2009a3).

Carrier

Sense

Multiple Access

dengan

Collision

Avoidance.

Dalam

CSMA, sebuah stasiun yang ingin mengirimkan paket,

pertama harus

mendengarkan

saluran

untuk

ditentukan jumlah waktu sehingga untuk

memeriksa aktivitas apapun pada saluran. Jika saluran sensed "idle" maka

diperbolehkan

untuk

mengirim. Jika

saluran dinyatakan sebagai

"busy"

stasiun harus menunda transmisi. Ini adalah kedua inti dari CSMA / CA dan

CSMA / CD. Dalam CSMA

CA (LocalTalk), setelah saluran

jelas, stasiun

mengirim sinyal

memberitahu semua

stasiun

lainnya

untuk

tidak

menyebarkan,

kemudian

mengirimkan paket-nya.

Dalam Ethernet

802,3,

stasiun terus menunggu waktu, dan memeriksa untuk melihat apakah saluran

masih bebas. Jika bebas, stasiun mengirim, dan menunggu untuk

mendapatkan pengakuan sinyal bahwa paket telah diterima.

CSMA/CA didefinisikan dalam spesifikasi IEEE 802.3, sementara

untuk jaringan

nirkabel didefinisikan dalam IEEE 802.11

( Anonymous,2009f ).

2.2.16 WiMax

Broadband wireless access (BWA) standar yang saat ini umum diterima

secara

luas

digunakan

adalah

standar

yang dikeluarkan oleh institute

electrical and electronics

engineering

(IEEE),

seperti

standar

802.15

untuk

personal area network (PAN), 802.11 untuk jaringan wireless fidelity (WiFi),

dan world wide interoperability microwave access (WiMax).

Wimax merupakan standar internasional tentang broadband wireless

access

yang mengacu

pada

standar

IEEE

802.16.

standar

ini

kemudan

dikembangkan lebih lanjut olehforum gabungan antar perusahaan –

perusahaan dunia

terkait

(produsen produk

–

produk

wireless, produsen

–

produsen chip, operator –

operator wireless), atau disebut dengan Wimax

forum. Dengan kemampuan untuk menyalurkan data kekcepatan tinggi,

banyak kemampuan yang lebih yang ditawarkan oleh teknologi WiMax

disbanding

teknologi

sebelumnya

seperti kemampuan

diterapkan dalam

kondsi NLOS, aplikasinya baik untuk fixed, nomadik, portable maupun

mobile.

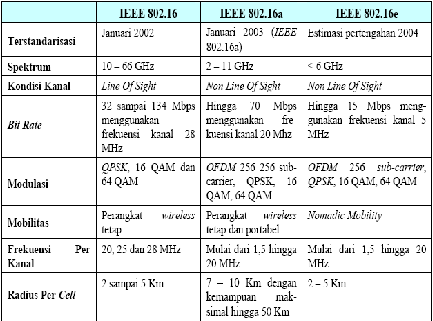

Table 2.2 Perbandingan Wimax

2.2.16.1 QoS pada WiMax

Dengan

lahirnya teknologi baru di jaringan

wireless seperti wimax

tentunya diiriringi dengan kemampuan yang lebih bila dibandingkan

dengan teknologi generasi sebelumnya.

Disamping

mengusung

isu

interoperability,

security,

avaiblity,

capability (mampu

memberikan

layanan broadband),

non

line

sight(NLOS),

jarak

jangkau

yang

luas

dan mobility, maka wimax tak kalah penting juga menewarkan quality of

service.

Berdasarkan kondisi tersebut fitur Qos sanagtalah penting dan dapat

dijadiakan suatu nilai tambah dari teknologi wimax, terdapat 4 fitur yang

disediakan oleh wimax. Berikut 4 fitur yang dimaksud meliputi :

1. UGS (Unsolicited Grant Service)

UGS digunakan

untuk layanan yang membutuhkan jaminan transfer

data dengan prioritas paling utama. Dengan demikian service criteria

UGS ini memiliki karakteristik :

•

Seperti

halnya

layanan

CBR

(constant

bit

rate)

pada

ATM,

UGS

dapat

memberikan

transfer

data secara

periodic

dalam ukuran

yang

sama.

•

Untuk layanan – layana yang membutuhkan jaminan realtime.

•

Digunakan untuk

layanan yang

sensitf

terhadap

throughput,

latency,dan jitter seperti layanan pada TDM maksimum dan

minimum bandwith yang sama.

Contohnya untuk aplikasi VoIP, T1/E1, atau ATM CBR

2. RTPS (Realtime Polling Service)

•

Digunakan

untuk

layanan

yang

sensitive

terhadap

throughput

dan

latency namun dengan toleransi yang lebih longgar bila dibandingkan

dengan UGS.

•

Garansi rate dan syarat delay yang telah ditentukan

Contohnya MPEG video, VoIP, video conferencing.

3. NRTPS (Non Realtime Polling Service)

•

Digunakan

untuk aplikasi

yang

membutuhkan

throughput

yang

intensif dengan garansi minimal pada latencynya.

•

Layanan non realtime dengan regular variable size burst.

•

Layanan mungkin dapat diekspand sampai full bandwith namun

dibatasi pada kecepatan maksimum yang telah ditentukan.

•

Garansi rate diperlukan namun delay tidak digaransi. Contohnya

aplikasi seperti video dan audio streaming.

4. BE(Best Effort)

•

Untuk trafik

yang tidak membutuhkan jaminan kecepatan data (best

effort).

•

Tidak ada jaminan pada rate atau delaynya

Contohnya aplikasi internet (web browsing), email dan ftp.

2.2.16.2 Perangkat pada wimax

Perangkat pada wimax secara umum terdiri dari BS di sisi pusat dan

CPE di sisi pelanggan. Namun demikian masih ada perangkat tambahan

seperti

antenna,

kabel

dan

aksesoris lainnya.

Beberapa

perangkat

yang

digunakan di teknologi wimax dapat diuraikan secara berikut :

•

Base Station

Base station merupakan perangkat transceiver (transmitter dan receiver

)

yang biasanya dipasang satu lokasi dengan jaringan internet protocol.

Dari base station ini akan disambungkan ke beberapa CPE dengan

media interface gelombang radio (RF) yang mengikuti standar wimax.

•

Antena

Antenna yang dipakai base station dapat berupa sector 60, 90 atau 120

tergantung dari area yang akan dilayani.

•

Remote station

Secara

umum remote

station

atau CPE

terdiri dari

outdoor

unit

dan

indoor unit, perangkat radionya ada yang terpisah dan ada yang

terintegrasi dengan antenna.

2.2.16.3 Sistem pada WiMax

2.2.16.3.1 FDD dan TDD

Penggunaan dua profile seperti duplex, yaitu TDD dan FDD,

memberikan pilihan pada wimax untuk dapat menerapkan QoS yang

sesuai. Masing – masing memiliki keunggulan dan konsekuensi

dalam penerapannya.

Sistem FDD,

seperti

banyak

digunakan

pada

telepon selular memerlukan pasangan alokasi kanal frekuensi masing

masing untuk download dan upload. Terdapat dua tipe FDD yang

digunakan, yaitu continous FDD dan burst FDD. Pada continoud

FDD

semua

dapat

mengirim dan

menerima

secara

bersamaan.

Karena

download

selalu dalam kondisi

dan

mengirimkan

trafik

secara

broadcast

dengan

metode

time division

multipleks

(TDM).

100

Sedangkan kanal upload menggunakan time division

multiple access

(TDMA) yang digunakan secara bersamaan oleh semua SS dan BS

akan menanggapinya dengan mengalokasikan bandwith kepada SS

yang bersesuaian. Pada burst FDD, tidak semua dapat melakukan

pengiriman dan penerimaan secara bersamaan, melainkan SS yang

hanya full duplex.

Sistem TDD

dapat

mengalokasikan

bandwith

secara

dinamis

sesuai dengan kebutuhan trafik. Pengalokasian terdapat pada frame

TDD yang memiliki panjang waktu tetap. Salah satu kelebihan TDD

dalam penerapan

QoS

adalah

penentuan

profile

dari

burst

single

carrier modulation sperti pemilihan parameter transmisi, tipe

modulasi, dan coding, dapat dilakukan sendiri – sendiri pada masing

–

masing QoS.

2.2.16.3.2 LOS dan NLOS

Pada system komunikasi wireless telah umu dikenal kondisi LOS

dan NLOShal ini berkaitan dengan daerah pancar antara BS dan SS

yang

lebih

dikenal

dengan

Fresnel

zone.

Daerah

Fresnel

zone

clearance tergantung pada frekuensi kerja dan jarak antara BS dan SS.

101

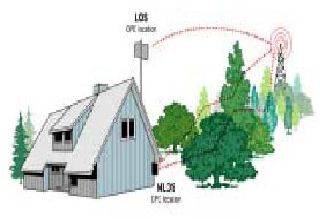

Gambar 2.21 LOS

Pada

kondisi

LOS,

antara

pengirim

dan

penerima

tembus

pandang secara langsung tanpa ada rintangan(first Fresnel zone).

Apabila criteria ini tidak terpenuhi maka penerimaan sinyal akan turun

secara drastis. Pada kondisi NLOS, sinyal yang sampai pada penerima

telah melalui

pemantulan

(reflections),

pemecaran

(scattering), dan

pembiasan (diffractions). Sinyal yang akan diterima merupakan

gabungan

dari

direct

path,

multiple

reflected

path,

scattered

energy,

dan

propagation

path. Kondisi

multipath ini

akan

memberikan

perbedaan polarisasi, redaman, delay, pancaran, dan ketidakstabilan

dibandingkan

dengan

sinyal

yang

diterima

secara langsung melalui

direct path.

102

Gambar 2.22 NLOS

2.2.16.4 Topologi Jaringan Wimax

Topologi

jaringan

wimax

dapat

dibagi

menjadi

dalam 2

kategori besar yaitu point to multi point dan point to point.

Topologi point to multi point biasanya digunakan untuk

melayani akses langsung ke pelanggan. Dalam topologi ini BS

wimax digunakan mengatur beberapa SS. Kemampuan dari jumlah

subscriber tergantung dari tipe Qos yang ditawarkan oleh operator.

Bila tiap SS mendapatkan bandwith

yang cukup besar maka dapat

disimpulkan bahwa kapasitas jumlah user juga akan semakin

berkurang dan sebaliknya bila bandwith yang dialokasikan semakin

sedikit maka kapasitasnya akan semakin besar.

103

Topologi point to point dapat digunakan untuk backhaul

maupun dapat juga digunakan untuk komunikasi antar BS wimax

dengan single SS.

2.2.16.5 Aplikasi WiMax

Wimax merupakan evolusi dari teknologi broadband wireless access

sebelumnya, dengan fitur – fitur yang lebih menarik. Disamping

kecepatan data yang tinggi

mampu diberikan, wimax juga

membawa

isu

open standar. Dengan kecepatan data yang besar sampai 70MBps, wimax

layak

diaplikasikan

untuk

”last

mile”

broadband

connections,

backhaul

dan high speed enterprise.

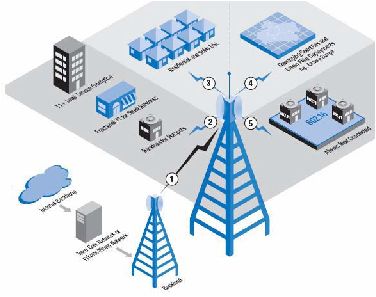

Gambar 2.23 Aplikasi Wimax

104

2.2.16.5.1 Aplikasi backhaul

Untuk aplikasi backhaul, wimax dapat dimanfaatkan untuk

backhaul wimax itu sendiri, backhaul hotspot dan backhaul teknologi

lain.

Dalam aplikasinya

ini agar dapat dipakai

secara

maksimal

maka

biasanya dilakukan konfigurasi point to point.

•

Backhaul wimax

Dalam konteks

wimax

sebagai

backhaul

dari

wimax

aplikasinya

mirip

dengan

fungsi

bts

sebagai

repeater dalam system selular.

Tujuannya untuk memperluas jangkauan dari wimax.

•

Backhaul hotspot

Sebagian besar jaringan

hotspot banyak menggunakan saluran adsl

sebagai backhauknya. Dengan keterbatasan jaringan kabel, maka

wimax juga bias dimanfaatkan sebagai backhaul hotspot.

•

Backhaul teknologi lain

Wimax dapat digunakan sebagai backhaul teknologi lain seperti

backhaul selular.

2.2.17 Wireless Fidelity

Wireless Fidelity atau

WiFi

merupakan kependekan dari Wireless

Fidelity, memiliki pengertian yaitu sekumpulan standar yang digunakan

untuk

Wireless

Local Area Networks yang

didasari

pada

spesifikasi

IEEE

105

802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat

ini sedang dalam penyusunan, spesifikasi

terbaru tersebut

menawarkan

banyak peningkatan

mulai dari

luas

cakupan

yang

lebih

jauh

hingga

kecepatan transfernya.

Awalnya

Wi-Fi

ditujukan

untuk

pengunaan

perangkat wireless dan

Jaringan AreaLAN, namun saat ini lebih banyak digunakan untuk mengakses

internet. Hal ini memungkinan seseorang dengan komputer dengan wireless

card atau personal digital assistant untuk terhubung dengan internet dengan

menggunakan access point ( Anonymous, 2009d).

2.2.17.1 Channel

Channel atau

kanal

dapat

dianalogikan seperti

jalur

–

jalur

jalan.

Yang memiliki fungsi sebagai jalur pemisah pada frekuensi yang

digunakan. Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini

(berdasarkan dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai

2.483,50 MHz. Dengan begitu mengijinkan operasi dalam 11 channel

(masing-masing 5 MHz), berpusat di frekuensi berikut:

•

Channel 1 - 2,412 MHz;

•

Channel 2 - 2,417 MHz;

•

Channel 3 - 2,422 MHz;

•

Channel 4 - 2,427 MHz;

•

Channel 5 - 2,432 MHz;

106

•

Channel 6 - 2,437 MHz;

•

Channel 7 - 2,442 MHz;

•

Channel 8 - 2,447 MHz;

•

Channel 9 - 2,452 MHz;

•

Channel 10 - 2,457 MHz;

•

Channel 11 - 2,462 MHz

2.2.17.2 Sistem keamanan pada WiFi

Security atau keamanan merupakan hal yang penting.baik itu pada

wired

LAN

ataupun

pada

Wireless

LAN.

Namun

didalam WiFi

sudah

terdapat fitur – fitur keamanan yang dapat digunakan seperti berikut :

2.2.17.2.1 Network Keys

Network

keys

digunakan dalam proses

enkripsi

dan

dekripsi

data,

terutama perangkat wireless telah mendukung WEP atau WPA. Network

keys dapat ditentukan sendiri atau disedeiakan dari perangkat, penentuan

panjang key yaitu antara 40 bit hingga 104 bit , format key ( ASCII atau

heksadesimal

)

dan

key index (

lokasi dimana key disimpan) .

semakin

panjang jumlah bit key walau hanya penambahan 1 bit key menyebabkan

peningkatan keamanan dua kali lipat.

107

2.2.17.2.2 WEP

WEP atau Wirelss Equivalent Privacy

merupakan sebuah fitur

keamanan standar unutk peralatan

Wireless. Gelombang radio yang

dipancarkan oleh WiFi sebelumnya dilakukan

enkripsi

terlebih dahulu,

ada beberapa

tingkatan enkripsi dimulai dari 40 bit, 64 bit, 128 bit, 256

bit. Penggunaan WEP akan menigkatkan keamanan data yang ditransfer

meskipun konsekuensinya adalah penurunan throughput data.

2.2.17. 2.3 WPA

WPA

atau

WiFi

Protected

Access menggunakan

protokol

enkripsi

yang lebih baik dibandingkan dengan WEP. Dengan WPA, netwoek key

akan diubah otomatis dan kemudian diotentifikasi secara teratur.

2.2.17. 2.4 WPA2

WPA2 atau

WiFi Protected Access 2 atau dikenal sebagai 802.11i.

Protokol pada WPA2 ini lebih baik dibandingkan dengan WEP ataupun

WPA

karena WPA2 mnggunakan algoritma

enkrpsi AES dan

ontentikasi802.1X. sehingga menjamin control akses jaringan lebih baik.

2.2.17.2.5 EAP

EAP

atau

Extensible

Authentication

Protocol

adalah protokol

otentikasi yang digunakan pada jaringan wireless . EAP disebut juga

108

802.1x

authentication. Dimana pengguna

wireless

harus

mengetikkan

dan password sebelum

mengkases

wireless

network.

Pengembangan protokol otentikasi yang banyak digunakan diantaranya :

EAP – TLS, protected EAP (PEAP) dengan EAP – TLS, dan Microsoft

Challenge Handshake Authentcation Protocol version 2 (MS - CHAP 2)
