Gambar 2.12 Normalisasi
2.1.12
Data Flow Diagram (DFD)
Menurut Whitten (2004, p326), DFD
merupakan
model
proses
yang
digunakan
untuk
menggambarkan aliran data
melalui sebuah sistem dan tugas
atau pengolahan yang dilakukan oleh sistem.

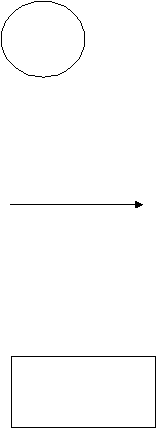

Ada beberapa kumpulan symbol untuk DFD. Penulis memilih
menggunakan notasi atau symbol DeMarco dan Yourdon, sebagai berikut:
1.
Process
Menyatakan suatu proses atau bagaimana tugas dikerjakan.
2.
Data Flow
Data yang menjadi input atau output ke atau dari suatu proses.
3.
Source atau sink
Orang,
unit
organisasi,
sistem,
atau
organusasi
luar
yang
berinteraksi
dengan sistem. Disebut juga agen eksternal atau entitas eksternal.
 |
