Jumlah uang yang harus dibayar. Sedangkan informasi yang diberikan
kasir kepada Pemilik adalah Laporan Jumlah Uang Masuk beserta Jumlah
Barang yang Terjualnya. DFD Konteksnya :

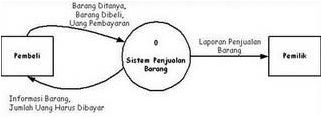

Gambar 2.14 Contoh Diagram Konteks
2.1.14
Diagram Nol
Diagram
nol adalah diagram
yang
menggambarkan proses-proses dan
aliran data yang terjadi dalam suatu sistem. Proses-proses ini dapat di pecah
menjadi proses-proses dalam aliran dan aliran data yang lebih terperinci.
2.1.15
Diagram Rinci
Diagram rinci adalah diagram yang menggambarkan rincian proses-
proses yang ada pada diagram nol dan rincian proses-proses ini dapat di pecah
lagi menjadi proses-proses yang lebih terperinci.
2.1.16
State Transition Diagram
Menurut
Whitten
(Whitten,
2004, p673), state
transition
diagram
merupakan suatu alat yang digunakan untuk menggambarkan urutan
dan
variasi screen yang dapat terjadi selama satu sesi pengguna
 |
