2.1.17
Diagram Aliran Dokumen (DAD)
Menurut
Drs.
Husein Umar(2001,p98),
sistem
yang
berdasarkan
pada
pemakaian teknologi komputer banyak terkait dengan desain salah satunya
implementasi pada alur (aliran) dokumen. Dimana diagram/bagan tersebut
memperlihatkan
input
apa
saja
yang digunakan
untuk
menghasilkan
output
yang diinginkan berdasarkan pengolahan yang telah ditentukan. Simbol-

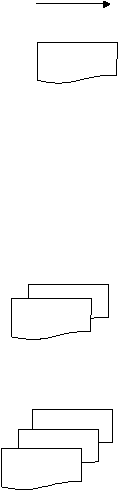

simbol pada diagram aliran dokumen:
Simbol arah arus proses
Dokumen.
Simbol ini digunakan untuk menggambarkan
semua
jenis
dokumen,
yang
merupakan formulir yang
digunakan untuk
merekam data terjadinya transaksi.
Contoh dokumen yang digambarkan dengan symbol ini
adalah
:
faktur
penjualan,
surat order
pembelian,
pengeluaran barang gudang, dll.
2
Faktur
Surat
Srt Order
Faktur ³
Dokumen dan tembusannya. Simbol ini digunakan untuk
menggambarkan dokumen asli dan tembusannya. Nomor
lembar dokumen di cantumkan di sudu kanan atas.
Berbagai dokumen.
Simbol
ini
digunakan
untuk
menggmbarkan berbagai jenis dokumen yang digabungkan
bersama
dalam satu
paket.
Simbol
dalam contoh
tesebut
menggambarkan faktur penjualan lembar ke-3 dan
dilampiri surat order penjualan order ke-1 dan surat muat.
|
