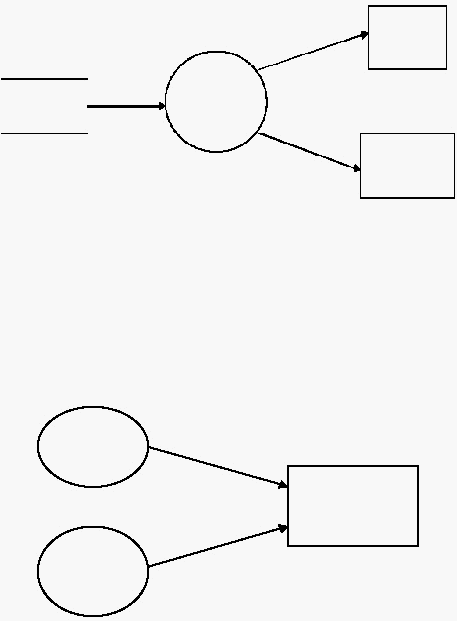

Gambar 2.23 Konsep alur data menyebar
3. Konsep Alur Data Mengumpul (Converging Data Flow)
Beberapa alur data yang berbeda sumber bergabung bersama-
sama menuju ke tujuan yang sama.
Membuat
Faktur
Siswa
Membuat
Slip
Pengiriman
Gambar 2.24 Konsep alur data mengumpul
4. Konsep Sumber atau Tujuan Alur Data
Semua alur data harus minimal mengandung satu proses. Maksud
kalimat ini adalah :
•
Suatu alur data dihasilkan dari suatu proses dan menuju ke
suatu data store dan/atau terminator (lihat gambar 6 (a)).
 |
