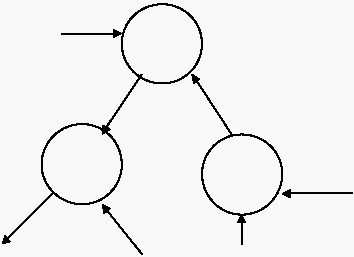

Gambar 2.28 Contoh Pemberian Nomor Pada Proses
Nomor-nomor
proses
yang
diberikan
terhadap
komponen
proses
ini
tidak
dimaksudkan
bahwa
proses tersebut
dilaksanakan
secara
berurutan. Pemberian nomor ini dimaksudkan agar pembacaan suatu
proses dalam suatu diskusi akan lebih
mudah dengan
hanya
menyebutkan
prosesnya saja jika dibandingkan dengan menyebutkan nama prosesnya,
khususnya jika nama prosesnya panjang dan sulit.
Maksud
pemberian
nomor
pada
proses yang lebih penting lagi
adalah ntuk menunjukkan referensi terhadap skema penomoran secara
hirarki ada levelisasi DFD. Dengan kata lain, nomor proses ini
merupakan asar
pemberian
nomor
pada
levelilasi
DFD (lihat gambar
28).
 |
