(a) Satu duplikat yang digunakan (b) Dua duplikat yang digunakan

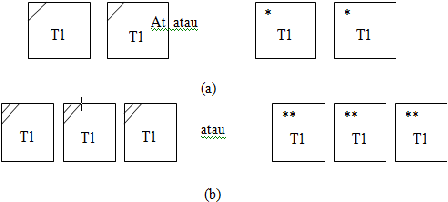

Gambar 2.30 Contoh pemakaian simbol duplikat pada terminator
2.2.6.12 Penggambaran DFD
Tidak ada aturan baku untuk menggambarkan DFD. Tapi
dari
berbagai
referensi
yang
ada,
secara garis
besar
langkah
untuk
membuat
DFD adalah :
1. Identifikasi terlebih dahulu semua entitas luar yang terlibat di
sistem.
2. Identifikasi
semua
input
dan
output
yang
terlibat
dengan
entitas
luar.
3. Buat Diagram Konteks (diagram context)
Diagram
ini
adalah
diagram
level
tertinggi
dari
DFD
yang
menggambarkan hubungan sistem dengan lingkungan luarnya.
Caranya :
•
Tentukan nama sistemnya.
•
Tentukan batasan sistemnya.
 |
