2.2.1.4.4
Simbol Use Case Diagram
Menurut
Mathiassen (2000,
p.343),
Use
case
diagram
menampilkan
hubungan
antara
aktor
dan
use
case.
Ada
beberapa
elemen atau simbol yang terdapat pada use case diagram yaitu :

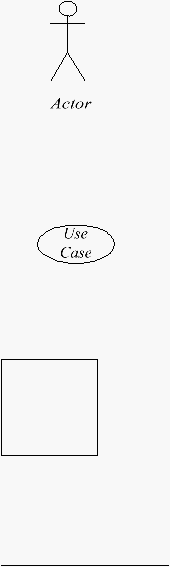

a.Actor
Gambar 2.1 Actor pada Use Case Diagram
b.Use Case
Gambar 2.2 Use Case pada Use Case Diagram
c.Use Case Group
System
Gambar 2.3 Use Case Group pada Use Case Diagram
d.
Participation
Gambar 2.4 Use Case Group pada Use Case Diagram
 |
