Nama Proses
Nama
Proses
Nama Proses
Bentuk Gane dan Sarson
Bentuk DeMarco/Yourdon
Bentuk SSADM/IDEF0

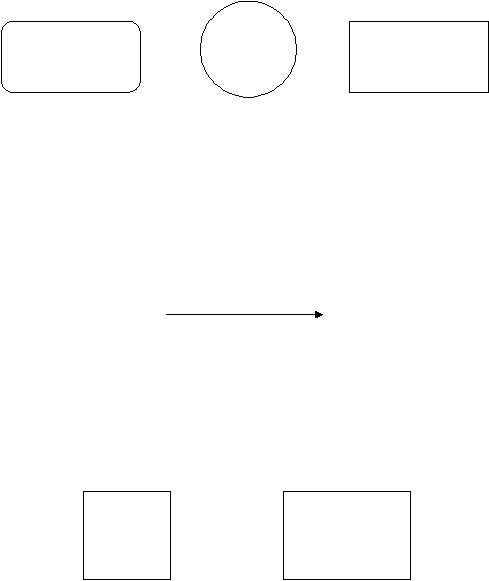

Gambar 2.3 Simbol Proses
Aliran Data atau Data Flow
Aliran data adalah data yang menjadi input atau output ke atau dari
proses.
Nama Aliran Data
Gambar 2.4 Simbol Aliran Data
Agen Eksternal
Agen
eksternal
adalah
orang,
unit
organisasi,
sistem atau
organisasi
luar
yang berinteraksi dengan sistem. Disebut juga entitas eksternal.
Agen
Eksternal
Agen
Eksternal
Bentuk Gane dan Sarson
Bentuk DeMarco/Yourdon
Gambar 2.5 Simbol Agen Eksternal
Data Store
Data
store
adalah
penyimpanan
data
yang
ditujukan
untuk
penggunaan
selanjutnya. Sinonimnya adalah file dan basis data.
|
