BAB 2
LANDASAN TEORI
Bab
ini
akan
membahas
teori-teori yang
relevan
sebagai
landasan
untuk
mendalami
analisis
perancangan
topologi jaringan
yang
diperlukan
guna
mendukung
proses bisnis PT. GMF AeroAsia. Sebagai perusahaan perawatan pesawat terbesar di
Indonesia, PT.
GMF
AeroAsia
memiliki
aktivitas
proses
bisnis
yang cukup
kompleks
karena merupakan bengkel perawatan pesawat yang lengkap dan memiliki aplikasi
kantor yang banyak serta kerja traffic yang tinggi. Sehingga dibutuhkan teknologi yang
handal untuk mendukung proses bisnis dan teori-teori teknologi tersebut akan diuraikan
pada bab ini. Bahasan diawali dengan teori jaringan, peralatan jaringan, macam-macam
jaringan, sampai pada routing protocol. Bahasan selanjutnya adalah keamanan pada
jaringan seperti teknologi VLAN serta pengenalan alat bantu perancangan dengan sistem

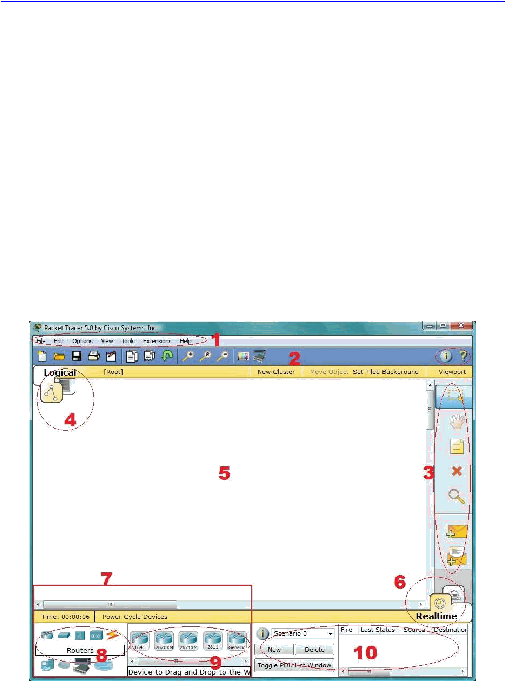

virtual menggunakan Packet Tracer versi 5 dari CISCO.
2.1 Pengertian Jaringan
Menurut Forouzan (2007, p7),
Jaringan adalah serangkaian kumpulan alat
(sering disebut node) yang terhubung oleh link
komunikasi. Node dapat berupa
komputer, printer
atau
beberapa
device
lainnya
yang
terhubung dengan
jaringan
yang mampu mengirim dan menerima data yang dihasilkan oleh node lainnya pada
jaringan.
8
|
|
9
Sebuah
jaringan
harus
dapat
memenuhi
sejumlah
kriteria.
Kriteria
yang
terpenting adalah terdiri dari performa, kehandalan, dan keamanan. (Forouzan,
2007, pp7-8).
¾
Performa
Performa dapat diukur dengan berbagai cara, termasuk waktu
transit dan waktu respon. Waktu transit adalah jumlah waktu yang
diperlukan
untuk
sebuah
pesan dikirim dari
satu device
ke device
lain.
Waktu respon adalah waktu yang berlangsung antara pemeriksaan
informasi dan respon. Performa sebuah jaringan bergantung pada
sejumlah faktor, termasuk jumlah pengguna, jenis media transmisi,
kemampuan hardware yang terhubung, dan efisiensi software.
¾
Kehandalan
Selain
pengiriman
akurasi, kehandalan
jaringan
diukur
berdasarkan frekuensi kegagalan, waktu yang dibutuhkan sebuah
link
untuk pulih dari kegagalan, dan ketahanan jaringan dalam bencana.
¾
Keamanan
Masalah-masalah keamanan
jaringan termasuk melindungi data
dari akses yang tidak sah, melindungi data dari kerusakan, dan
pelaksanaan kebijakan dan prosedur
untuk pemulihan dari pelanggaran
dan kehilangan data.
|
|
10
Jaringan komputer menjadi penting karena digunakan dalam komunikasi
dan pertukaran data. Hampir di setiap perusahaan terdapat jaringan komputer untuk
memperlancar arus informasi didalam perusahaan tersebut, sehingga dengan adanya
jaringan komputer sangat membantu dalam meningkatkan efisiensi bisnis.
Sebuah
jaringan
pada
awalnya
hanyalah
berskala
kecil yaitu
biasanya
dengan teknologi Local Area Network (LAN), yang
umumnya
hanya dibatasi oleh
area lingkungan seperti perkantoran disebuah gedung. Kemudian berkembang
menjadi lingkup area yang luas dengan teknologi Metropolitan Area Network
(MAN) misalnya untuk antar wilayah dan Wide Area Network (WAN) untuk antar
negara, sehingga pengguna pada daerah geografis yang luas dapat dihubungkan.
Internet merupakan suatu jaringan komputer raksasa yakni terdiri dari
jutaan LAN, MAN dan WAN yang terhubung dan dapat saling berinteraksi. Hal ini
dapat terjadi karena adanya perkembangan teknologi jaringan yang sangat pesat,
sehingga
dalam beberapa
tahun
saja
jumlah
pengguna
jaringan
komputer
yang
tergabung
dalam
internet
berlipat
ganda,
karena
dengan
internet
para
pengguna
dapat melakukan komunikasi tanpa adanya batasan geografis.
2.2 Peralatan Jaringan Komputer
Peralatan yang terhubung langsung ke segmen jaringan disebut sebagai
sebuah device. Device ini dipecah menjadi dua klasifikasi. Klasifikasi pertama
adalah end-user device (device untuk pengguna akhir). End-user devices mencakup
|
 11
komputer, printer, scanner dan device
lain
yang
menyediakan
service langsung ke
user.
Klasifikasi
kedua
adalah network
device. Network devices mencakup
semua
device
yang
menghubungkan
end-user
device bersamaan
untuk
memungkinkan
mereka berkomunikasi. Contoh network device diantaranya :
• Switch
Switch merupakan network device yang bekerja pada Layer 2 model OSI,
yang mampu melakukan manajemen transfer data yaitu hanya meneruskan data
ke
segmen
yang dituju.
Switch tidak
melakukan
konversi
format
data. Switch
mempelajari
host
mana
saja
yang terhubung
ke
suatu
port dengan
membaca
Media Access Control (MAC) Address asal yang ada di dalam frame kemudian
switch membuka sirkuit virtual antara node sumber dengan node tujuan.
Dengan demikian komunikasi dua port tersebut tidak mempengaruhi traffic dari
port lain. Hal terebut membuat LAN lebih efisien. Gambar berikut adalah
simbol switch :
Gambar 2.1 Switch Symbol
• Router
Router
adalah
sebuah
alat
atau
perangkat
lunak
dalam komputer
yang
menentukan
kemana
jaringan
berikutnya
akan
dikirim kepada
atau
menuju
tujuannya. Router ini biasanya dihubungkan dengan kurang lebih dua jaringan
|
 12
dan
memilih
jalan atau cara untuk
mengirimkan tiap
informasi didasari pada
jaringan yang berhubungan dengan router.
Router
biasanya bertugas
melakukan
routing
paket
data dari source ke
destination pada LAN, dan menyediakan koneksi ke WAN. Dalam lingkungan
LAN, router membatasi broadcast domain, menyediakan layanan local address
resolution
seperti
ARP
(Address
Resolution
Protocol) dan
RARP
(Reverse
Address Resolution Protocol),
dan
membagi network
dengan menggunakan
struktur subnetwork. Gambar berikut adalah simbol router :

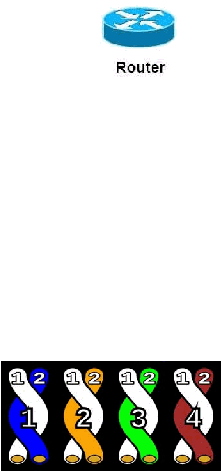

Gambar 2.2 Router Symbol
• Cable Cat5
Cable
Cat5 adalah
kabel
UTP
(Unshielded Twistet
Pair)
atau
STP
(Shielded Twister Pair). Kabel dari tembaga yang dililit (twist) menjadi satu.
Ada empat pasang kabel yang terdapat dalam satu pembungkus luar yaitu biru –
putih, kuning – putih, hijau – putih dan coklat – putih.
Gambar 2.3 Cable Cat5
|
|
13
• Access Point
Access Point (AP) berperan sebagai sentral hub
pada infrastruktur
WLAN (Wireless
LAN). AP dilengkapi dengan antena dan menyediakan
koneksi wireless pada daerah tertentu yang disebut cell
2.3 Macam - Macam Jaringan
2.3.1 Local Area Network (LAN)
Menurut Casad dan Newland (1997, p32), Local Area Network (LAN)
adalah sekelompok komputer dan jaringan perangkat komunikasi yang saling
terhubung
dalam wilayah
geografis
terbatas,
seperti
sebuah
gedung
atau
kampus. LAN ditandai oleh berikut:
¾
Mentransfer data dengan kecepatan tinggi.
¾
Ada dalam wilayah geografis yang terbatas.
¾
Umumnya lebih murah.
LAN dapat digambarkan secara sederhana seperti dua buah PC dan
printer yang
terdapat
pada home
office, atau
secara luas dapat
dilihat
pada
perusahaan yang dalam perusahaan tersebut suara, bunyi, dan video
peripherals termasuk
didalamnya.
LAN
hanya
dapat
terhubung
dengan
beberapa kilometer saja.
|
 14

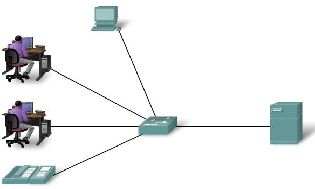

Gambar 2.4 berikut menggambarkan jaringan Local Area Network
(LAN).
Gambar 2.4 Local Area Network (LAN)
Setiap
personal
computer (PC)
yang menggunakan LAN,
membutuhkan
Network
Inteface
Card (NIC)
atau
Network
Adapter
Card
(NAC). Card ini berfungsi untuk memindahkan data dari PC ke jaringan dan
dari jaringan ke PC.
Ukuran LAN dapat ditentukan dengan pembatasan jumlah user per
software, atau dengan pembatasan jumlah pengguna untuk mengakses sistem
operasi. Selain ukuran, LAN dibedakan dari jenis jaringan lainnya oleh media
transmisi dan topologi. Secara umum, LAN tertentu akan menggunakan hanya
satu
jenis
medium transmisi.
Dan
secara
khusus,
LAN
memiliki jangkauan
kecepatan
data
sebesar
4-16
Mbps.
Akan
tetapi
sangat
umum
untuk
LAN
untuk memiliki kecepatan data sebesar 100 Mbps atau 1 Gbps.
|
|
15
Biasanya,
LAN
menggunakan
pendekatan
jaringan broadcast
lebih
daripada
pendekatan
switching.
Dengan
broadcast communication network,
tidak ada node-node penengah. Pada
masing-masing station, terdapat sebuah
transmitter/receiver yang
menghubungkan
media
dengan
station dengan
station lain. Sebuah
transmisi
dari
satu station disiarkan
dan
diterima
oleh
semua station-station lain. Data biasanya ditransmisikan dalam bentuk paket.
Karena medianya dibagi, maka hanya ada satu station pada saat itu yang dapat
mentransmisikan paket.
2.3.2 Wide Area Network (WAN)
Wide Area Network (WAN)
merupakan jaringan komputer jarak jauh
untuk transmisi data, gambar, audio,
dan informasi video melalui area
geografis yang besar yang mungkin terdiri dari suatu negara, sebuah benua,
atau bahkan seluruh dunia. (Forouzan, 2007, p14).
Menurut Casad dan Newland (1997, pp32-33) WAN ditandai oleh
berikut:
¾
Ada dalam suatu wilayah geografis yang luas.
¾
Lebih rentan terhadap kesalahan karena jarak perjalanan data.
¾
Interkoneksi dari beberapa LAN.
¾
Lebih canggih dan kompleks daripada LAN.
¾
Teknologinya mahal.
|
 16

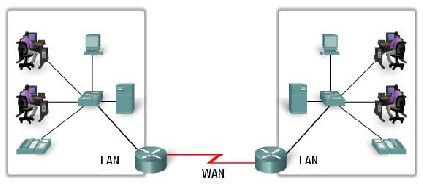

Gambar 2.5 berikut menggambarkan jaringan Wide Area Network (WAN).
Gambar 2.5 Wide Area Networks (WAN)
Biasanya, WAN diimplementasikan menggunakan satu dari dua
teknologi ini : Circuit Switching dan Packet Switching.
Circuit
Switching merupakan
jalur
komunikasi
yang
tepat
dibangun
diantara
dua station
melewati node atau
persimpangan
jaringan.
Jalur
yang
dimaksud adalah suatu rangkaian jaringan fisik yang terhubung diantara node.
Pada
masing-masing
jaringan,
suatu logical channel dimasukkan ke dalam
proses koneksi ini. Data
yang dikirimkan oleh sumber station ditransmisikan
sepanjang
jalur
yang
tepat
secepat
mungkin.
Pada
setiap
node,
data
yang
masuk diarahkan atau dialihkan ke channel keluar yang tepat tanpa
mengalami
penundaan
sama
sekali.
Contoh
yang
paling
umum dalam hal
circuit switching adalah jaringan telepon.
|
|
17
Untuk jaringan Packet Switching menggunakan pendekatan yang
berbeda.
Dalam
hal
ini,
tidak
perlu
menggunakan
kapasitas
transmisi
sepanjang jalur melewati jaringan. Cukup dengan, data dikirim keluar dengan
menggunakan
rangkaian
potongan-potongan
kecil secara berurutan,
yang
disebut packet. Masing-masing packet
melewati jaringan dari satu node ke
node yang lain sepanjang jalur yang membentang dari sumber ke tujuan. Pada
setiap node, seluruh
packet
diterima,
disimpan
dengan
cepat,
dan
ditransimisikan ke node
berikutnya. Jaringan packet
switching umumnya
dipergunakan untuk komunikasi dari terminal ke komputer dan dari komputer
ke komputer.
2.3.3 Metropolitan Area Network (MAN)

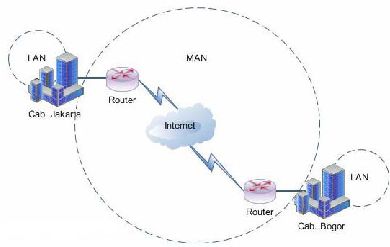

Menurut Forouzan (2007, p15), Metropolitan Area Network (MAN)
adalah jaringan dengan ukuran berada diantara LAN dan WAN. MAN dapat
mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga antar
kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum.
MAN mampu menunjang data dan suara, bahkan dapat berhubungan
dengan
jaringan
televisi kabel.
MAN adalah
satu
rangkaian
komputer
yang
disambungkan
antara
satu
sama
lain pada
kedudukan
geografi
yang
luas,
gabungan LAN dan WAN pada satu lokasi kepada satu LAN dan WAN pada
lokasi
yang
lain
dengan
penyambungan
kepada
backbone
yang
dijalankan
oleh standar telekomunikasi.
|
 18
Gambar 2.6 berikut menggambarkan Metropolitan Area Network (MAN).
Gambar 2.6 Metropolitan Area Network (MAN)
Keunggulan dari MAN itu sendiri, MAN dapat
mentransfer data
dengan berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti
kampus, perkantoran, pemerintahan, dan sebagainya.
2.4 Topologi Jaringan
Topologi
merupakan perencanaan
bagaimana pengkabelan akan terkoneksi
dengan node
dan
bagaimana
node
akan berfungsi
dalam jaringan
satu
sama
lain.
Sebuah topologi mendefinisikan pengaturan node, kabel, dan konektivitas perangkat
yang membentuk jaringan. (Casad dan Newland, 1997, p164).
|
 19
Berikut
ini adalah beberapa topologi jaringan, yaitu:
a.
Topologi Bus
Beberapa node dipasangkan dengan jalur data (bus).
Masing-masing
node dapat melakukan tugas-tugas dan operasi yang berbeda namun semua
mempunyai
hierarki
yang
sama.
Topologi ini biasanya menggunakan kabel
coaxial, yang sekarang sudah sangat jarang digunakan atau diimplementasikan.
Pada topologi ini semua terminal terhubung ke jalur komunikasi. Gambar
berikut adalah gambaran dari topologi bus:
Gambar 2.7 Topologi Bus
b.
Topologi Star
Beberapa node yang dipasangkan dengan simpul pusat, yang
membentuk jaringan fisik seperti bintang, semua komunikasi ditangani
langsung
dan
dikelola
oleh
host
yang
berupa
main
frame
komputer
seperti
switch dan hub. Topologi star digunakan dalam jaringan yang padat, ketika end
|
 20
point dapat dicapai langsung dari lokasi pusat, kebutuhan untuk perluasan
jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan
susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua
komputer
dan
perangkat
terhubung
ke central point. Jadi bila ada salah satu
komputer atau perangkat yang mengalami
kerusakan maka tidak akan
mempengaruhi yang jaringan yang lainnya.
Berikut ini gambar topologi Star sebagai gambaran :
Gambar 2.8 Topologi Star
Pada topologi ini semua transmisi dari stasioner yang satu ke stasioner
yang lain harus melalui server, setelah itu baru dikirim ke alamat yang dituju.
c.
Topologi Hierarchical
Berbentuk seperti pohon bercabang yang terdiri dari komputer induk
(host) yang dipasangkan dengan simpul atau node lain secara berjenjang,
jenjang yang lebih tinggi berfungsi sebagai pengatur kerja jenjang dibawahnya,
|
 21
biasanya topologi ini digunakan oleh perusahaan besar atau lembaga besar yang
mempunyai
beberapa
cabang
daerah, sehingga
data
dari
pusat
bisa
didistribusikan ke cabang atau sebaliknya.
Berikut ini gambar topologi Hierarchical sebagai gambaran :
Gambar 2.9 Topologi Hierarchical
d.
Topologi Ring
Di
dalam topologi
Ring
semua
workstation
dan
server
dihubungkan
sehingga terbentuk
suatu pola lingkaran atau cincin. Tiap workstation ataupun
server
akan
menerima
dan
melewatkan informasi dari satu komputer ke
komputer
lain,
bila
alamat-
alamat yang
dimaksud
sesuai
maka
informasi
diterima dan bila tidak informasi akan dilewatkan. Kelemahan dari topologi ini
adalah
setiap node dalam jaringan akan selalu
ikut serta mengelola
informasi
yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan disuatu node
maka seluruh jaringan akan terganggu. Keunggulan topologi Ring adalah tidak
|
 22
terjadinya
collision
atau
tabrakan
pengiriman
data seperti
pada
topologi Bus,
karena
hanya
satu node dapat
mengirimkan
data
pada suatu saat, dan yang
lainnya menunggu hingga pengiriman data selesai.
Berikut ini gambar topologi Ring sebagai gambaran :

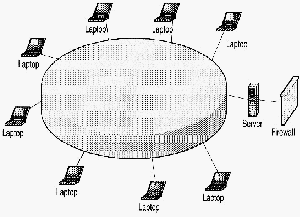

Gambar 2.10 Topologi Ring
2.5 Arsitektur Protokol Jaringan
2.5.1 Model Open System Interconnection (OSI)
Menurut
Lukas
(2006,
pp22-24),
model Open System
Interconnection (OSI) dikembangkan oleh
International Standard
Organization (ISO) sebagai model untuk merancang komunikasi
komputer
dan
sebagai kerangka
dasar
untuk
mengembangkan
protokol
|
 23
lainnya.
OSI
terdiri
dari
tujuh
layer dan
standar OSI
telah
diterima
di
industri komunikasi yang mana dipakai untuk mengatur karakteristik,
elektrik dan prosedur dari perlengkapan komunikasi.
Model
Open
System
Interconnection
(OSI)
Layer
digambarkan
seperti pada gambar 2.11 berikut :
Gambar 2.11 Model OSI
• Application Layer
Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas
jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan
kemudian
membuat pesan-pesan kesalahan. Protokol
yang berada
dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
|
|
24
•
Presentation Layer
Berfungsi untuk mentranslasikan data yang hendak ditransmisikan
oleh aplikasi ke dalam format yang dapat ditransmisikan melalui
jaringan. Protokol yang berada dalam level ini adalah perangkat lunak
redirektor
(redirector
software),
seperti
layanan Workstation
(dalam
Windows
NT)
dan
juga
Network
shell
(semacam Virtual
Network
Computing (VNC) atau Remote Desktop Protocol (RDP)).
•
Session Layer
Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat,
dipelihara, atau dihancurkan.
Selain
itu,
di
level ini juga dilakukan
resolusi nama.
•
Transport Layer
Berfungsi
untuk
memecah
data
ke
dalam paket-paket
data
serta
memberikan
nomor
urut
ke
paket-paket
tersebut
sehingga
dapat
disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level
ini juga membuat sebuah tanda bahwa paket diterima dengan sukses
(acknowledgement),
dan
mentransmisikan
ulang terhadp paket-paket
yang hilang di tengah jalan.
|
|
25
•
Network Layer
Berfungsi
untuk
mendefinisikan
alamat-alamat
IP,
membuat header
untuk
paket-paket,
dan
kemudian
melakukan routing
melalui
internetworking dengan menggunakan router dan switch layer-3.
•
Data Link Layer
Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan
menjadi format yang disebut sebagai frame. Selain
itu, pada
level ini
terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras
(seperti halnya Media Access Control Address (MAC Address)), dan
menetukan bagaimana perangkat-perangkat jaringan seperti hub,
bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802,
membagi level
ini
menjadi dua
level anak,
yaitu lapisan Logical Link
Control (LLC) dan lapisan Media Access Control (MAC).
•
Physical Layer
Berfungsi untuk mendefinisikan media transmisi jaringan, metode
pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya
Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain
itu, level ini juga mendefinisikan bagaimana Network Interface Card
(NIC) dapat berinteraksi dengan media kabel atau radio.
|
|
26
2.5.2 Model TCP/IP
Dalam perpindahan data pada jaringan komputer, sebagai alamat
tujuan dalam jaringan adalah menggunakan Internet Protocol address atau
yang biasa dikenal dengan IP address. IP address digunakan sebagai
pengalamatan
dalam
jaringan komputer,
konsep
ini
berdasarkan
dari
konsep
TCP/IP,
yang
digunakan
sebagai
dasar
dalam
pembentukan
jaringan komputer dewasa. Penentuan IP address dapat ditentukan dengan
berbagai cara, namun ada aturan-aturan yang harus dipenuhi guna menjaga
kemudahan dalam manajemen jaringan.
Transfer Control Protocol / Internet Protocol atau biasa dikenal
dengan
TCP/IP
adalah
hasil
riset yang
dikembangkan
badan
pertahanan
Amerika Serikat yang awalnya diberi nama
ARPANET.
Sama
seperti
arsitektur OSI, TCP/IP juga menggunakan sistem layering. Jika arsitektur
OSI
dikenal
dengan
seven layer
OSI,
karena
memiliki
tujuh
layer
arsitektur.
Sedangkan
TCP/IP
hanya
mempunyai
empat layer
arsitektur,
yaitu application layer dan transport layer dari segi protocol dan
internet
serta network access pada bagian networks.
Model TCP/IP Layer digambarkan seperti pada gambar 2.12
berikut :
|
 27

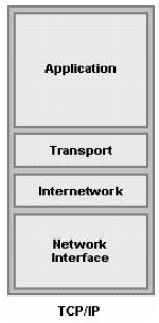

Gambar 2.12 Model TCP/IP
2.6 Routing Protocol
Router adalah device
yang bertanggung jawab untuk mentransmisikan
informasi
dari
satu jaringan ke jaringan
lokal
yang
lain
atau
juga
dapat diartikan
router
sebagai
paket switch
yang
digunakan
untuk
menyambungkan
traffic
berdasarkan
logical
address
di layer
3.
Untuk
melaksanakan
tugas
ini,
router
mengatur
tabel
dari
network
address.
Dalam beberapa
kasus,
tergantung
dari
protokol yang digunakan, router mengatur database topologi dari struktur jaringan.
Routing
protocol
sendiri
merupakan
metode
yang digunakan router
untuk saling
bertukar informasi routing.
Menurut
Stallings (1996,
p549),
dalam
mempertimbangkan
fungsi
routing,
penting untuk membedakan dua konsep :
¾
Informasi routing : Informasi tentang topologi dan delay dari internet.
|
|
28
¾
Algoritma routing : Algoritma digunakan untuk membuat keputusan routing
datagram, berdasarkan informasi routing saat ini.
Aturan pertukaran
informasi dapat di berikan secara otomatis atau dinamis
disebut dengan
dynamic
routing,
informasi disebarkan
atau ditukar
dari router ke
router
lain. Atau
seorang
network
administrator
dapat
memberikannya
secara
manual atau statis, metode ini disebut dengan static routing.
2.6.1 Protokol Link State dan Distance Vector
Dynamic routing protocol dapat dikategorikan dalam dua group:
¾
Link State Protocols
Algoritma link-state protocol dikenal dengan algoritma pencarian
jalur
terpendek
terlebih
dahulu
(shortest-path
first)
dalam
memberikan
atau menentukan jalur dalam pertukaran informasi routing ke semua
node.
Setiap routing
akan
menyebarkan atau
memberikan routing
table
yang dimilikinya kepada
router
yang terhubung secara
langsung dengan
router
tersebut,
dan
router
yang
diberikan
akan
meng-update
routing
table
yang dia punya dan akan disebarkan kembali, begitu seterusnya.
Dalam link-state protocols, router menyebarkan ke seluruh
internetwork
yang terhubung dengan router secara fisik.
Kemampuan link-state protocol :
¾
Menggambarkan topologi jaringan secara keseluruhan.
|
|
29
¾
Mengkalkulasikan jalur terpendek kepada router lain.
¾
Melakukan
update
bila
ada
perubahan. Mengirimkan update
routing ke semua router.
Yang
termasuk dalam
link-state
protocol
adalah:
Open Shortest
Path First (OSPF) dan IS – IS.
¾
Distance Vector Protocols
Algoritma
yang
bekerja
pada
distance
vector dikenal
dengan
algoritma
Bellman
Ford,
diamana routing
table
dari
router
hanya
di
berikan kepada router tetangganya saja yang terhubung secara fisik dan
tidak
disebarkan kepada router
yang
tidak
terhubung
secara
fisik.
Pada
distance
vector
protocol,
router menyebarkan
remote
network
dan
mempelajari tentang penyebaran dari router lain.
Kemampuan distance vector protocol antara lain :
¾
Menampilkan
topologi
jaringan
dari
sudut
pandang
router
tetangga.
¾
Manambahkan jarak vector dari router ke router.
¾
Melakukan update secara berkala
¾
Mengirimkan salinan routing table ke router tetangga.
|
|
30
Yang
termasuk
dalam Distance
Vector
Protocols :
Routing
Information
Protocol
(RIP),
Routing
Information
Protocol
versi 2
(RIPv2),
Interior
Gateway
Routing
Protocol (IGRP)
dan
Enhanced
Interior Gateway Routing Protocol (EIGRP).
Routing
protocol
di
atas
merupakan
cara
penyebaran
rute
atau
jalur secara dinamis, jika kantor atau perusahaan masih kecil dan jumlah
node untuk router tidak terlalu banyak maka dapat menggunakan metode
routing yang statis (static routing) dengan cara mendaftarkan semua jalan
yang ada di semua router. Metode ini akan banyak memakan waktu
dalam
melakukan konfigurasi pada
router,
dan
jika
ada
perubahan atau
ada penambahan pada jaringan kita, maka metode static route tidak dapat
mendeteksi
secara
langsung,
namun
dengan
menggunakan routing
protocol
yang merupakan dynamic routing maka penambahan atau
pengurangan serta perubahan dapat dideteksi secara otomatis tanpa harus
merubah konfigurasi secara manual.
2.6.2 Static Routing
Seperti
yang
telah disebutkan di atas, static routing akan efisien
jika digunakan untuk kantor kategori SOHO (Small Office, Home Office).
Karena jika memilih
untuk
menggunakan
static
routing,
maka
seorang
administrator harus menghapus routing table yang sudah ada dan meng-
create routing table yang baru. Karena metode static routing tidak dapat
mendeteksi dan merubah routing table secara otomatis. Dengan cara yang
|
|
31
sangat sulit dan terlalu banyak konfigurasi yang dilakukan maka metode
static routing tidak disarankan
untuk digunakan pada perusahaan besar.
Karena
akan
menghambat
pertumbuhan bisnis dan juga akan sangat
memerlukan source tenaga ahli. Akan
sangat fatal jika terjadi kesalahan
saat melakukan perubahan routing table. Jika terjadi kesalahan maka
proses
bisnis, dan
data flow
menjadi kacau
bahkan akan
menyebabkan
terhentinya perputaran data yang seharusnya.
2.6.3 Border Gateway Protocol (BGP)
Border Gateway Protocol (BGP) adalah distance vector protocol
yang
melakukan
routing antar
domain.
BGP
merupakan Exterior
Gateway
Protocol (EGP),
artinya
ia
akan bertukar
informasi routing
dengan router dari autonomous system yang terletak di sistem BGP
lainnya.
2.7 Keamanan Jaringan
Menurut
Kizza
(2005,
p49),
keamanan
adalah proses
yang
terus-menerus
melindungi objek dari serangan. Objek tersebut mungkin orang, sebuah organisasi
seperti bisnis, atau sistem komputer dan file.
Keamanan
merupakan
hal
yang
penting dalam sebuah jaringan komputer,
karena
faktor keamanan
inilah
yang menjadi
pelindung
bagi
data-data yang
mengalir
di
dalam jaringan
komputer.
Pada
dasarnya
ada
tiga
aspek
yang
dapat
dikelompokkan dalam
upaya
mengamankan jaringan komputer dari ancaman-
|
|
32
ancaman yang mungkin dapat merusak sistem yang sedang berjalan. Tiga hal yang
menjadi segmentasi dalam melakukan keamanan jaringan yaitu:
¾
Pengamanan dari segi hardware
Pengamanan
dalam segi hardware
adalah
upaya
kita
untuk
mengamankan device-device penting yang menjadi bagian dalam jaringan
komputer seperti menempatkan server pada ruangan tertentu yang
terlindungi.
Atau
memberikan
pelindung kabel jaringan. Dan masih
banyak hal yang bisa dilakukan untuk mengamankan device jaringan.
¾
Pengamanan dari segi software
Pengamanan dari segi software adalah pengamanan dari virus-virus yang
banyak di internet. Banyak cara yang dapat dilakukan seperti memasang
antivirus dan memasang firewall.
¾
Pengamanan dari human error
Pengamanan
dari human error
atau
penyusup
dengan
cara
melakukan
pelatihan pada operator, melakukan backup berkala. Untuk melindungi
dari penyusup dapat diberikan access
list pada
jaringan dilengkapi
dengan user account.
|
|
33
2.7.1 Virtual LAN (VLAN)
VLAN adalah kelompok device dalam sebuah LAN yang dikonfigurasi
(menggunakan software manajemen) sehingga mereka dapat saling berkomunikasi
asalkan dihubungkan dengan jaringan yang sama walaupun secara fisikal mereka
berada pada segmen LAN yang berbeda. (Forouzan, 2007, p458)
Virtual LAN (VLAN) menawarkan sebuah solusi dengan memungkinkan
pengguna di setiap lokasi
untuk berpartisipasi dalam
LAN. Keanggotaan VLAN
dilakukan
didalam switch
dan
dapat
didasarkan
pada
asosiasi port
fisik,
MAC
address,
alamat
jaringan
atau
karakteristik
paket lainnya. Sebuah
karakteristik
kunci dari VLAN adalah bahwa setiap VLAN mewakili broadcast domain
terpisah.
Berikut adalah beberapa cara VLAN dapat menyederhanakan manajemen
jaringan. (Lammle, 2004, p28).
¾
VLAN dapat mengelompokkan beberapa broadcast domain dalam
beberapa subnet logical.
¾
Pengguna dapat menambah jaringan,
memindahkan,
dan
melakukan
perubahan dengan mengkonfigurasi port ke VLAN yang tepat
¾
Pengguna dapat menempatkan sebuah kelompok pengguna yang
memerlukan
keamanan
tinggi
kedalam VLAN
sehingga
tidak
ada
pengguna diluar dari VLAN yang dapat berkomunikasi dengan
mereka.
|
 34
¾
VLAN dapat dianggap independen.
¾
VLAN dapat meningkatkan keamanan jaringan.
Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat
fleksibel dimana
dapat
dibuat
segmen yang
bergantung
pada
organisasi,
tanpa
bergantung pada lokasi workstation seperti pada gambar dibawah ini :

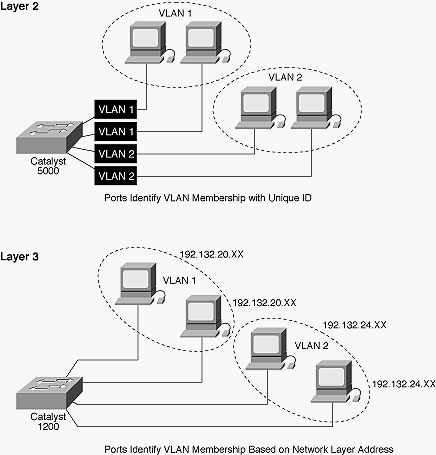

Gambar 2.13 Virtual LAN
|
|
35
Beberapa keuntungan penggunaan VLAN antara lain:
1. Security – keamanan data dari setiap divisi dapat dibuat
tersendiri, karena
segmennya bisa dipisah secara logika. Lalu lintas data dibatasi segmennya.
2. Cost
reduction
–
penghematan
dari
penggunaan
bandwidth
yang
ada
dan
dari
upgrade perluasan network yang bisa jadi mahal.
3. Higher performance – pembagian jaringan layer 2 ke dalam beberapa kelompok
broadcast domain yang lebih kecil, yang tentunya akan mengurangi lalu lintas
paket yang tidak dibutuhkan dalam jaringan.
4.
Broadcast storm mitigation – pembagian jaringan ke dalam VLAN-VLAN akan
mengurangi
banyaknya
device
yang
berpartisipasi
dalam pembuatan
broadcast
storm. Hal ini terjadinya karena adanya pembatasan broadcast domain.
5.
Improved
IT staff
efficiency –
VLAN
memudahkan
manajemen
jaringan
karena
pengguna yang
membutuhkan sumber daya
yang dibutuhkan berbagi dalam
segmen yang sama.
6.
Simpler
project
or
application management
–
VLAN
menggabungkan
para
pengguna jaringan dan peralatan jaringan untuk mendukung perusahaan dan
menangani permasalahan kondisi geografis.
2.7.2 Firewall
Menurut Bruno dan Kim (2000, p602) menjelaskan bahwa firewall
adalah suatu sistem device atau aplikasi yang digunakan untuk melindungi suatu
jaringan terhadap jaringan lain yang tidak dipercaya seperti internet. Biasanya
firewall diimplementasikan dengan three-layer design. Pada bagian luar dipasang
|
|
36
router penyaring yang mengimplementasikan access list untuk pemberian akses
tertentu jika ada yang mencoba masuk ke host dari jaringan kita yang terbatas.
Untuk
membantu
kinerja
dari firewall,
dapat
juga
ditambahkan
device
penyaring
yaitu
IGSA
(Internet
Gateway
Security
Appliance) yang berfungsi
sebagai penyaring awal dari data yang akan memasuki jaringan kita, IGSA
dikembangkan oleh Trend Micro, maka lebih dikenal dengan nama Interscan
Gateway Security Appliance. Cisco System juga
mempunyai device
yang sama
bernama
IWSS
(Interscan Web Security Suite). Fungsi device - device tersebut
adalah sebagai device decoy sebelum data
masuk kedalam firewall
yang berada
didepan firewall.
Kriteria suatu firewall yang baik adalah :
¾
Semua komunikasi atau traffic harus melewati firewall.
¾
Firewall hanya melewatkan traffic yang dipercaya.
¾
Firewall dapat melindungi keseluruhan sistem.
Sebagai
hardware
atau
software,
firewall
juga
mempunyai
kekurangan
dan kelebihan, yaitu :
Kelebihan firewall :
¾
Dapat
menjadi
implementasi dari kebijakan sistem keamanan
suatu
jaringan komputer.
|
|
37
¾
Dapat melakukan pembatasan hak akses terhadap service – service yang
ada pada jaringan.
¾
Dapat menjadi auditor untuk jaringan.
¾
Dapat mencatat traffic secara efisien.
Kekurangan firewall :
¾
Firewall
tidak dapat
melindungi apa
yang sudah diizinkan, jika terdapat
virus dalam paket yang
telah diizinkan
maka firewall akan membiarkan
paket yang membawa virus itu masuk.
¾
Firewall tidak dapat melindungi dari tindakan orang dalam yang jahat
(malicious
insider). Karena firewall hanya
akan
melindungi
data
atau
informasi
yang
akan dicuri
oleh penyusup
yang
terhubung ke
jaringan
komputer melalui internet atau intranet.
¾
Tidak
dapat
melindungi
dari
serangan
baru
atau
yang
kompleks
yang
tidak dikenali oleh firewall seperti DoS (Denial of Service).

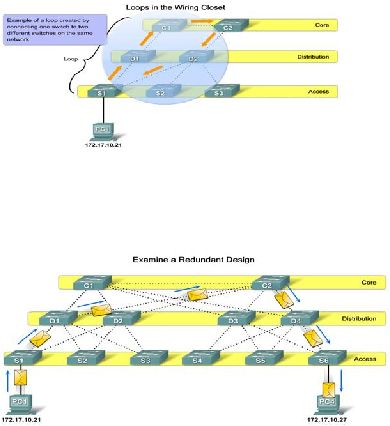

2.7.3 Spanning Tree Protocol
Spanning Tree Protocol
adalah sebuah protokol
manajemen
link
yang
menyediakan jalur backup untuk
mencegah terjadinya loop
yang tidak diinginkan
dalam
jaringan.
Pada
jaringan
Ethernet
agar
dapat
berjalan
dengan
baik,
hanya
satu jalur yang dapat berada diantara dua titik. Jika ada jalur ganda, maka sangat
|
 38
mungkin
akan
terjadi
penyampaian
pesan
ganda
dan
akan
mengakibatkan
tingginya traffic.
Loop terjadi karena adanya jalur lain antara satu titik. Untuk
menyediakan
jalur backup dan
mencegah
terjadinya loop
yang
tidak
diinginkan
pada
suatu
jaringan
yang
mengakibatkan overload
traffic dan memakan banyak
bandwidth, maka spanning tree melakukan blocking pada jalur backup, dan akan
mengaktifkannya
jika
diperlukan.
STP
hanya
mengijinkan
satu jalur
yang
aktif
diantara dua titik dan menjadikan jalur alternatif sebagai backup jalur yang diblok
dan akan diaktifkan jika jalur utama crash.
Gambar 2.14 Loop yang terjadi
Gambar 2.15 Pemilihan jalur aktif
|
|
39
STP mempunyai algoritma sendiri untuk
menentukan jalur utama dan jalur yang
mana
yang akan diblok
sehingga
tidak terjadi loop, algoritma
itu disebut dengan
Spanning Tree Algorithm.
Berikut cara kerja Spanning Tree Atgorithm :
¾
Semua switch dalam LAN berpartisipasi dengan cara melakukan
pertukaran data.
Data
yang
ditukarkan
adalah BPDU
(Bridge Protocol
Data Unit). Hal ini untuk menentukan Root Bridge.
¾
Switch dengan Bridge ID (BID) terkecil akan terpilih sebagai Root
Bridge. Jika
terdapat
dua Switch dengan
BID
terkecil
maka
pemilihan
dilakukan dengan melihat MAC address yang paling kecil.
¾
Setelah Root Bridge terpilih, selanjutnya adalah memilih Root Port.
Setiap switch yang tidak terpilih sebagai
Root Bridge akan menentukan
port interface mana yang akan menjadi Root Port dengan memilih
Shortest Path (SP) dengan nilai terkecil.
¾
Jika ada dua port interface dengan nilai SP terkecil yang sama maka akan
dipilih
dengan
melihat
port
priority
terkecil,
jika
ada
dua
yang
sama
maka akan dipilih berdasarkan dengan port ID terkecil.
¾
Selanjutnya
menentukan
Designed
Port dan Non-designed
Port.
Setiap
port
interface
yang
tidak terpilih
sebagai
Root
Port
akan
menjadi
Designed
Port
(DP),
jika
ada
DP
yang
bersebelahan
secara
langsung
maka DP dengan port priority yang lebih besar akan menjadi NDP.
|
 40
Setiap port pada switch yang menggunakan Spanning Tree ada di salah satu
dari lima state berikut.
¾
Blocking
¾
Listening
¾
Learning
¾
Forwarding
¾
Disable
2.7.4 VLAN Trunking Protocol
VTP adalah Layer 2 messaging protocol yang digunakan untuk menjaga
konsistensi dari
konfigurasi VLAN dengan cara mengatur penambahan,
penghapusan dan perubahan nama dari VLAN. Jika tidak mengunakan VTP
maka perubahan-perubahan terhadap VLAN dilakukan secara manual pada setiap
switch. Dengan VTP perubahan hanya dilakukan pada VTP
server dan VTP
server akan menyalurkan pesan perubahan ke semua switch yang terhubung.
VTP
memberikan
manfaat sebagai berikut :
¾
Konfigurasi VLAN konsistensi diseluruh jaringan.
¾
Skema pemetaan yang memungkinkan suatu VLAN untuk menjadi trunk
diatas media campuran.
|
|
41
¾
Akurat pelacakan dan pemantauan VLAN.
¾
Pelaporan dinamis ditambahkan diseluruh jaringan VLAN.
¾
Plug-and-play saat menambahkan konfigurasi baru VLAN
2.7.4.1 VTP Domain
VTP
domain
merupakan
kumpulan
dari
switch
–
switch
yang
mempunyai satu manajemen yang sama. Fungsi dari VTP adalah untuk
melakukan
pengaturan
switch CISCO
sebagai
suatu
kelompok
switch
management yang tergabung dalam VTP domain.
Satu
switch
hanya bisa
menjadi
bagian
dari
satu switch
management
domain
dan
secara
default
tidak
menjadi
bagian
dari switch
management
domain manapun.
2.7.4.2 VTP Mode
Setting
awal
dari
switch
adalah
tidak
tergabung
dalam switch
management domain manapun, untuk membuatnya menjadi bagian dalam
suatu
switch
management
domain adalah
dengan
melakukan
konfigurasi
sehingga switch
tersebut
menjadi salah satu dari tiga
jenis
mode VTP untuk
menentukan bagaimana cara suatu switch berkomunikasi dengan switch VTP
lainnya dalam switch management domain tersebut. Berikut mode VTP yaitu:
|
 42
¾
VTP Server
VTP
server
dapat
menambahkan,
menghapus
dan
mengganti
nama
dari VLAN dan juga menyebarkan
nama VTP domain dan nomor revisi dari
konfigurasi VLAN. Secara default, switch
akan
mempunyai setting
sebagai
berikut:
-
VTP domain name = null
-
VTP Mode = Server
-
Config Revison = 0
-
VLANs = 1
Gambar 2.16 Konfigurasi awal switch
Dalam
satu VTP domain
minimal
harus
mempunyai satu switch
dengan mode VTP server
untuk keperluan pembuatan, penambahan,
penghapusan dan perubahan nama VLAN.
|
|
43
¾
VTP Client
VTP Client tidak dapat melakukan perubahan konfigurasi pada VLAN,
pada
mode
ini switch
hanya
mendengarkan
advertisement
dari
switch VTP
yang lain kemudian memodifikasi konfigurasi hanya untuk dirinya sendiri.
Informasi
yang
diterima
dilanjutkan
ke switch
VTP
tetangganya
yang
satu
domain.
¾
VTP Transparant
Switch dengan mode VTP transparant
harus melakukan konfigurasi
VLAN secara manual. Pada mode ini switch tidak berpartisipasi dengan VTP
dan
tidak
menyebarkan konfigurasi
VLAN-nya. Mode ini
hanya meneruskan
advertisement
yang
lewat
ke
switch
tetangganya
dalam satu
domain.
Jika
terjadi perubahan pada VLAN switch
hanya
menyimpan pada memory lokal
tidak pada NVRAM, sehingga jika direset maka settingan akan hilang.
2.8
Packet Tracer
Packet
Tracer adalah sebuah
software
yang
dikembangkan
oleh
Cisco.
Packet Tracer merupakan
sebuah
program
simulasi
jaringan
yang
memungkinkan
siswa untuk bereksperimen dengan sistem jaringan dan bertanya tentang pertanyaan
"bagaimana jika", dimana software tersebut berfungsi
untuk membuat
model suatu
jaringan komputer dan
mensimulasikan
suatu jaringan. Paket Tracer
memberikan
|
 44
simulasi, visualisasi, perancangan, penilaian, dan kemampuan kolaborasi serta
memfasilitasi
belajar
dan
mengajar
dengan konsep
teknologi
yang kompleks. (
Dalam program ini telah tersedia beberapa komponen–kompenen atau alat–
alat
yang
sering dipakai
atau digunakan
dalam sistem network
tersebut, sehingga
dapat
dengan
mudah
membuat
sebuah
simulasi
jaringan
komputer
didalam PC,
simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan
cara pengiriman sebuah pesan dari komputer yang satu ke komputer lain juga dapat
disimulasikan.
Jendela Packet Tracer dapat dapat terlihat pada gambar berikut :
Gambar 2.17 Jendela Packet Tracer
|
|
45
Dalam program tersebut terdiri beberapa menu
yang ditampilkan pada
program ini diantaranya:
1. Kolom Menu
Kolom Menu
pada
bagian
atas
sebelah
kiri
ini
merupakan
bagian
yang
sering
kita
lihat dalam setiap software
yang berguna sebagai
pilihan
menu dari
sekelompok perintah dimana
terdiri antara
lain
adalah
menu
File,
Edit, Options,
View, Tools, Extensions, dan Help.
2. Kolom Shortcut
Pada bagian ini, terdapat shortcut seperti New, Open, Save, Print, Activity
Wizard, Copy, Paste, Undo, Zoom In, Original
Size, Zoom Out, Palette, dan
Custom Devices
Dialog.
Dan
pada
sisi
kanan,
juga
akan
ditemukan shortcut
Network
Information dan
Help.
Fungsi
kolom
ini
adalah
memudahkan
untuk
menjalankan suatu perintah yang diinginkan dengan cepat.
3. Kolom Alat Umum
Bagian ini menyediakan akses yang biasanya menggunakan peralatan
workspace. Bagian ini merupakan sebuah perintah antara lain: memilih (Select),
memindahkan
tata
ruang
(Move Layout),
menempatkan
catatan
(Place
Note),
menghapus
(Delete),
memeriksa
(Inspec
),
serta
menambahkan
PDU
sederhana
dan kompleks.
|
|
46
4. Kolom Logical/Physical Workspace
Pada
bagian
ini
disediakan
dua
macam workspace,
yaitu
Physical
dan
logical workspace. Dimana logical workspace merupakan tempat untuk membuat
sebuah simuasi jaringan komputer. Dan physical workspace
merupakan tempat
yang untuk memberi suatu dimensi physical ke topologi jaringan komputer. Hal
tersebut
bisa
memberikan
pengertian skala dan penempatan sesuatu jaringan
komputer pada suatu lingkungan separti kantor.
5. Workspace (Tempat kerja)
Area
ini
merupakan sebuah
tempat
dimana
akan
merencanakan
atau
membuat
sebuah
jaringan,
mengamati
simulasi pada jaringan tersebut serta
mengamati beberapa macam informasi dan statistik.
6. Kolom Realtime/Simulation
Pada bagian ini tersedia dua item yang diantaranya mode Simulasi dan
mode Realtime, dimana dalam
mode Realtime, jaringan seperti device
yang nyata
dengan
respon
yang
real-time
untuk
semua
aktivitas
jaringan.
Dalam Mode
Simulasi,
user
dapat
melihat
dan
mengendalikan
waktu
interval,
transfer
data,
serta penyebaran data melalui jaringan yang telah dirancang.
|
|
47
7. Network Component Box
Bagian
ini
merupakan
tempat
dimana
untuk
memilih
alat
dan
koneksi
yang akan digunakan pada workspace untuk membuat sebuah jaringan komputer.
Dalam bagian
ini juga
terdapat dua item yaitu pemilihan peralatan dan koneksi
serta pemilihan jenis peralatan dan koneksi yang lebih spesifik contohnya jenis
penghubung dan jenis kabel
8. Kotak Pemilihan Jenis Alat/Koneksi
Bagian
ini
merupakan
bagian
dari kolom
diatas
dimana
pada
kolom
tersebut digunakan untuk memilih sebuah alat yang digunakan dan ditempatkan
pada
workspace. Alat
tersebut
antara
lain
adalah Routers,
Switches,
Hubs,
Wireless Devices, Connections, End Devices, Wan Emulation, Custom Made
Devices, dan Multiuser Connection.
9. Kotak Pemilihan Jenis Alat/Koneksi Spesifik
Bagian ini merupakan lanjutan dari bagian diatas dimana alat atau
koneksi
yang
telah
dipilih
akan
dibagikan jadi
beberapa
jenis-jenisnya
secara
lebih
rinci.
Alat dan koneksi
yang
telah dispesifikasikan tersebutlah yang akan
digunakan
dalam rancangan
atau
pembuatan
jaringan
yang
sesuai
dengan
keinginan.
|
|
48
10. Jendela Informasi Status
Bagian ini merupakan keterangan untuk melihat informasi status dari
paket serta untuk mengatur skenario selama berlangsungnya simulasi jaringan
yang telah dibuat.
|
