42
seperti
statechart
diagram
dan
collaboration
diagram.
Contoh
class
diagram

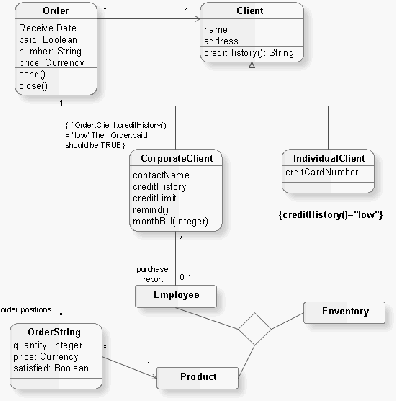

dapat dilihat pada gambar 2.15.
Gambar 2.15 Class diagram
Terdapat beberapa relasi dalam class diagram :
-
Link
Menurut Allen dan Terry (2005), Link adalah relasi dasar antara objek.
Digambarkan dengan sebuah garis yang
terhubung antara dua objek atau
lebih. Dapat digunakan pada class diagram atau object diagram. Link adalah
instance dari asosiasi (association).
 |
