BAB 2

LANDASAN TEORI

2.1 Teori-teori Dasar

2.1.1 Pengertian Sistem

Untuk dapat

membuat sebuah analisa dan perancangan suatu

sistem, kita harus lah sebaik

nya mengerti terlebih dahulu apa itu sistem,

apa pengertian dari suatu sistem. Oleh karena itu dilakukan lah

pembahasan mengenai sistem itu sendiri.

Menurut

Mathiassen,et.al.(2000,p9),

“Sistem adalah

kumpulan

komponen

yang

mengimplementasikan permintaan model, fungsi, dan

interface.”

Menurut Hall (2001,p5), ”Sistem adalah sekelompok dua atau

lebih komponen-komponen yang saling berkaitan (interrelated) atau

subsistem-subsistem yang

bersatu

untuk

mencapai

suatu

tujuan

yang

sama.”

Menurut O’Brien (2003,p8),”Sistem adalah kumpulan komponen-

komponen yang saling berhubungan yang saling bekerja sama untuk

mendapatkan tujuan utama dengan penerimaan input dan

pengeluaran output dalam suatu organisasi yang melibatkan

transformasi proses.”

Menurut McLeod (2001,p11),” Sistem adalah sekelompok elemen

yang terintegrasi

dengan

maksud

yang

sama

untuk

mencapai

suatu

tujuan.”

Jadi

pengertian

sistem adalah

sekelompok

elemen-elemen

yang

saling berkaitan satu

dengan

lainnya

yang

saling

bekerja

sama

untuk

mencapai tujuan tertentu.

2.1.2 Pengertian Informasi

Kita

juga

perlu

mengetahui

apa itu

arti

informasi

itu

sendiri.

Menurut McLeod (2001,p5),”Informasi adalah data yang telah diproses

atau data yang memiliki arti.”

Jadi

pengertian

informasi

adalah data-data

yang

telah

diolah

sehingga mempunyai suatu manfaat bagi penerimanya dalam pengambilan

keputusan,pengontrolan dan analisi masalah

Informasi yang dihasilkan harus memiliki criteria sebagai berikut :

•

Informasi harus lengkap, arti nya informasi meliputi semua data yang

berhubungan dengan kebutuhan pemakai.

•

Informasi harus tepat

waktu, arti

nya

informasi

yang disajikan

harus

tepat waktu pada saat dibutuhkan.

•

Informasi harus akurat, arti nya informasi yang dihasilkan harus bebas

dari kesalahan.

•

Informasi harus relevan, arti nya informasi yang disajikan harus sesuai

dengan kebutuhan pemakai

2.1.3 Pengertian Sistem Informasi

menurut

Hall

(2001,p7),”Sistem Informasi

adalah

sebuah

rangkaian prosedur formal dimana data dikumpulkan, diproses menjadi

informasi, dan didistribusikan kepada para pemakai.”

Menurut Turban et.al (2001,p17),”Sistem informasi

mengumpulkan, memproses, menyimpan, menganalisis, dan

mendistribusikan informasi untuk tujuan tertentu.”

Menurut O’Brien (2003,p7), ”Sistem informasi adalah kombinasi

diantara orang-orang, perangkat keras, perangkat lunak, jaringan

komunikasi, dan sumber daya data yang dikumpulkan, diubah, dan

disebarkannya informasi di dalam suatu organisasi.”

Jadi, pengertian sistem informasi adalah sekumpulan kerangka

kerja

yang

berfungsi

mengolah

data

menjadi

informasi

dalam mencapai

tujuan perusahaan.

2.1.4 Tujuan Sistem Informasi

Tujuan sistem

informasi

yang spesifik dalam tiap-tiap perusahaan

dapat berbeda. Namun demikian, terdapat tiga tujuan utama bagi semua

sistem menurut Hall (2001, p18), yaitu:

•

Untuk mendukung fungsi kepengurusan (Stewardship) manajemen.

Kepengurusan merujuk ke tanggung jawab manajemen untuk

mengatur

sumber

daya

perusahaan

secara

benar.

Sistem informasi

menyediakan informasi

tentang kegunaan sumber daya ke pemakai

eksternal

melalui

laporan

keuangan tradisional

dan

laporan-laporan

yang diminta lainnya.Secara internal, pihak manajemen menerima

informasi kepengurusan dari berbagai laporan pertanggung jawaban.

•

Untuk

mendukung pengambilan keputusan manajemen. Sistem

informasi memberikan para manajer informasi yang mereka perlukan

untuk melakukan tanggung jawab pengambilan keputusan.

•

Untuk

mendukung kegiatan operasi

perusahaan

hari

demi

hari.Sistem

informasi menyediakan informasi bagi personel operasi untuk

membantu

mereka melakukan tugas

mereka setiap hari secara efektif

dan efisien.

2.1.5 Komponen Sistem Informasi

Menurut

Turban

et.al.

(2001,p17),

komponen

dasar

sistem

informasi adalah sebagai berikut:

•

Perangkat Keras (Hardware)

Sekumpulan

peralatan

seperti processor,

monitor,

keyboard,

printer

yang

menerima

data

dan

informasi,

memproses.

serta

menampilkan

nya

•

Perangkat Lunak (Software)

Sekumpulan program komputer

yang

memungkinkan perangkat keras

untuk memproses data.

•

Basis Data (Database)

Kumpulan dari file, record, dan lain-lain yang terorganisasi dimana

berguna untuk menyimpan data dan hubungannya.

•

Jaringan (Network)

Suatu sistem yang terhubung dimana menyediakan penggunaan secara

bersama-sama sumber daya antar komputer yang berbeda.

•

Prosedur (Procedures)

Strategi,

kebijakan,

metode,

dan aturan untuk menggunakan sistem

informasi.

•

Personil (People)

Merupakan elemen

yang paling penting dalam sistem informasi

yang

terdiri

dari

mereka

yang

bekerja dengan sistem

informasi

itu sendiri

atau menggunakan output.

2.1.6 Pengertian Data

Menurut O’Brien (2003,p13), data adalah fakta mentah atau

observasi, umumnya tentang fenomena fisik atau transaksi bisnis. Sebagai

contoh,

sebuah

peluncuran

pesawat

luar angkasa atau penjualan

suatu

mobil akan menciptakan banyak data yang menggambarkan kejadian

tersebut.

Secara

lebih

spesifik,

data

adalah

ukuran

objektif dari

artibut

(karakteristik) dari entitas (seperti orang, tempat, dan benda).

Menururt Turban et al (2001,p17), data adalah fakta

mentah atau

deskripsi

dasar mengenai suatu benda,

peristiwa, kegiatan dan transaksi

yand ditangkap, direkam, disimpan dan diklasifikasikan, tetapi tidak

diperuntukkan untuk menyimpan arti apapun.

Berdasarkan definisi

diatas

maka dapat

disimpulkan bahwa

data

adalah sebuah fakta atau pernyataan yang

bersifat

mentah, diterima apa

adanya

yang

umumnya berisi tentang

fenomena

fisik

atau

transaksi

fisik

atau transaksi bisnis dan fakta tersebut berupa angka, kata-kata, atau

gambar.

2.2 Teori Khusus

2.2.1 Pengertian Basis Data

Menurut Connoly et al (2002, p14), basis data adalah koleksi yang

terbagi dari data yang beruhubungan baik secara logical dan deskripsi dari

data tersebut

yang dirancang

untuk memenuhi kebutuhan

informasi suatu

organisasi. Database merupakan suatu tempat penyimpanan data yang

besar yang dapat digunakan secara simultan oleh banyak user atau

departmen.

Menurut Post, Gerald V (2005, p2), basis data adalah sekumpulan

data

yang

disimpan

dalam bentuk

tertentu

yang

dirancang

agar

dapat

digunakan oleh pengguna yang beragam

Dari dua definisi diatas dapat disimpulkan bahwa basis data adalah

sekumpulan data yang berhubungan baik secara logical dan deskripsi yang

dirancang untuk memenuhi kebutuhan yang bermacam-macam.

2.2.1.1 Karakteristik Basis Data

Menurut Mannino (2001, p4-5), basis data mempunyai

beberapa karakteristik, yaitu:

a. Persistent

Sebuah

variable dalam program computer tidak

akan ada

terus menerus. Karena berada dalam

memori utama dan

akan

hilang setelah program dimatikan. Ketika data tidak

diperlukan atau tidak relevan

lagi,

maka

data

dapat

dihilangkan atau tetap disimpan.

b. Shared

Basis data dapat digunakan oleh

siapa saja yang berhak

mengakses data tersebut (multiple user). Sebuah basis data

menyeidakan

memori

yang

secara

umum mempunyai

banyak

fungsi dalam organisasi. Misalnya, basis data

dapat mendukung menyediakan laporan-laporan,

penyimpanan data kinjerja dan lain-lain.

Interrelated

Data

yang

disimpan

dalam unit-unit

yang terpisah dapat

dihubungkan untuk mendapatkan suatu gambaran secara

keseluruhan. Misalnya basis data konsumen

menghubungkan dengan data pesanan dengan data

inventori.

2.2.1.2 Struktur Basis Data

Database memiliki jenjang data yang menyusunnya dari

satuan terkecil yaitu karakter sampai menjadi database, dengan

susunan :

1. Karakter, merupakan bagian data yang terkecil, dapat berupa

karakter numerik, huruf, maupun karakter-karakter khusus

yang membentuk suatu data atau field.

Field, merepresentasikan suatu atribut dari record yang

menunjukkan suatu item dari data. Kumpulan dari field

membentuk suatu record.

Record, menggambarkan suatu unit data individu yang

tertentu.

4. File,

terdiri

dari

record

membentuk

suatu

file

yang

menggambarkan satu satuan data yang sejenis.

5. Database, merupakan kumpulan dari file atau table.

2.2.1.3 Komponen Basis Data

Menurut

Connolly

dan

Begg

(2002,

p18-p20),

terdapat 5

komponen utama database yaitu sebagai berikut:

1. Hardware: hardware dapat berupa personal computer,

mainframe, hingga jaringan komputer. Hardware yang

digunakan tergantung pada kebutuhan organisasi dan

DBMS yang digunakan.

Software : meliputi software databse management system

(DBMS),

sistem operasi,

software

jaringan

dan

program

aplikasi lain.

3. Data

digunakan

oleh

organisasi

sebagai

deskripsi

pada

data untuk memanggil bagan.

4. Prosedur: instruksi dan aturan yang harus diaplikasikan

pada perancangan dan digunakan pada database serta

DBMS.

5. Orang : orang-orang yang terlibat didalam sistem.

2.2.2 Database Management System (DBMS)

Menurut Post, Gerald V (2005, p2),

Database Management

System

adalah sebuah piranti lunak yang mendefinisikan

database,

penyimpanan data, mendukung query language, menghasilkan laporan

dan membuat layar memasukan input data.

Menurut Connolly dan Begg (2002,

p16), DBMS adalah sebuah

piranti lunak yang memungkinkan pengguna untuk mendefinisikan,

membuat, memelihara dan mengontrol akses ke basis data.

Dari

definisi-definisi diatas,

dapat

disimpulkan

bahwa

DBMS

adalah sebuah piranti lunak yang mendukung query language yang dapat

memungkinkan pengguna untuk mendefinisikan,

membuat,

memelihara,

mengontrol akses ke basis data.

Menurut

Connolly

dan

Begg

(2002,

p16)

secara

khusus

DBMS

menyediakan fasilitas-fasilitas sebagai berikut:

Mengijinkan pengguna untuk menentukan basis data, biasanya melalui

Data Definition Language (DDL).

DDL menyediakan fasilitas untuk

menspesifikasikan tipe data, struktur dan batasan data yang bisa

disimpan di basis data.

Mengijinkan pengguna

untuk

memasukan,

mengupdate,

menghapus

dan

mengambil

data

dari

basis

data,

yang

dilakukan

melalui Data

Manipulation Language (DML).

DBMS

juga

menyediakan

akses

kontrol

terhadap

basis data.

Contoh

kontrol yang tersedia dalam DBMS:

Security

system,

yang

dapat

mencegah pengguna yang tidak

terotorisasi mengakses basis data.

b. Integrity system, menangani konsistensi penyimpanan data.

c. Concurrency and Control system, yang memungkinkan pembagian

akses penggunaan ke basis data.

d. Recovery control system, yang dapat mengembalikan basis data ke

keadaan konsisten awal apabila terjadi kesalahan pada perangkat

lunak maupun perangkat keras.

2.2.2.1 Keuntungan dan Kerugian DBMS

Menurut

McLeod, Raymond Jr

(2004,

p193),

keuntungan

DBMS antara lain:

1. Mengurangi pengulangan data

Jumlah total

file dikurangi dengan menghapus

file-file duplikat.

dalam DBMS,

hanya

terdapat sedikit

data

yang

sama

beberapa file.

2. Mencapai independensi data

Spesifikasi data disimpan di dalam skema dari dalam tiap

progam aplikasi. Perubahan dapat dibuat pada struktur data tanpa

mengurangi program yang mengakses data.

3. Mengintegrasikan data dari beberapa file

Ketika file dibentuk sehingga menyediakan kata login, organisasi

fisik tidak lagi menjadi kendala.

4. Mengambil data dan informasi secara cepat

Hubungan-hubungan login dan DML (Data Manipulation

Language) serta query language memungkinkan pemakai

mengambil data dalam hitungan detik atau menit, yang

sebelumya mungkin memerlukan beberapa jam atau hari.

5. Meningkatkan keamanan

Baik

DBMS, Mainframe maupun computer mikro, dapat

mnyertakan

beberapa keamanan seperti password, user

directory, dan encryption.

Sedangkan kelemahan DBMS menurut McLeod, Raymond Jr

(2004, p152) adalah:

1. Menggunakan software yang mahal

DBMS

mainframe

sangat mahal. DBMS berbasis

computer

mikro, walaupun biayanya hanya beberapa ratus dollar, dapat

menggambarkan

pengeluaran

yang besar bagi organisasi yang

kecil.

2. Memerlukan konfigurasi hardware yang besar

DBMS memerlukan kapasitas penyimpanan primer dan sekunder

yang lebih besar daripada yang diperlukan oleh program aplikasi

lain.

3. Membutuhkan Database Administrator (DBA)

DBMS memerlukan pengetahuan khusus agar dapt dimanfaatkan

secara maksimal. Pengetahuan khusus ini disediakan paling baik

oleh para pengelola basis data (DBA)

2.2.2.2 Fungsi DBMS

Menurut Connolly dan

Begg (2002, p48-p52),

fungsi DBMS

adalah sebagai berikut ini:

1. Sebagai Penyimpanan, Pengambilan, dan Peng-update-an data

Sebuah DBMS harus menyediakan user sebuah

kemampuan untuk menyimpan, mengambil, dan meng-update data

dalam DBMS.

Ini

merupakan

fungsi

dasar

dari

DBMS.

Dalam

menyediakan fungsi ini DBMS harus menyembunyikan detail

implementasi fisikal internal seperti organisasi file dan struktur

penyimpanan dari pengguna.

2. Katalog User-Accessible

Sebuah DBMS harus menyediakan sebah catalog yang

menyimpan

deskripsi

tentang

item data

dan

mudah

diakses

pengguna.

3. Mendukung Transaksi

Sebuah DBMS harus menyediakan mekasnisme

yang akan

memastikan bahwa

semua

kegiatan

peng-update-an

yang

dilakukan sesuai dengan transaksi yang diberikan atau tidak ada

kegiatan update

yang dibuat bagi transaksi tersebut. Transaksi

merupakan sederetan tindakan,

yang

dilakukan

oleh

pengguna

tunggal atau program aplikasi yang

mengakses atau

mengubah isi

database.

4. Layanan Kendali Konkurensi

Sebuah

DBMS

harus

menyediakan

sebuah

mekanisme

untuk memastikan bahwa database di update dengan benar ketika

banyak pengguna meng-update database secara bersama-sama.

Akses bersama relative mudah jika semua pengguna hanya

membaca data, dimana tidak ada cara bahwa mereka dapat

mengganggu

satu

dan

yang

lain. Namun

ketika

dua

atau

lebih

pengguna mengakses database secara serentak atau bersama-sama

dan paling sedikit satu dari mereka mengupdate data, maka disana

akan terjadi gangguan yang menghasilkan ketidakkonsistenan.

5. Layanan Perbaikan

Sebuah

DBMS

harus

menyediakan

sebuah

mekanisme

untuk meperbaiki database di saat database mengalami kerusakkan

dalam

berbagai

cara.

Kerusakkan

database

dapat diakibatkan

karena kerusakan system, kesalahan media, dan kesalahan software

atau

hardware atau bisa disebabkan karena adanya kesalahan

selama

proses

transaksi

dan

penyelesaian transaksi yang tidak

lengkap.

6. Layanan Authorisasi

Sebuah

DBMS

harus

menyediakan

sebuah

mekanisme

untuk memastikan bahwa hanya pengguna yang berotoritas yang

dapat mengakses database. Hal ini untuk mencegah data yang

tersimpan tak terlihat oleh semua pengguna dan melindungi

database dari akses yang tak berotoritas.

7. Mendukung Komunikasi Data

Sebuah DBMS harus mampu

mengintegrasikan dengan

software komunikasi. Kebanyakan pengguna mengakses database

dari workstation. Kadang workstation tersebut terhubung secara

langsung ke computer DBMS. Dalam kasus yang lain , workstation

berada pada lokasi yang jauh dan berkomunikasi dengan computer

DBMS

melalui

sebuah

jaringan.

Dalam hal

ini

DBMS

menerima

permintaan

sebagai

pesan

komunikasi

dan

menanggapi

dengan

cara

yang

sama.

Semua

pengiriman

ini

ditangani

oleh Data

Communication Manager.

8. Layanan Integritas

Sebuah DBMS harus menyediakan sebuah arti untuk

memastikan bahwa data di dalam dabase dan perubahan pada data

mengikuti aturan tertentu. Integritas database dapat mengacu pada

kebenaran

dan

konsistensi

data yang

disimpan.

Integritas

berhubungan dengan kualitas

data yang

disimpan.

Integritas

biasanya diekspresikan dengan istilah batasan yaitu berupa aturan

konsisten yang tidak boleh dilanggar oleh database.

9. Layanan Peningkatan Keterbebasan Data

Sebuah DBMS harus memasukan sebuah fasilitas untuk

mendukung keterbebasan program dari struktur database yang

sebenarnya.

Data

independence

biasanya

lebih

mudah

untuk

dicapai karena terdapat beberapa jenis perubahan yang dapat

dibuat untuk karakteristik fisikal dari database tanpa

mempengaruhi

view.

Bagaimanapun data independence loogikal

yang lengkap lebih susah untuk di capai.

10. Layanan Utilitas

Program

Utilitas

membantu

DBA

mengelola

database

secara efektif. Beberapa utilitas bekerja pada tingkat eksternal, dan

konsekuensinya dapat dibuat oleh DBA, yang lainnya bekerja pada

tingkat internal dan dapat disediakan hanya dengan vendor DBMS.

Contoh dari utilitas tersebut antara lain:

a. Fasilitas import, untuk load database dari flat file, dan fasilitas

eksport, untuk meng- unload database pada flat file

b. Fasilitas Pemantauan, untuk memantau penggunaa dan operasi

database

Program analisa

statistic,

untuk

memeriksa

performa

dan

penggunaa statistik

d. Fasilitas penyusunan index, untuk menyusun kembali index

dan overflow mereka

e. Penempatan pengumpulan sampah, untuk menghilangkan

record

yang dihapus secara

fisik dari alat penyimpanan, untuk

menggabungkan ruan yang terlepas, dan untuk menempatkan

kembali record tersebut dimana ia dibutuhkan.

2.2.2.3 Komponen DBMS

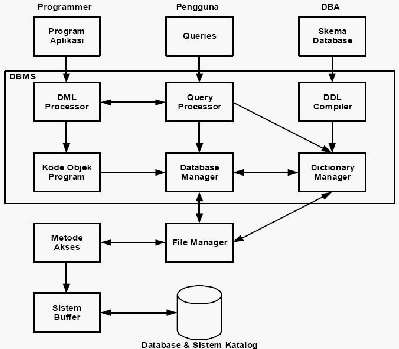

Gambar 2.1 Komponen DBMS

( Connolly & Begg, 2002, p53)

1. Querry Processor

Merupakan Komponen DBMS yang utama ayng

mengubah

query

dalam seperangkat

instruksi

tingkat

rendah

langsung ke database manager.

2. Database Manager

DM menjadi interface degnan program aplikasi

user-submitted dan query. DM menerima query dan memeriksa skema

eksternal dan konseptual untuk menentukan record konseptual apa

yang diperlukan untuk memuaskan permintaan.

File Manager

: File manager memanipulasi penyimpanan file dan

mengatur penempatan ruang penyimpanan dalam disk. Komponen

ini

mendirikan dan memelihara daftar struktur dan index yang

didefinisikan dalam skema internal

4. DML Processor

Modul

ini

mengubah

pernyataan

DML

yang

tertanam dalam program aplikasi ke dalam panggilan

fungsi standard

dalam host language. Komponen

ini harus berinteraksi dengan query

processor untuk membuat kode yang sesuai.

DDL

Copiler : Modul ini mengubah pernyataan DDL kedalam

seperangkat tabel berisi meta data. Tabel ini kemudian disimpan dalam

catalog sistem sementara itu informasi kendali disimpan dalam header

file data.

6. Catalog Manager : Catalog manager mengatur akses ked an

memelihara catalog sistem. Katalog sistem diakses oleh sebagian besar

komponen DBMS.

2.2.3 Arsitektur ANSI-SPARC Three Level

Menurut Connoly dan Begg (2002, p35-36), arsitektur ANSI-SPARC

Three Level dibagi menjadi tiga bagian yaitu:

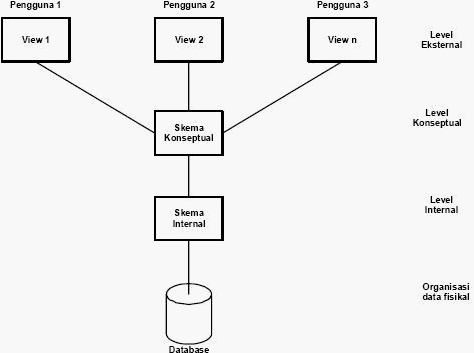

Gambar 2.2 ANSI-SPARC Three Level

Level Eksternal

Eksternal level merupakan level pengguna individu,

dimana

masing-masing

pengguna hanya akan berkepentingan

dengan satu bagian saja. Cara pandang dari masing-masing

perngguna bersifat abstrak bila

dibandingkan

dengan

bagaimana

sebenarnya data tersebut disimpan. Masing-masing pandangan

penggunan terebut disebut external view, yang berisi berbagai tipe

eksternal

record.

Jadi

level

ini berkaitan

erat

degnan

pemakai,

dimana setiap pemakai hanya memerlukan sebagian dari data yang

ada dalam database. Cara pandang secara eksternal hanya terbatas

pada entitas, atribut, dan hubungan antar entitas yang diperlukan.

Level Konseptual

Conceptual

View

merupakan

representasi informasi

keseluruhan dari isi database, dimana semua pandangan masing-

masing pengguna digabungkan. Perwujudan abstrak, bila

dibandingkan

dengan

bagaimana data sesungguhnya tersimpan

secara

fisik.

Conceptual

view berisi

berbagai tipe record

konseptual

yang didefinisikan

oleh

skema konseptual,

ditulis

dalam data

definition language

(DDL).

Pendefinisian skema

konseptual dimaksudkan untuk menyertakan fitur-fitur tambahan,

seperti keamanan dan integritas. Beberapa tujuan utama dari skema

konseptual diantaranya : menggambarkan perusahaan secara

lengkap, bagaimana data tersebut digunakan, bagaimana aliran

data di dalam perusahaan, kegunaan data untuk setiap proses,

proses kendali atau audit yang diberikan pada setiap proses.

Level Internal

Internal view merupakan level terendah dalam

merepresentasikan dari keseluruhan database. Internal view

berisikan

berbagai

tipe internal

record

yang

didefinisikan

oleh

skema internal. Selain itu juga menyelesaikan mengenai

penempatan ruang penyimpanan data

dan index, bagaimana

perwujudan

field-field

yang disimpan,

deskripsi

record

untuk

penyimpanan ( dengan ukuran penyimpanan

untuk

elemen),

dan

teknik enkripsi.

Dengan kata

lain level ini berkaitan dengan

struktur penyimpanan atau database yang tersimpan yang

menerangkan

tempat penyimpanan data pada internal view, dan

denfinisi struktur penyimpanan pada skema internal yang

menerangkan hubungannya dengan cara pengaksesan data yang

disimpan.

Tujuan dari arsitektur three-level adala untuk menyediakan

data independence yang berarti bahwa level yang lebih tinggi tidak

terpengaruh oleh perubahan pada level yang lebih rendah.

2.2.4 Pengertian Sistem Basis Data

Menurut Date, C.J (2000, p5), suatu sistem basis data adalah suatu sistem

yang

pada

dasarnya

menyimpan

banyak record di dalam suatu sistem yang

dilakukan secara

komputerisasi

yang

tujuannya

secara

keseluruhan

untuk

memelihara informasi dan untuk membuat informasi tersebut tersedia berdasarkan

permintaan.

2.2.5

Pemodelan Entity Relationship

Menurut Connolly dan Begg (2002, p330), pemodelan ER adalah

pendekatan dari atas ke bawah untuk merancang database

yang dimulai dengan

mengidentifikasi data yang penting yang dikenal dengan sebutan entitas dan

hubungan antara data harus diperlihatkan dalam model ini.

Konsep dasar dari pemodelan ER antara lain :

a. Entitas (Entity)

Menurut Connolly dan Begg (2002, p331), entity type adalah sekumpulan objek

dengan

properti

yang

sama,

dimana

diidentifikasikan oleh

perusahaan

karena

mempunyai

keadaan

bebas.

Menurut

Connolly

dan

Begg

(2002,

p333), entity

occurrence adalah objek yang didefinisikan secara unik dari entity type. Entity type

digambarkan dalam bentuk bujur sangkar dengan diberi nama entitas, yang umumnya

adalah kata benda tunggal, dapat dilihat pada Gambar 2.1.

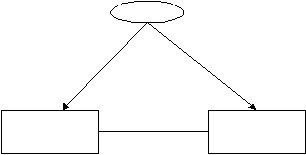

Entity name

Staff

Branch

Gambar 2.3 Diagram dari Entity Type Branch dan Staff

(Connolly dan Begg, 2002, p333)

b. Hubungan (Relationship)

Menurut

Connolly

dan

Begg

(2002,

p334),

relationship type

adalah

sekumpulan

asosiasi berarti antara entity types.

Menurut

Connolly

dan

Begg

(2002,

p334), relationship occurrence adalah sebuah

asosiasi yang dapat diidentifikasi secara

unik dimana terdiri dari satu occurence dari

masing-masing entity type yang berhubungan.

Setiap relationship type digambarkan dengan garis yang menghubungkan entity type,

dan

diberi nama hubungannya seperti pada Gambar 2.2. Pada umumnya,

hubungannya menggunakan kata kerja atau frase pendek yang mengandung kata

kerja.

Jika

memungkinkan,

nama

hubungannya

harus bersifat

unik.

Secara

umum,

nama hubungan hanya mempunyai arti untuk satu arah saja. Contohnya : pada

gambar di bawah ini menyatakan bahwa Branch memiliki Staff.

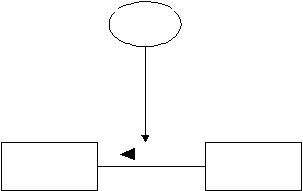

Relationship

name

has

Staff

Branch

'Branch has staff'

Gambar 2.4 Diagram dari Relationship Type Branch Mempunyai Staff

(Connolly dan Begg, 2002, p335)

Recursive Relationship

Adalah tipe hubungan dimana satu entitas dapat memiliki lebih dari satu peran yang

berbeda (Roles) contohnya: terdapat suatu entitas Staff dimana supervisor juga

merupakan staff sehingga pada entitas staff dapat terjadi hubungan Staff (Supervisor)

supervises Staff(Staff bawahannya).

c. Atribut (Attribute)

Menurut Connolly dan Begg (2002, p338), atribut adalah properti dari sebuah entitas

atau relationship type. Contohnya, Staff memiliki atribut staffNo, nama, posisi, dan

gaji.

Atribut simple dan composite

Simple attribute adalah sebuah atribut yang tersusun dari sebuah

component dengan keberadaan yang independen. Lalu Composite

atribut adalah

sebuah atribut

yang

tersusun

dari

multiple

components

dengan keberadaan yang independen.

Atribut Single-Valued dan Multi-Valued

Single

valued

attribute adalah sebuah

atribut

yang

memiliki

single

value pada setiap kebereadaannya pada sebuah entitas. Sedangkan

Multi valued attribute adalah sebuah atribut yang memiliki multiple

values pada setiap keberadaannya pada suatu entitas.

Derived attribute

Adalah attribute yang mewakili nilai dari atribut yang diwarisi dari

atribut lainnya.

Keys

Terdiri dari 3 yaitu: Candidate key, Primary key dan Composite key.

Candidate key adalah minimal

set

dari atribut yang secara unik

mengidentifikasi setiap keberadaan dari tipe entiy. Primary key adalah

candidate key yang terpilih sebagai key unik untuk mengidentifikasi

suatu keberadaan dari tipe entity. Composite key adalah candidate kye

yang memiliki dua atau lebih atribut.

Strong and weak Entity types

Strong entity adlah tipe entity yang tidak bergantuk pada keberadaan

entitas lain. Sedangkan weak entity adalah sebaliknya.

2.2.6

Multiplicity

Menurut

Connolly

dan

Begg

(2002,

p344),

multiplicity

adalah sejumlah

kemunculan

yang

mungkin

ada

dalam sebuah

entitas

yang

berhubungan

dengan

kemunculan tunggal dari entitas yang berhubungan dengannya.

Tiga tipe hubungan multiplicity adalah :

a. 1 : 1 (One-to-One)

Contoh dari hubungan ini adalah :

'Each branch is managed by

one member of staff

member of staff can

manage zero or one branch

Staff

Manages

Branch

staffNo

1..1

0..1

branchNo

Multiplicity

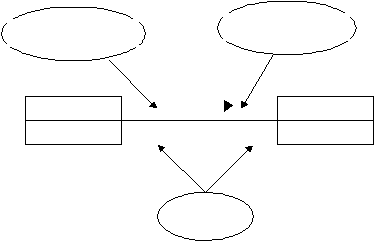

Gambar 2.5 Multiplicity Hubungan Satu ke Satu dari Staff yang Mengatur Branch

(Connolly dan Begg, 2002, p346)

Artinya, seorang staf dapat mengatur nol atau satu cabang dan masing-masing cabang

diatur oleh satu staf.

b. 1 : * (One-to-Many)

Contoh dari hubungan ini adalah :

Each property for rent is

overseen by zero or one

member of staff

Each member of staff

oversees zero or more

properties for rent

Staff

Oversees

PropertyForRent

staffNo

0..1

0..*

propertyNo

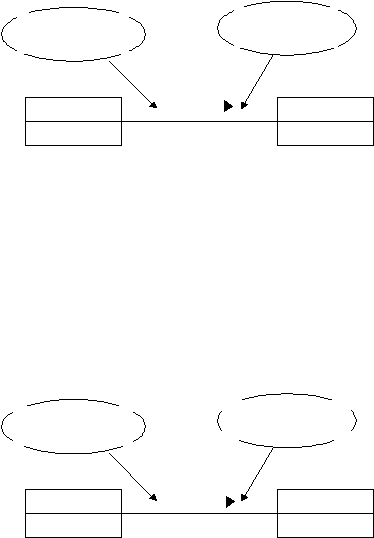

Gambar 2.6 Multiplicity Hubungan Satu ke Banyak dari Staff yang Mengawasi

PropertyForRent (Connolly dan Begg, 2002, p347)

Artinya, seorang staf dapat mengawasi nol atau lebih properti yang akan disewa dan

sebuah properti yang akan disewa diawasi oleh nol atau satu staf.

c. * : * (Many-to-Many)

Contoh dari hubungan ini adalah :

Each property for rent is

advertised in zero or more

newspapers

Each newspaper advertises

one or more properties for

rent

Newspaper

Advertises

PropertyForRent

newspaperName

0..*

1..*

propertyNo

Gambar 2.7 Multiplicity Hubungan Many to many dari Newspaper yang Mengiklankan

PropertyForRent (Connolly dan Begg, 2002, p348)

Artinya, satu koran mengiklankan satu atau lebih properti yang akan disewa dan satu

properti yang akan disewa diiklankan oleh nol atau lebih koran.

2.2.7 Struktur Data Relational

Menurut Connolly dan Begg (2002, p72-74), Struktur data relatsional adalah

sebagai berikut:

1. Relation : adalah tabel dengan kolom dan baris

2. Attribute : adalah nama dari sebuah kolom relasi

3. Domain : batasan nilai yang diperbolehkan untuk sebuah atau lebih atribut

4. Tuple : adalah baris dari sebuah relasi

5. Degree : sebuah degree relasi adalah urutan nomor atribut yang ada

6. Cardinality : adalah urutan nomor tuple

yang ada

7. Relational Database : sebuah koleksi dari hubungan yang sudah di normalisasi

dengan nama relasi yang berbeda

2.2.8 Relational Keys

Menurut Connolly dan Begg (2002, p78-79),

Relational keys terdiri dari 4 yaitu

sebagai berikut:

1. SuperKey : adalah sebuah atribut atau sekumpulan atribut yang

mengidentifikasi secara unik tuple dari sebuah relasi.

2. Candidate key : adalah superkey yang ada dalam suatu relasi

3. Primary Key: adalah candidate key yang paling

unik untuk kemudian dipilih

untuk mengidentifikasi suatu tuple dalam suatu relasi.

4. Foreign Key:

adalah atribut atau sekumpulan atribut dalam suatu relasi

yang

sama dengan candidate key dari relasi yang lain (atau bisa juga pada relasi yang

sama)

2.2.9 Relational Integrity

Menurut Connolly

dan

Begg

(2002,

p81-83),

Relational

Integrity terdiri

dari 4 yaitu seperti berikut ini:

1. Nulls : Mewalikili nilai dari sebuah atribut yang pada saat tertentu tidak

diketahui atau tidak bisa diterapkan pada suatu tuple.

2. Entity Integrity : mengartikan bahwa tidak boleh ada null pada atribut primary

key.

3. Referential

Integrity

jika sebuah

foreign key itu ada maka

nilai dari

foreign

key itu harus cocok dengan candidate key pada tuple yang di refer atau bila tidak

haruslab null.

Enterprise

Constraints

adalah

peraturan

tambahan

yang

ditambahkan

kemudian oleh user, database administrator

2.2.10 Data Definition Language (DDL)

Menurut Connolly dan Begg (2002, p40) DDL adalah bahasa yang

memungkinkan seorang Database Administrator atau user untuk mendeskripsikan

dan menentukan entity, attribute, dan relasi yang dibutuhkan aplikasi, bersama

dengan semua batasan – batasan integritas dan keamanan (integrity and security

constraints).

Hasil

dari

kompilasi

statement

DDL

adalah

kumpulan

dari

tabel

yang disimpan di file khusus yang disebut system catalog. Sementara istilah data

dictionary dan data directory digunakan untuk mendeskripsikan system catalog.

2.2.11 Data Manipulation Language (DML)

Menurut Connolly dan Begg (2002, p41)

DML adalah bahasa yang

menyediakan sekumpulan operasi untuk mendukung operasi manipulasi dasar dari

data yang tersimpan di database. Secara umum, operasi DML mencakup:

Pemasukan data baru ke dalam database (Inser)

Pemodifikasian dari data

yang

telah tersimpan dalam basis data

(Update)

Pengambilan data yang terdapat dalam database (Select)

Penghapusan data yang terdapat dalam basis data (delete)

2.2.12 Normalisasi

Normalisasi

adalah

teknik

untuk meproduksi

sekumpulan

relasi

dengan

property yang diinginkan, dengan kebutuhan data yang diberikan

perusahaan. Proses pembentukan tabel normalisasi bertujuan untuk:

Membuat sekecil mungkin terjadinya redundancy data.

Menghindarkan

adanya

data

yang

tidak konsisten

terutama

bila

dilakukan penghapusan atau penambahan data sebagai akibat adanya

data rangkap.

Empat bentuk normal yang biasa digunakan, terdiri dari:

a. Bentuk Normal Pertama (First Normal Form/ 1NF)

Aturan bentuk normal pertama menurut Connolly dan Begg (2002,

p288) adalah sebuah relasi dimana

setiap irisan antara baris dan

kolom berisikan satu dan hanya satu nilai.

b. Bentuk Normal Kedua (Second Normal Form/ 2NF)

Yaitu relasi yang terdapat di dalam 1NF dan tiap atribut non-

primary key

Bersifat bergantung fungsional penuh terhadap primary key.

c. Bentuk Normal Ketiga (Third Normal Form/ 3NF)

Yaitu relasi yang terdapat pada 1NF dan 2NF, dimana tidak ada

atribut non-primary key yang bergantung transitif terhadap primary

key.

d. Bentuk Normal Boyce-Codd Normal Form/ BCNF)

Sebuah relasi dikatakan BCNF

jika dan hanya jika setiap

determinan

merupakan

candidate

key.

Setiap

relasi

dalam BCNF

juga

merupakan 3NF,

tetapi

relasi dalam

3NF

belum

tentu

termasuk ke dalam BCNF.

2.2.13 Siklus Hidup Applikasi Database

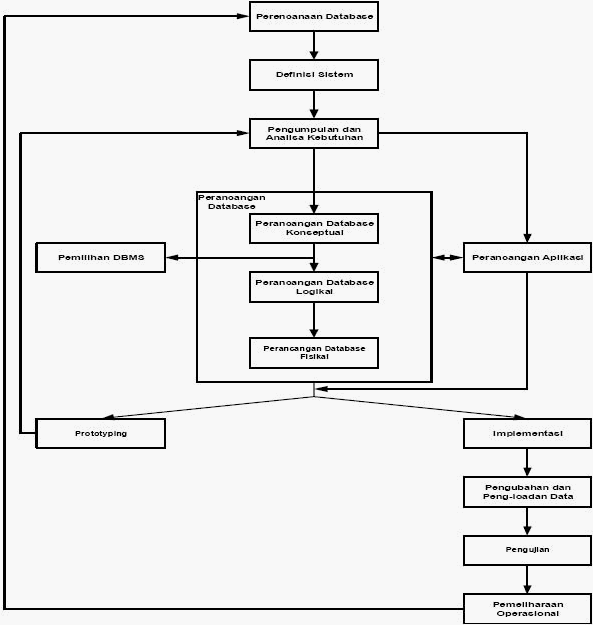

Gambar 2.8 Siklus Hidup Applikasi Database

(Connolly dan Begg, 2002, p272)

2.2.13.1 Perencanaan Database

Menurut Connoly (2002, p273), Perencanaan database adalah sebuah

aktifitas pengaturan

yang memungkinkan langka-langkah dari aplikasi

database direalisasikan seefektiff dan efisien mungkin.

Hal pertama

yang

dilakukan adalah

mendefinisikan

pernyataan

sistem bagi proyek database. Pernyataan misi

mendefinisikan tujuan

utama

dari

aplikasi

database.

Pernyataan

misi

membantu

mengklarifikasi

tujuan

dari

proyek

database

dan

menyediakan jalur

yang

lebih

jelas

terhadap

pembuatan aplikasi database yang efisien dan efektif.

2.2.13.2 Definisi Sistem

Menurut

Connolly

dan

Begg

(2002,

p274),

definisi

sistem adalah

suatu kegiatan

yang

menjelaskan bidang dan batasan dari aplikasi database

dan

user

view

utama.

Batasan

dan

bidang

sistem yang

kita

buat

harus

ditentukan tidak

hanya

untuk pengguna

dan

area

aplikasi saat

ini,

namun

juga untuk pengguna dan area aplikasi di masa depan.

2.2.13.3 Pengumpulan dan Analisa Kebutuhan

Menurut Connolly dan Begg (2002, 276), pengumpulan dan analisa

kebutuhan merupakan sebuah proses pengumpulan dan penganalisaan

informasi

tentang

bagian

organisasi yang harus didukung oleh aplikasi

database, dan menggunakan informasi ini untuk mengidentifikasi kebutuhan

pengguna bagi sistem yang baru. Informasi yang didapatkan dari setap user

view utama (peran kerja atau area aplikasi perusahaan) adalah

Deskripsi data yang digunakan atau dibuat

Penjelasan bagaimana data dapat digunakan atau di buat

Berbagai kebutuhan tambahan bagi aplikasi database yang baru

2.2.13.4 Perancangan Database

Menurut Connoly dan begg (2002, p279),

perancangan

database

merupakan sebuah proses pembuatan sebuah rancangan bagi database

yang akan mendukung operasi dan tujuan perusahaan. Tahap-tahap

perancangan database dibagi menjadi tiga bagain sebagai berikut:

1. Perancangan Database Konseptual

Menurut Connolly dan Begg (2002, p419), perancangan

database konseptual adalah sebuah proses pembuatan model dari

informasi

yang digunakan dalam perusahaan,

yang terbebas dari

semua

pertimbangan

fisikal

seperti

DBMS

target,

program aplikasi,

bahasa pemprograman, hardware dan sebagainya.

2. Pernacangan Database Logikal

Menurut Connolly dan Begg (2002, p441), perancangan

database

logikal

merupakan

sebuah proses

pembuatan

model

dari

informasi yang digunakan dalam sebuah perusahaan berdasarkan pada

model

data

tertentu, tetapi

terbebas

dari

DBMS

tertentu

dan

pertimbangan fisikal lainnya.

3. Perancangan Database Fisikal

Menurut Connolly dan Begg (2002, p478), perancangan

database

fisikal adalah sebuah proses pembuatan deskripsi

implementasi database pada tempat penyimpanan kedua. Perancangan

ini menjelaskan relasi dasar, organisasi file, dan index yang digunakan

untuk

mencapai

akses

yang

efisien ke data dan berbagai batasan

integritas yang berhubungan serta penilaian keamanan

2.2.14 Analisa Sistem dan Perancangan Sistem

2.2.14.1 Analisa Sistem

Analisa

sistem merupakan

proses

pengumpulan

data

dan

menaksirkan

fakta,

pendiagnosaaan

masalah,

dan

menggunakan

informasi

untuk

mengusulkan perbaikan

sistem. Suatu

sistem

akan

selalu

dianalisa

lalu

dikembangkan,

karena

sebuah

sistem

tidak

ada

yang

sempurna

dan

selalu terbuka peluang untuk mengembangkannya.

Analisis biasanya dimulai dengan meninjau kembali struktur

organisasi dan Uraian kerja personel yang bersangkutan. Disusul dengan

formulir, catatan, prosedur, metode, pemrosesan dan laporan yang

digunakan oleh perusahaan, termasuk instruksi tertentu kepada personel

yang bersangkutan dari rincian prosedur yang terinci, sangat berharga bagi

analisis

sistem untuk

mencari

fakta.

Langkah-langkah

dasar

yang

harus

dilakukan oleh Analisis Sistem sebagai berikut:

1. Identify, mengidentifikasi masalah meliputi :

a) Mengidentifikasi penyebab masalah

b) Mengidentifikasi titik keputusan

c) Mengidentifikasi personal – personal dan kunci

2. Understand, memahami sistem kerja yang ada, meliputi :

a) Menentukan jenis penelitian

b) Merencanakan jadwal penelitian

c) Membuat agenda pengumpulan data

d) Mengumpulkan data

3. Analyze, menganalisa sistem meliputi :

a) Menganalisa kebutuhan informasi pemakai

b) Menganalisa kelemahan sistem yang ada saat ini

c) Memberikan alternatif pemecahan masalah ( solusi )

4. Report,

yaitu

dengan

membuat

laporan hasil

analisis yang telah

dilakukan

2.2.14.2 Perancangan Sistem

Perancangan

sistem adalah

kombinasi

seri

dari

proses

yang

menyangkut

aktifitas Identifikasi, Analisa, Menyelesaikan suatu

permasalahan.

Dengan

kata

lain,

perancangan sistem adalah

proses

pengamatan

terhadap keadaan suatu badan usaha dengan tujuan dapat mengetahui situasi

operasinya dan apakah badan usaha tersebut memerlukan suatu perbaikan

atau tidak.

Tujuan perancangan sistem terdiri dari 2 (dua) tujuan, yaitu :

1) Untuk memenuhi kebutuhan pemakai sistem

Untuk memberikan

gambaran

yang

jelas dan

rancang bangun yang

lengkap

kepada pemrogram komputer dan ahli-ahli teknik

lainnya

yang

terlibat. Untuk mencapai tujuan yang kedua, yang lebih condong kepada

desain sistem yang terinci, yaitu pembuatan rancangan bangun yang

jelas dan lengkap untuk digunakan dalam pembuatan program

komputernya. Maka analisis sistem harus dapat mencapai sasaran-

sasaran sebagai berikut :

Perancangan sistem harus berguna, mudah dipahami dan mudah

dipergunakan.

2) Perancangan sistem harus dapat mendukung tujuan utama perusahaan

atau yayasan dengan lebih mendefinisikan pada tahap perencanaan

sistem yang selanjutnya adalah tahap analisa sistem.

3) Perancangan sistem harus efisien dan efektif untuk dapat mendukung

pengolahan

transaksi, pelaporan manajemen dan mendukung

keputusan yang akan dilakukan oleh komputer.

Perancangan sistem harus dapat mempersiapkan bangunan yang

terinci untuk masing-masing komponen dari sistem informasi.

2.2.15 Perancangan Berorientasi Object

Perancangan berorientasi objek merupakan proses spesifikasi yang

terperinci

atau

pendefinisian

dari kebutuhan–kebutuhan

fungsional

dan

persiapan untuk rancang bangun implementasi

yang

menggambarkan

bagaimana suatu sistem dibentuk.

untuk

mengembangkan

suatu

sistem baru

dilakukan

dengan

menguraikan

hubungan

proses-proses

dalam bentuk

diagram-diagram.

Perancangan berorientasi objek bertujuan untuk :

a. Sistematika proses pendesainan.

b. Menghasilkan pendesainan model program.

c. Memberikan gambaran pemecahan masukan dengan efektif.

2.2.16 Data Flow Diagram (DFD)

Menurut Whitten (2004, p326), DFD merupakan model proses yang

digunakan untuk menggambarkan aliran data melalui sebuah sistem dan

tugas atau pengolahan yang dilakukan oleh sistem.

Ada beberapa kumpulan symbol untuk DFD. Penulis memilih

menggunakan notasi atau symbol DeMarco dan Yourdon, sebagai berikut:

a.Process

Menyatakan suatu proses atau bagaimana tugas dikerjakan.

Gambar 2.9 Proses

b. Data Flow

Data yang menjadi input atau output kea tau dari suatu proses.

c.Source atau Sink

Orang, unit organisasi, sistem, atau organisasi luar yang berinteraksi

dengan sistem. Disebut juga agen eksternal atau entitas eksternal.

Gambar 2.10 Unit

d. Data Store

Penyimmpanan data yang ditujukan untuk penggunaan selanjutnnya.

Sering disebut juga dengan file dan database

Gambar 2.11 data store

Didalam DFD terdapat istilah balanced DFD dan unbalanced

DFD. balanced DFDberarti banyaknya input untuk level di bawahnya

sama dengan banyaknya input untuk level yang lebih tinggi atau

banyaknya output untuk level di bawahnya sama dengan banyaknya

output untuk level yang lebih tinggi. Jika proses dari context diagram

hanya memiliki satu input, sementara input pada level-0 memiliki dua

input, berarti terjadi unbalanced DFD.
