Entiti Relational Diagram (ERD)
Menururt
Conolly
dan
Begg
(2005,
p354)
ERD
adalah
penggambaran
dari
sebuah
kebutuhan
penyimpanan data
dengan
cara
kerja
dari
suatu
perusahaan atau
organisasi
tersebut
yang
bebas
dari
ambiguitas. ERD
digunakan
untuk
mengidentifikasikan
data
yang
akan
disimpan,
diolah
dan
diubah untuk mendukung aktivitas bisnis suatu organisasi.
Ada berbagai jenis relationship yang mungkin terjadi antara suatu entity
dengan entity lainnya, antara lain :
1.
One-to-One Relationships, contohnya :

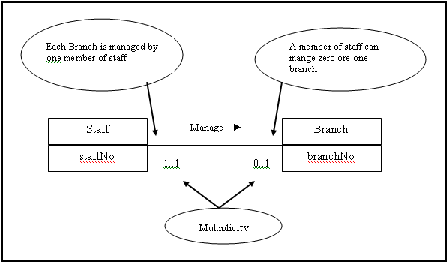

Gambar 2.3 Contoh One-to-One Relationships
(sumber : Conolly and Begg, 2005, p358)
 |
