3. Aliran Data
Menggambarkan aliran data
dari
suatu
entitas
ke
entitas
lain.
Simbol
anak
panah
menggambarkan
arah
aliran
data.
Digambarkan
dengan
simbol
Penyimpanan
Data
(Storage) Merupakan data untuk menyimpan
data.
Proses
dapat
mengambil
data
dari atau
memberikan
data
ke
data
store. Digambarkan dengan

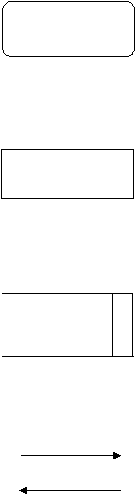

Terdapat tiga simbol dan satu koneksi dalam DFD, yaitu:
a.
Persegi panjang tumpul menyatakan proses atau bagaimana tugas dikerjakan;
Gambar 2.8 Proses DFD
b.
Persegi empat menyatakan agen eksternal dan batasan sistem tersebut;
Gambar 2.9 Agen eksternal DFD
c.
Kotak berujung terbuka menyatakan data store, terkadang disebut basis data;
Gambar 2.10 Data store DFD
d.
Panah menyatakan aliran data atau input ke dan output dari suatu proses.
Gambar 2.11 Aliran data DFD
 |
