Flowchart
Flowchart
adalah
penggambaran secara
grafik
dari
langkah-
langkah
dan
urutan
prosedur
dari
suatu
program. Flowchart
menolong
analis
dan
programmer
untuk
memecahkan masalah
kedalam
segmen-
segmen
yang
lebih
kecil
dan
menolong
dalam
menganalisis alternatif-
alternatif lain dalam pengoperasian.
Flowchart
sistem
merupakan bagan
yang
menunjukkan alur kerja
atau
apa
yang
sedang dikerjakan di
dalam
sistem secara
keseluruhan dan
menjelaskan urutan
dari
prosedur-prosedur
yang
ada
di
dalam
sistem.
Dengan
kata
lain,
flowchart
ini
merupakan
deskripsi
secara
grafik
dari
urutan
prosedur-prosedur
yang
terkombinasi yang
membentuk
suatu
sistem. Flowchart
sistem
terdiri
dari
data
yang
mengalir
melalui
sistem
dan proses yang mentransformasikan data itu.

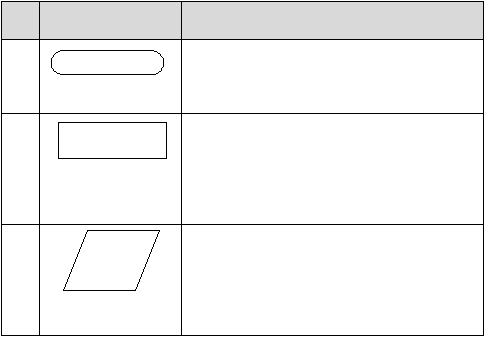

Tabel 2.1. Tabel Fungsi Simbol Flow Chart
No.
Simbol
Fungsi
1
Terminal, untuk
memulai dan
mengakhiri
suatu program.
2
Proses,
suatu
simbol
yang
menunjukkan
setiap
pengolahan
yang
dilakukan
oleh
komputer.
3
Input-Output,
untuk
memasukkan
data
maupun
menunjukkan
hasil
dari
suatu
proses.
 |
