34
dalam wilayah
terpisah
yang dipisahkan oleh sebuah
garis
lurus di dalam
diagram. Pada tampilan ini, tiap wilayah disebut swimlane.
Sebuah Activity Diagram bisa menunjukkan aliran nilai objek,
seperti hal nya dengan aliran control. Object flow state (aliran state
object)
menggambarkan
objek
yang
merupakan
input
atau output
dari
suatu aktivitas. Untuk nilai output, anak panah putus – putus
digambarkan
dari
activity
ke
object
flow
state.
Untuk
nilai input,
garis
putus – putus digambarkan dari object flow state ke activity. Jika aktivitas
punya
lebih
dari
satu
nilai
output atau
penerus
dari
control
flow,
maka
anak panah digambarkan dari simbol
fork. Sama halnya dengan multiple
input yang digambarkan menuju simbol join.

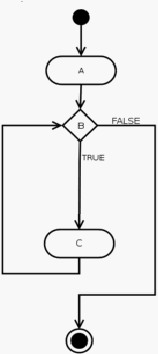

Gambar 2.16 Contoh Activity Diagram
 |
