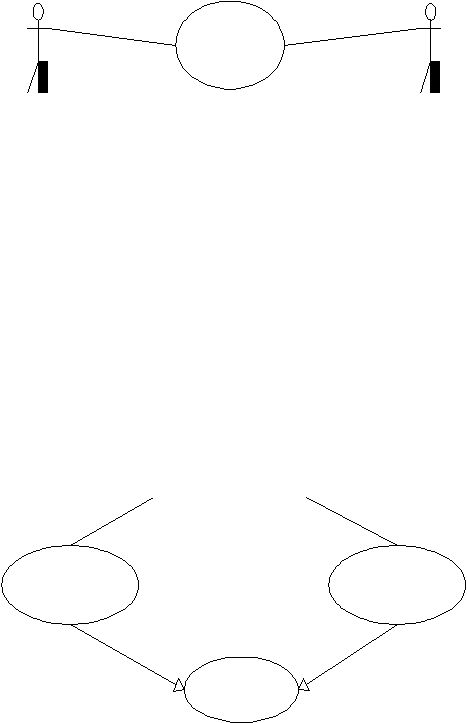

Gambar 2.4 Contoh Hubungan Asosiasi
(Whitten, Bentley dan Dittman, 2006, p260)
2.
Extends
Extension
use
case
adalah
use
case
yang terdiri
dari
langkah
yang
diekstraksi
dari
use
case
yang lebih
kompleks
untuk
menyederhanakan
masalah orisinal
dan
karena itu
memperluas
fungsinya.
Hubungan
antara
extension
use
case
dan
use
case
yang diperluas
disebut
extends
relationship.
Extends relationship
direpresentasikan sebagai
garis dengan
anak panah.
Extension Use Case
Generate Warehouse
Packing Order
Calculate Order
Subtotal & Sales Tax
«extends»
«extends»
Place New Order
Member
Gambar 2.5 Contoh Hubungan Extension
(Whitten, Bentley dan Dittman, 2006, p260)
 |
